螺旋式手动千斤顶全套工程设计图纸

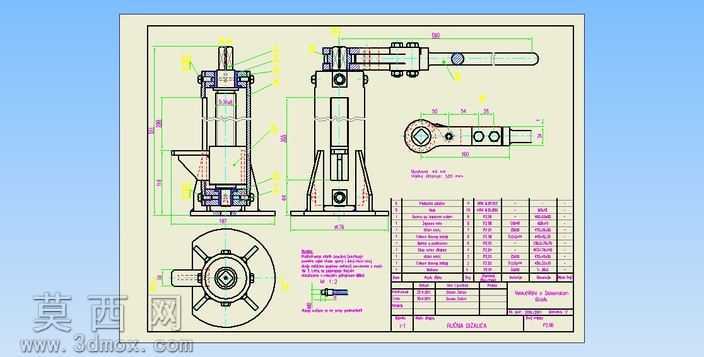

本套图纸围绕螺旋式手动千斤顶的完整结构展开设计，采用AutoCAD完成全二维工程图绘制，覆盖产品总装与核心零部件的完整尺寸标注、形位公差要求与技术说明。设计初期首先明确手动千斤顶的额定顶升载荷、最大顶升行程、操作力阈值等核心性能指标，以此为基础推导螺旋传动副的参数：选用梯形螺纹作为传动结构，兼顾传动效率与自锁性能，确保顶升作业时的载荷安全性，避免载荷自行回落引发安全风险。图纸中完整呈现了千斤顶的三大核心结构模块：底座支撑模块采用带加强筋的铸钢底座设计，底部设置放射状防滑结构，增大与支撑面的接触摩擦力，保证顶升过程中设备不会发生侧滑偏移；螺旋顶升模块包含顶升螺杆、螺母衬套、升降套筒结构，螺母衬套采用耐磨铜合金材质设计，降低螺杆往复运动的磨损量，延长设备整体使用寿命，升降套筒与底座之间设置导向限位结构，限制套筒的周向转动与最大伸出行程，避免螺杆脱出造成设备损坏；手动操作模块包含摇臂、棘轮驱动结构、操作手柄，棘轮结构设计支持小角度往复操作，适配狭小空间内的顶升作业需求，手柄端部设置防滑套结构，降低操作人员的施力强度。整套图纸严格遵循机械制图国家标准，主视图采用全剖视表达展示内部传动结构的装配关系，俯视图呈现底座与顶部支撑的外形结构，局部放大图针对棘轮锁紧结构、螺纹配合段做详细尺寸标注，配套明细栏完整罗列所有零部件的名称、数量、材质、加工要求，可直接用于生产加工的工艺指导，也可作为三维建模的基础参考，通过拉伸、旋转、阵列等三维建模命令即可快速还原千斤顶的完整三维模型，后续可进一步完成虚拟装配干涉检查、额定载荷下的有限元受力仿真，验证结构强度是否满足设计要求，优化应力集中部位的结构尺寸，提升产品的使用可靠性。
