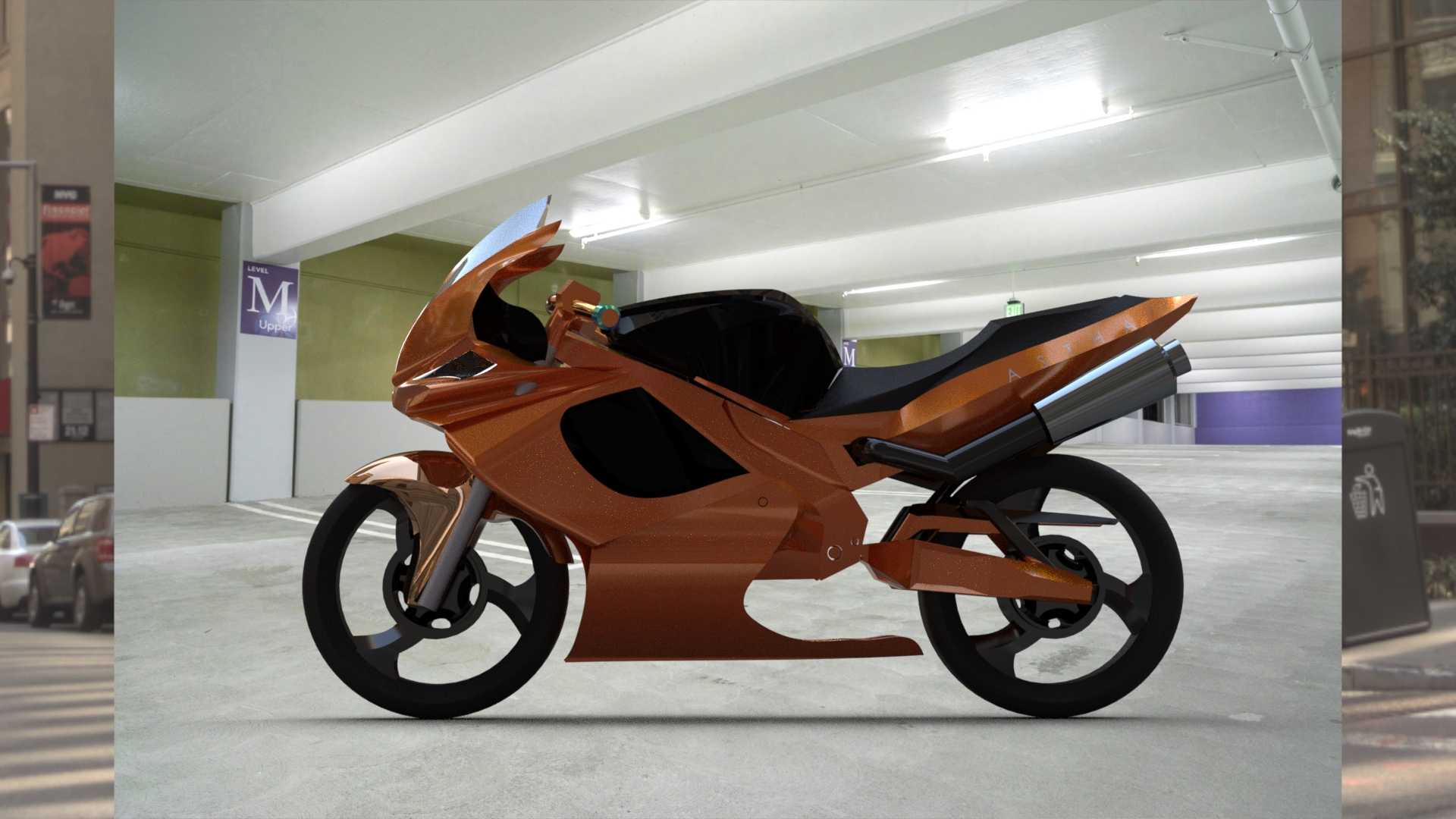

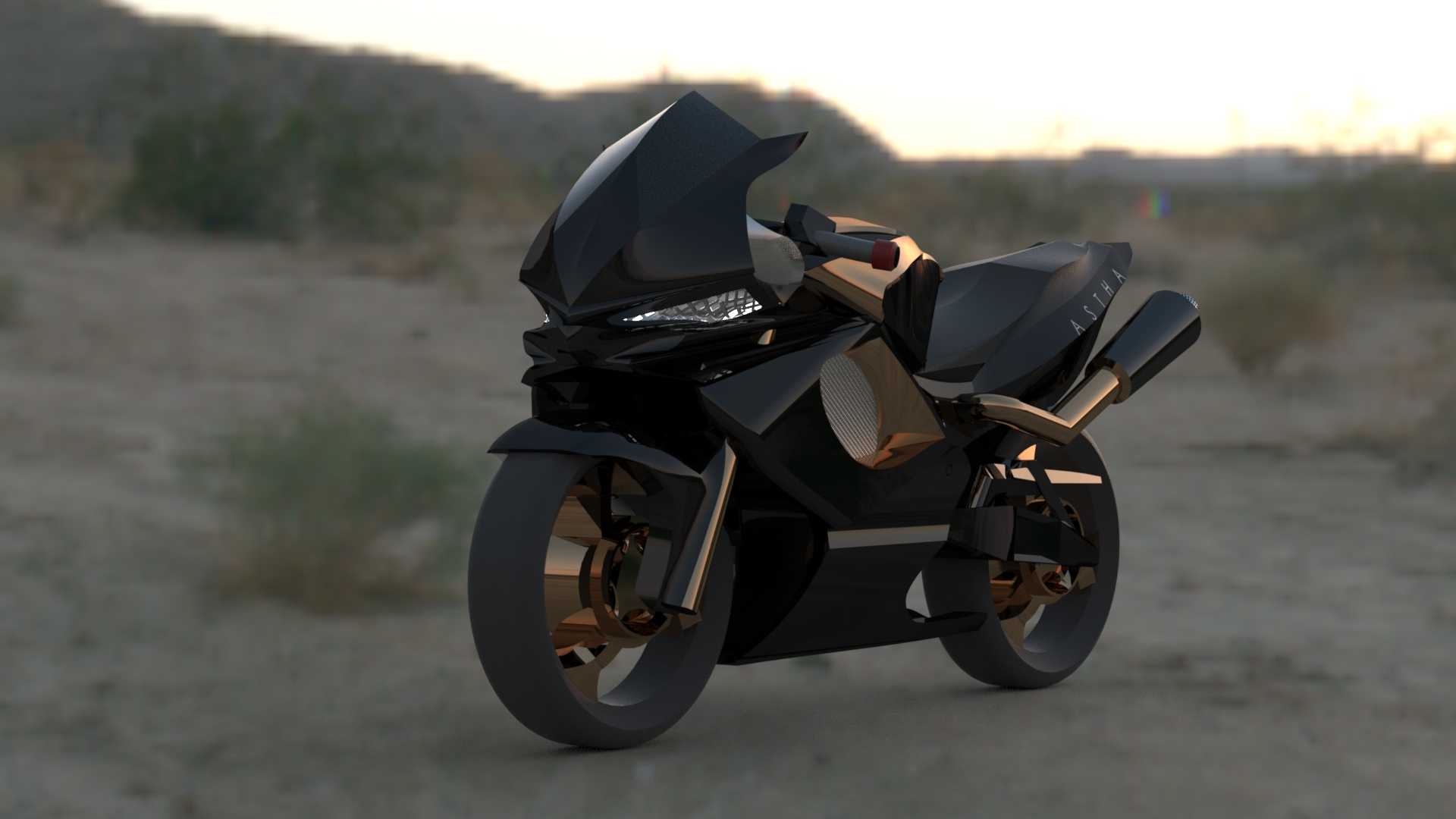

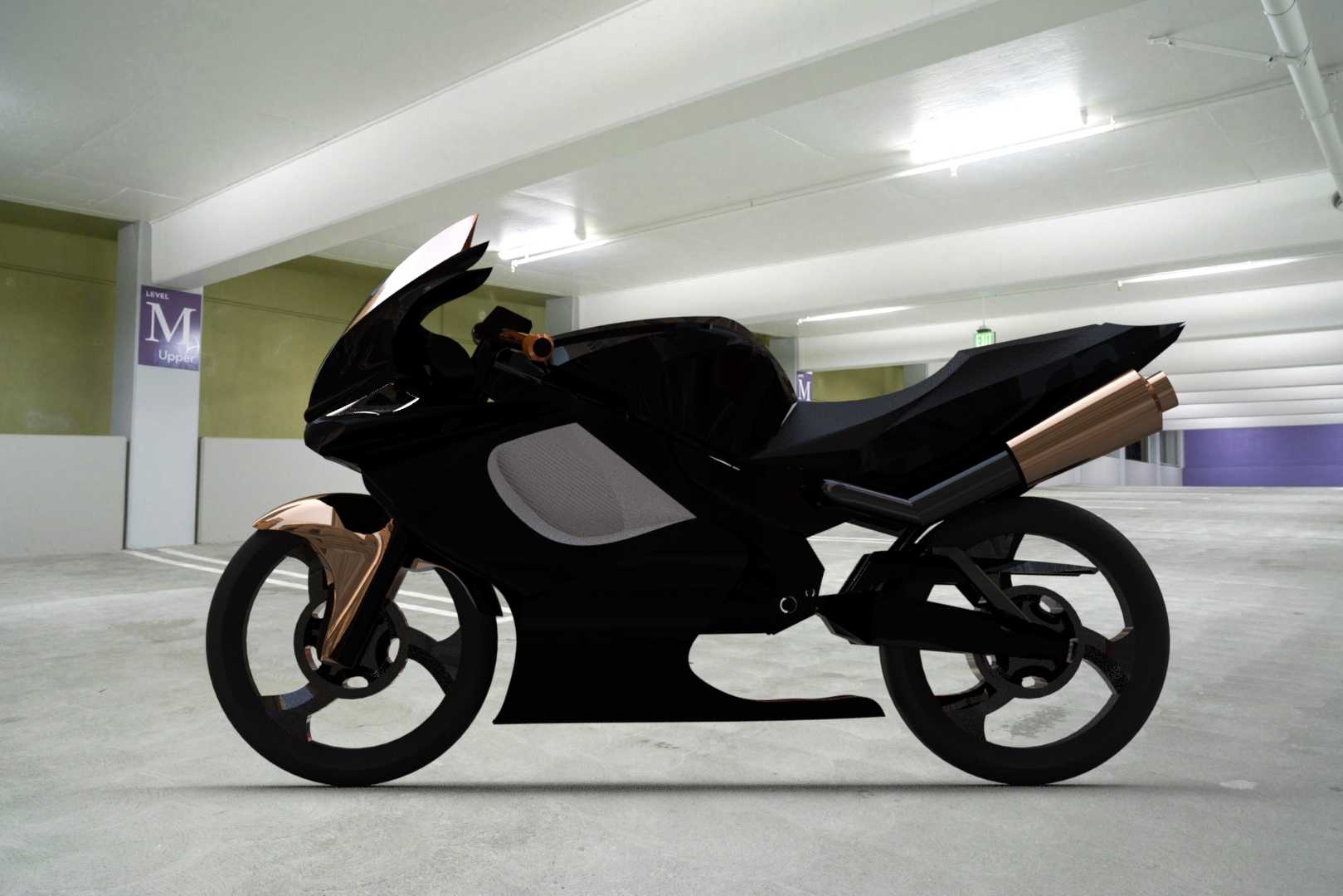

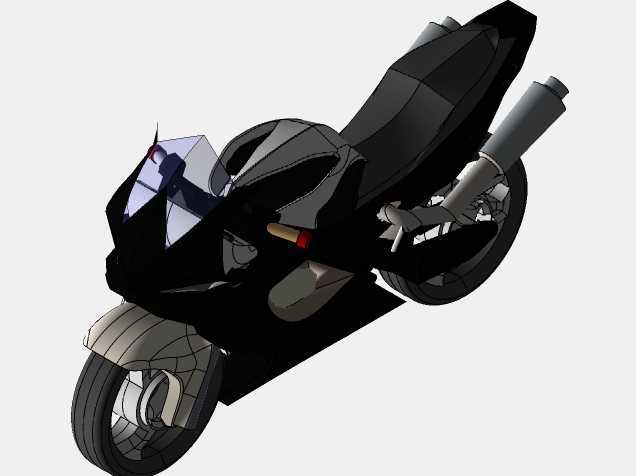

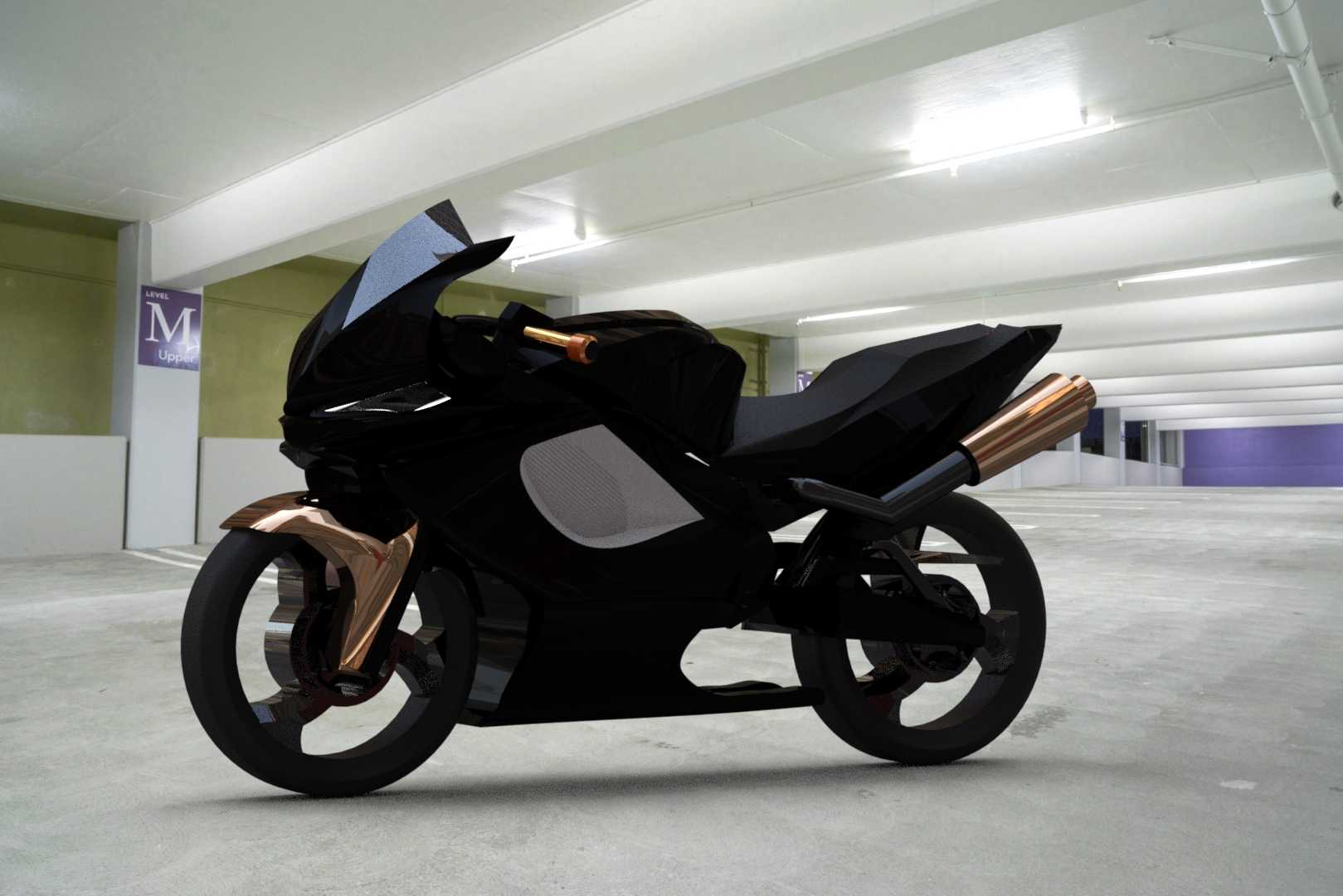

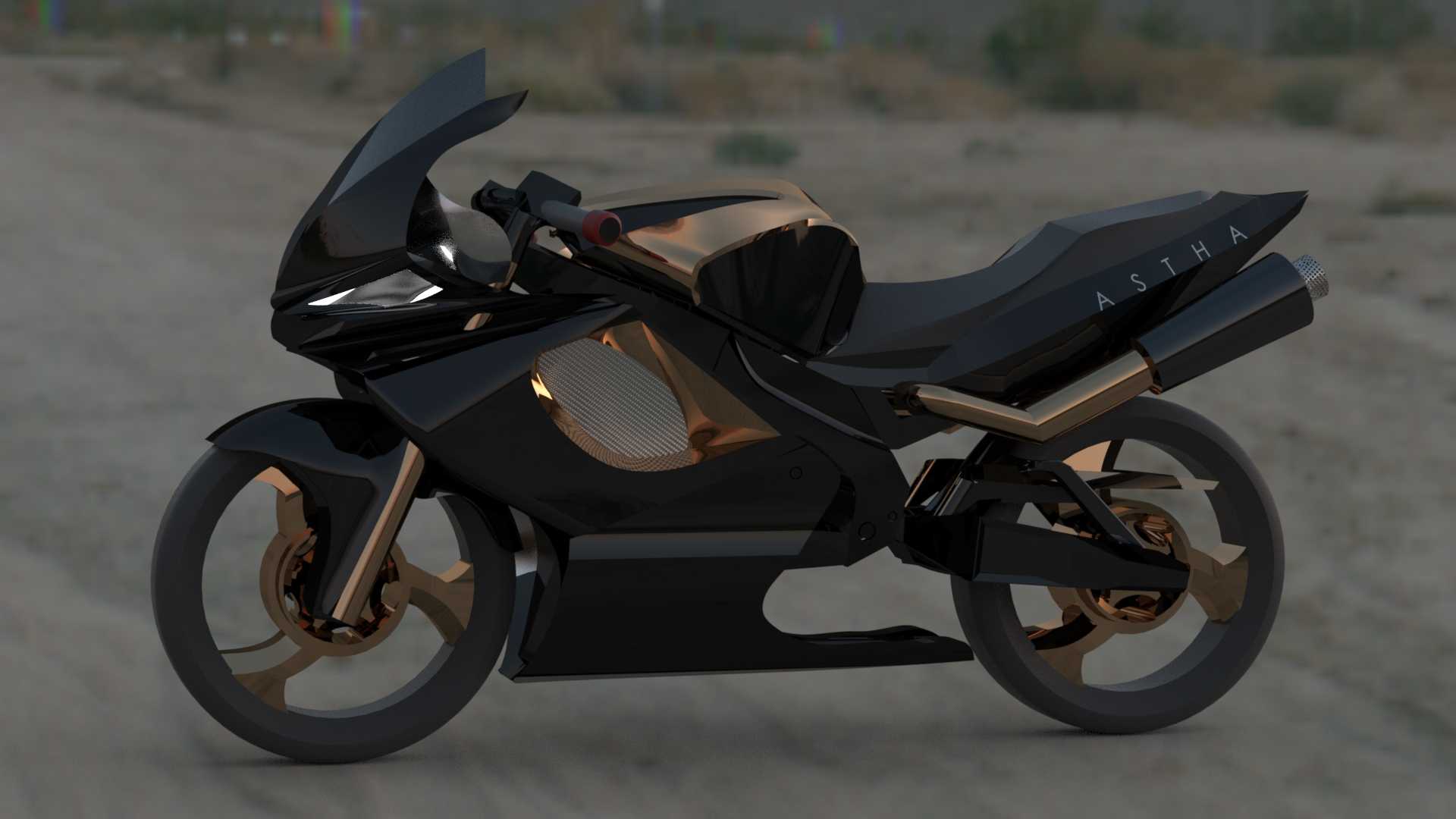

黑金色运动型概念摩托车外观结构设计

这款两轮运动机车的设计，最初的参考方向来自街跑车型的成熟架构，但并未完全照搬量产车型的硬点参数，而是在原有骑行三角的基础上调整了人机贴合度，针对城市通勤与短途运动驾驶的双重场景做了适配。从结构边界来看，整车总长控制在2050mm区间，轴距设定为1420mm，座高调整到780mm，既保证了过弯时的倾角余量，也兼顾了日常停靠时的脚部着地便利性，车把宽度控制在720mm，避免窄道穿行时的剐蹭风险，整车干重控制在175kg级别，比同排量量产街车轻8%左右，主要通过覆盖件的曲面优化减少不必要的结构冗余。

设计过程中首先确定的是动力单元的安装边界，参考直列双缸动力总成的固定点位，预留了发动机悬置的安装孔位公差，前后悬置点的同轴度公差控制在0.2mm以内，保证动力总成安装后不会出现额外的振动应力。排气系统采用侧置短尾布局，消音筒的安装角度与水平面呈12度夹角，既避开了后摇臂的运动干涉行程，也保证了排气回压的管路长度需求，排气出口位置距离后轮胎面的最小间隙保留了35mm，避免高温排气对轮胎橡胶的老化影响。

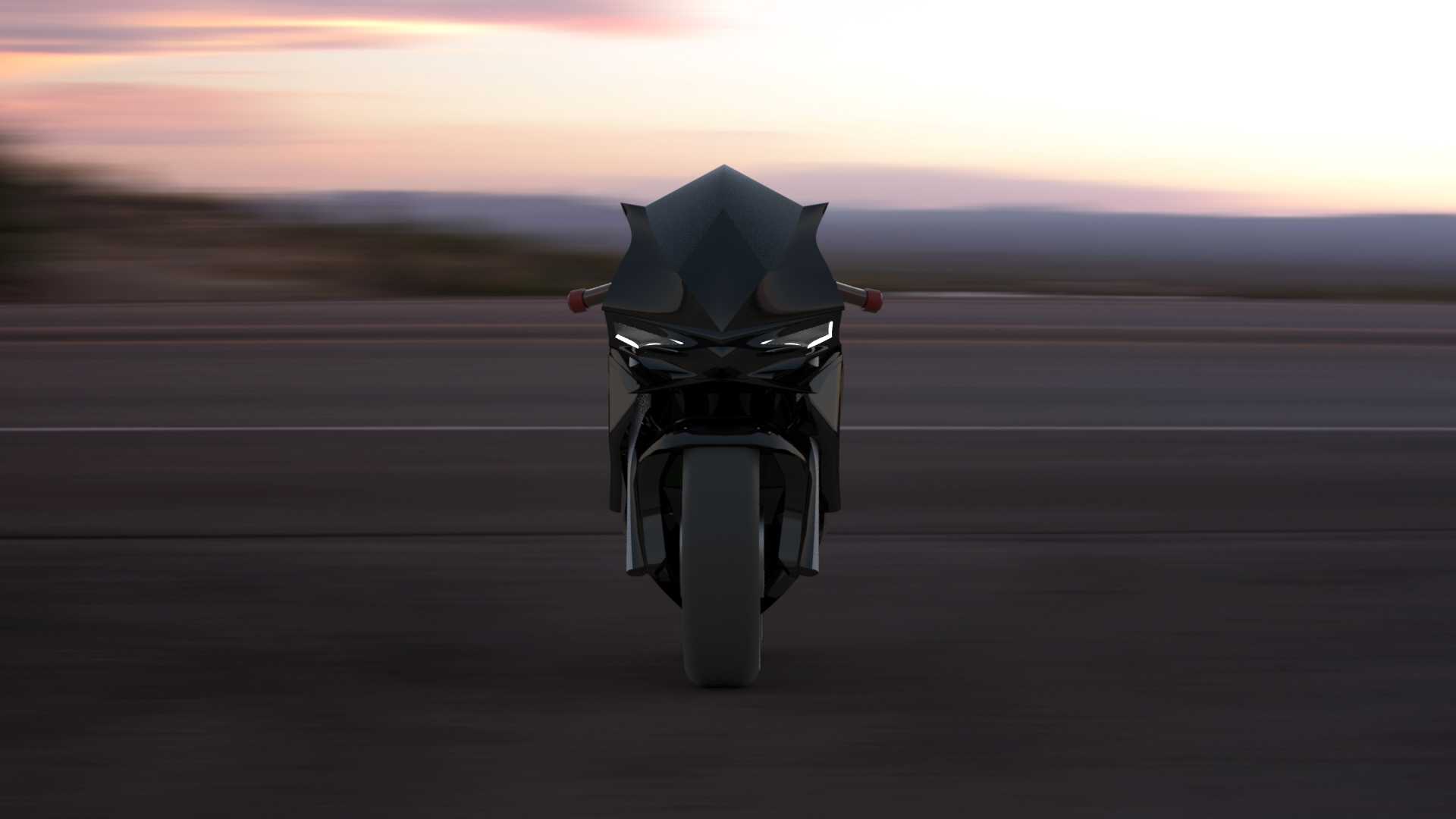

外观覆盖件的曲面设计采用了大倾角的锐利折线过渡，车头整流罩的迎风面做了15度的内收角度，高速行驶时可以将气流导向车手肩部两侧，减少正面风阻，同时在大灯位置预留了透镜模组的安装空间，灯组后方预留了线束走线的空腔，避免线束外露影响外观完整性。油箱位置的曲面做了内收的夹持弧度，贴合腿部内侧的曲线，过弯时腿部可以稳定夹持车身，油箱容积设定为14L，满足300km以上的续航需求，油箱底部预留了油泵安装的沉台结构，与车架主梁的安装间隙保留了10mm的缓冲空间，避免行驶振动带来的摩擦异响。

行走系统部分，前后轮采用17寸轮毂的安装规格，前轮毂做了封闭式的辐条设计，减少行驶时的轮组紊流，前减震采用倒立式结构，安装行程预留了120mm的压缩余量，减震上端与三星联板的固定位做了防转卡槽设计，避免大扭矩制动时减震筒出现转动位移。后摇臂采用单侧上翘的结构造型，后减震采用中置单枪布局，减震安装点的杠杆比设定为1:2.8，兼顾运动驾驶时的支撑性与日常行驶的滤震效果，后摇臂与后轴的安装位预留了5mm的链条张紧调节余量，适配不同磨损程度的传动链条调整需求。

制动系统的安装边界按照大排量运动车型的标准预留，前制动采用双浮动盘的安装位，盘片直径设定为300mm，卡钳安装位适配径向四活塞卡钳的固定孔距，后制动采用220mm单盘结构，卡钳位置避开了排气的热辐射区域，制动管路沿着车架主梁内侧走线，预留了足够的转向拉扯余量，方向打死时管路不会出现拉扯受力的情况。

整车的人机操作部件布局也做了针对性调整，离合与刹车手柄的角度可以根据车手手型做15度范围的调节，脚踏位置做了后移升高的设定，比常规通勤车的脚踏位置高40mm、后移30mm，过弯时可以获得更大的倾角极限，同时脚踏表面做了防滑齿结构，雨天骑行时脚部不会出现打滑位移。座椅采用前后分体式结构，前座的填充物厚度设定为60mm，兼顾长时间骑行的舒适度，后座做了薄化的运动造型，同时预留了后扶手的安装点位，方便乘客抓持，也可以后续改装驼峰罩替换后座结构。

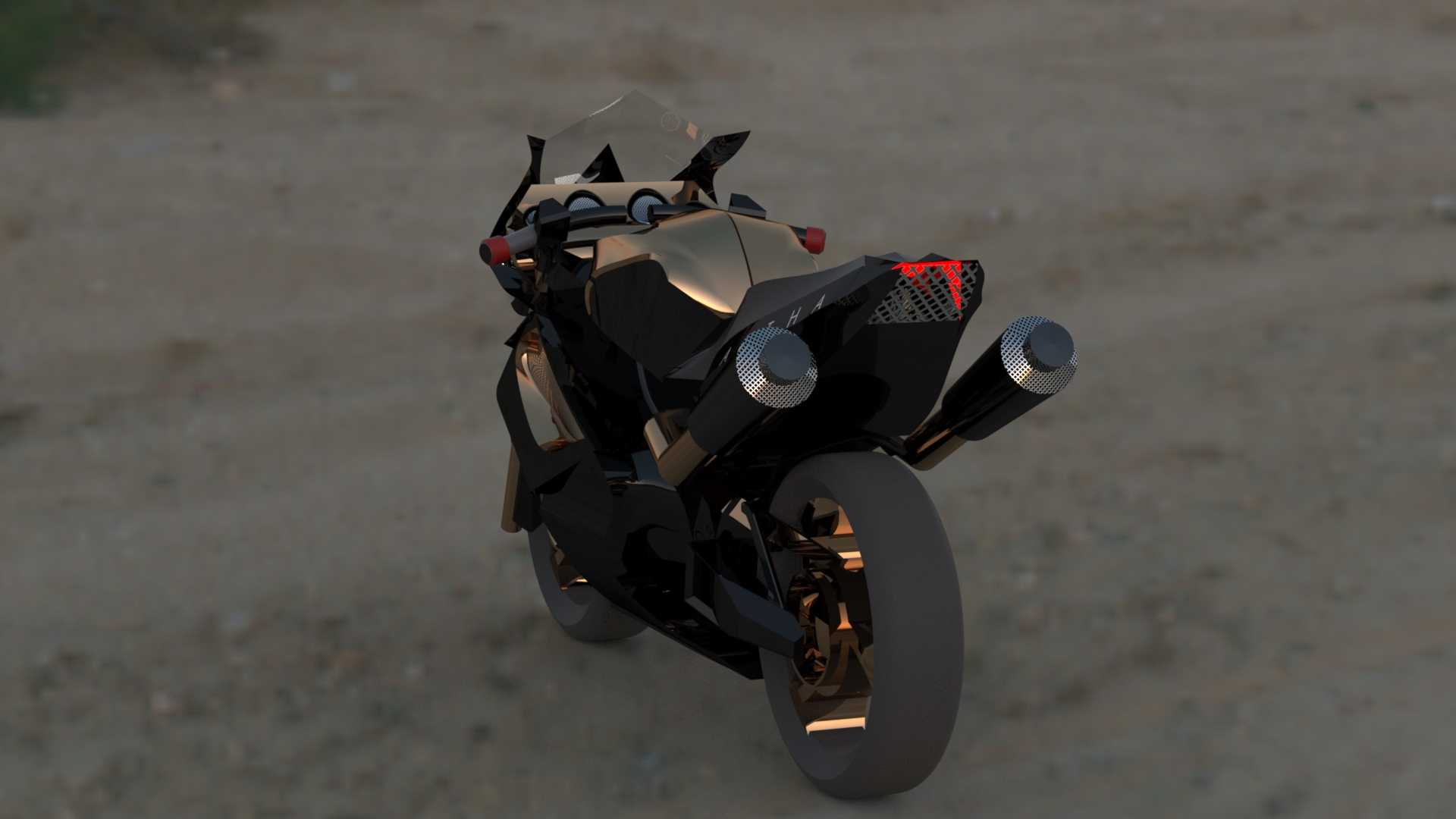

在细节结构处理上，所有覆盖件的安装卡扣都采用隐藏式设计，外表面看不到外露的固定螺丝，覆盖件之间的拼接缝隙控制在1.5mm以内，保证外观的整体性，侧覆盖件的位置预留了导风口结构，行驶时的气流可以导入发动机舱区域，带走动力单元工作产生的热量，避免热衰问题。尾部采用短尾设计，后牌照架的安装位做了可折叠的结构预留，赛道驾驶时可以快速拆除牌照架，获得更极致的运动外观，尾灯采用集成式LED灯带设计，嵌入尾部覆盖件的曲面内，不会破坏尾部的整体线条。
