17英寸行驶高度拖车空气悬架结构

该结构为适配拖挂类运输车辆的空气悬架总成，匹配17英寸标准行驶高度设计，主要应用于公路货运挂车、特种拖挂设备的行走承载系统，承担车架与车桥之间的载荷传递、行驶减震、姿态维持功能，可有效过滤铺装及非铺装路面传递的颠簸冲击，降低货台振动幅度，保障所载精密货物、易损物资的运输完整性，同时减少行驶过程中车架的扭转应力，延长挂车整体结构的疲劳寿命。

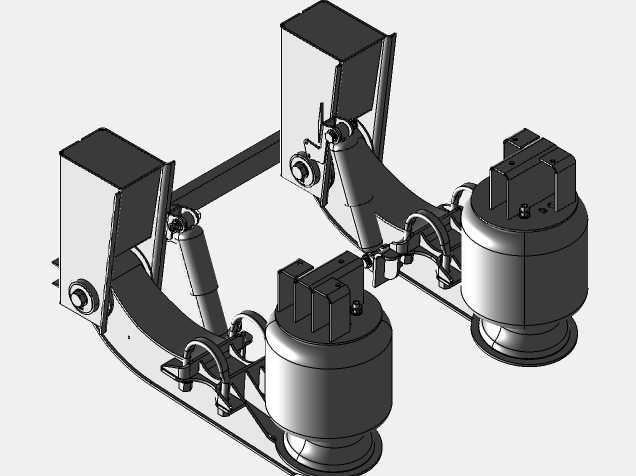

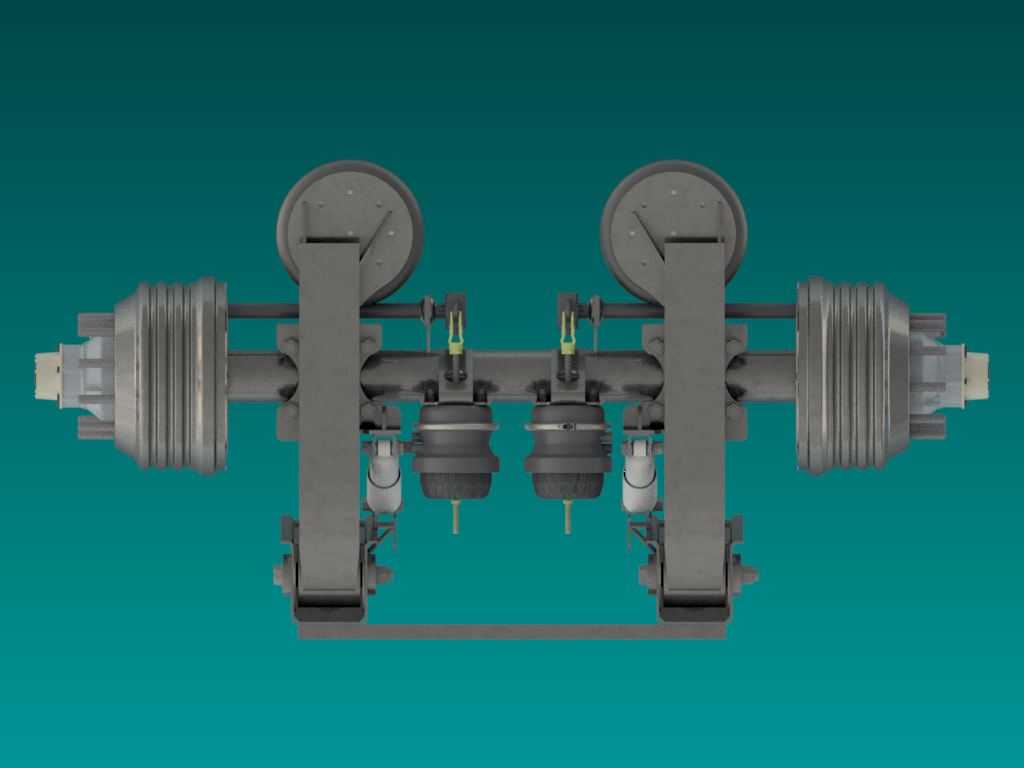

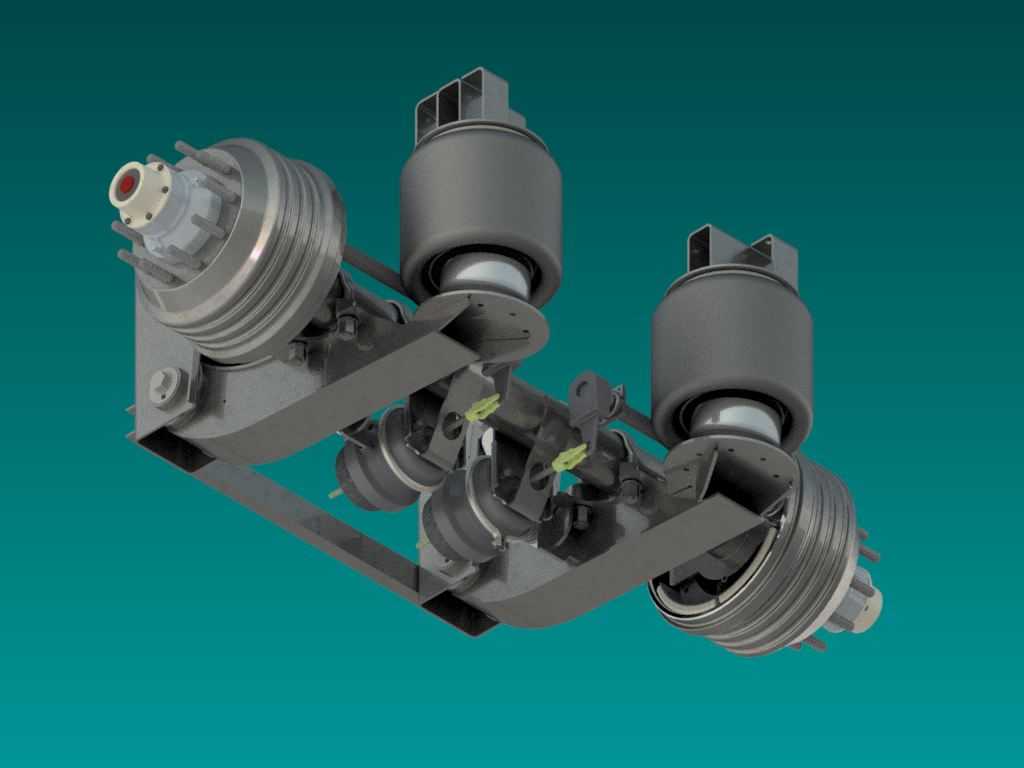

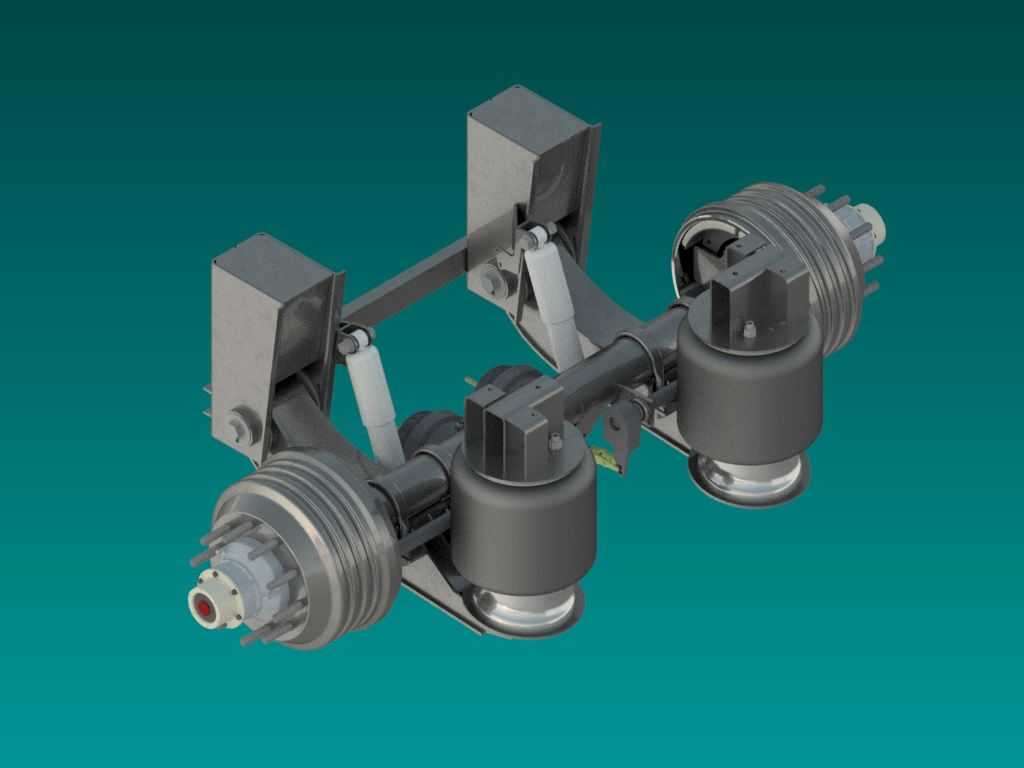

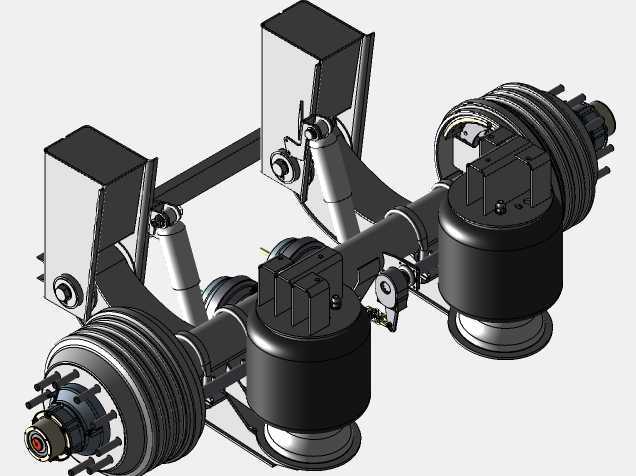

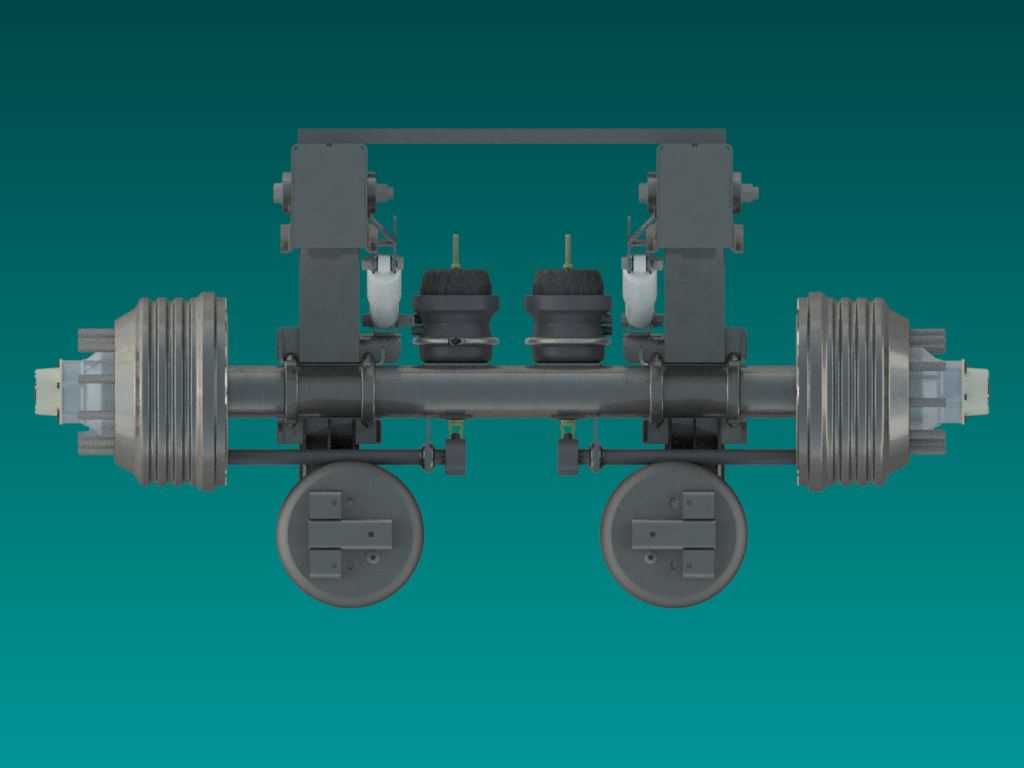

从实际使用场景来看，这类空气悬架多用于对行驶平顺性有较高要求的拖挂设备，比如精密仪器运输挂车、冷链运输挂车、旅居拖挂房车等场景，相比传统钢板弹簧悬架，其刚度可随载荷变化自适应调整，空载时不会出现悬架过硬弹跳的问题，满载时也能提供足够的支撑刚度，避免悬架过度压缩导致的车桥磕碰车架风险。整套结构采用双车桥并联布置形式，每侧车桥对应配置独立的空气弹簧与减震阻尼元件，左右对称的支架结构直接通过螺栓连接固定在挂车车架纵梁底面，安装时需保证两侧支架的同轴度误差控制在合理范围内，避免车桥出现偏斜导致轮胎异常磨损。

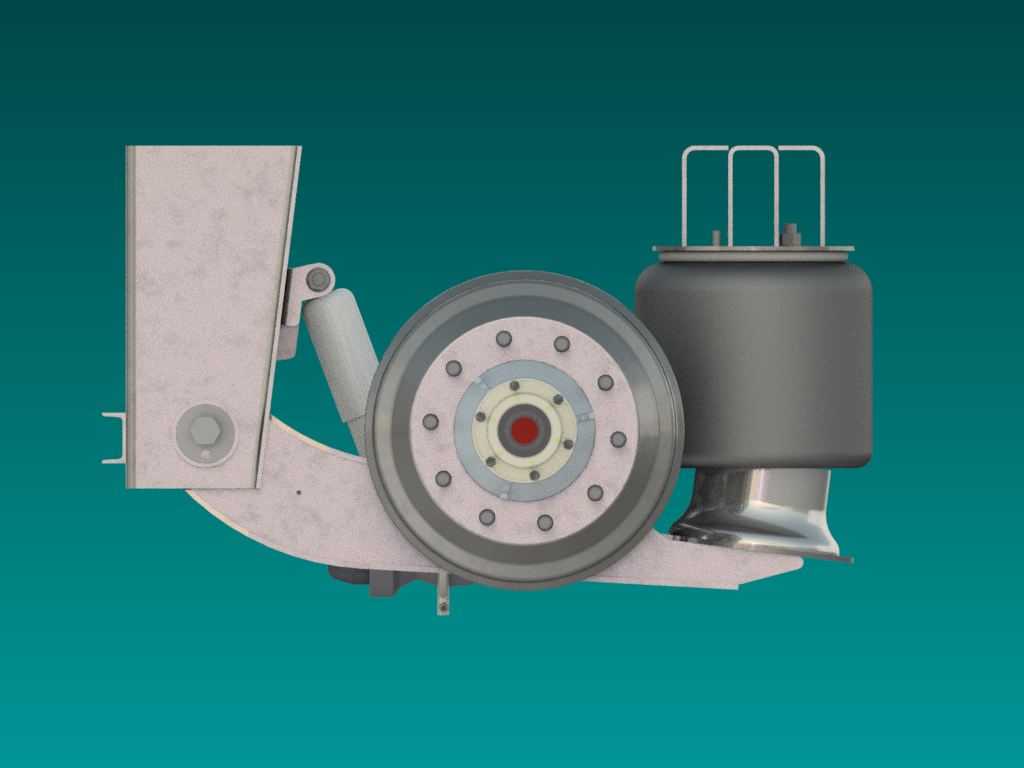

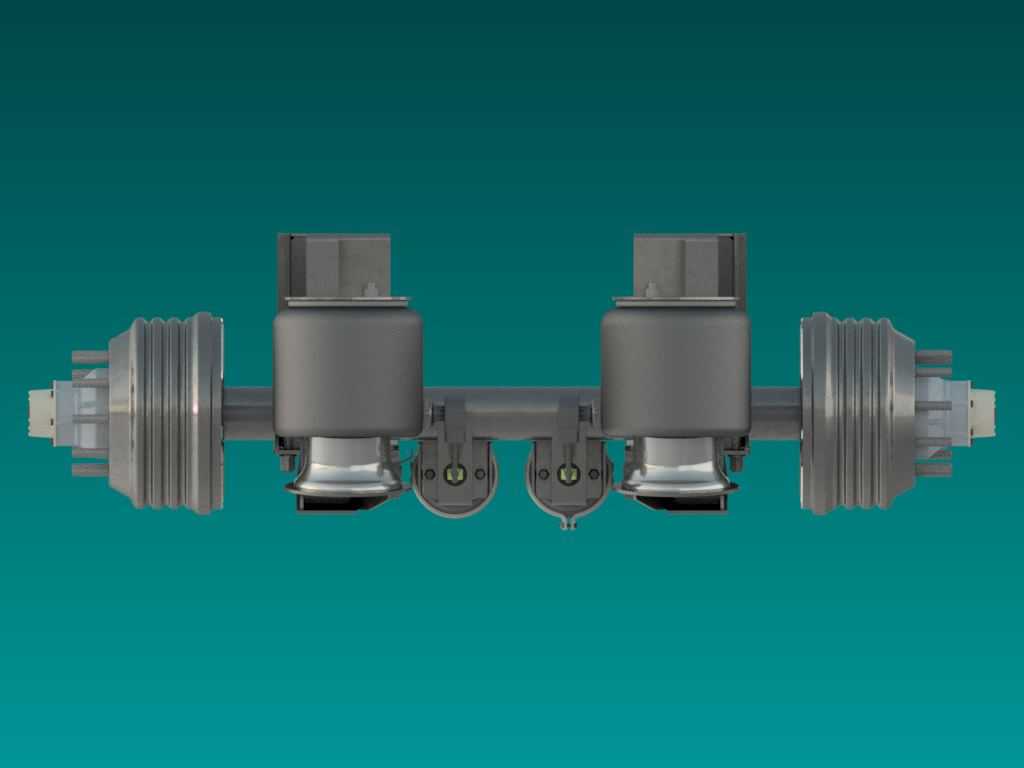

设计层面上，整套悬架的导向机构采用刚性推力杆搭配横向稳定结构的组合，纵向推力杆负责传递车辆行驶过程中的牵引力与制动力，限制车桥相对于车架的纵向位移，横向推力杆则抵消车辆转弯、变道时产生的侧向力，防止车桥出现横向窜动。空气弹簧布置在车桥上方与车架下支架之间，采用囊式结构设计，相比膜式空气弹簧拥有更大的承载能力，更适合拖挂车辆的重载使用需求，每个空气弹簧配套有独立的高度控制阀接口，可根据载荷变化自动调整气囊充气量，维持恒定的货台高度，方便装卸货时对接月台高度，也能保证不同载荷下悬架的工作行程始终处于最优区间。

安装边界方面，整套悬架总成的上部安装支架为带加强筋的焊接箱型结构，支架上预留的螺栓孔位匹配标准挂车纵梁的安装尺寸，无需对车架进行额外改装即可直接适配；车桥两端适配常规挂车用轮毂制动单元，可直接安装对应规格的轮胎轮辋，轮端的制动气室安装位、ABS传感器安装支架均已预留，可直接对接挂车的气路与电控系统。结构中所有铰接位置均采用免维护橡胶衬套，可缓冲行驶过程中的冲击载荷，同时减少日常运维的润滑保养工作量，衬套的刚度经过匹配调校，既不会因为刚度过大导致滤震效果下降，也不会因为刚度过小出现悬架响应滞后、行驶发飘的问题。

从功能特性来看，该悬架的17英寸行驶高度对应常规公路运输的标准货台高度，匹配主流物流场站的月台高度，装卸作业时无需额外调整货台高度；当车辆通过起伏较大的非铺装路面时，可通过气囊充放气临时调整车身高度，提升通过性，避免底盘部件磕碰路面障碍物。整套结构的受力路径经过多轮仿真优化，所有支架的应力集中位置均做了圆角过渡与加强筋补强，在满足轻量化要求的同时，保证重载工况下的结构强度，不会出现支架开裂、部件变形等失效问题。减震器采用双向作用筒式结构，与空气弹簧并联布置，可快速衰减气囊伸缩过程中产生的往复振动，避免车辆行驶过程中出现持续的上下抛跳，提升行驶稳定性。
