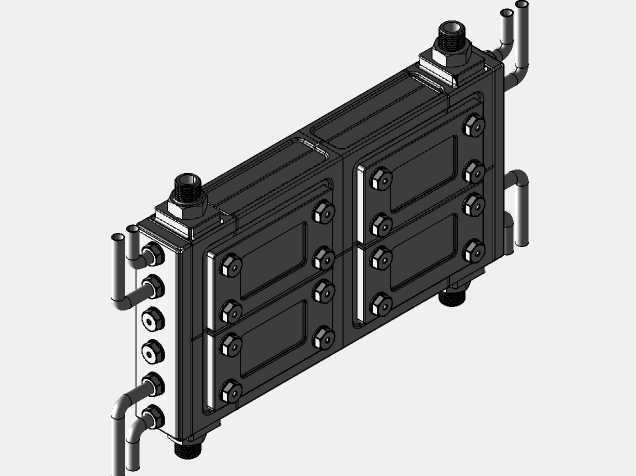

模块化微通道破碎反应装置三维结构

在精细化工、生物医药制剂制备、高端纳米材料分散的生产场景中，这类微通道破碎装置常被布置在实验线的连续流工艺段，或是量产线的前端预处理工位，用来完成多相流体的均质破碎、微尺度混合以及强剪切分散作业，相比传统的釜式间歇破碎设备，它的连续处理稳定性更好，物料停留时间偏差能控制在极小范围内，避免批次处理出现的均质度差异问题。从结构设计逻辑来看，整个装置采用双列模块化板片堆叠的布局思路，核心的破碎流道集成在叠合的金属板组内部，板片之间通过周向均布的紧固件完成锁紧密封，每块板片上的微流道结构经过特殊构型设计，流体在流经弯折、突缩、对冲的流道段时，会产生高强度的剪切力、空化效应与对流碰撞，从而将流体中的团聚颗粒、液滴破碎到微米甚至亚微米级的粒径范围。装置的外部管路接口做了分区布置，顶部和侧部的不同口径接头分别对应物料进料、换热介质进出、测压测温元件安装的功能，其中换热流道与物料破碎流道在板片内部呈邻层排布，能够在破碎作业的同时快速移走剪切产生的热量，避免热敏性物料在处理过程中出现温升变质的问题，这一点在生物制剂、活性医药中间体的处理场景中尤为关键。从安装边界来看，整体设备呈长方体立式布局，安装时需要预留侧部板组拆装的操作空间，用于后期拆解清理流道内残留的物料结垢，或是更换不同流道构型的板片来适配不同的破碎粒径要求；底部设置的支撑接头可以直接固定在工艺支架上，不需要额外做复杂的混凝土基础，适配模块化产线快速搭建的需求。设计过程中，板片的密封结构做了冗余考量，紧固件的排布间距经过受力校核，保证叠合板片在额定工作压力下不会出现界面泄漏，同时侧部的管路接口采用标准管螺纹配置，能够直接和现场的工业管路快速对接，不需要额外加工过渡接头。在实际选型应用时，这类装置可以通过增减叠合板片的数量来调整单台设备的处理通量，小叠层配置适合实验室小试工艺验证，大叠层配置可以直接对接中试及量产线的连续处理需求，不需要重新设计整体设备框架，大幅缩短了工艺放大的周期。流道内部的结构没有运动部件，日常运行时的维护点极少，只需要在批次生产结束后通入清洗溶剂完成流道冲洗即可，不需要拆解设备做频繁的易损件更换，相比传统的高速剪切破碎设备，运行过程中的振动和噪音也更低，对安装场地的配套减震设施要求不高。在三维建模过程中，所有板片的流道特征、紧固件的装配位置、外部接头的伸出长度都做了1:1的还原，能够直接用于设备的装配干涉校验、安装工位的布局模拟，也可以作为同类型微通道设备结构优化的参考基准，建模时特意保留了板片之间的装配间隙细节，方便后续做密封结构的有限元分析时提取准确的接触边界，外部管路接口的坐标位置也和实际工业安装标准对齐，能够直接导入产线整体布局模型中做管路走向的排布设计。
