双过滤单元集成式燃烧器结构设计

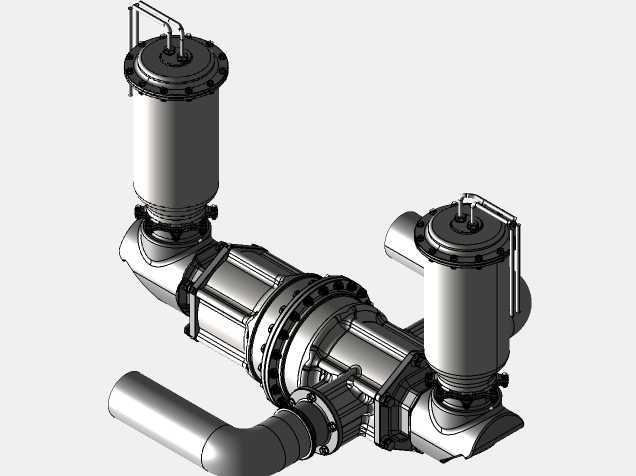

这套燃烧装置的结构设计，核心围绕工业燃烧系统的前置预处理与燃烧输出集成需求展开，在热力生产、工业炉窑、废气焚烧等场景中，这类集成式结构能大幅缩减现场管路拼接的工作量，避免多组件分散安装带来的密封点冗余问题。从实际工况适配角度看，装置顶部的两个立式过滤罐体，分别承担燃气与助燃空气的前置过滤功能，罐体采用快开式上盖结构，侧面预留的弯管接口对应滤芯的反吹或排污通路，日常维护时无需拆解主连接管路即可完成滤芯更换，适配连续生产场景下的快速维保需求。主阀体部分采用对称式流道设计，两侧过滤单元的出口通过渐扩式流道汇入中部的混合腔，流道内壁做了圆弧过渡处理，能减少流体在转向过程中的压损，避免燃气与空气混合时出现局部流速不均的问题，从结构上降低燃烧工况波动的概率。

在安装边界的考量上，整套装置的接口全部采用标准法兰对接形式，两侧水平伸出的管路接口分别对应燃气输入与助燃空气输入，下部的斜向出口直接对接燃烧室的烧嘴接入端，安装时无需额外加装变径接头即可匹配常规工业炉窑的接口尺寸，整体安装占用的横向空间比分体式过滤+燃烧阀组的布局缩减近40%，适合炉体周边安装空间紧凑的改造项目。结构细节上，过滤罐体与主阀体的连接采用卡箍式快接结构，配合端面密封垫，既保证承压状态下的密封可靠性，也能根据实际过滤精度需求快速更换不同规格的过滤罐体，无需改动主阀体的核心结构。中部的连接法兰采用加厚法兰盘设计，周向均匀布置的螺栓孔能保证连接受力均匀，避免长期受高温传导影响出现密封面翘曲的问题。

从设计逻辑上看，这套结构没有采用常规燃烧器将过滤组件外置的布局，而是将过滤、混合、流量调节的功能全部集成在同一主体结构上，减少了外部管路的连接点，也就降低了燃气泄漏的风险点，对于涉及易燃易爆介质的燃烧系统来说，更少的密封点就意味着更高的运行安全性。装置上的外置弯管管路，除了反吹排污的功能外，也预留了压力检测、温度检测的接口位置，现场安装时可以直接在预留接口上加装检测元件，无需在管路上额外开孔焊接，减少现场施工的动火作业量，适配化工、涂装等对动火作业管控严格的厂区安装要求。

在结构强度设计上，主阀体的壳体采用变壁厚设计，流道交汇的承压区域做了局部加厚处理，过滤罐体的壁厚按照1.6MPa的承压标准做校核，能满足中低压燃气输送系统的承压要求，罐体外部的加强筋沿轴向布置，既可以提升罐体的抗外压能力，也能作为安装时的吊装受力点，方便现场的吊装就位。整套结构的重心落在主阀体的中下部，安装固定后不会出现头重脚轻的问题，配套的固定支架可以直接连接在主阀体两侧的凸台上，无需额外在过滤罐体上做支撑结构，避免支撑结构影响罐体的维保拆卸。

实际应用中，这类集成式燃烧器模块可以直接适配天然气、液化石油气等多种燃气介质，只需要更换对应精度的过滤滤芯，调整混合腔的内部节流件参数，即可匹配不同热值燃气的燃烧需求，不需要重新设计整体结构，能大幅缩短不同项目的设计改型周期。流道设计时充分考虑了流体的分布均匀性，两个过滤单元的流道阻力做了对等设计，不会出现单侧过滤单元流量过大、另一侧流量不足的偏流问题，保证过滤滤芯的使用寿命均衡，减少维保更换的频次。
