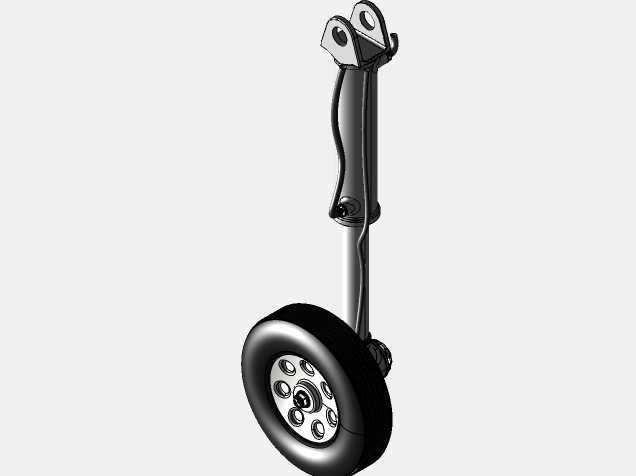

小型飞机单支柱式起落架结构三维设计

在轻型通用航空飞行器的结构设计中，起落架作为唯一支撑整机地面载荷、承担滑跑起降冲击的核心部件，其结构合理性直接决定飞行器地面操作的安全性与起降阶段的平顺性。本次呈现的单支柱式起落架结构，主要适配最大起飞重量两吨级以内的小型固定翼飞机，多用于前三点式起落架布局的前起位置，也可根据布局调整作为轻型无人机、小型运动类飞机的主起落架使用，覆盖私人运动飞机、低空作业无人机、初级教练机等多类低空飞行器的应用场景。

从实际使用场景来看，这类单支柱起落架需要承受三类核心载荷：其一为地面滑跑阶段的垂直冲击载荷，尤其是在不平整跑道、草地简易跑道起降时，路面颠簸带来的瞬时冲击可达到整机重量的2.5至3倍，支柱内部集成的油气缓冲结构需要在极短行程内完成冲击能量的吸收，避免冲击载荷直接传递至机身结构造成蒙皮或框架损伤；其二为滑跑过程中的水平方向阻力与侧向载荷，飞机侧风着陆、地面转弯时，机轮会产生垂直于滑跑方向的侧向力，支柱上端的双耳铰接结构需要保证与机身安装座的连接刚度，同时预留绕铰接轴的转动自由度，配合转向机构实现地面滑行方向控制；其三为刹车过程带来的扭矩载荷，机轮集成的刹车装置在制动时会产生绕支柱轴线的扭矩，需要支柱本身具备足够的抗扭截面模量，避免长周期使用后出现支柱变形、卡滞等问题。

从结构设计思路来看，该起落架采用了经典的外筒活塞杆式缓冲支柱布局，上端双耳铰接结构直接与机身加强框上的安装支座对接，铰接孔内配置自润滑轴承，既降低转动过程中的摩擦阻力，也能减少日常维护的润滑频次，适配小型飞机低维护成本的设计需求。支柱外筒采用高强度铝合金一体加工成型，在保证结构强度的前提下尽可能降低整体重量，外筒侧面预留的刹车管路走线槽，可将液压刹车软管沿支柱外壁固定，避免滑跑过程中管路晃动与机轮、支柱产生摩擦破损，同时走线槽的弧度设计充分考虑了支柱上下伸缩过程中的管路长度变化，预留了足够的活动余量，不会在缓冲支柱全压缩状态下出现管路拉扯问题。

机轮部分采用了轻量化的轮毂设计，轮毂上均匀分布的八个减重孔在保证轮辐抗弯强度的前提下，有效降低了机轮的转动惯量，既可以减少滑跑过程中机轮高速旋转的陀螺效应，提升地面转向的操控灵活性，也能降低刹车过程中的制动负荷，延长刹车摩擦片的使用寿命。轮胎采用低压航空轮胎设计，较低的充气压力可以在简易跑道起降时通过轮胎自身的变形吸收一部分小幅颠簸冲击，同时增大轮胎与地面的接触面积，降低草地、沙土跑道上的接地压强，避免机轮陷入松软道面影响起降安全。

从安装边界与尺寸匹配角度来看，该起落架的支柱总长度适配小型飞机机身离地高度要求，上端铰接点的孔距、孔径均符合通用航空小型飞机的安装接口标准，可直接替换同规格的成熟起落架产品，不需要对机身安装框进行额外改型。缓冲支柱的工作行程经过匹配计算，在最大冲击载荷下的压缩量不会导致机轮与机身下部结构发生碰撞，支柱完全伸展时的机轮接地位置也符合飞机地面停机姿态的迎角要求，保证起飞滑跑阶段飞机达到抬前轮速度时，支柱的伸展量可以提供足够的抬头力矩，不需要额外调整飞机的起落架高度参数。支柱下端的机轮安装轴采用标准航空轴径设计，可适配同规格的通用航空机轮与刹车组件，降低备件采购与替换的成本。

在细节结构处理上，支柱外筒与活塞杆的配合位置设置了多重防尘密封结构，可阻挡跑道上的沙尘、雨水进入缓冲支柱内部，避免密封件磨损导致缓冲介质泄漏，提升部件在复杂外场环境下的使用寿命。上端铰接耳片的厚度经过强度校核，在极限着陆载荷下的安全系数达到1.8以上，满足航空结构设计的强度规范要求，耳片孔边采用圆角过渡处理，减少应力集中带来的疲劳损伤，适配航空产品长寿命、高可靠性的设计要求。整个起落架的结构没有冗余的复杂部件，整体拆装流程简单，外场维护时仅需定期检查密封状态、轮胎气压与铰接轴承磨损情况即可，不需要复杂的专用维护设备，非常适合小型通航飞机、低空作业无人机的使用场景。
