风力发电机组三瓣式轮毂主体结构

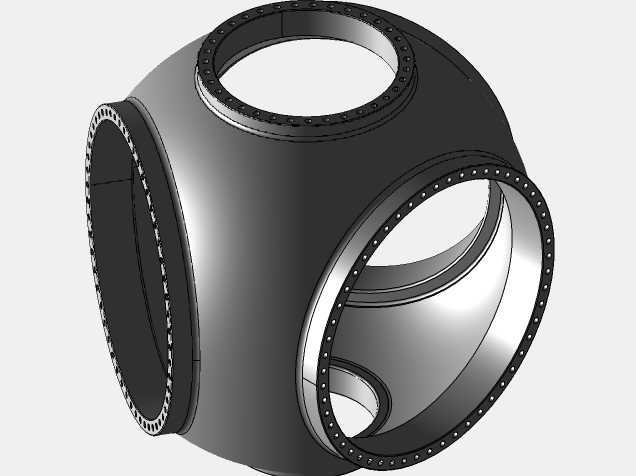

在陆上三兆瓦及海上大兆瓦风电机组的主机结构中，轮毂是连接叶片与主轴的核心承载构件，所有叶片捕获的气动推力、扭矩、交变疲劳载荷都要通过轮毂传递到传动链，最终带动发电机完成能量转换，其结构可靠性直接决定整台风机的20年设计寿命周期内的运行稳定性。不同于早期小功率风机采用的筒式或三叉式铸焊结构，本次呈现的球形轮毂采用一体化球壳式设计，三个沿周向120度均匀分布的法兰接口分别对应三支叶片的变桨轴承安装位，后端的大直径法兰则对接主轴的锁紧盘或者主轴法兰，球壳内部预留的空腔用于布置变桨控制柜、变桨驱动电机、动力电缆、信号线缆以及润滑管路，部分机型还会在轮毂内部集成变桨后备电源模块，确保电网掉电时叶片可以顺桨保障安全。

从结构设计逻辑来看，球形壳体的选型是经过多轮载荷迭代优化的结果，相较于传统的三叉臂结构，等壁厚球壳在承受不同方向的交变弯矩、扭矩时，应力分布更加均匀，不会在臂根位置出现明显的应力集中区域，能有效降低铸钢件的壁厚冗余，在保证结构强度的前提下降低整体自重，减少对主轴、偏航轴承以及塔筒的载荷负担。三个叶片安装法兰的端面都加工有均匀分布的螺栓孔，孔位精度直接匹配变桨回转支承的安装孔系，法兰端面的平面度、粗糙度要求严格控制在工艺公差范围内，避免安装后出现支承偏载导致的回转卡顿或者螺栓疲劳断裂问题。法兰与球壳的过渡位置全部采用大圆角平滑过渡，从铸造工艺端减少热节产生的缩松缺陷，从结构端降低应力集中系数，避免疲劳裂纹在交变载荷作用下萌生扩展。

实际安装作业时，轮毂会在总装车间先完成三支变桨轴承的预装，通过液压拉伸器按照规定的扭矩序列完成连接螺栓的预紧，之后吊装到主轴位置完成与主轴法兰的对接，再逐支吊装叶片完成与变桨轴承的连接。整个安装过程中，轮毂的接口尺寸公差需要和上下游部件完全匹配，法兰止口的配合公差选用过渡配合，既保证装配时的定位精度，也避免过盈量过大导致的装配困难。轮毂的球壳外壁会按照防腐工艺要求喷涂多层防腐涂层，海上机型还会增加额外的防腐镀层，适应高盐雾、高湿度的野外运行环境，内壁则会预留线缆固定支架的安装螺孔，方便内部电气部件的走线固定，避免风机运行过程中线缆随轮毂转动出现晃动磨损。

在载荷校核阶段，需要模拟不同风速、不同桨距角、不同偏航误差下的载荷工况，包括极端阵风、叶片结冰、紧急停机等极限工况，对轮毂的每一处结构进行静强度、疲劳强度、屈曲稳定性校核，确保所有位置的应力值都低于铸钢材料的许用应力，疲劳损伤累积值满足20年使用寿命要求。球壳上的开孔位置除了三个叶片法兰和主轴法兰之外，还会预留人孔方便运维人员进入轮毂内部检修变桨部件，人孔位置同样会做加强翻边处理，避免开孔导致的结构强度削弱。整体结构没有多余的冗余设计，每一处壁厚、每一个圆角、每一组孔位都是经过多轮仿真优化和工程验证确定的，完全匹配当前主流大兆瓦风电机组的载荷传递需求，能够在复杂的野外风况下长期稳定承载，保障风电机组的持续可靠运行。
