正交啮合90度锥齿轮传动结构

在各类需要改变动力传递方向的机械传动场景中，90度锥齿轮副是应用极为广泛的核心传动部件，这类齿轮副依靠轮齿的锥形啮合面，可实现两相交轴之间的回转运动传递，常见的轴交角为90度，也就是正交传动布局，能完美适配输入轴与输出轴呈垂直布置的设备空间需求。从实际应用场景来看，这类锥齿轮副常出现在差速器、机床主轴进给机构、农业机械传动箱、轻工设备换向机构、小型动力传输单元中，比如在立式铣床的主轴传动链里，水平布置的电机输出轴需要将动力转向传递给垂直的主轴，就会用到这类正交锥齿轮副；在小型农用旋耕机的传动箱内，动力从拖拉机输出轴水平传入，需要转向90度驱动下方的旋耕刀轴，同样依赖这类锥齿轮的换向传动能力。

从功能特性上看，这套锥齿轮副采用的是直齿锥齿轮结构，相比螺旋锥齿轮，直齿锥齿轮的加工难度更低，装配调整相对简便，在中低速、载荷平稳的传动场景下具备足够的可靠性，啮合过程中轮齿沿齿长方向逐步进入啮合，传动过程的冲击和噪声控制在合理范围内，适合对传动精度要求不是极端严苛、但需要稳定换向传动的工况。设计这类锥齿轮时，首先要确定的是分锥角参数，正交传动的两个锥齿轮分锥角之和为90度，根据传动比的不同分配两个齿轮的分锥角，保证啮合时节锥能够完全相切，轮齿的啮合轨迹沿节锥母线方向分布，避免出现偏载、卡滞的问题。齿形参数设计上，需要匹配模数、压力角、齿顶高系数等基础参数，保证两个齿轮的轮齿能够正确共轭啮合，齿侧间隙要控制在合理范围，既不能因为间隙过大导致传动回程误差超标，也不能因为间隙过小造成热胀卡滞、润滑脂无法进入啮合面的问题。

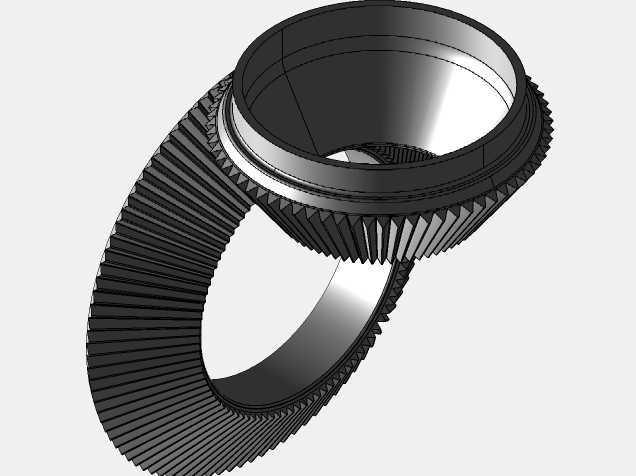

从外形尺寸与安装边界来看，这套锥齿轮副的两个齿轮分别带有安装定位结构，大尺寸锥齿轮的内孔为台阶式设计，可直接套装在对应的输出轴轴端，依靠台阶面实现轴向定位，外圆的轮齿沿锥面均匀分布，齿宽方向的尺寸经过匹配计算，保证啮合时的接触斑点覆盖齿面中部合理区域，避免齿顶或齿根边缘接触造成的应力集中。小尺寸锥齿轮的外圈带有定位止口结构，可与传动箱的轴承座端面配合定位，保证齿轮的回转轴线与箱体安装基准的同轴度要求，轴向定位可通过轴端挡圈或者圆螺母实现，装配时需要调整两个齿轮的轴向安装距离，保证节锥顶点重合，这是锥齿轮装配的核心要点，一旦节锥顶点偏移，会造成轮齿接触位置偏移，轻则加剧轮齿磨损、降低传动效率，重则出现断齿、打齿的失效问题。

在实际选型适配时，需要结合传动系统的额定载荷、输入转速、传动比要求来匹配对应的齿轮参数，这套锥齿轮的传动比可通过齿数比计算得出，选型时要保证齿轮的接触疲劳强度、弯曲疲劳强度能够覆盖设备的峰值载荷需求，润滑方式根据转速高低选择，中低速工况可采用润滑脂润滑，高速工况则需要搭配润滑油飞溅润滑结构，同时要在传动箱对应位置设置密封结构，避免润滑油泄漏以及外界粉尘杂质进入啮合区域，加速轮齿磨损。建模过程中，锥齿轮的齿形生成需要严格遵循锥齿轮的啮合原理，先构建分锥、顶锥、根锥的基准曲面，再按照齿廓方程生成单个轮齿，通过圆周阵列完成全部轮齿的构建，最后添加安装孔、定位止口等工艺结构，保证模型与实际加工零件的结构完全一致，可直接用于装配干涉检查、运动仿真验证，提前排查装配过程中可能出现的空间干涉问题，减少后续物理样机的调试成本。
