微型通用电接触触点结构设计

这类微型弹性接触触点是消费电子、小型传感设备内部实现低阻抗电连接的核心基础零件，日常拆解智能手机内部主板与外设模块的连接位、烟雾探测器的信号触发回路、手持GPS定位装置的电池接触端、轻薄笔记本电脑的内置接口导通位，都能见到同结构触点的应用。不同于大电流工业场景使用的螺栓紧固式触点，这类微型触点依靠自身弹性结构提供稳定接触压力，不需要额外紧固件就能完成导通连接，适配消费类电子产品紧凑的内部安装空间，同时满足设备组装时的快装需求，减少装配工序的零件数量。

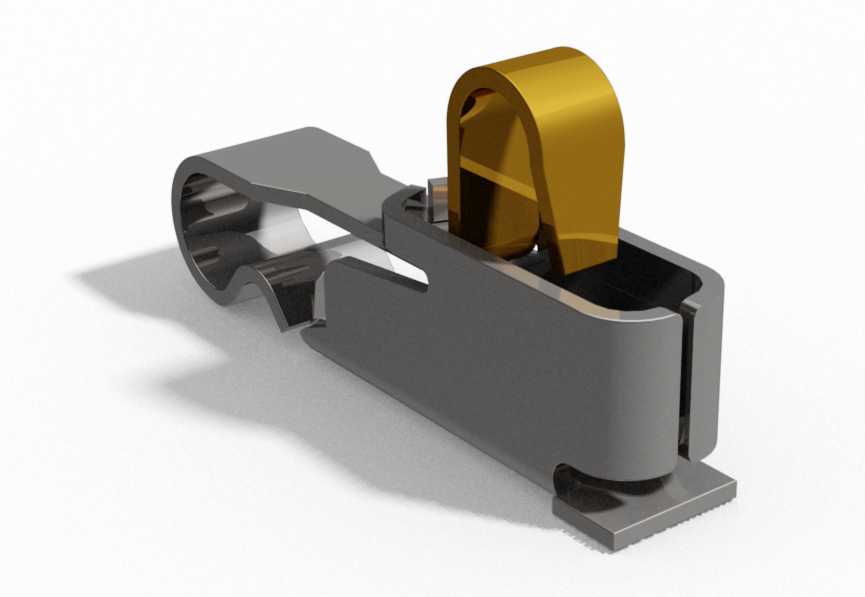

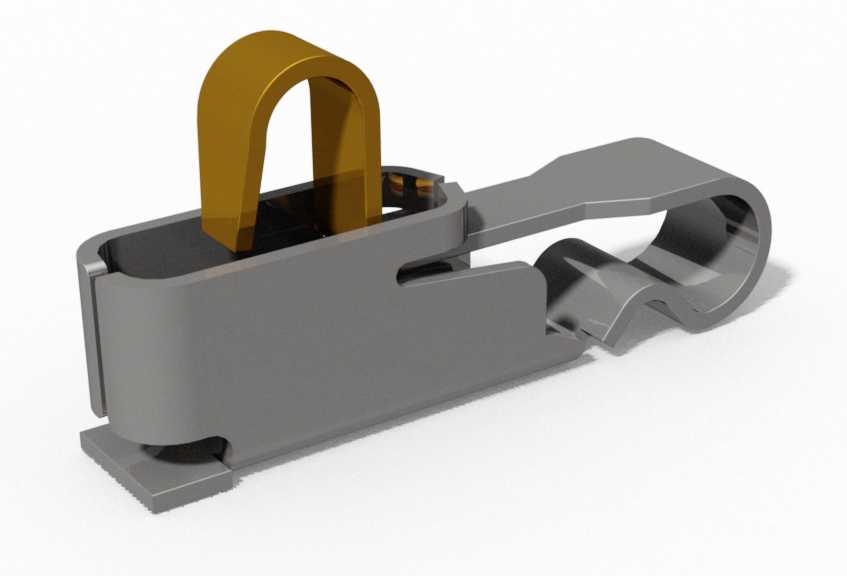

从结构设计逻辑来看，该触点采用分体组合式结构，下部为冲压成型的弹性金属基座，基座一侧延伸出带弧形卷曲的弹性悬臂，悬臂末端做圆弧收边处理，避免装配时刮伤对接的导电接触面；上部为高导电性能的接触桥件，通过基座的卡槽结构完成压合固定，不需要额外焊接或铆接工序，适配大批量自动化冲压组装的生产工艺。基座底部设计有带微齿结构的安装定位面，装配时可以卡入PCB板对应的安装槽位，微齿结构能够刺破焊盘表面的氧化层，提升焊接后的连接强度，同时避免回流焊过程中零件出现偏移错位。

在接触性能设计上，上部接触桥采用拱形凸起的接触端面，拱形结构能够在对接件压合时自动适配一定角度的安装偏差，即使对接面存在0.1mm以内的平面度误差或者小角度倾斜，也能保证有效接触面积不低于设计阈值，避免出现接触电阻波动、信号传输中断的问题。下部弹性悬臂的卷曲结构经过折弯角度优化，在0.3-0.8mm的工作压缩行程内，接触压力可以稳定维持在0.8-1.5N区间，既不会因为压力过小导致接触阻抗升高，也不会因为压力过大造成对接部件磨损加快，同时弹性臂的疲劳寿命可以满足万次以上的插拔、压合循环测试要求，适配消费电子全生命周期的使用需求。

安装边界方面，该触点整体占用的安装空间极小，长度方向尺寸控制在8mm以内，宽度方向不超过4mm，装配后总高度在压缩行程最低点时仅为2.2mm，完全适配轻薄类电子设备的内部堆叠要求，不会占用过多的主板布局空间。基座两侧设计有限位挡边，装配时挡边与PCB安装槽的侧壁配合，能够限制触点在横向、纵向的位移量，定位公差可以控制在±0.05mm以内，满足SMT自动化贴装的精度要求。接触桥的拱形顶面高出基座上表面1.2mm，预留的压缩行程可以覆盖不同厚度对接件的公差带，不管是采用FPC软板对接还是金属弹片对接，都能保证稳定的导通效果。

从实际应用的选型角度来看，这类触点不需要配套额外的连接座，直接焊接在PCB板上即可使用，相比板对板连接器可以节省30%以上的安装空间，同时物料成本更低，适合大批量生产的消费类电子产品选用。在结构设计过程中，需要重点校核弹性悬臂的折弯R角与材料厚度的匹配关系，R角过小会导致冲压过程中材料出现应力集中，长期使用后出现弹性衰减；R角过大则会导致弹性臂刚度不足，接触压力达不到设计要求。同时接触桥与基座卡槽的配合过盈量需要控制在0.02-0.04mm之间，过盈量太小会导致接触桥在反复压合过程中出现松脱，过盈量太大则会导致压装时基座出现变形，影响安装定位精度。

在材料选型搭配上，基座部分一般采用高弹性的锡磷青铜带材冲压成型，经过时效热处理后可以获得稳定的弹性性能，表面做镀镍打底加镀薄金处理，提升基底的防腐蚀能力，同时降低接触电阻；上部接触桥采用更高导电率的紫铜或者铜合金材料，表面镀金层厚度略高于基座，提升频繁接触场景下的耐磨性能。这种分体材料搭配的设计思路，既保证了弹性结构的长期可靠性，又控制了贵金属镀层的使用成本，相比整体采用高弹性合金的触点方案，物料成本可以降低40%左右，同时接触导电性能更优。
