PCO高端科研级成像相机结构设计

项目分类:机械图纸 发布时间:2021-10-29 ID:346761
  • PCO高端科研级成像相机结构设计
  • PCO高端科研级成像相机结构设计
  • PCO高端科研级成像相机结构设计
  • PCO高端科研级成像相机结构设计

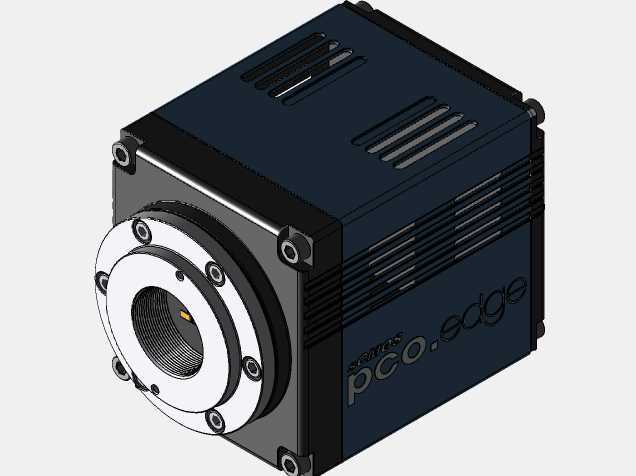

在显微成像、高速粒子捕捉、低照度荧光观测这类科研实验场景里,成像端设备的结构稳定性直接决定了最终采集数据的可靠性,这款PCO高端科学相机的三维结构,就是围绕这类严苛使用场景做的全链路设计落地。做这类光学成像设备的结构设计时,首先要卡的核心边界是光学通路的同轴度,整个机身的腔体从镜头安装法兰到后端感光元件固定位,全程要保证0.02mm以内的形位公差,不然哪怕微米级的偏移,在高倍显微光路下都会出现边缘成像虚焦、照度不均的问题,这也是很多民用相机改科研用途时最容易踩的结构坑。从实际安装适配的角度看,这款相机的前端安装接口做了标准C口兼容设计,法兰端面的平面度控制在0.01mm以内,能直接对接各类显微物镜、工业镜头、光学实验台的转接环,不需要额外做调整垫片;机身边缘预留了三个M4的安装螺孔,孔位间距符合光学平台的标准孔距规范,不管是垂直装在显微镜三目接口上,还是水平架在光学导轨上做PIV粒子测速拍摄,都能保证安装后光轴不发生偏移,不会因为长期负重出现连接位蠕变。机身内部的结构分层逻辑很清晰,靠近前端的是感光元件固定腔,做了独立的隔振设计,和外层壳体之间有0.5mm的缓冲间隙,避免实验室里的真空泵、冷却循环水机的振动传导到感光芯片上,导致长曝光拍摄时出现画面拖影;中间层是信号处理电路板的固定位,每块PCB板都做了三点式定位,板卡之间预留了足够的散热风道间隙,不会因为叠装导致局部积热,毕竟科学相机长时间曝光时芯片的发热量不小,结构设计如果没留好散热空间,很容易出现热噪声升高,影响弱光成像的信噪比;后端是接口与供电模块的独立仓,数据接口、供电接口都做了加强筋固定,避免实验过程中频繁插拔线材时扯动内部接线,导致接触不良。考虑到科研场景里经常会搭配不同的滤光片、偏振片附件,这款相机的镜头接口后端还预留了滤光片插槽的安装空间,插槽的定位槽做了导向倒角,插装滤光片时不会刮伤滤光片表面的镀膜,插槽到位后有轻微的阻尼定位,不会因为设备倾斜导致滤光片滑落。机身外壳的边角都做了R3的圆角处理,不是为了外观好看,主要是实验室操作空间往往比较紧凑,尖锐边角很容易刮到实验人员的手套,或是碰碎旁边的光学镜片;外壳表面做了哑光黑色阳极氧化处理,避免环境杂光反射进入光路,干扰成像效果,这一点和民用相机追求外观质感的设计逻辑完全不同,所有外观处理都是为成像服务。从安装边界尺寸来看,这款相机的机身截面控制在80mm*80mm以内,长度不含镜头接口时是120mm,整体重量控制在700g以内,就算是装在高精度位移台上做扫描成像,也不会因为负载过重导致位移台的定位精度下降;机身底部做了快装板兼容的燕尾槽结构,能直接卡在常见的相机支架、光学调整架上,不需要额外加装转接板,减少了安装环节的误差累积。做这类科研仪器的结构设计时,很多细节都是从实际使用的痛点倒推的,比如机身侧面的状态指示灯位置,特意做了遮光罩设计,指示灯亮起时不会有光线从侧面漏出进入光路,要知道在暗室做荧光实验时,哪怕一点点杂光都会毁掉几个小时的长曝光数据;还有机身的散热孔位置,全部开在机身侧面靠下的位置,避免上方落灰直接落到内部电路板上,同时散热孔的朝向避开了光学通路方向,不会因为空气流动带动灰尘附着在感光芯片表面。整个结构没有多余的装饰性设计,每一处凸台、每一个螺孔、每一条加强筋都是为了保证光学稳定性、安装适配性、长期使用的可靠性,毕竟科研场景下的设备,稳定不出错、数据可靠就是最核心的设计目标,这也是工业级、科研级设备结构设计和消费类产品最核心的区别——所有结构决策都围绕功能落地,没有为了外观妥协的冗余设计。
