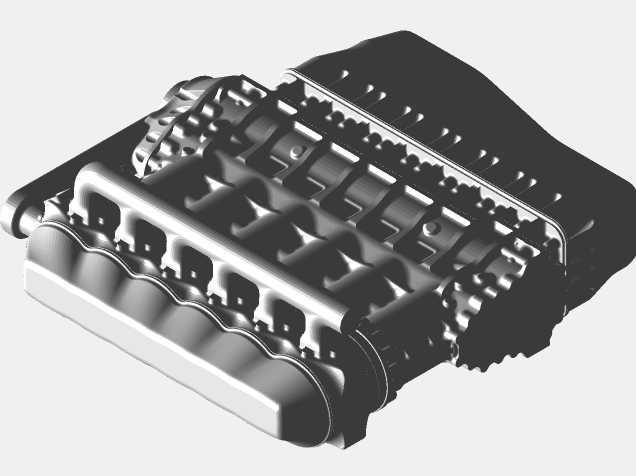

长冲程内燃动力核心结构三维数模

在非道路移动机械、大扭矩低速作业装备、固定动力机组等应用场景中，长冲程结构的动力单元始终占据不可替代的位置，这类动力装置的核心设计逻辑，是通过拉长活塞做功行程，在同等缸径、同等排量基础上获得更高的扭矩输出，尤其适配低转速区间持续带载的作业需求，避免普通短冲程机型低扭不足、高转空耗的问题。从实际落地的工程场景来看，这类长冲程动力结构常被应用在小型工程机械、农用作业装备、小型船舶辅机、野外应急发电机组等领域，这类场景的共性需求是动力输出特性偏硬，不需要过高的极限转速，但要求在1200转到2200转的常用工作区间内，扭矩波动小，持续带载能力强，不会因为瞬时负载提升出现转速大幅跌落的情况。

从结构设计思路来看，这套长冲程动力单元的缸体采用集成式排布设计，缸体与上曲轴箱采用一体化铸造成型的结构方案，相比分体式设计能够大幅提升整体刚性，减少长冲程做功过程中曲轴连杆机构传递的交变载荷带来的缸体形变，避免因为缸筒失圆导致的活塞环密封失效、机油异常消耗等问题。进排气道采用侧置对称排布的结构，能够在有限的整机宽度范围内，给每个气缸提供长度一致的进排气通路，减少各缸进气量偏差，保证多缸工作的均匀性，避免出现个别缸负荷过高导致的整机振动超标问题。曲轴的设计上特意加大了曲柄半径，这也是实现长冲程的核心结构，更长的曲柄半径能够让活塞在气缸内的运动行程更长，做功过程中燃气推动活塞的力臂更长，同等燃烧压力下能够输出更大的曲轴扭矩，但同时也对曲轴的动平衡设计、连杆的结构强度提出了更高要求，设计过程中需要对曲轴的配重块进行反复优化，抵消长行程带来的往复惯性力增量，将整机怠速及常用转速下的振动幅值控制在合理区间。

从外形尺寸与安装边界来看，这套动力单元的整体轮廓充分考虑了通用装备的安装适配性，整机长度方向预留了与离合器、变速箱连接的标准法兰接口，接口的定位止口尺寸、螺栓孔排布位置都符合通用小排量动力总成的安装规范，能够直接适配多数现有小型装备的动力舱安装位，不需要对原有设备的安装机架做大规模改动。宽度方向上，缸体两侧的附件安装位预留了发电机、起动机、机油滤清器、燃油泵等附属部件的安装空间，所有附件的外轮廓都不超出缸体两侧的最大宽度边界，避免安装后出现整机宽度超宽，无法适配原有设备动力舱的问题。高度方向上，气门室盖的顶部轮廓做了扁平化处理，在保证气门摇臂机构有足够运动空间的前提下，尽可能压缩整机高度，适配一些对动力单元竖向安装空间有严格限制的作业场景。油底壳的深度经过专门匹配，在保证长冲程曲轴运转时不会与油底壳发生运动干涉的前提下，尽可能降低油底壳的竖向高度，同时保证机油存储量能够满足长时间连续作业的润滑需求，避免大角度倾斜作业时机油泵吸空导致的润滑失效。

在功能特性的设计考量上，这套长冲程动力结构的冷却系统水道采用环绕式布置，每个气缸周围都有独立的冷却水流道，能够保证长冲程做功过程中缸筒上下段的温度均匀，避免因为缸筒上下温差过大导致的热形变不均，减少活塞与缸筒之间的异常磨损。润滑系统采用压力润滑与飞溅润滑结合的方案，对曲轴主轴颈、连杆轴颈、凸轮轴轴颈等高速重载摩擦副采用压力供油润滑，保证高负荷运转时摩擦表面能够形成稳定的油膜，对缸壁、活塞销等部位采用飞溅润滑，在保证润滑效果的同时简化油路结构，降低整机的加工与维护成本。配气机构的凸轮型线经过专门优化，匹配长冲程的做功特性，适当延长了进气门的开启持续角，保证更长的活塞进气行程中能够吸入足够的新鲜充量，提升充气效率，让燃烧过程更充分，降低燃油消耗与尾气排放。

从实际工程应用的选型角度来看，这类长冲程动力结构的三维数模，能够帮助结构设计人员在装备开发前期完成动力舱的布局校核、安装支架的结构设计、传动系统的匹配计算，不需要从零开始测绘动力单元的外形与接口尺寸，大幅缩短装备开发的前期周期。建模过程中对各个运动部件的运动包络都做了精准还原，设计人员可以直接在数模基础上完成运动干涉检查，确认动力单元在带载运转过程中，周边的管线、机架部件不会与运动部件发生剐蹭，减少后续样机试制阶段的结构改动量。同时数模中保留了各个连接部位的尺寸参数，能够为进排气系统、冷却系统、燃油系统的外接管路设计提供精准的定位基准，保证外接部件的安装位置准确，减少装配过程中的配做工作量。
