微型通用弹性接触导电连接端子

这类微型弹性接触端子，日常藏在各类消费电子、小型传感设备的内部，是实现低电压小电流回路导通的核心接触部件，从智能手机的内部板间连接，到烟雾探测器的电池触点，再到车载GPS模块、笔记本电脑的内置接插部位，都能看到这类结构的身影，它不需要额外的锁附结构，依靠自身的弹性形变产生的接触压力，就能完成两个导电部位之间的可靠导通，省去了螺丝紧固、焊接的工序，适合自动化装配的流水线作业。

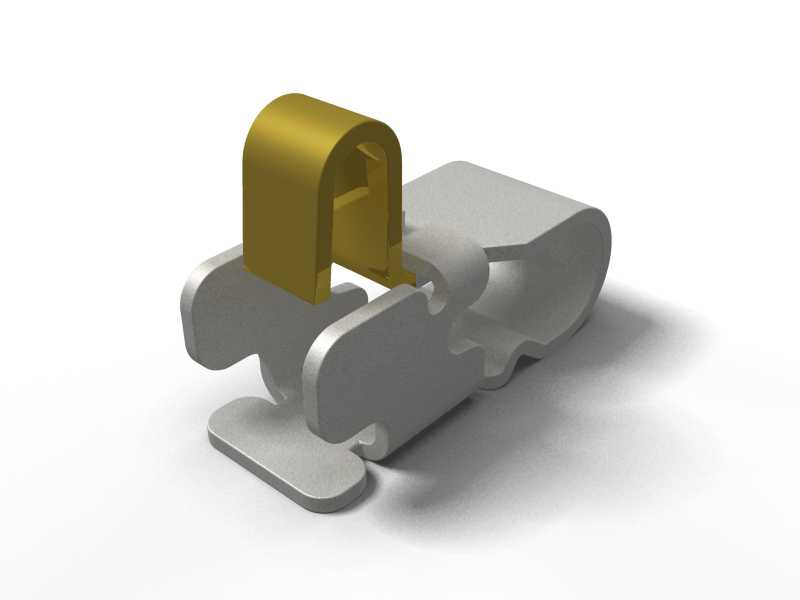

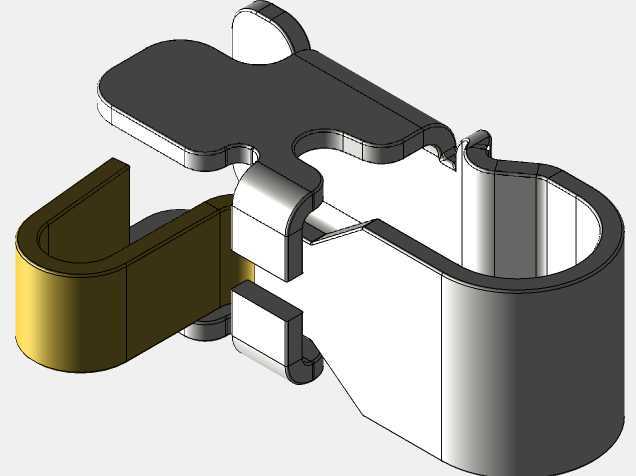

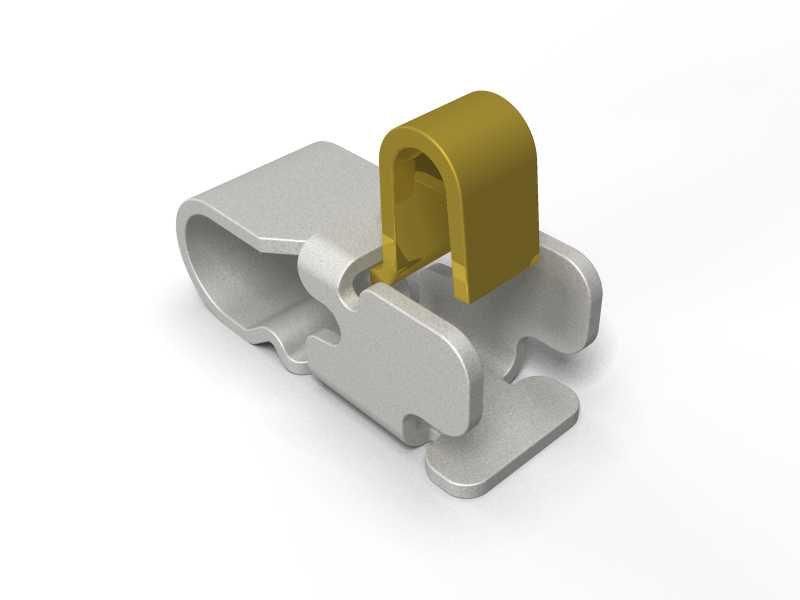

从结构设计逻辑来看，这个端子采用分体组合的形式，银色的基底部分采用高导电率的铜合金冲压成型，承担主要的电流导通路径，基底的尾部做了敞口的抱箍结构，能够直接套在对应的插片或者PCB焊盘凸台上，安装时不需要额外的定位治具，靠自身的结构卡紧就能完成预固定，基底的中部冲出了两个对称的悬臂卡位，用来固定上方的金色弹性接触臂。金色的接触臂采用弹性更好的铜合金材质，表面做了镀金处理，降低接触电阻的同时提升耐磨性能，避免长期插拔或者震动环境下出现接触氧化、接触不良的问题，接触臂的顶部做了圆弧过渡的U型结构，和对接的导电部位接触时是线接触形式，相比面接触能在同等压力下获得更大的接触压强，刺破接触表面的氧化层，保证导通稳定性，同时圆弧面不会在对接过程中刮伤配对接触件的镀层。

安装边界方面，这类端子的整体高度控制在5毫米以内，宽度不超过8毫米，长度方向尺寸在12毫米左右，属于微型接插部件，适合在空间紧凑的便携设备内部使用，安装时只需要在对应的塑胶基座上开出宽度2.3毫米、深度1.5毫米的卡槽，将端子的基底卡入卡槽即可完成固定，不需要额外的点胶或者热熔固定，卡槽的公差可以放宽到±0.1毫米，依靠基底两侧的冲压倒刺结构就能卡紧在塑胶槽内，抗震动性能满足普通消费电子的跌落测试要求。对接的接触件只需要是厚度0.3到0.8毫米的平整导电片，接触行程控制在0.8到1.2毫米之间，就能获得稳定的接触压力，接触压力设计在0.5到1牛之间，既不会因为压力过大导致对接插拔力过高，也不会因为压力过小出现接触电阻过大的问题，长期使用的接触电阻可以稳定在10毫欧以内，满足10安培以内的持续载流需求。

设计过程中需要重点考虑几个细节，首先是弹性臂的疲劳寿命，这个U型弹性臂的弯折半径做了0.5毫米的圆角处理，避免冲压过程中出现应力集中，经过1000次反复按压形变后，弹性臂的残余变形量不超过0.1毫米，保证长期使用后接触压力不会出现明显衰减。其次是防错位结构，基底的两侧冲出了不对称的定位凸点，和塑胶基座的卡槽配合时能够防反装，避免自动化装配过程中出现端子方向装反的问题。另外基底和弹性臂的配合部位做了过盈配合设计，弹性臂卡入基底的卡位后，两者之间的接触电阻小于1毫欧，不会因为两个零件之间的接触问题增加整体回路的电阻，大电流通过时也不会出现局部发热的情况。

在实际选型应用中，这类端子适合用在需要经常拆卸的接插部位，比如设备的电池连接触点、可拆卸模块的信号连接触点，相比弹片式的一体触点，这种组合式的端子可以分别优化导电性能和弹性性能，不需要在材料的导电性和弹性之间做折中选择，基底部分用高导电率的材料降低导通损耗，弹性臂部分用高弹性材料保证接触压力，相比一体冲压的弹片，综合性能更有优势，同时冲压成型的工艺适合大批量生产，零件的一致性好，装配良率高，能够有效降低整机的装配成本。需要注意的是，这类端子不适合用在大电流、高电压的回路中，也不适合在有强腐蚀气体的环境下使用，镀金层的厚度需要根据使用场景的插拔寿命要求选择，常规消费电子场景选择0.05微米的镀金层即可满足寿命要求，如果是插拔频次更高的接口部位，可以将镀金层厚度提升到0.2微米，提升耐磨性能。
