显微镜多物镜切换机头转台结构

　　在常规光学显微观测作业场景中，不同倍率物镜的切换效率直接影响观测流程的流畅度，这款转台结构正是为解决多物镜快速切换、同轴定位精度保障的需求设计的，是正置、倒置复合显微镜物镜端的核心承载切换部件。从实际使用场景来看，无论是生物实验室的样本观测、工业领域的金相组织检测，还是微电子行业的晶圆外观查验，都需要在低倍找样、高倍观测的流程中反复切换物镜，传统的单物镜拆装结构不仅效率低下，反复拆装还容易引入物镜安装同轴度误差，导致切换倍率后需要大幅重新调焦，甚至出现物镜磕碰样本载台的问题，这款转台通过圆周排布的多物镜安装位，配合旋转定位结构，可在转动过程中实现不同倍率物镜的快速切换，每次切换后物镜光轴与目镜光路的同轴度保持在允许公差范围内，大幅降低切换后的调焦工作量，也避免了拆装物镜带来的磕碰、污染风险。

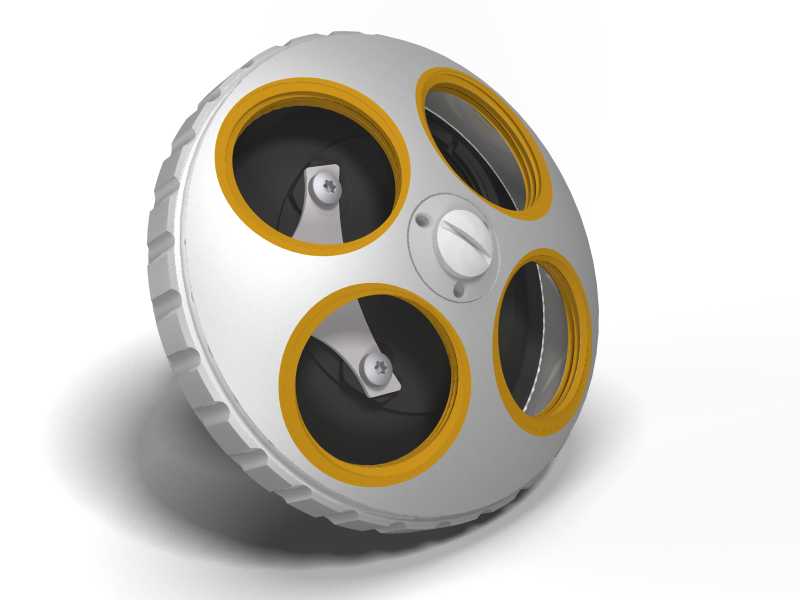

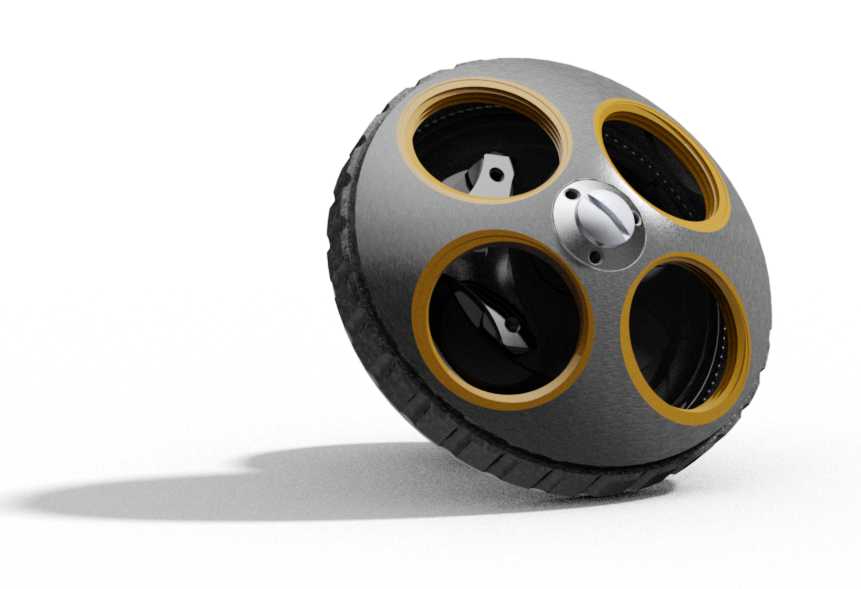

　　从功能特性上看，转台主体采用圆周轮式结构，外缘设计有防滑滚齿结构，操作人员在观测位无需抬手大幅动作，仅靠指尖拨动转台外缘即可完成旋转切换，滚齿的齿形深度和间距经过适配，戴薄型实验手套操作时也不会出现打滑问题。转台正面设置四个物镜安装接口，接口采用标准显微物镜螺纹规格，可兼容市面上绝大多数同规格的消色差、平场复消色差物镜，每个安装位内部都设计有定位止口，物镜拧入后可保证端面与转台安装基准面贴合，避免长期使用后物镜出现松动歪斜。转台中心位置设置有锁紧调节旋钮，可根据使用需求调整转台的旋转阻尼，既保证转动切换时的顺滑手感，又能在定位后避免转台受外力误触发生偏移，每个物镜位切换到位时都有清晰的档位触感反馈，操作人员无需目视查看转台位置，仅凭手感即可确认物镜是否切换到位。

　　设计思路上，这款转台的结构优先保障光路同轴精度，所有物镜安装孔的位置度公差围绕中心旋转轴严格管控，保证每个物镜位切换到工作位置时，物镜光轴与显微镜主光路的重合度满足光学成像要求，避免出现视场偏移、成像偏暗的问题。转台的密封结构做了针对性设计，旋转配合面采用窄间隙迷宫密封，可阻挡观测环境中的灰尘、样本碎屑进入转台内部的旋转配合面，长期使用也不会因为积尘出现旋转卡滞、定位精度下降的问题。转台与显微镜镜臂的连接端采用标准安装法兰，可适配多数常规型号的复合显微镜机头安装位，不需要额外做转接结构即可完成替换安装。

　　从安装边界与尺寸适配来看，转台整体为圆盘式结构，厚度控制在合理范围内，安装后不会过度占用物镜与载物台之间的工作距离，保证高倍短工作距离物镜有足够的调焦行程。转台旋转时的外轮廓运动轨迹经过校核，转动过程中不会与镜臂、载物台、聚光镜组件发生运动干涉，即使安装最长规格的100倍油浸物镜，旋转切换时也不会磕碰载物台上的玻片夹或样本。转台的重量经过优化，主体采用轻质合金材质，在保证结构刚性、长期使用不发生形变的前提下，尽可能降低整体重量，减轻显微镜机头端的承重负载，避免长期使用后镜臂出现低头偏移的问题。转台的旋转配合面采用耐磨材质配对，经过数万次旋转循环测试后，定位精度的衰减量仍在允许范围内，可满足实验室、检测车间高频次使用的耐久需求。在实际装配调试时，仅需要将转台的安装法兰与机头的定位止口对准，拧紧固定螺钉即可完成安装，后续不需要对转台本身做复杂调整，仅在初次安装物镜后做一次齐焦校准，后续切换物镜时仅需微调焦手轮即可获得清晰成像，大幅降低设备维护调试的工作量。
