奥林巴斯20倍显微物镜精细三维结构

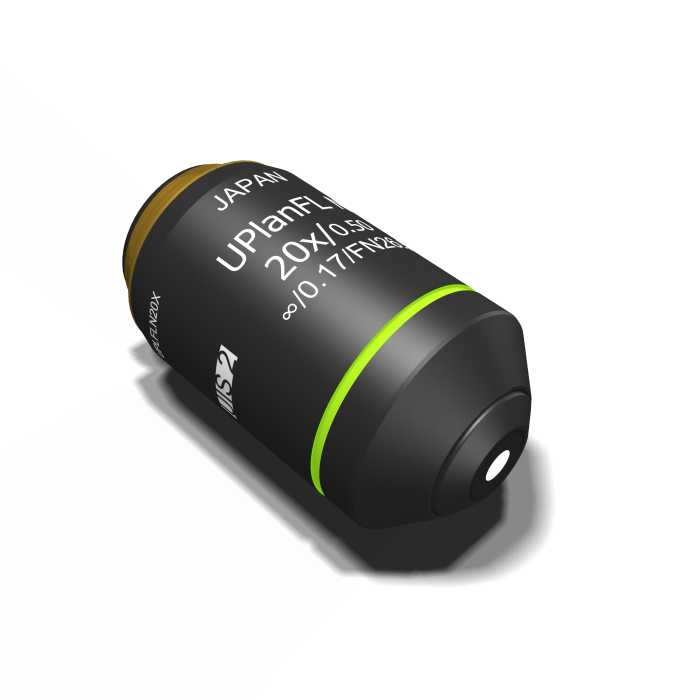

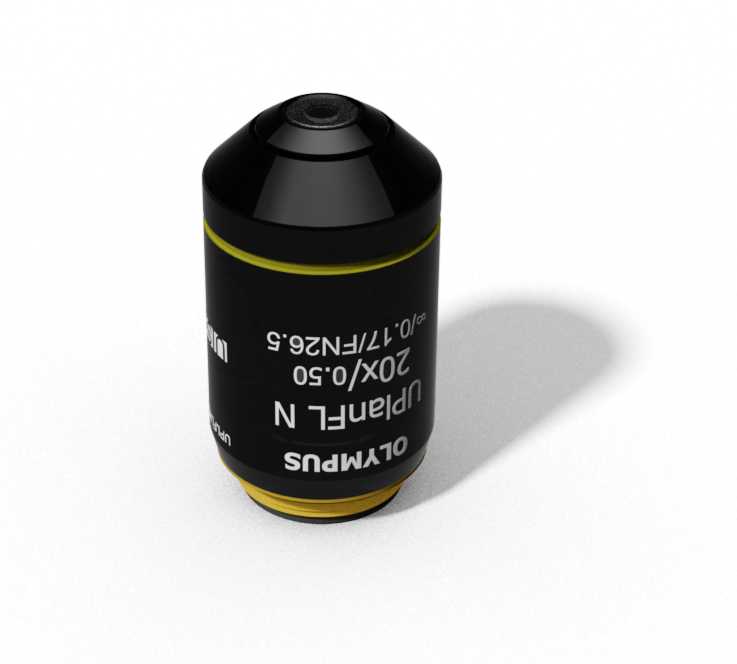

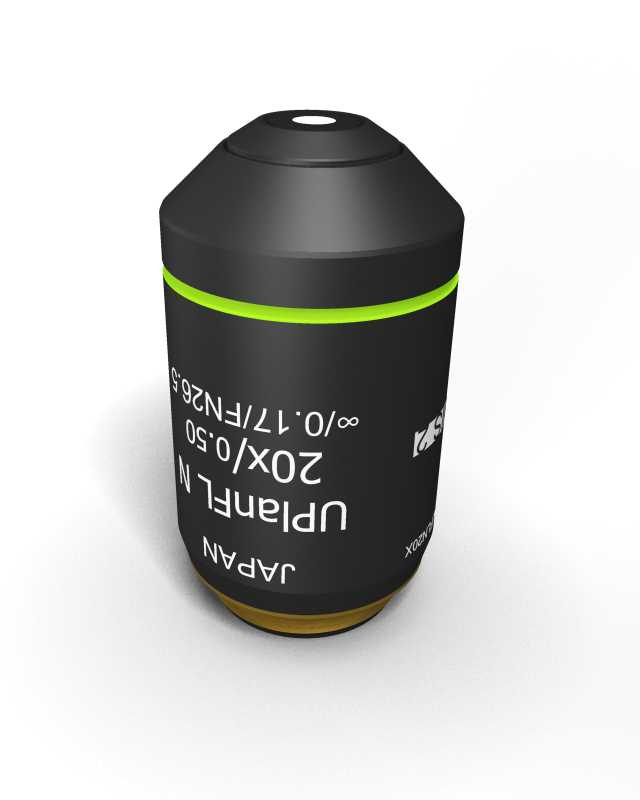

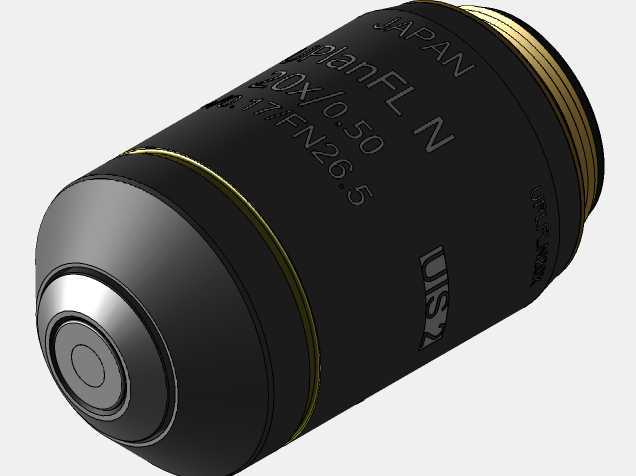

在显微观测类设备的选型与结构适配工作中，物镜作为直接决定成像分辨率与观测精度的核心光学部件，其安装尺寸、外形结构的匹配度直接影响整套显微系统的搭建效率。这款20倍倍率的平场荧光物镜，是正置、倒置荧光显微镜常用的观测配件，日常覆盖生物样本切片观测、材料表面微结构表征、工业微小零件缺陷检测等多个场景，比如在半导体封装环节的金线键合质量检测、病理科室的细胞组织切片观察、材料实验室的涂层表面微形貌分析中，这类20倍倍率物镜都属于中倍率段的常用配置，兼顾观测视野范围与细节分辨能力。从结构设计来看，这款物镜采用标准的RMS物镜安装螺纹，也就是行业通用的20.32mm公称直径、0.706mm螺距的接口规格，能直接适配绝大多数主流品牌的显微镜物镜转换器，不需要额外加工转接环，安装时只要顺着螺纹旋入到位，就能保证光学接口的齐焦距离符合行业通用的45mm标准，也就是说切换不同倍率物镜时，不需要大幅度重新调焦就能快速找到成像焦面，能减少观测过程中的调焦操作时长，提升连续观测的效率。物镜的外壳采用黑色哑光阳极氧化处理的金属材质，一方面是金属壳体能给内部的多组光学镜片提供足够的结构防护，避免日常取放、安装过程中的磕碰导致镜片移位或者光轴偏移，另一方面哑光黑色的表面处理能有效减少环境杂散光在壳体内壁的反射，避免杂光进入成像光路降低成像对比度，外壳上的荧光绿标识环是这类物镜的倍率与类型标识，方便操作人员在多物镜排布的转换器上快速识别对应倍率，不用凑近查看壳体上的刻印参数。物镜的光学结构采用多片透镜组合的平场校正设计，能有效消除场曲带来的视场边缘模糊问题，保证整个观测视场内的成像清晰度一致，数值孔径0.5的设计匹配20倍的放大倍率，在可见光观测波段下能达到匹配的分辨率水平，满足常规明场、荧光观测的成像需求。从安装边界来看，物镜的最大外径控制在标准转换器的安装避让范围内，当转换器旋转切换物镜时，不会和载物台上的样本夹、培养皿或者其他观测附件发生干涉，物镜下端的工作距离经过适配设计，在保证数值孔径的前提下预留了足够的操作空间，方便添加镜油、调整样本位置，不会因为物镜下端距离样本过近导致碰碎盖玻片或者污染物镜前透镜。在三维建模过程中，这类光学部件的建模重点在于准确还原安装接口的螺纹参数、整体外形的避让尺寸、各个标识环的位置与宽度，因为在做显微镜整机结构设计、定制化物镜转接工装、自动化显微观测平台的运动路径规划时，都需要精准的物镜三维模型来做干涉检查，比如在搭建自动化扫描显微系统时，需要根据物镜的外形尺寸来设定Z轴的运动安全行程，避免平台升降过程中物镜碰撞载物台或者样本，同时准确的外形模型也能用于设备的装配仿真，验证物镜安装后和聚光镜、滤色块转盘等周边部件的位置是否存在冲突。另外，物镜壳体上的参数刻印位置、前端透镜的凹陷深度、尾部的光学接口尺寸都是建模时需要注意的细节，这些细节的准确还原能让模型在用于产品展示、装配培训、结构验证时更贴近实物状态，不会因为尺寸偏差导致实际装配时出现适配问题。这类中倍率显微物镜在日常使用中，通常会和10倍、40倍、100倍物镜搭配组成常用的倍率组，覆盖从低倍样本寻找到高倍细节观测的全流程需求，其结构尺寸的标准化也是显微设备行业长期发展形成的通用规范，保证不同品牌的标准物镜能在符合接口规范的设备上通用，降低用户的配件采购与替换成本。
