科幻题材星际迷航鱼雷造型结构设计

该造型设计脱胎于科幻影视IP中的舰载武器设定，在落地三维建模时，首先锚定了影视道具制作、科幻主题展陈、文创衍生品开发这三类核心应用场景，没有完全照搬荧幕上的视觉效果，而是在结构合理性上做了工程化补全。从实际用途层面看，该模型既可以作为微缩模型制作的母版，用于3D打印产出1:72、1:48等比例的收藏级实体模型，也能为影视实拍的道具组提供结构参考，避免纯视觉设计的道具在实拍时出现结构松动、重心偏移的问题，同时还可作为科幻题材游戏的资产原型，经过拓扑减面后直接导入引擎使用。

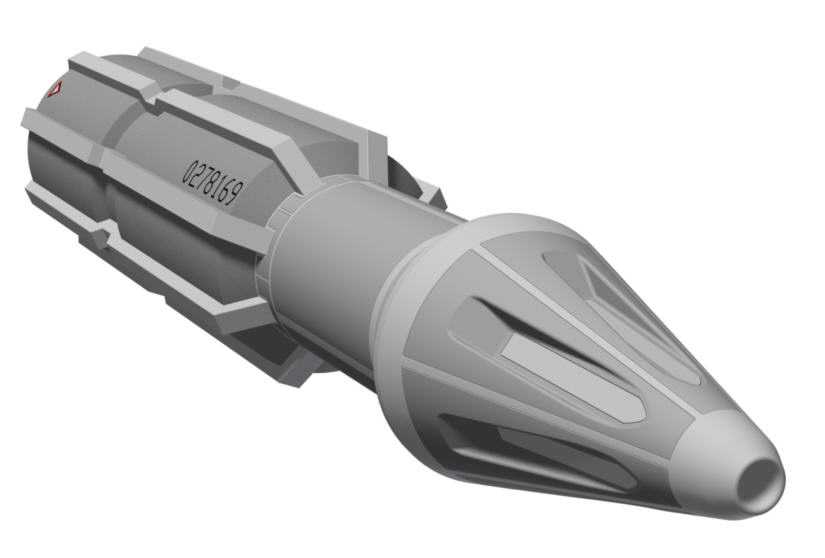

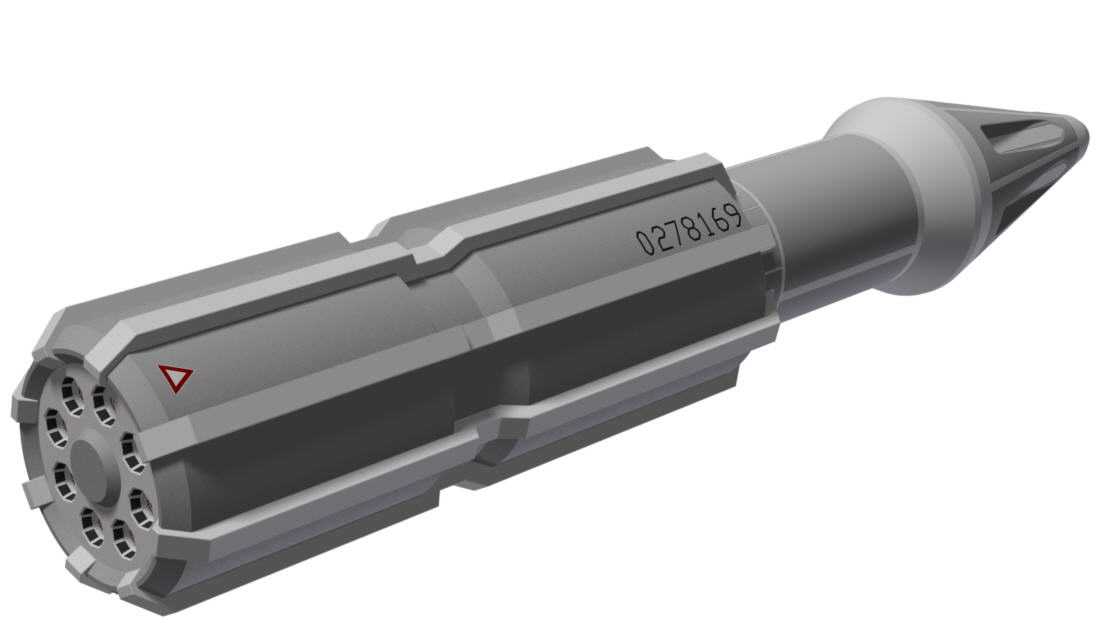

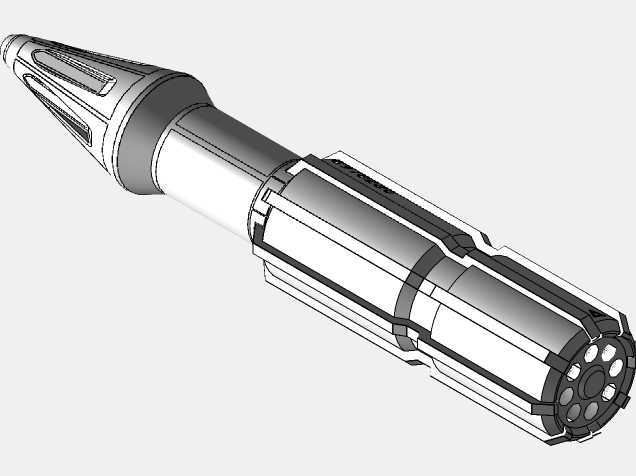

功能特性上，整个造型做了三段式的功能分区设计：头部的锥形段内置了模拟导引头的腔体结构，锥面预留的开槽对应设定里的信号探测窗口，建模时特意将开槽边缘做了0.2mm的倒角处理，既避免3D打印时出现锐边翘曲，也还原了荧幕上金属切削加工的质感；中部的弹体段是整个结构的核心承载区，外表面做了8条沿轴向分布的凸棱结构，这些凸棱并非单纯的装饰，一方面模拟了弹体内部骨架的外凸加强结构，另一方面也为实体模型组装时提供了定位基准，弹体表面刻印的编号区域做了0.1mm的下沉处理，方便后续做移印或者蚀刻片粘贴的工艺处理；尾部的动力段做了蜂窝状的喷口布局，每个喷口都做了独立的内腔结构，而非简单的贴图凹陷，既满足近距离特写拍摄的细节要求，也能适配加装发光模块的改装需求，喷口外围的多边形凸缘对应设定里的舵面安装座，预留了0.8mm的安装孔位，可直接加装可动舵面零件。

设计思路上，没有追求完全还原荧幕上的曲面弧度，而是结合实际加工工艺做了调整：弹体主体采用回转体加布尔切削的建模逻辑，所有外凸结构都做了拔模斜度处理，斜度控制在1.5度，完全满足注塑开模或者光敏树脂打印的脱模要求，避免出现倒扣结构；各段之间的连接采用了止口定位结构，中部弹体与头部、尾部的连接位置都做了1mm宽的止口，配合间隙控制在0.1mm，既保证组装时的同轴度，也能让实体模型拼接后没有明显缝隙。外形尺寸上，按照1:1的概念设定比例，整个弹体总长控制在280mm，最大直径62mm，头部锥段长度75mm，锥角18度，中部弹体长度150mm，尾部动力段长度55mm，所有外凸棱的高度控制在2mm，不会因为凸棱过高导致打印时出现支撑残留；安装边界方面，整个模型的最大外轮廓没有超出直径65mm、长度285mm的圆柱包络范围，适配市面上绝大多数桌面级FDM和光固化3D打印机的成型尺寸，若用于展陈道具制作，可直接按照比例缩放，所有结构特征不会因为缩放出现失真，壁厚统一设置为2mm，既保证实体模型的结构强度，也不会因为壁厚过大导致打印时出现内部应力变形。

细节处理上，弹体表面的所有刻线都做了0.15mm的宽度、0.1mm的深度控制，符合实体模型刻线的通用标准，尾部喷口的每个孔位直径为4mm，深度8mm，加装LED灯珠时无需额外扩孔，头部锥面的探测窗口做了透明件安装的预留台阶，台阶深度1.2mm，可直接粘贴1mm厚的透明亚克力片模拟探测窗的玻璃质感。整个建模过程中规避了非流形几何、重合面等常见建模问题，所有曲面都做了G2连续处理，渲染时不会出现曲面断层的问题，同时保留了完整的参数化建模特征，可根据不同的使用需求调整弹体长度、凸棱数量、喷口布局等参数，不需要重新拓扑就能快速衍生出不同型号的变体造型。
