IKO小型宽17长30线性滑动装置

　　在精密检测设备的小型位移台、桌面级自动化点胶工位、半导体封装辅助送料模组这类对安装空间有严苛限制的场景里，大规格的线性导轨滑块往往会挤占过多结构空间，甚至无法完成布局，这类宽度仅17mm、长度30mm的小型线性滑动装置，刚好填补了小行程、轻负载直线传动的选型空白。日常做小型非标设备结构设计时，很多工程师容易忽略这类微型滑动单元的选型边界，要么选了规格过大的标准滑块导致整体机构臃肿，要么选了无预压的简易滑动件导致运行精度不足，这款IKO出品的小型线性滑动装置，在结构设计上兼顾了紧凑性与运行稳定性，能适配多数轻载直线往复运动的工况需求。

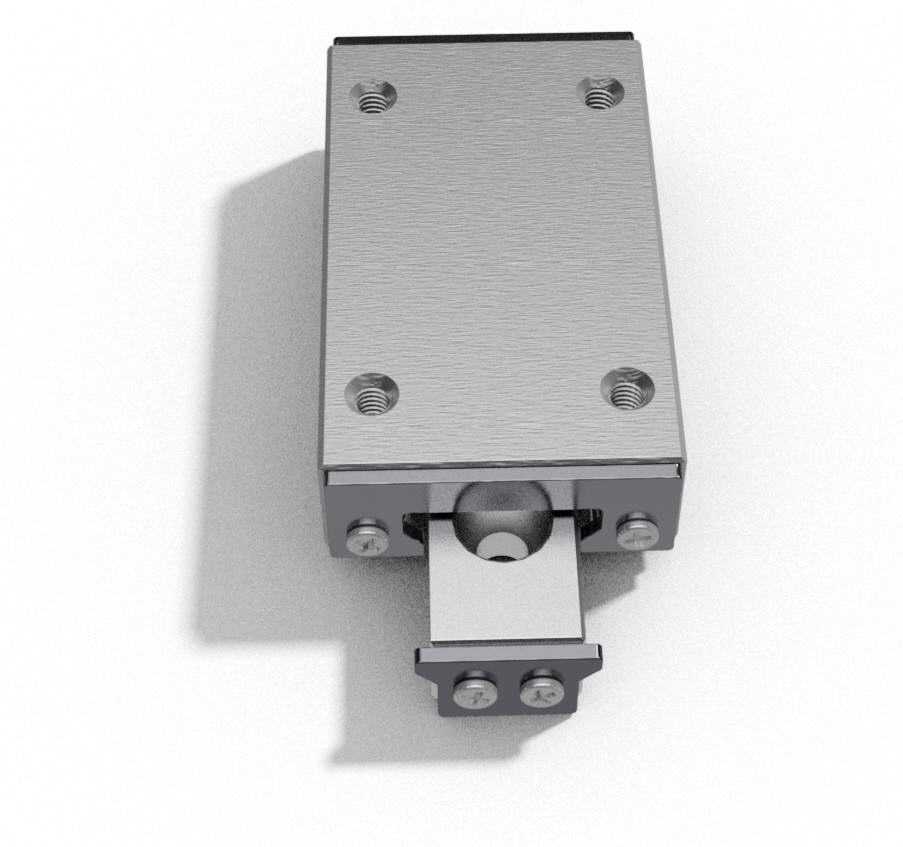

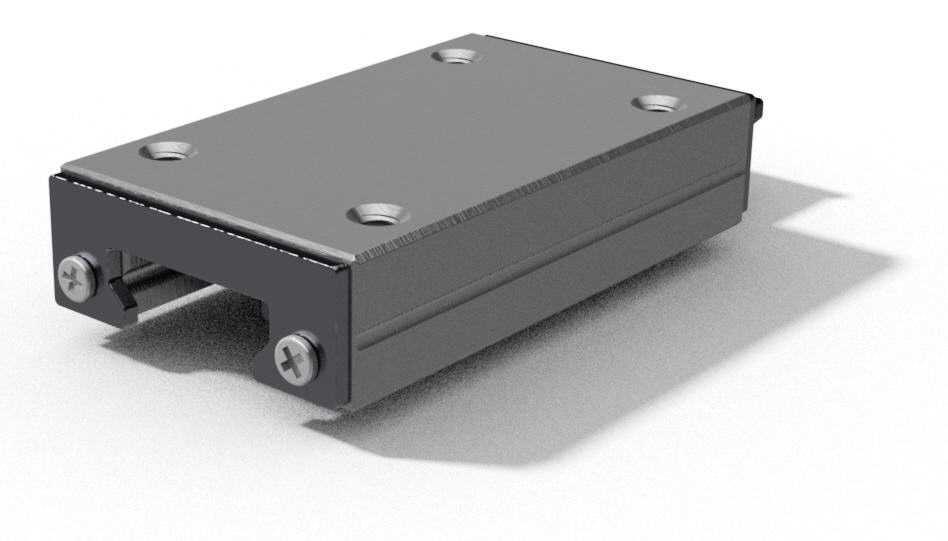

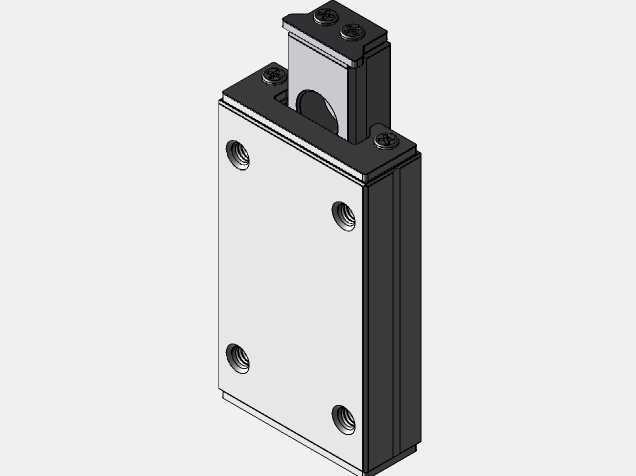

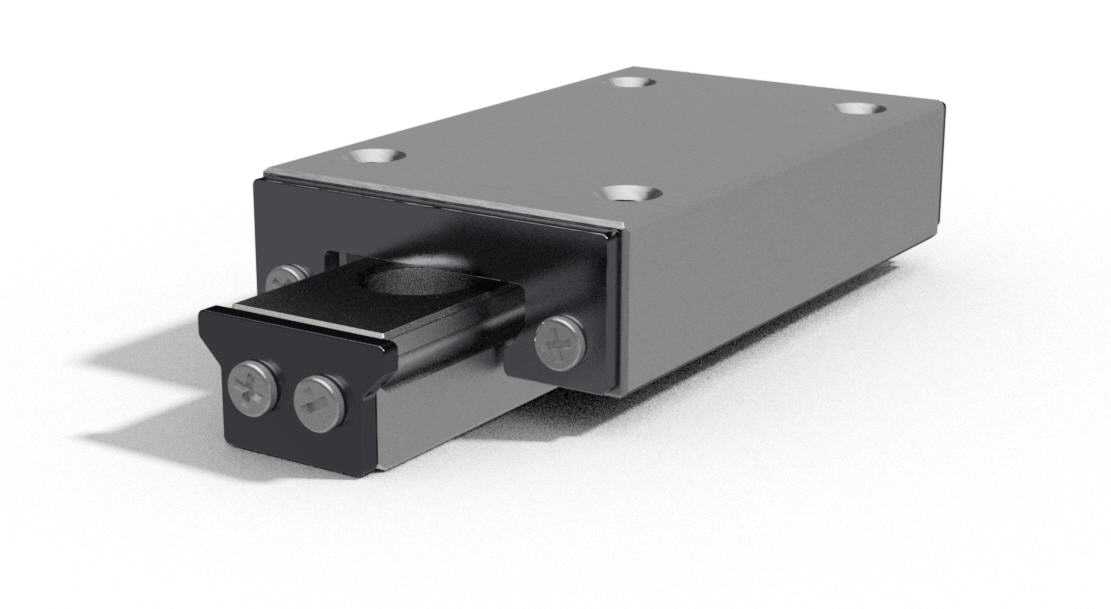

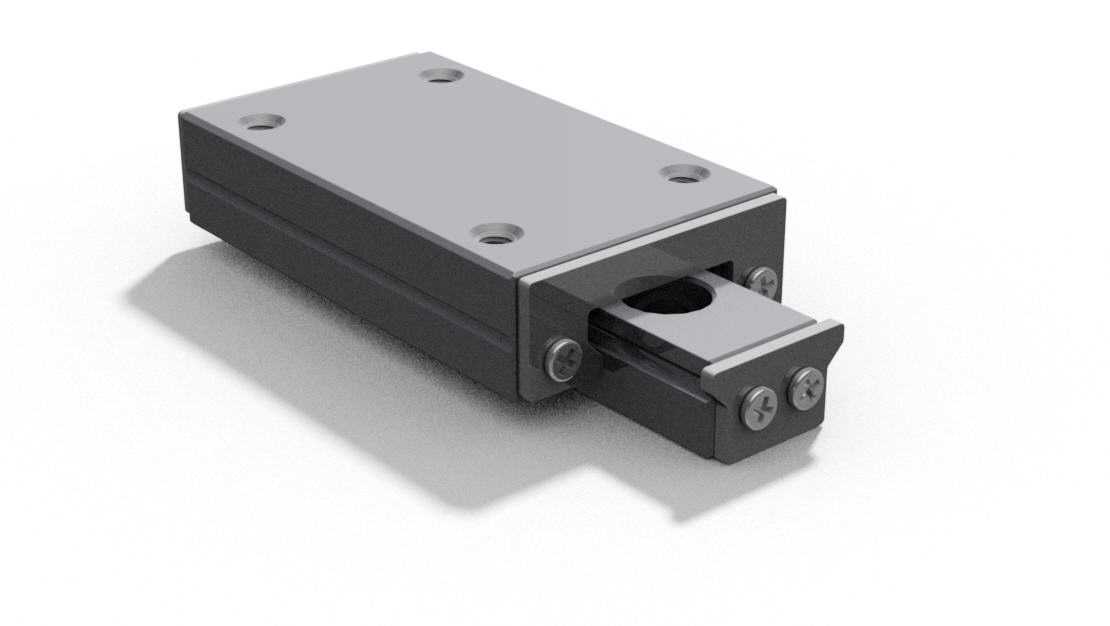

　　从实际功能特性来看，这款滑动装置采用集成式滑块本体设计，不需要额外搭配导轨安装座，自身就集成了滑动摩擦副与安装基准面，顶部预留的四个安装螺丝孔，可以直接锁附负载平台，侧面的十字调节螺丝可用来调整滑动副的预紧力，消除运行间隙，避免轻载高速往复时出现窜动问题。和常见的分离式微型导轨不同，这款滑动装置的滑动接触面做了硬化处理，耐磨性能优于普通铜套类滑动件，日常运行不需要频繁加注润滑脂，维护周期更长，在无尘车间的小型检测工位里使用，也不会因为润滑脂溢出造成工位污染。

　　做结构布局时，首先要明确它的安装边界：本体宽度17mm，意味着安装基座的开槽宽度最小可以做到17.5mm，预留0.5mm的装配调整间隙即可，整体长度30mm，单滑块的有效行程可以根据搭配的导轨长度灵活调整，单滑块本身的静态负载能满足5kg以内的垂直负载、10kg以内的水平负载需求，完全覆盖小型传感器位移调整、小型工件工位切换、点胶头Z轴微调这类常见工况的负载要求。设计安装结构时要注意，滑块的安装基准面在本体的侧端面，做基座加工时要保证安装面的平面度控制在0.02mm以内，避免安装时强行锁附导致滑块变形，出现滑动卡滞的问题。

　　从设计思路层面拆解，这款滑动装置没有采用传统滚珠导轨的循环滚珠结构，而是采用低摩擦系数的滑动摩擦副，一方面是缩小了整体结构尺寸，省去了滚珠回流通道的空间，另一方面也提升了抗冲击能力，在小型冲压设备的出料工位这类存在小幅振动的场景里，不会出现滚珠卡滞、回流不畅的故障。本体采用发黑处理的金属外壳，能在普通车间环境下抵御一定的潮气侵蚀，不需要额外做防锈防护结构，侧面的密封挡片可以阻挡车间里的细小粉尘进入滑动接触面，延长使用寿命。

　　实际选型应用时，要注意它和微型滚珠导轨的适用场景差异：如果是需要高速往复、行程超过100mm的工况，优先选循环滚珠式微型导轨；如果是行程在50mm以内、负载较轻、对安装空间要求极高、运行速度不超过0.5m/s的场景，这款集成式线性滑动装置的综合性价比更高，安装调试也更简便，不需要复杂的导轨平行度调整，只要把基座安装面加工到位，锁上螺丝就能达到预期的运行精度。在做小型医疗检测设备的样本移送机构时，这类滑动装置的低噪音特性也有明显优势，运行时不会产生滚珠循环的细碎噪音，能满足医疗设备的静音要求。

　　很多刚入行的结构工程师做小型设备设计时，容易陷入“选标准件越大越稳妥”的误区，实际上在紧凑空间里，选对适配的小型传动件，既能压缩整体设备的体积，也能降低材料成本与加工难度。这款小型线性滑动装置的安装孔位采用标准化间距设计，和同规格的其他品牌微型滑块安装孔位兼容，后期维护替换也不需要重新加工安装基座，互换性较强。在做三维建模时，要准确还原它的安装孔位深度、侧面调节螺丝的突出尺寸，避免做机构干涉检查时出现误差，导致实际装配时出现零件碰撞的问题，尤其是滑块和导轨配合的间隙尺寸，建模时要按照实际公差带预留调整空间，不要做成零间隙配合，否则实际装配时很容易出现滑动不畅的问题。
