小尺寸集成式丝杆步进线性致动器结构

　　这款小尺寸线性致动器是将步进电机与丝杆传动结构深度集成的一体化直线执行部件，在紧凑空间的直线位移驱动场景中应用十分广泛，常见于医疗检测设备的微量试剂推送、实验室分析仪器的样件工位切换、小型光学设备的镜头焦距微调、电子制造产线的微型物料对位推送等对安装空间、位移精度有较高要求的工况中，相比传统“旋转电机+联轴器+丝杆螺母”的分体式传动方案，这类集成结构省去了中间传动连接件，既压缩了整体安装占用空间，也消除了联轴器装配带来的回程间隙与传动误差，能在有限的安装边界内实现稳定的直线往复输出。从结构设计逻辑来看，这款致动器采用了固定轴式丝杆集成方案，将丝杆直接作为电机转子的输出延伸端，转子内部集成与丝杆匹配的螺母副，

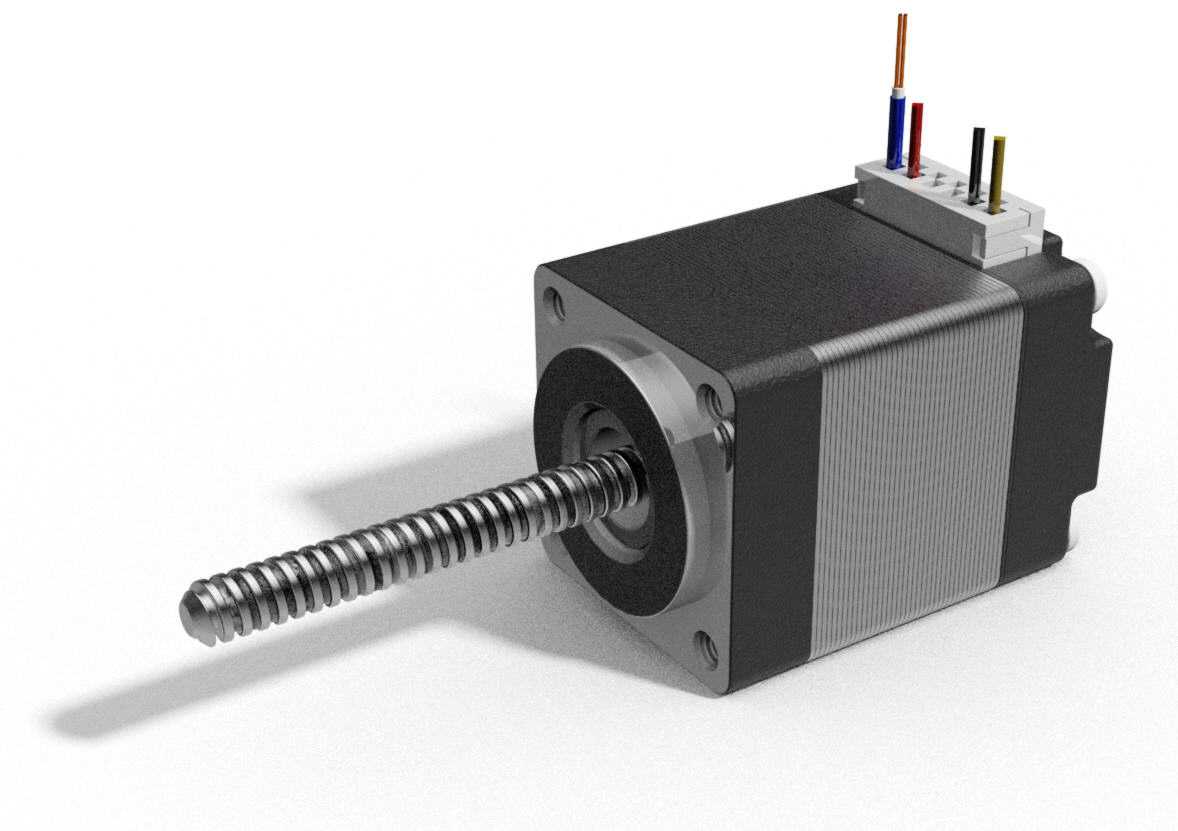

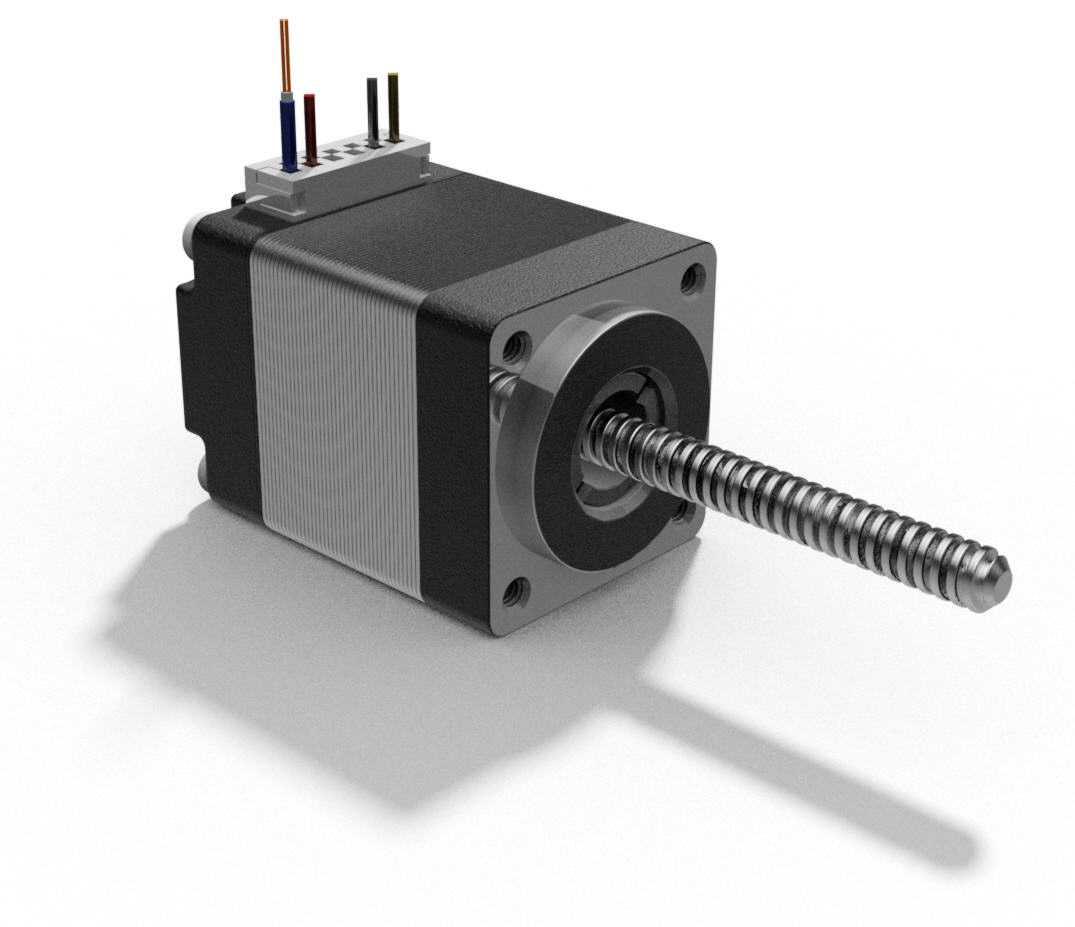

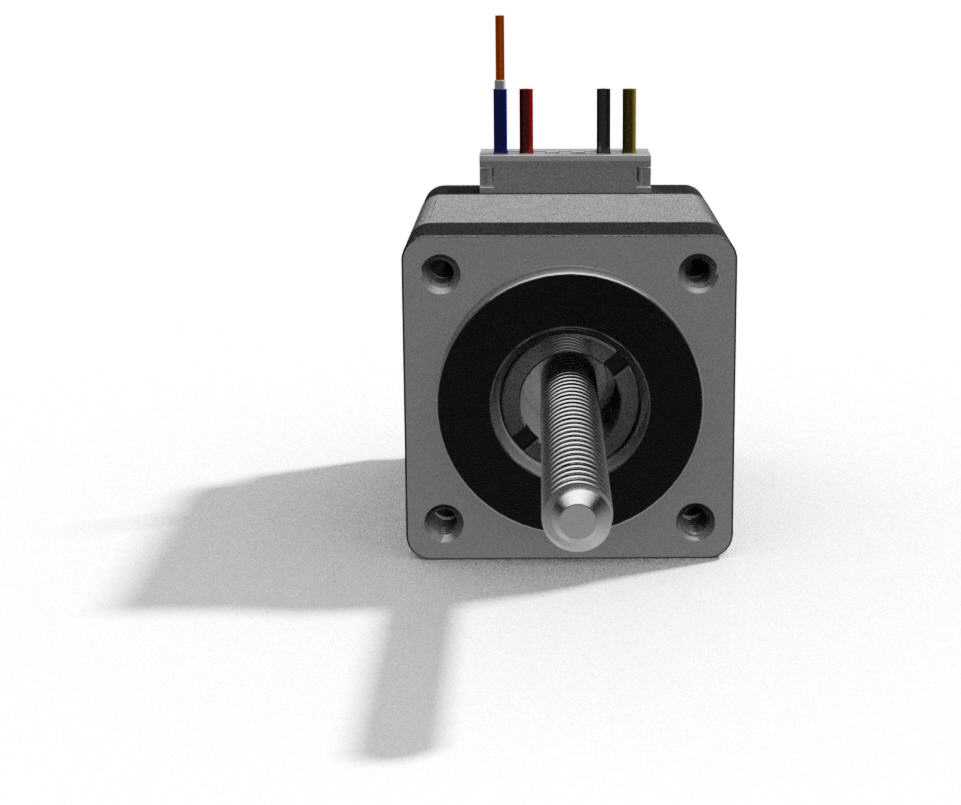

　　当步进电机定子接收到脉冲驱动信号时，转子做定角度旋转运动，通过内置的螺纹副将旋转运动直接转化为丝杆的直线伸缩运动，不需要额外加装外部传动转换结构，整体结构的同轴度由电机端盖与机壳的加工精度直接保证，减少了分体装配时的同轴度调校环节，也降低了传动过程中的径向跳动量。外形尺寸上，这款致动器属于小尺寸规格，机壳采用方形截面设计，四个边角位置预留了内六角安装螺丝孔位，安装时可以直接通过螺丝从端面锁附在设备安装板上，不需要额外设计定制安装支架，安装边界清晰，方形机壳的侧面可以作为定位基准面，装配时靠紧设备的定位凸台即可完成快速定位，能有效缩减装配调校的时间成本。机壳主体采用黑色工程塑料与金属端盖组合的结构，

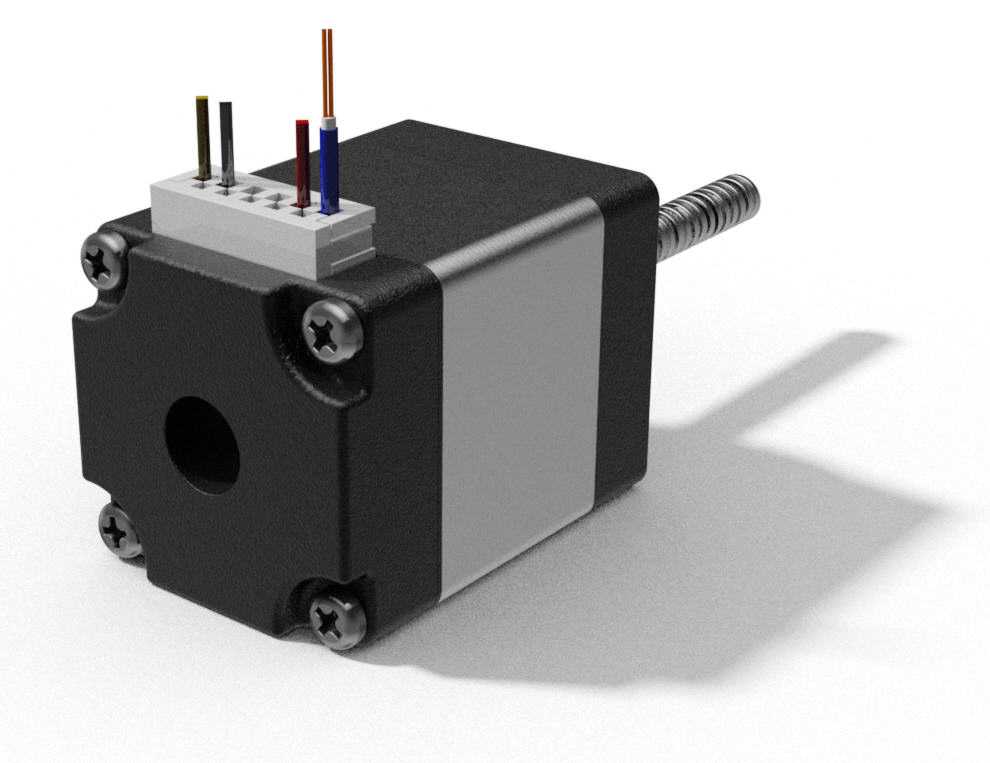

　　金属端盖承担轴承定位与安装受力的作用，保证安装结构的刚性，工程塑料机壳则可以降低整体重量，同时对内部定子绕组起到绝缘防护作用，适配多数对设备自重有要求的便携类检测仪器场景。出线端采用了直插式接线端子设计，四个接线引脚直接集成在电机尾部的接线座上，分别对应步进电机的两相绕组，接线时不需要额外焊接引线，直接将设备驱动线压入端子即可完成接线，后期维护更换时拆装十分便捷，接线座旁的不同颜色引线标识可以帮助装配人员快速区分绕组相位，避免接线错误导致的电机反转或者丢步问题。从实际使用的功能特性来看，这类集成式线性致动器的步进驱动特性可以实现开环状态下的精准位移控制，每接收到一个脉冲信号，丝杆就会对应行进一个固定的步距位移，

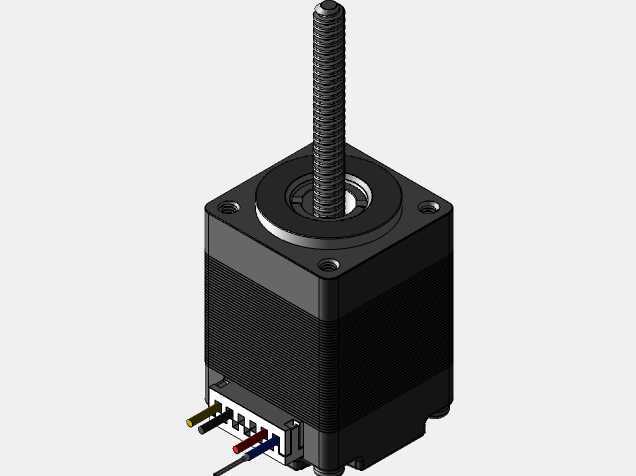

　　配合细分驱动器可以实现微米级的微量位移调节，完全满足小型精密设备的点位驱动需求；丝杆采用不锈钢材质加工，表面经过硬化处理，长期往复运行的磨损量更低，能保证长期使用后的位移精度保持性，伸出端的光杆段可以根据实际使用需求加装定制连接件，对接不同的负载工装，适配多样化的末端执行需求。设计这款结构的三维模型时，需要重点关注几个核心配合尺寸的精度控制：首先是端盖轴承位与转子安装位的同轴度，直接影响丝杆运行时的径向跳动量，建模时需要将两个配合面的基准统一到机壳的中心轴线上，避免装配后出现丝杆卡滞、运行阻力过大的问题；其次是尾部接线端子的引脚间距与伸出高度，要匹配市面上通用的接插件规格，避免出现接线时接插件无法装配的问题；另外四个安装孔的位置度需要严格控制，保证与安装板的孔位完全对应，避免装配时出现螺丝无法穿入的情况。在设备选型适配时，需要结合实际负载的推力需求、运行行程、安装空间尺寸来匹配对应规格的致动器，这款小尺寸规格的致动器推力范围适配百牛级以内的轻负载驱动场景，不适合大推力的重载直线驱动工况，选型时还要注意丝杆的伸出方向与设备内部的运动空间是否匹配，避免丝杆伸出时与设备内部其他结构产生运动干涉。
