卡盘式夹具夹头机械结构设计

项目分类:机械图纸 发布时间:2021-10-29 ID:346776
  • 卡盘式夹具夹头机械结构设计
  • 卡盘式夹具夹头机械结构设计
  • 卡盘式夹具夹头机械结构设计
  • 卡盘式夹具夹头机械结构设计
  • 卡盘式夹具夹头机械结构设计
  • 卡盘式夹具夹头机械结构设计
  • 卡盘式夹具夹头机械结构设计
  • 卡盘式夹具夹头机械结构设计
  • 卡盘式夹具夹头机械结构设计

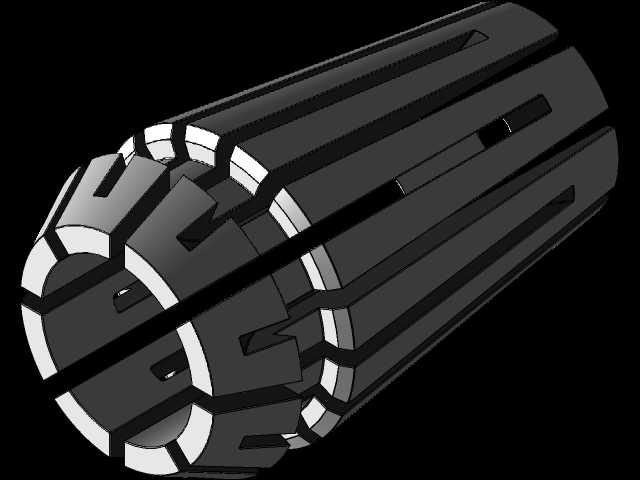

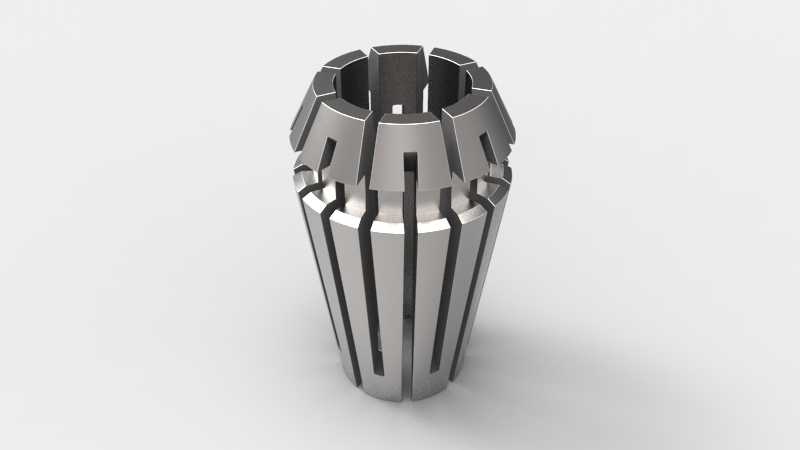

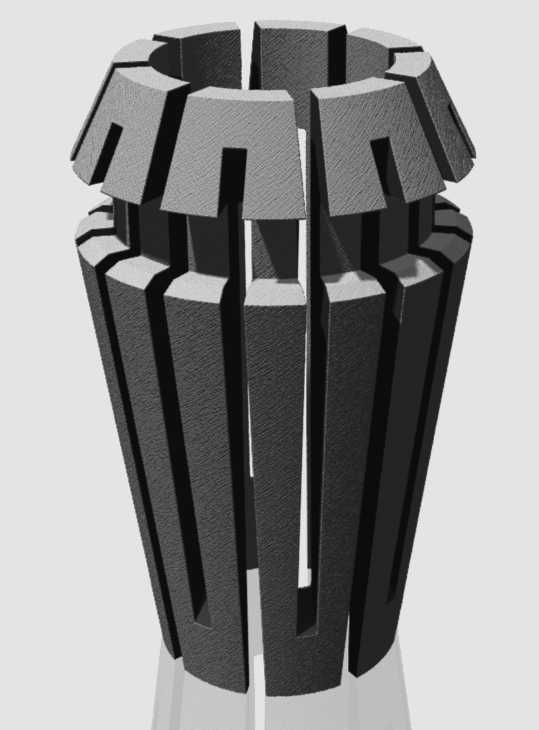

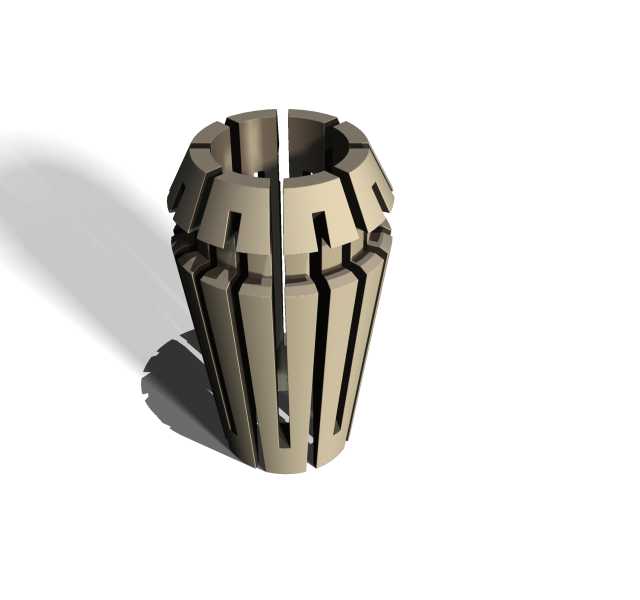

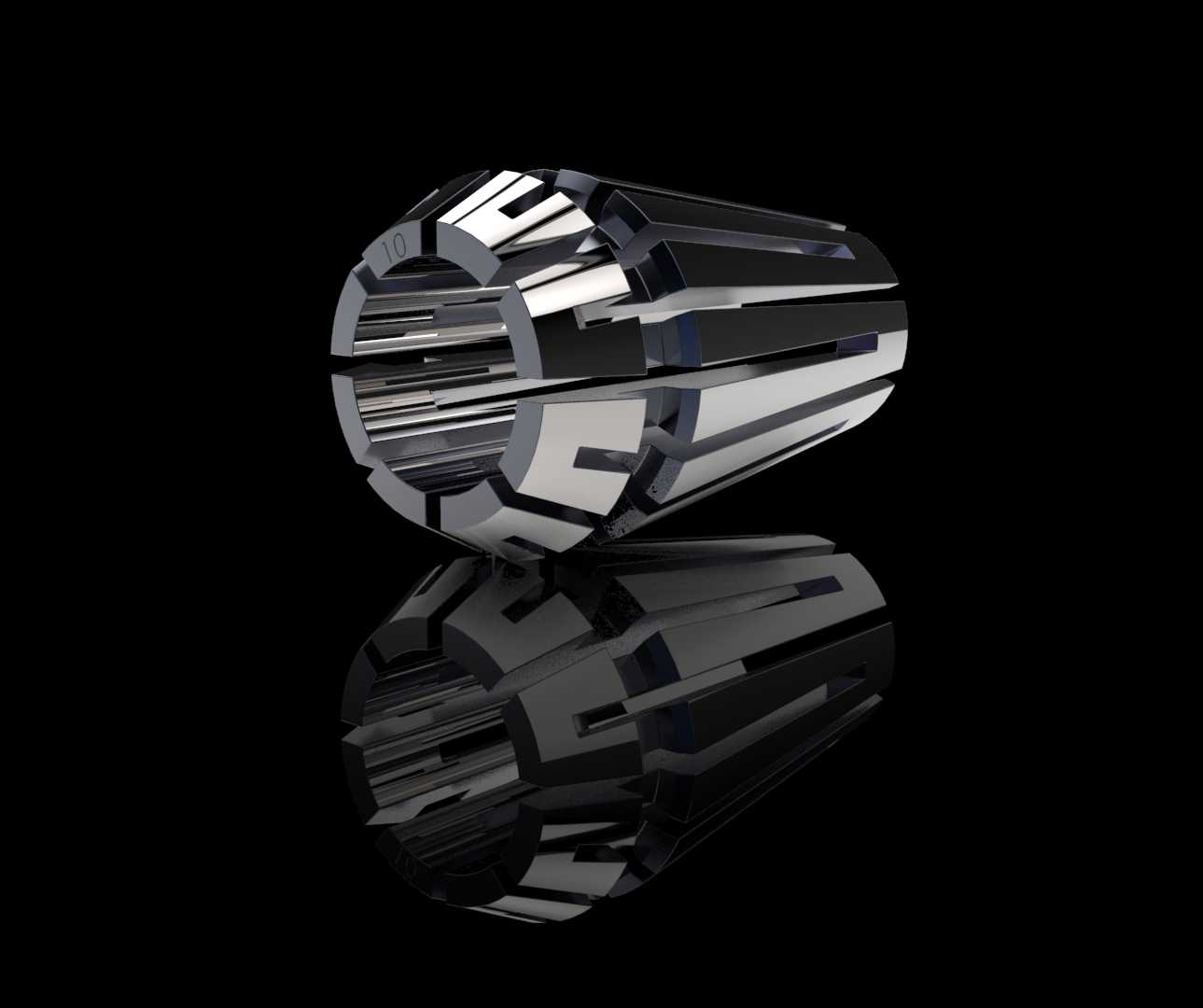

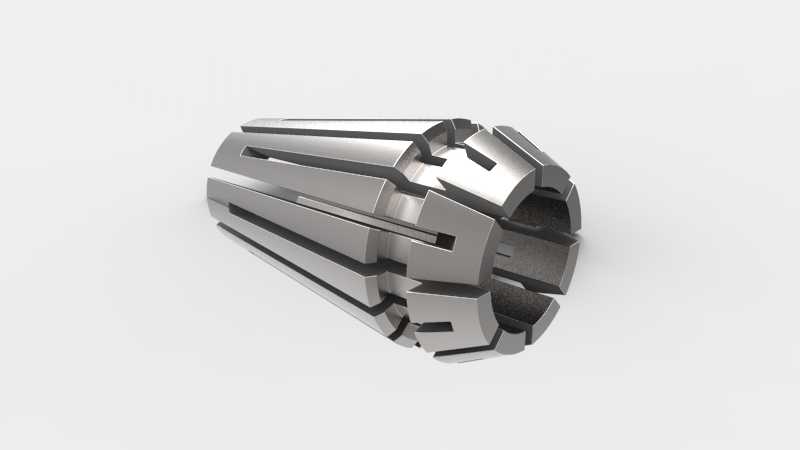

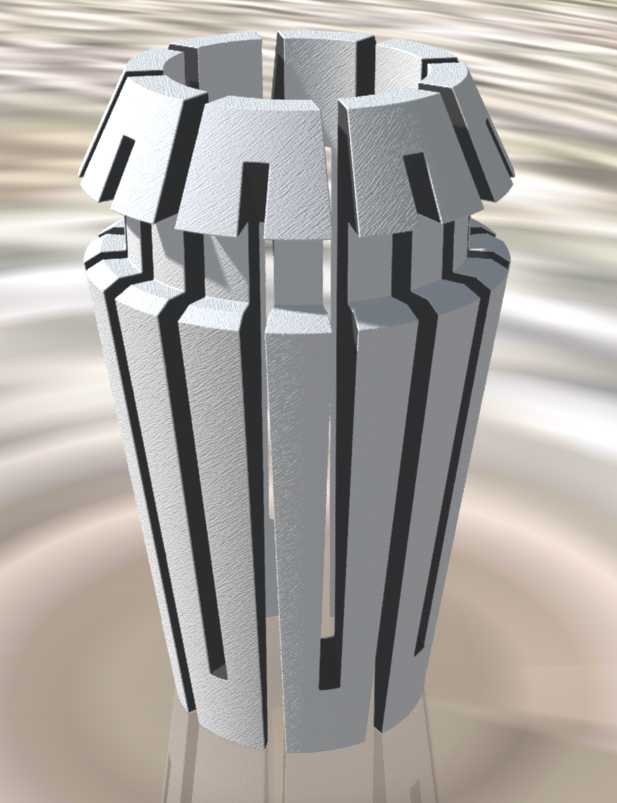

在机械加工、工件装夹的实际生产场景里,这类卡盘式夹头夹具是机床加工工位上极为常用的工装部件,主要承担回转类工件、规则截面坯料的定位与夹紧功能,在普通车床、数控车床、外圆磨床以及部分专用回转加工设备的主轴端都能见到同类型结构的应用。从结构设计逻辑来看,这类夹头采用径向收缩的夹紧原理,通过外部施加的轴向作用力带动夹头瓣体沿锥面滑移,实现对工件外圆的均匀抱紧,相比传统三爪卡盘,这类夹头的夹持同轴度更高,夹紧力分布更均匀,适合对薄壁工件、精加工工件的装夹作业,能有效避免装夹变形导致的加工精度超差问题。

设计这类夹头结构时,首先要匹配对应机床主轴的安装接口尺寸,夹头尾部的连接锥面、锁紧螺纹的参数必须和主轴端的装夹边界完全契合,保证安装后夹头的回转中心与主轴回转中心重合,控制径向跳动量在允许的公差范围内。夹头的瓣体数量通常根据夹持工件的截面形状确定,针对圆形截面工件多采用三瓣或六瓣结构,针对方形、六角形截面工件则会对应设计匹配的夹持内孔型面,瓣体之间的开槽宽度要兼顾弹性变形量与结构强度,开槽过宽会导致夹头刚性不足,加工过程中产生振纹,开槽过窄则会让夹头的收缩行程不足,无法适配公差范围内的工件尺寸,也容易在反复胀缩过程中出现应力集中导致瓣体断裂。

夹头的夹持内孔表面会设计细密的防滑齿纹或者光面结构,针对粗加工坯料采用带齿纹的型面,增大夹紧摩擦力,防止大切削量加工时工件打滑移位;针对精加工后的工件则采用光面夹持,避免齿纹在工件表面留下压痕,影响成品外观质量。夹头的外部锥面与配套的锁紧套锥面需要做配研处理,保证两个锥面的接触面积不低于85%,这样才能让轴向锁紧力均匀转化为径向夹紧力,避免局部受力过大导致夹头瓣体变形,或者局部夹紧力不足导致工件装夹不稳。

从实际使用的工况来看,这类夹头的夹紧行程通常控制在毫米级,适配工件直径的公差范围一般在0.5mm以内,所以在选型和设计时需要根据常用加工工件的直径规格匹配对应内孔尺寸的夹头,部分快换结构的夹头可以在不拆卸锁紧套的情况下快速更换不同内孔规格的夹头瓣体,适配多品种小批量的加工场景,减少工装更换的辅助时间,提升设备的稼动率。夹头的材料通常选用弹簧钢或者合金结构钢制作,经过淬火、回火处理后达到合适的硬度,既保证瓣体有足够的弹性实现反复胀缩,又有足够的耐磨性延长使用寿命,夹持工作面还会做表面强化处理,提升抗磨损能力,减少长期使用后因磨损导致的夹持精度下降问题。

在安装边界的设计上,夹头装配到主轴后,其前端的伸出长度需要根据加工工位的刀具行程、工件的悬伸长度综合确定,伸出过长会导致夹头自身的刚性下降,加工时容易产生振动,伸出过短则可能导致刀具、刀架与夹头本体发生干涉,影响正常加工走刀。夹头的最大外径尺寸也要考虑机床主轴端的防护结构、排屑空间的限制,避免旋转过程中与周边的防护罩、冷却管路发生碰撞。在实际生产应用中,这类夹头除了用于机床加工的工件装夹,还可以拓展应用到焊接工位的工件回转夹持、检测工位的工件定位装夹、自动化生产线的工件移栽夹持等场景,只要是需要对回转类工件进行定心夹紧的工位,都可以基于这类夹头的核心结构做适配性修改,调整夹持范围、连接接口、驱动方式来满足不同场景的使用需求。比如在自动化上下料的场景中,可以将夹头的锁紧驱动方式从手动扳手锁紧改为气缸或者液压缸驱动,实现夹紧动作的自动控制,配合机械手完成工件的自动装夹与拆卸,适配无人化加工的生产需求。设计过程中还要考虑夹头的动平衡性能,尤其是在高转速加工的场景下,夹头自身的质量分布不均会导致高速旋转时产生离心振动,影响加工表面质量,也会加剧主轴轴承的磨损,所以高转速场景使用的夹头在加工完成后需要做动平衡校正,在对应位置去除多余质量,将动平衡等级控制在工况允许的范围内。
