24英寸高塔型CNC机床多工位加工夹具

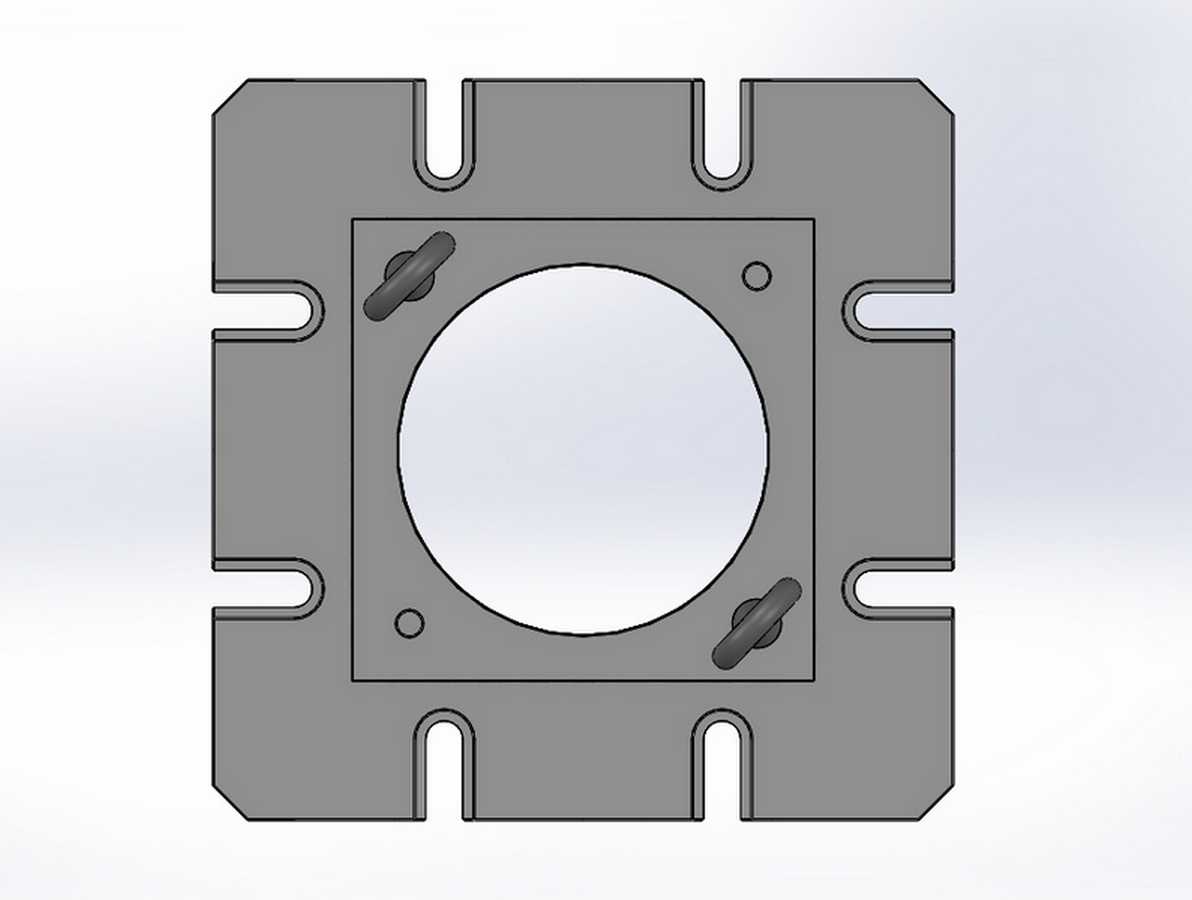

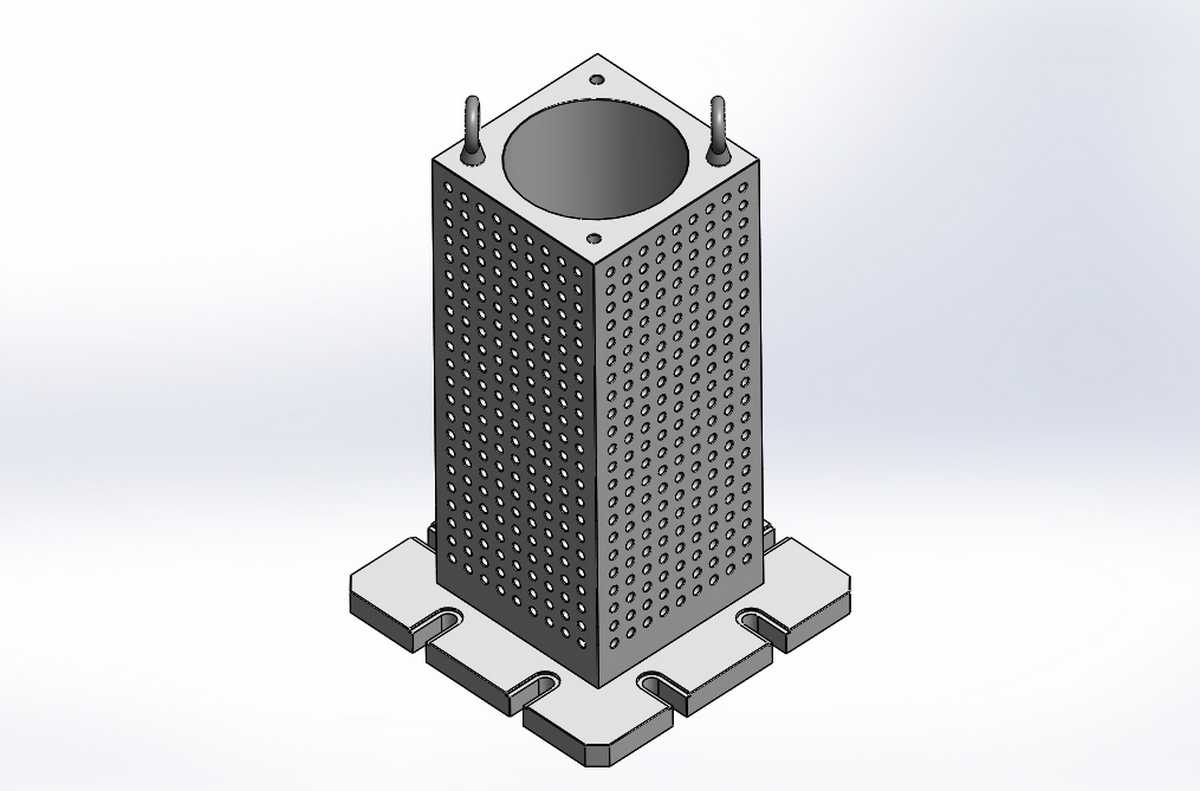

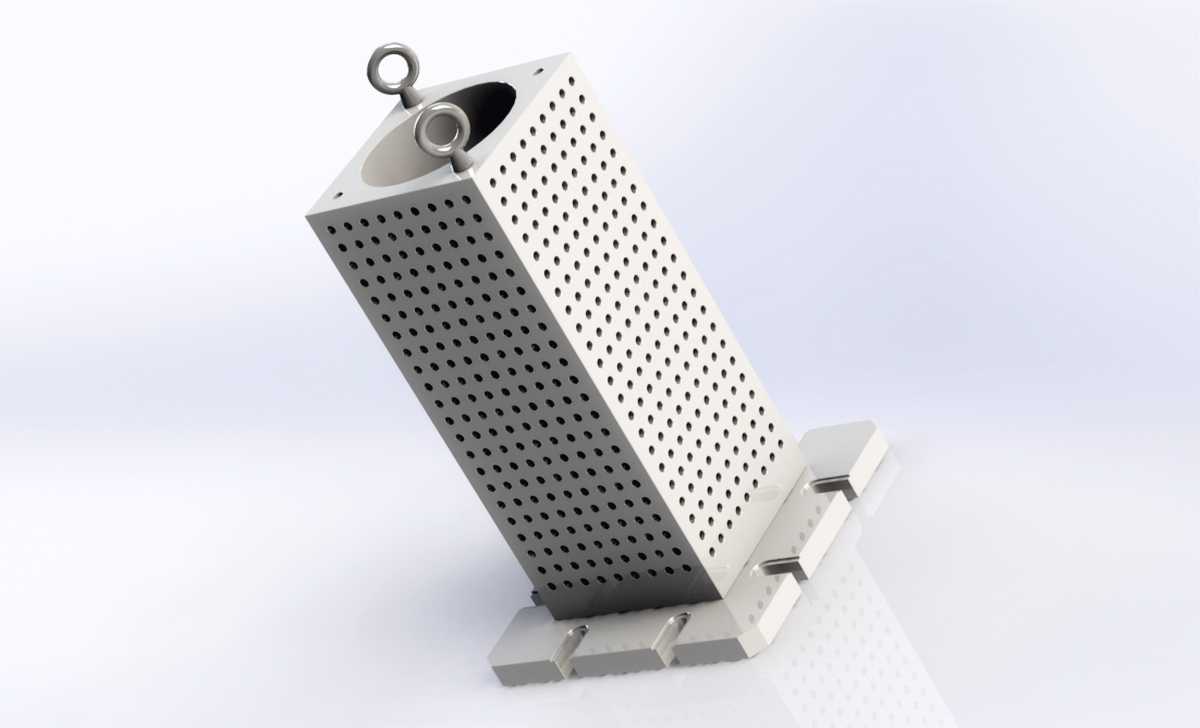

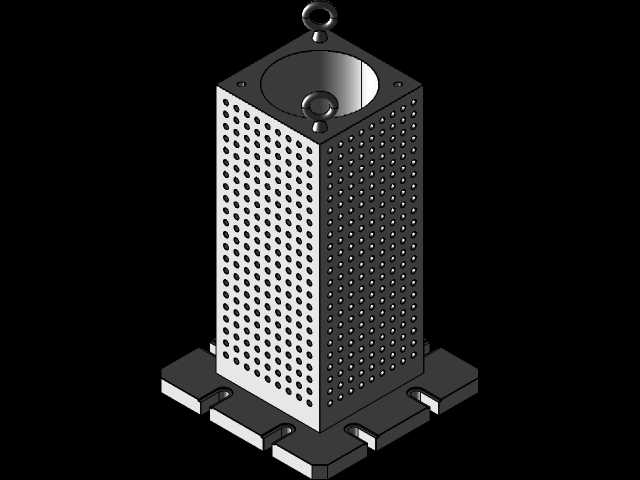

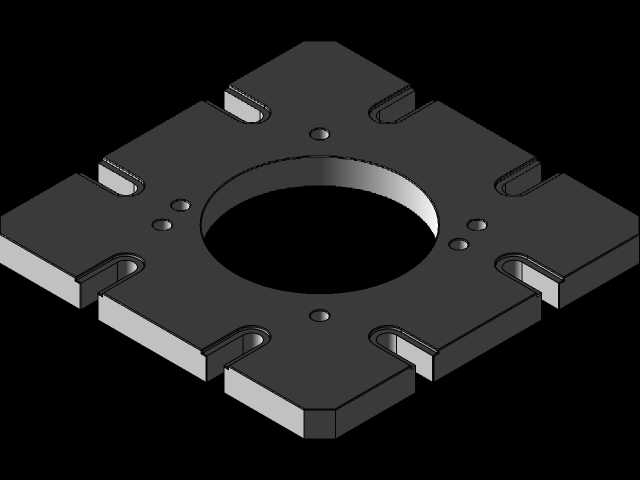

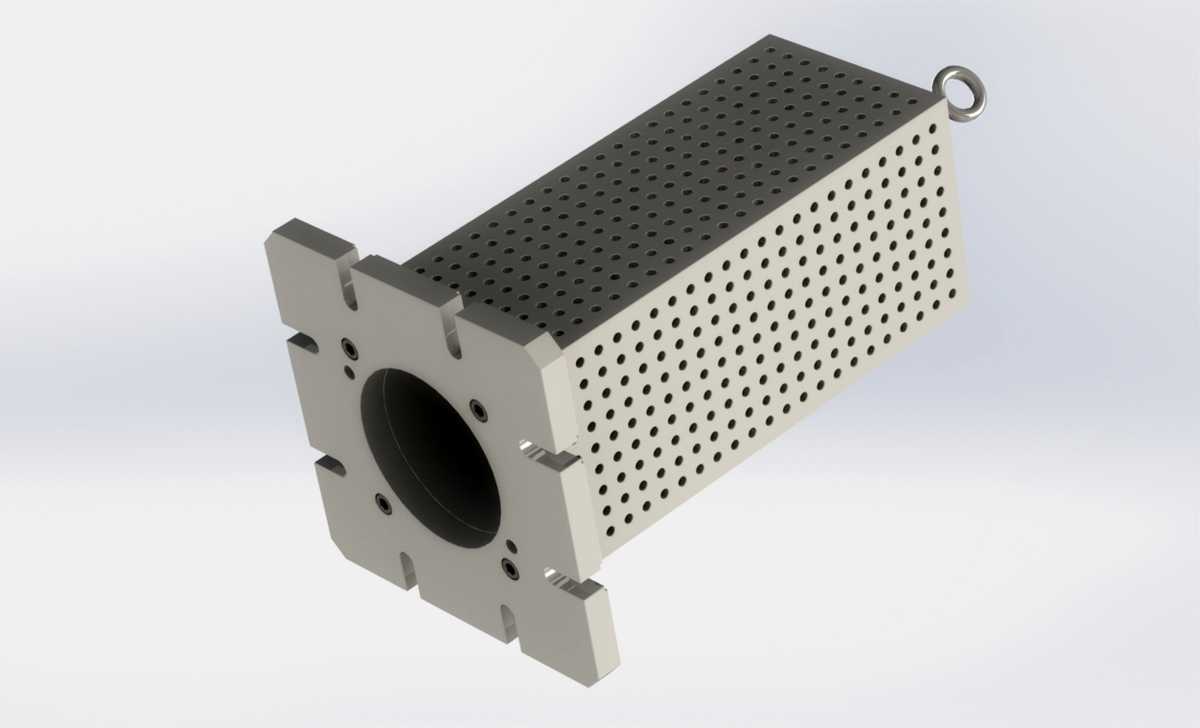

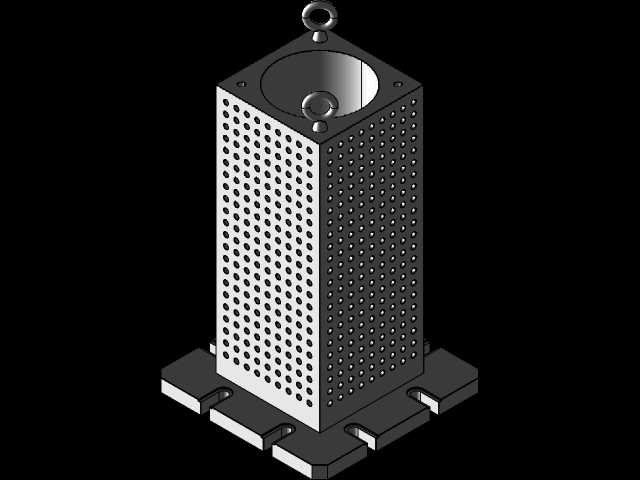

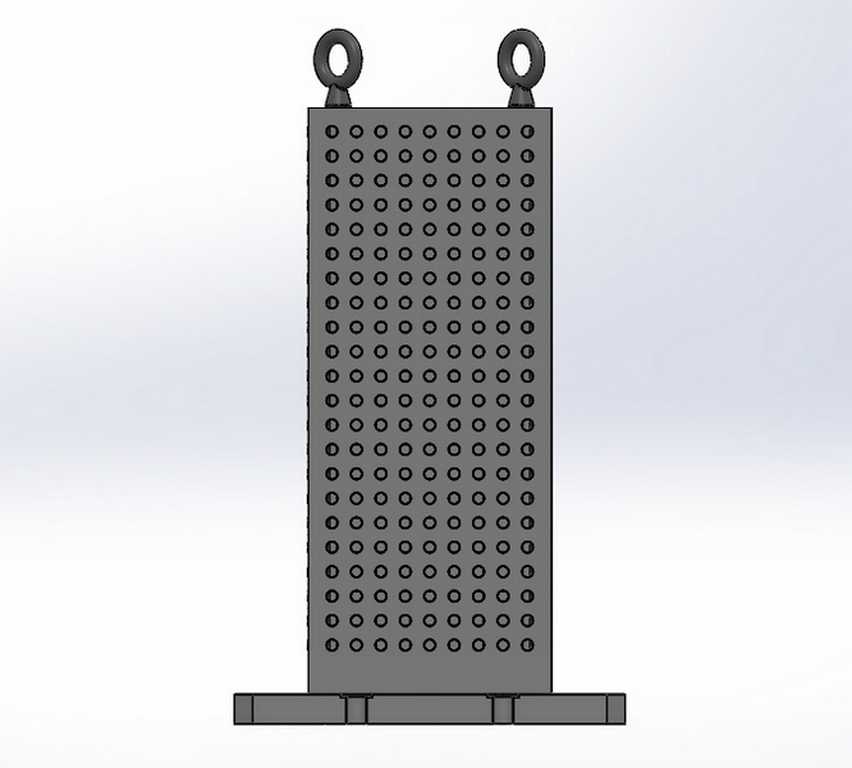

这款高塔型加工夹具主要面向CNC镗床、数控铣床的批量加工场景设计，核心作用是在单台机床上一次性装夹固定多个待加工工件，减少传统单工位装夹带来的频繁换件、重复找正的辅助时间损耗，在中小型精密零件的批量加工工序中，能有效提升设备的实际稼动率，降低操作人员的重复劳动强度。从结构设计逻辑来看，主体采用立式方塔构型，相比同占地面积的平板式工装，可利用的装夹面拓展至四个垂直立面，配合立面均匀排布的标准孔系，能够根据不同工件的外形、装夹点位需求灵活搭配压块、定位销、专用夹头等装夹元件，无需针对每款工件单独制作整块工装基板，大幅压缩了工装准备的周期与成本。主体底部的安装基座采用带定位槽的一体式结构，安装时可直接与机床工作台上的标准T型槽配合定位，通过螺栓完成紧固，安装基准面经过精磨处理，平面度控制在0.02mm以内，保证夹具安装后与机床主轴的垂直度公差满足精密加工要求，避免因工装安装偏差带来的工件形位公差超差问题。塔体顶部设计的两个吊耳结构，是考虑到该夹具整体自重较大，日常转场、更换机床或者入库存储时，可直接通过吊环连接起重设备完成吊装，无需人工抬运，也避免吊装过程中磕碰孔系或者安装基准面，破坏工装精度。立面的孔系采用等间距排布设计，孔位公差严格按照IT7级精度加工，每个孔都可作为定位基准或者装夹锁紧点位，相邻孔位的位置度误差不超过0.015mm，保证不同位置装夹的工件都能获得一致的定位精度，在多工件同时加工时，可减少不同工位之间的精度差，提升批量零件的加工一致性。在实际使用场景中，这类高塔夹具尤其适合小型板类、轴套类、异形支架类零件的加工，比如通讯设备结构件、小型液压阀块、自动化设备非标零配件等，一次装夹可完成多个工件的铣面、钻孔、镗孔、攻丝等多工序加工，操作人员只需要在程序运行间隙完成已加工工件的拆卸与新毛坯的装夹，设备无需长时间停机等待，相比传统单工位工装，加工效率可提升40%以上。设计过程中也充分考虑了排屑问题，塔体的孔系为通孔设计，加工过程中产生的切屑可通过孔位落下，不会堆积在装夹面上影响定位精度，日常清理时只需要使用压缩空气从塔体顶部吹扫，即可将残留切屑从底部排出，维护难度极低。同时塔体与底座之间采用加强筋过渡结构，在承受较大切削力时不会出现塔体偏移或者形变，即使是进行大切深的粗加工工序，也能保证足够的结构刚性，避免振刀导致的工件表面粗糙度不达标问题。安装边界方面，该夹具底座的安装孔位间距适配市面上绝大多数行程在800mm以上的立式加工中心、数控镗床的工作台T型槽间距，无需对机床工作台进行额外改造即可直接安装使用，塔体的高度设计也充分考虑了机床Z轴的行程范围，保证主轴加工到塔体最下方工件时不会出现超程问题，同时最上方工件的加工位置也在主轴的最佳切削刚性区间内，避免主轴伸出过长导致的刚性下降问题。在装夹方案设计上，使用者可根据工件的加工需求，选择单个立面装夹同类型工件，也可在四个立面分别装夹不同工序的工件，配合机床的多工位加工程序，实现混线加工，适配多品种小批量的柔性生产需求，相比专用工装，其通用化程度更高，长期使用的工装成本分摊更低。
