液压气动综合压力测试台架结构设计

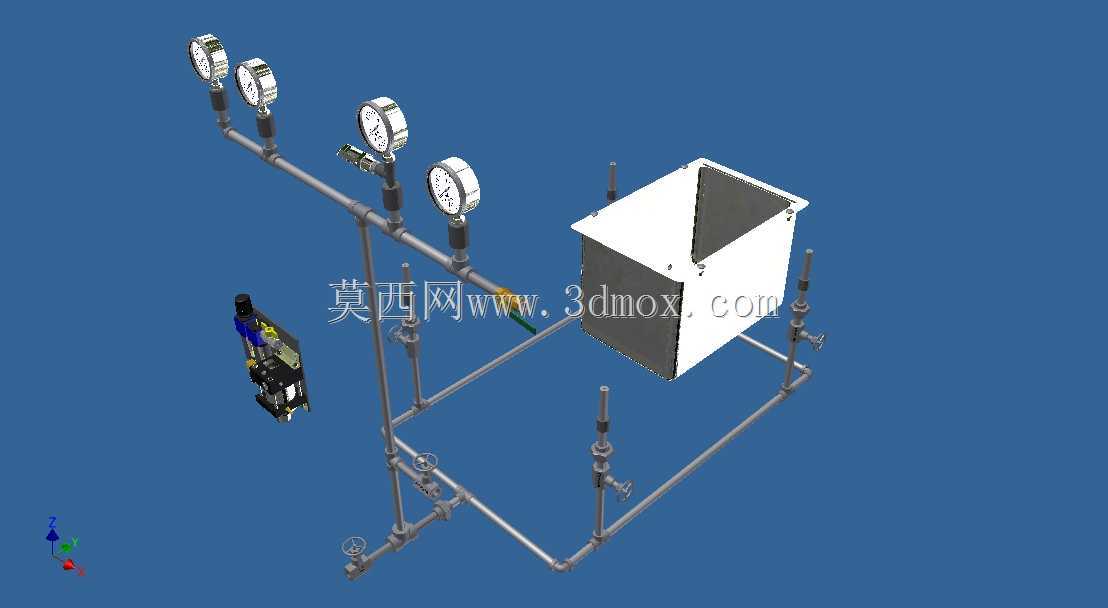

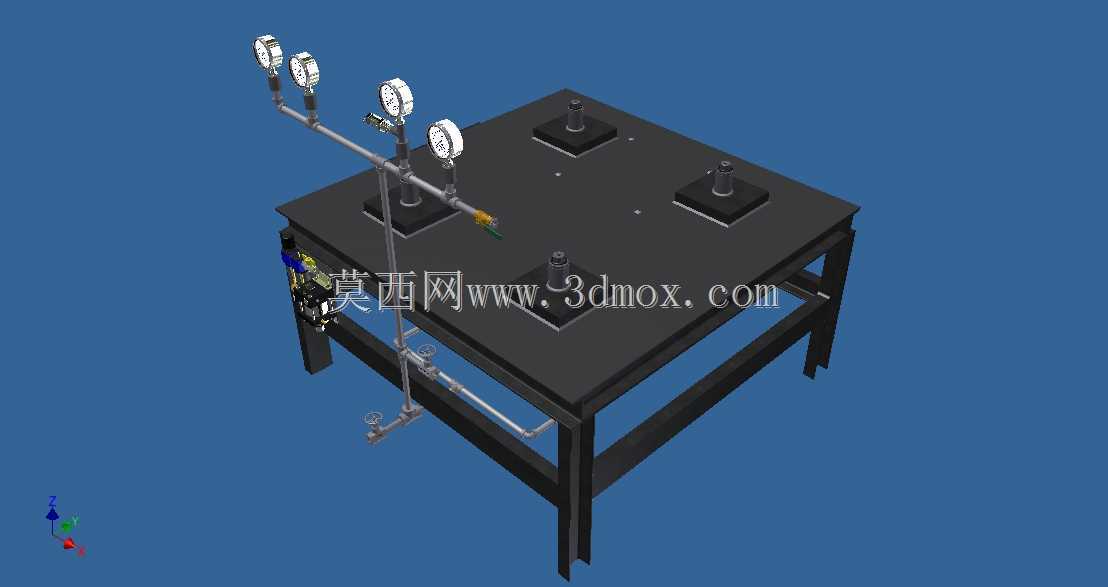

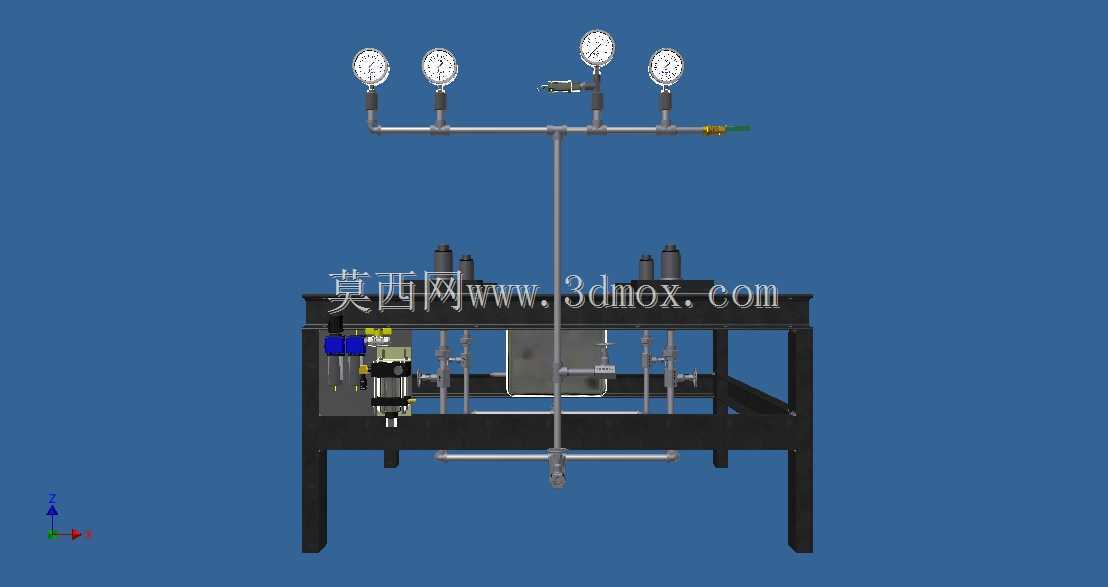

　　该测试台架主要面向液压元件、气动元器件的出厂校验、性能复测场景，可覆盖1500Psi压力等级下的密封性能测试、压力耐受验证、动作响应检测等常规测试需求，在液压阀件生产车间、气动元件质检工位、流体设备维修校验站点都有广泛适配空间。台架主体采用方管焊接框架结构，台面选用加厚钢板加工，整体承重冗余充足，可同时布置四组待测元件安装位，每个安装位都预留了标准接口安装基准，适配不同通径的管接头快速装夹，无需额外改制连接结构即可完成待测件的固定。管路系统采用硬管布排为主、短段软管转接的设计思路，沿台架侧立面与支撑腿内侧走管，既避免管路外露造成的磕碰损伤，也能减少管路弯折带来的压力损失，每路测试支路都独立配置压力表，可实时读取对应工位的压力数值，

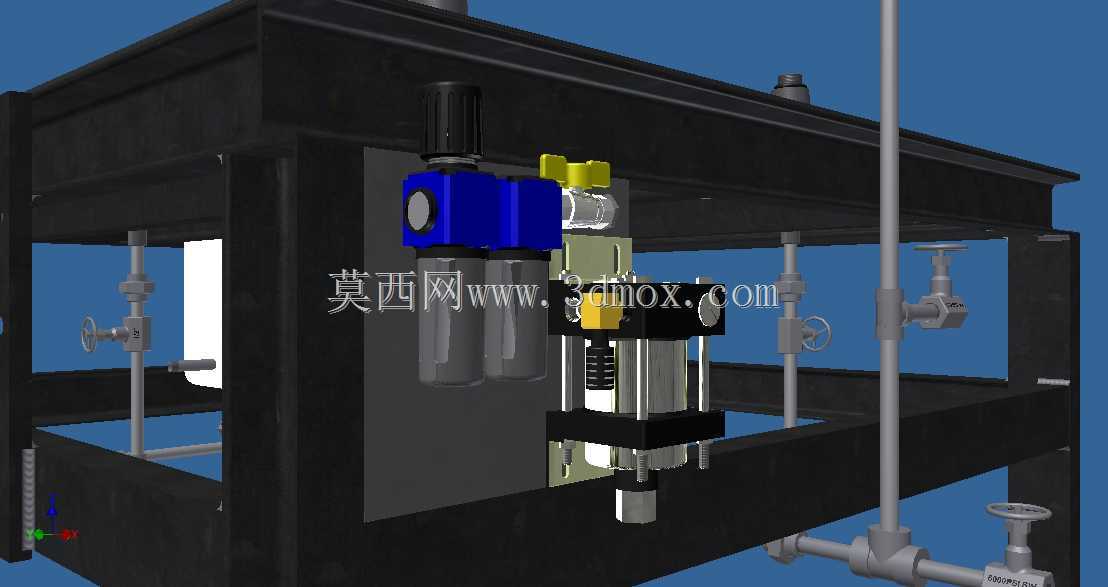

　　压力表安装支架采用可调角度设计，方便不同身高的操作人员直观读表，避免视角偏差带来的读数误差。台架左侧预留了控制阀组安装空间，可集成手动调压阀、截止阀、卸荷阀等控制元件，测试时可独立控制单路工位的压力升降、卸荷排空，不会对其余工位的测试状态造成干扰，台架底部预留了管路汇总接口，可直接对接车间现有液压动力源、压缩空气气源，无需额外配置独立动力单元即可快速投用。从安装边界来看，台架整体占地尺寸适配常规车间质检工位的摆放空间，底部支撑腿预留了地脚螺栓安装孔，可直接固定在混凝土地面，避免高压测试过程中出现台架移位、管路拉扯的风险，台面高度按照人体站立操作的舒适高度设计，操作人员无需弯腰即可完成待测件装夹、阀门操作、数值读取等全流程动作，

　　长时间作业的疲劳度更低。设计过程中充分考虑了测试场景的安全需求，所有管路的额定压力都高于测试最高压力一个等级，接头处都做了防松脱处理，压力表选型也匹配对应压力量程，避免超压损坏仪表，台架边角都做了倒角钝化处理，避免操作过程中磕碰划伤。
