剖分式立式安装水管工块轴承座

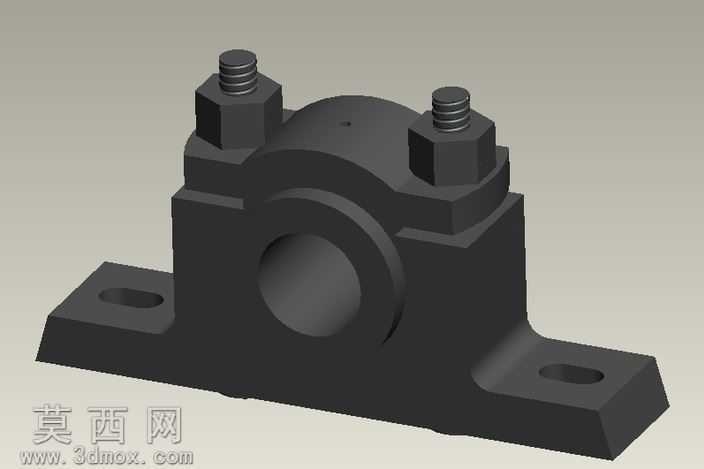

本模型为剖分式立式水管工块轴承座，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循机械设计通用规范，对各部件的装配公差、配合间隙做了符合实际生产要求的参数预留。模型整体采用对开剖分式结构，分为底座、上盖两个主体部分，二者通过顶部对称布置的六角头螺栓组件实现锁紧固定，螺栓与上盖安装孔采用间隙配合设计，可模拟真实装配过程中的拆装操作，方便使用者理解轴承座的装配逻辑。底座部分采用双侧延伸安装脚结构，每个安装脚处设计有长圆形安装通孔，可适配一定范围内的安装位置偏差，降低实际安装时的对位难度，底座中部为半圆形轴承容纳腔，与上盖的半圆形腔体组合后形成完整的轴承安装空间，可适配对应规格的滚动轴承，实现对传动轴的稳定径向支撑。材质渲染方面，整体部件采用铸铁材质表现，通过调整材质的粗糙度、金属度参数，还原铸铁件哑光深灰的真实质感，螺栓紧固件则采用略深的金属材质区分，突出装配层级；渲染过程中采用柔和的环境漫反射光源，搭配定向主光源凸显结构的棱边与腔体轮廓，清晰展现各部分的结构形态。设计思路上，该轴承座针对水管管路配套的传动轴支撑场景开发，剖分式结构无需穿轴安装，可在传动轴已布设完成的状态下完成轴承座的装配与维护，大幅降低现场安装与后期检修的操作难度；底座的安装孔位、腔体直径、螺栓间距均参考通用轴承座的标准尺寸序列设计，具备实际生产参考价值，模型完整还原了倒角、铸造圆角等工艺细节，避免锐边结构，符合铸造类零件的工艺设计要求，可用于机械结构教学、装配模拟、设备方案展示等多种场景。
