小型航空起落架手动传动机构结构设计

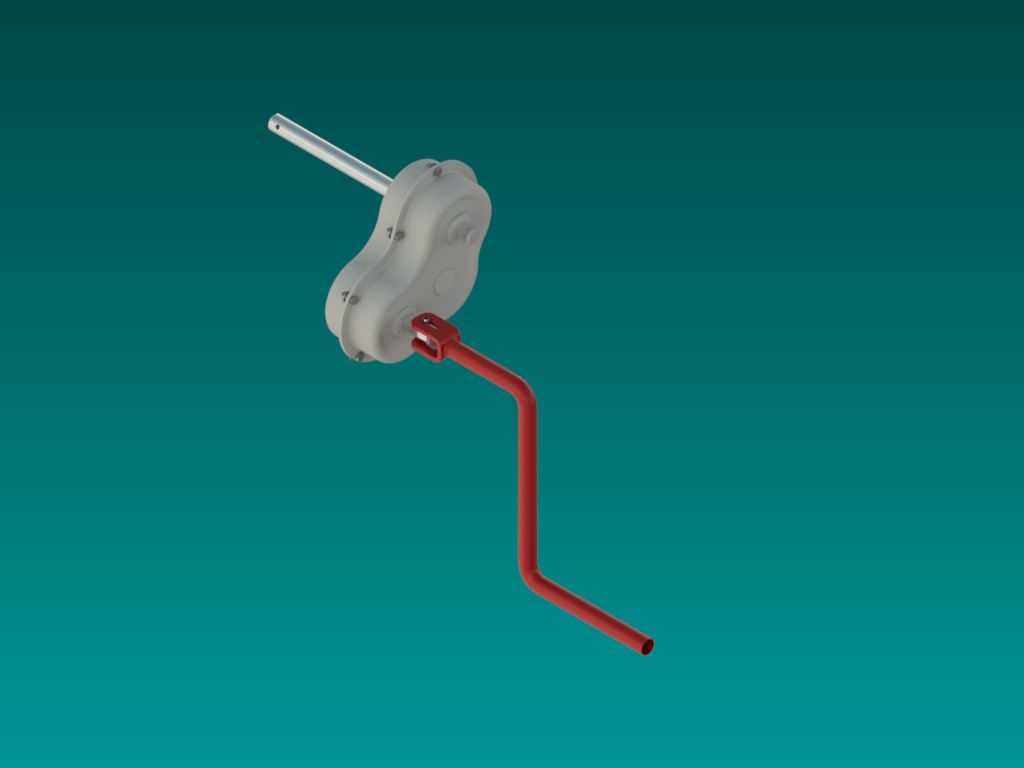

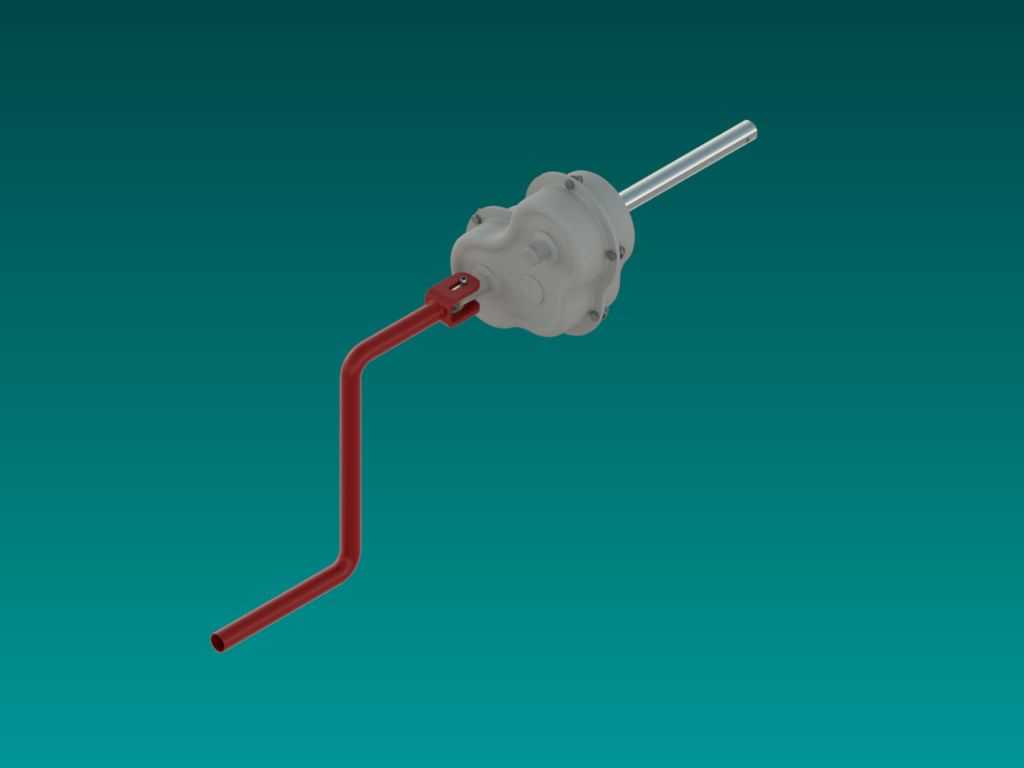

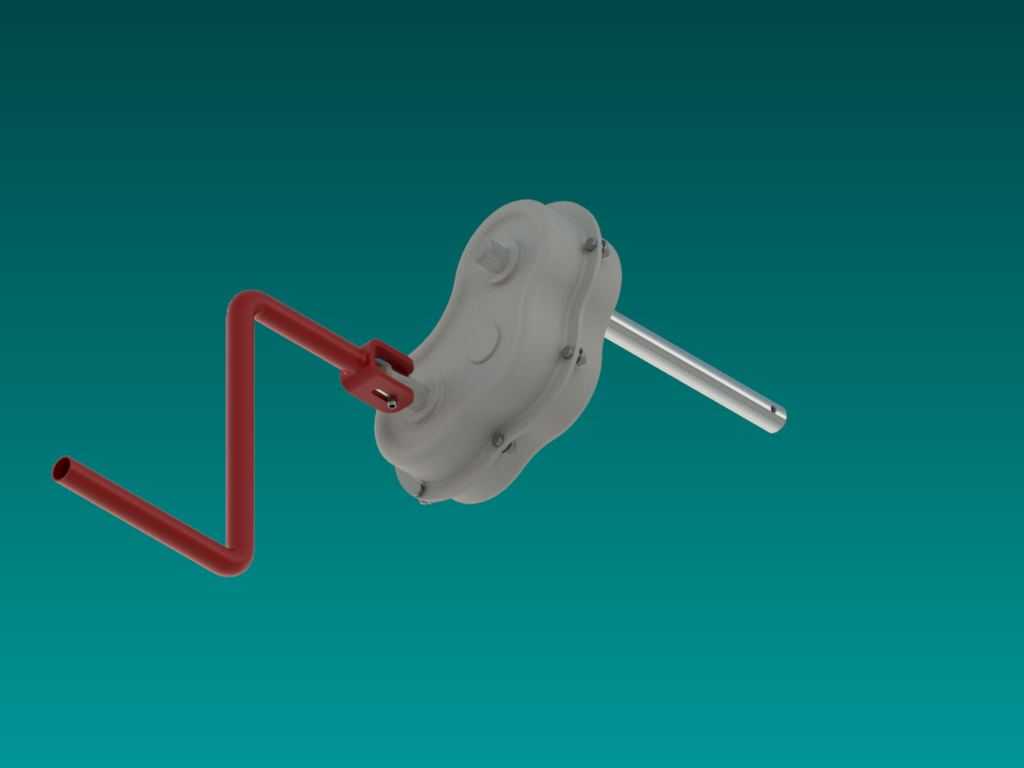

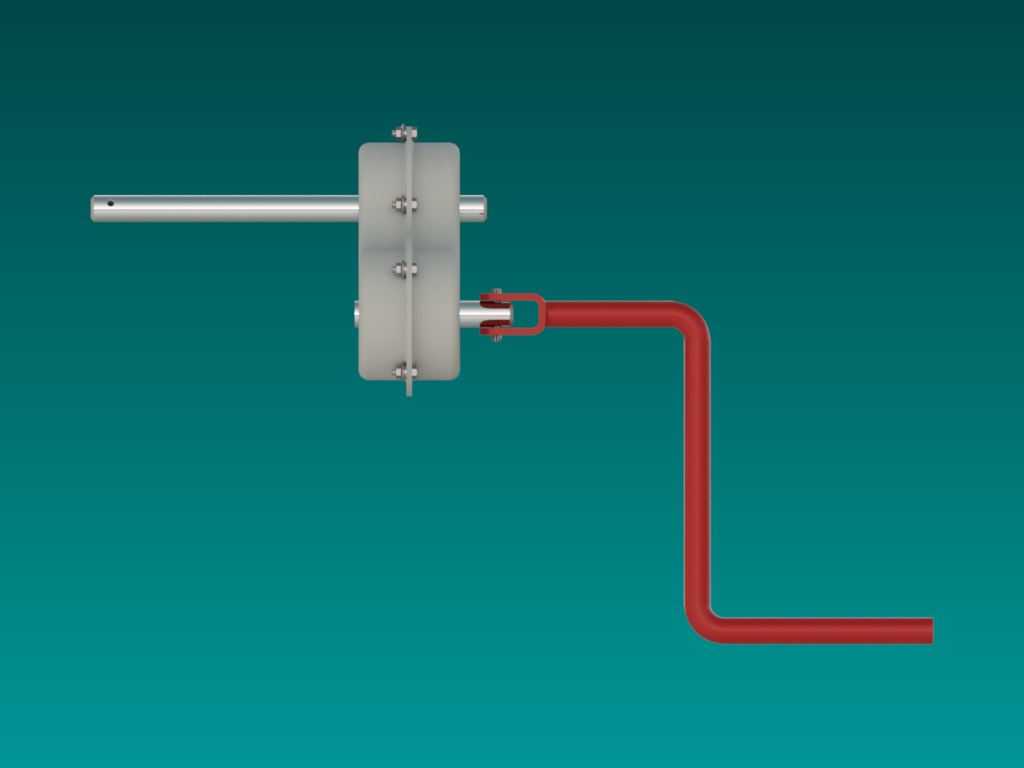

在轻型通航飞机、小型无人机以及缩比验证机的起落架系统设计中，手动传动机构是应急放下场景、低成本构型方案里不可或缺的核心部件，很多入门级轻型飞行器为了压缩整机制造成本、降低机载液压或电控系统的复杂度，会保留纯机械手动的起落架传动路径，作为主驱动系统失效后的备份操作通道，也有部分超轻型飞机直接采用手动传动作为主起落架的收放驱动方式，完全省去额外的动力驱动单元，进一步降低整机自重。这套传动机构的核心功能是将输入端的手动旋转扭矩，通过内部的齿轮减速组换向传递后，输出为起落架收放动作所需的摆转驱动力，输入端的长直杆是操作手柄的连接轴，使用时可外接可拆卸的摇把，操作人员在座舱内转动摇把即可带动整个机构运转，输出端的弯管结构是与起落架支柱摇臂的连接端，通过销轴铰接后，可将机构输出的旋转运动转化为起落架绕转轴的摆转动作，完成收放过程的驱动。从结构设计思路来看，整个机构采用了封闭壳体式布局，内部的齿轮传动副完全包裹在压铸成型的壳体内，一方面可以避免飞行过程中的气流夹带沙尘、水汽进入传动啮合面，减少户外停放、低空飞行时的杂质侵入磨损，另一方面封闭壳体也能储存润滑脂，让齿轮副长期处于脂润滑状态，降低日常维护的频次，不需要每次飞行前都对传动啮合点做润滑保养。壳体的外形采用了贴合内部齿轮排布的不规则轮廓，没有做多余的冗余结构设计，尽可能压缩壳体的整体体积，避免在机身安装区域占用过多的内部空间，毕竟轻型飞机的机身内部空间十分有限，起落架舱周边往往还要布置轮舱盖板、锁止机构、位置传感器等其他部件，紧凑的壳体轮廓能更好适配狭小的安装边界。输入端的长轴做了表面渗碳硬化处理，因为手动操作时输入扭矩的波动范围较大，遇到起落架机构卡滞时操作人员往往会施加更大的扳动力，轴体表面硬化后可以避免与壳体支撑孔配合的位置出现磨损旷量，延长整个机构的使用寿命，轴体伸出壳体的位置设置了防尘密封圈，能阻挡外部的雨水、灰尘从轴孔进入壳体内部。输出端的弯管采用了空心薄壁结构设计，在保证足够扭转强度的前提下尽可能降低自身重量，弯管的弯折角度是根据起落架收放的行程范围确定的，当输入端转动到极限位置时，弯管的摆转角度刚好匹配起落架完全放下、完全收上两个锁止位置的行程要求，不需要额外设置行程放大或转换的连杆结构，减少了整个传动路径上的铰接点数量，也就降低了传动间隙产生的概率，能让操作人员在手动操作时清晰感知到起落架的到位反馈，避免出现操作到位但机构未锁止的隐患。安装边界方面，壳体上的三个固定安装孔采用了三角形排布，这种排布方式可以在使用较少固定螺栓的前提下，保证机构安装后的抗扭转刚度，安装时只需要在机身的承力隔框上对应位置加工三个安装孔，使用螺栓加自锁螺母固定即可，不需要设计复杂的安装支架，进一步降低了机身结构的设计复杂度。机构的整体重量控制在较低水平，不会给轻型飞机带来过多的重量负担，内部的齿轮传动比经过匹配设计，手动操作时的输入扭矩控制在普通人可以轻松施加的范围内，即使是没有经过专业训练的操作人员，也能在应急场景下顺利完成起落架的放下操作，不会因为操作力过大导致无法驱动机构。在实际应用场景中，这类手动传动机构除了用于轻型飞机的主起落架收放，也可以用于尾轮起落架的锁止操纵、地面停机时的起落架手动锁定操作，部分航模爱好者制作大比例像真航模时，也会参考这类结构设计模型的起落架收放传动系统，兼顾仿真外观和实际的动作功能。设计过程中没有追求过高的加工精度，因为手动操作的传动机构允许存在一定的传动间隙，只要间隙量控制在不影响操作手感、不会导致到位位置偏差过大的范围内即可，适当放宽加工精度要求也能降低零部件的制造成本，适配轻型飞行器低成本的设计定位，壳体的合箱面采用了密封胶加定位销的装配方式，既保证装配时的齿轮啮合位置准确，也能避免内部润滑脂泄漏，同时防止外部杂质进入。整个传动路径没有设置多余的离合、缓冲结构，因为手动操作本身就具备一定的柔性感知能力，操作人员可以通过手柄的反馈力判断机构是否卡滞、是否到位，相比带动力驱动的传动系统，纯机械手动结构的可靠性更高，不存在电源故障、液压泄漏导致的失效风险，作为应急备份结构时的可靠性优势十分明显。
