活地板驱动输送机构结构设计

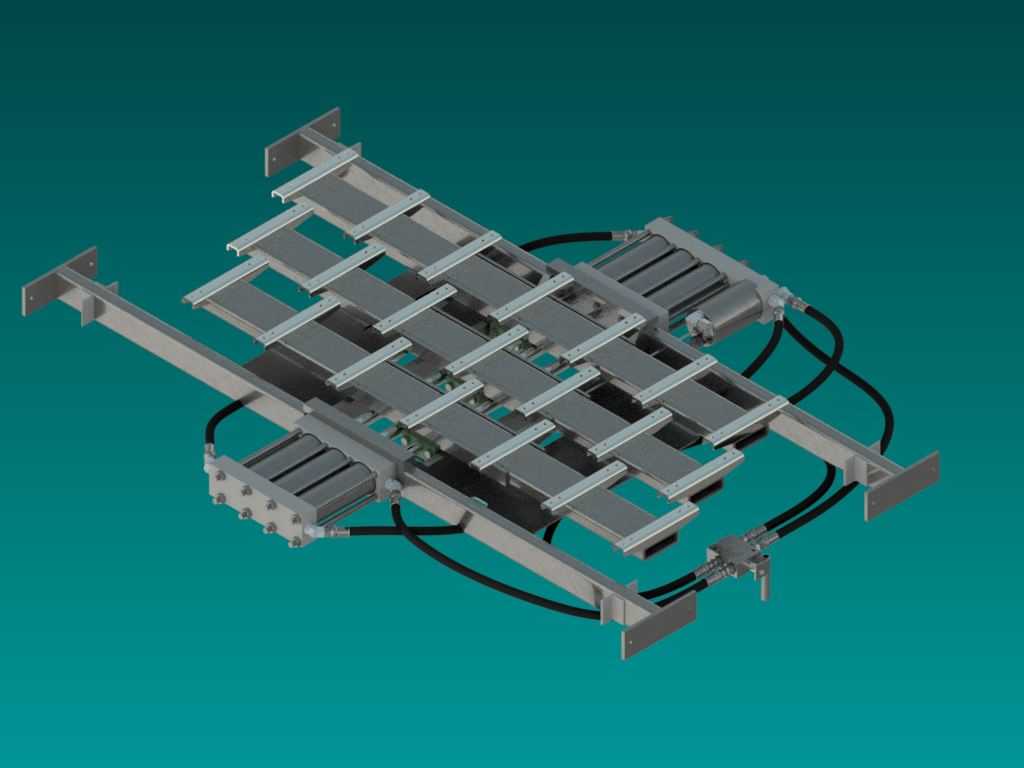

在散料转运、仓储物流分拣、生产工序间工件输送的场景里，活地板驱动机构是替代传统皮带、辊道输送的一类特殊执行结构，尤其适配表面易刮损、形态不规则或是需要平稳承托移位的物料输送需求，相比常规输送形式，它不需要在输送面预留传动件的外露间隙，能避免细小物料卡滞、工件表面被传动部件剐蹭的问题，在轻工包装、农副产品转运、工业零部件工序流转的工位上都有实际应用。这套驱动机构采用对称式双列框架作为承载基体，主体承托梁采用标准型钢拼焊加工，安装端预留了与设备主机架连接的固定支耳，支耳上开有长圆形调节孔，可在安装时适配不同主机架的孔位偏差，也能在后期维护时调整驱动组件的张紧余量，整体框架的宽度方向尺寸适配常规600-1200mm宽度的活地板单元，长度方向可根据输送段的实际需求拼接同规格驱动段，单段驱动的有效输送行程覆盖1.5-3m的常用区间，不需要额外增设中间支撑结构就能保证运行刚度。驱动端采用双侧同步驱动的布局，两侧的驱动气缸通过同步阀控制气路通断，保证两侧推板的动作行程完全同步，避免活地板单元在移位过程中出现偏载卡滞，气缸的安装座采用浮动连接结构，能抵消框架加工过程中产生的形位公差，避免气缸杆长期受径向力出现密封件过早磨损的问题。气路管线采用拖链内置式排布，所有软管都沿着框架内侧的走线槽固定，不会在设备运行过程中与活动部件产生剐蹭，气路接头全部采用快插式密封接头，在现场维护时能快速更换损坏的气管元件，不需要整体拆解管线布局。活地板的承托条采用耐磨非金属材质嵌装在金属安装座上，承托面高出金属框架上表面2mm，所有承托条的上平面平面度控制在0.5mm/m以内，保证物料放置后不会出现局部倾斜，承托条的安装座通过T型螺栓固定在横向滑动梁上，可根据被输送物料的外形尺寸调整相邻承托条的间距，适配不同尺寸规格的物料承托需求，不需要重新加工安装孔位。横向滑动梁与框架主体之间采用直线导轨副作为导向元件，导轨的安装基准面经过铣削加工，保证每根滑动梁的运行方向与输送方向平行度误差不超过0.2mm/m，滑块采用带密封端盖的自润滑型号，在常规车间环境下不需要频繁加注润滑脂就能保证长期运行顺畅，导轨两端都设置了聚氨酯缓冲限位块，避免滑动梁运行到行程端点时出现刚性碰撞产生噪音和结构变形。整个驱动机构的动作逻辑采用步进式往复循环，驱动组件带动滑动梁完成抬升、前移、下降、回退的四步循环动作，通过每一次循环的固定步距将承托面上的物料向前平稳推送，步距可通过气缸的磁环开关位置进行调整，适配不同输送节拍的工位需求，动作过程中承托面始终保持水平状态，不会让物料在输送过程中出现翻滚、滑落的问题，对于易碎、易变形的工件输送场景，这种驱动形式比传统的振动输送、皮带输送的适配性更强。在安装边界上，这套驱动机构的底部预留了100mm的管线布置空间，可直接固定在设备的主机架横梁上，不需要额外增设安装底座，驱动端的气路接口统一设置在机构的同一侧，方便现场施工时统一排布气源管线，机构的总高度控制在220mm以内，能嵌入到各类输送设备的台面下方，不会额外占用过多的设备安装空间。结构拆分上整个装置分为框架基体、驱动气缸组、滑动梁组件、承托条组件、气路管线组几个独立模块，每个模块都可单独拆解更换，在某一部件出现磨损损坏时，不需要整体拆解整个机构就能完成备件更换，降低现场维护的停机时间。在设计过程中，所有受力部位的连接螺栓都采用防松垫圈加螺纹胶的防松结构，避免长期往复运行产生的振动导致螺栓松动，所有金属结构件表面都经过喷塑处理，能适应车间内的油污、粉尘环境，不会轻易出现锈蚀掉漆的问题。
