拖车底盘后部接线连接结构设计

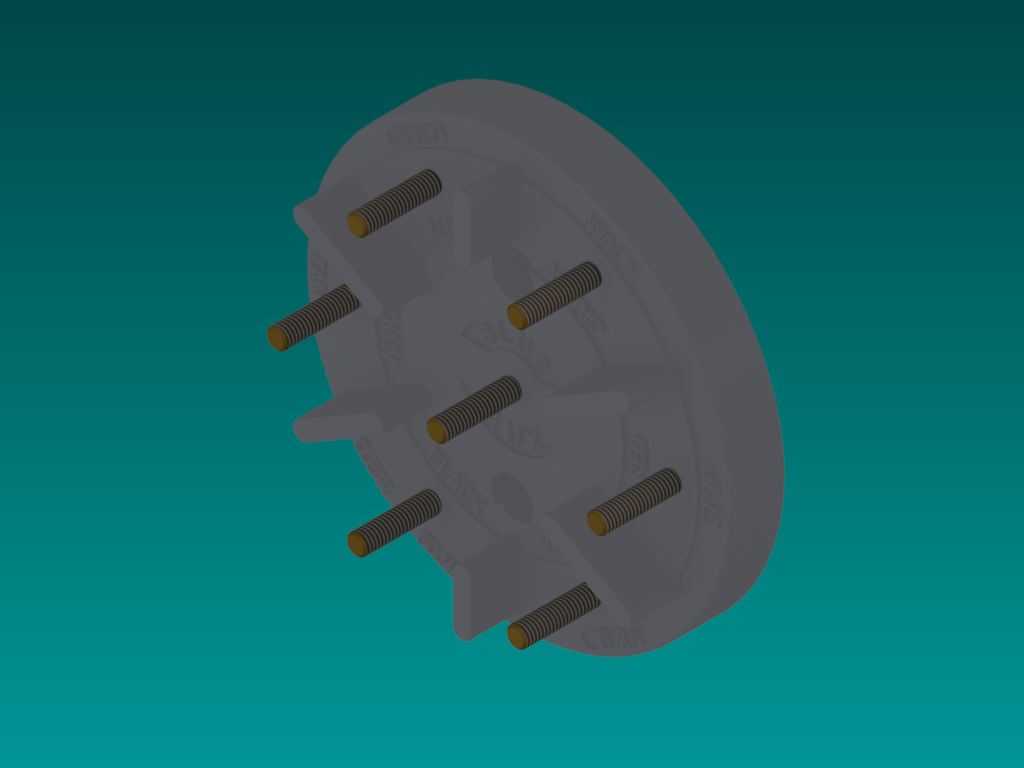

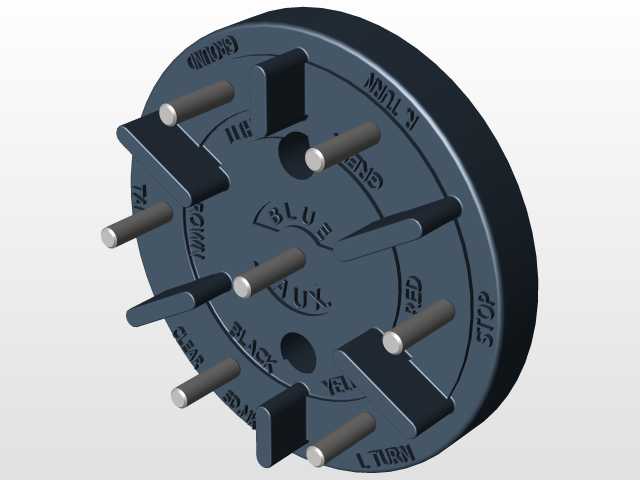

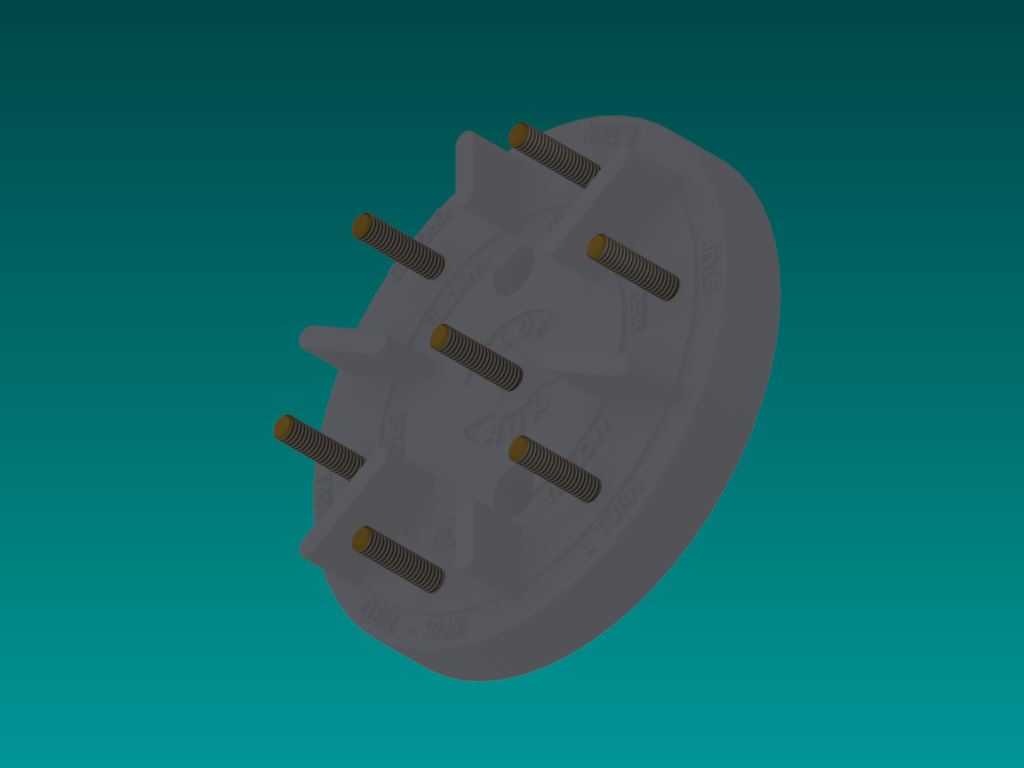

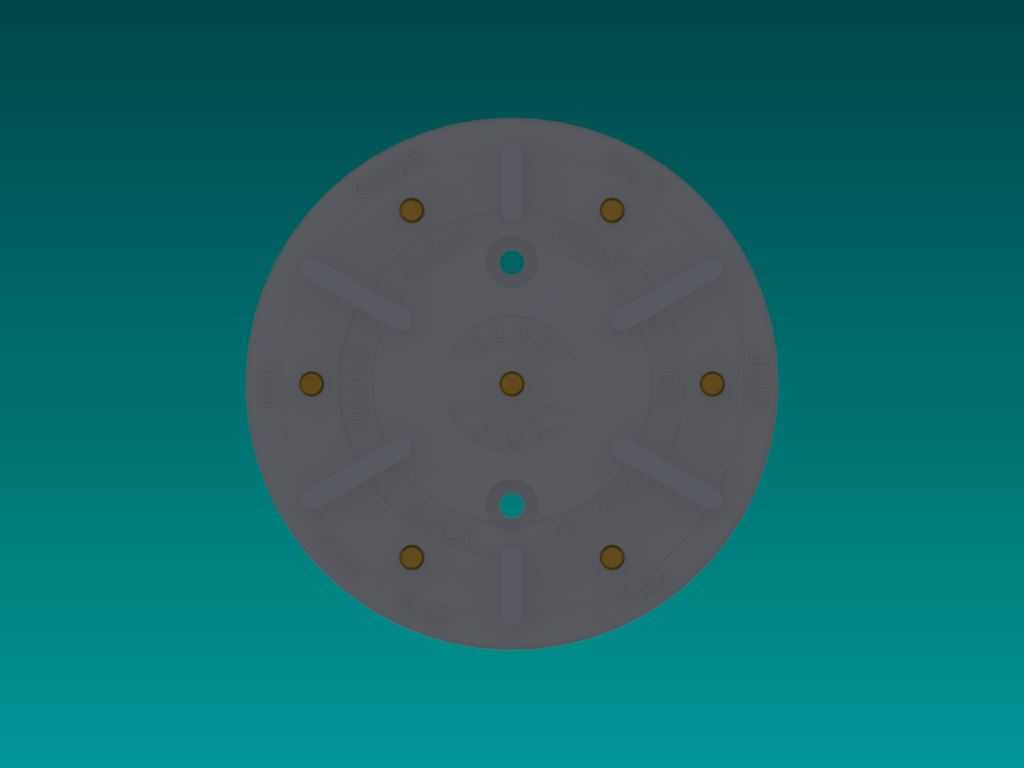

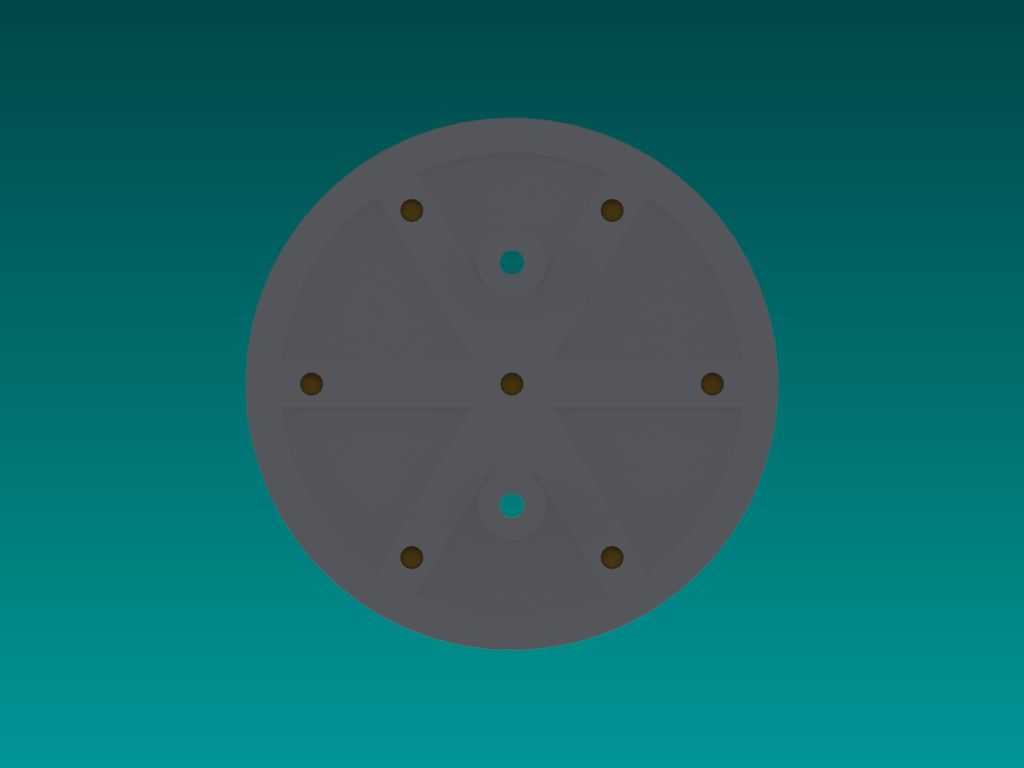

在拖挂类设备的底盘后部电路布设场景中，接线结构的可靠性直接决定了拖车灯组的信号传输稳定性，尤其是在非铺装路面行驶、雨天涉水作业的工况下，接线部位的防松、绝缘、定位精度都有明确的工程要求。这款接线结构采用圆盘式主体布局，整体为扁平圆形构型，盘面均匀分布6个接线端子安装位，端子采用内嵌式铜质嵌件设计，每个嵌件与盘面注塑为一体，避免长期振动下出现端子松脱、接触电阻增大的问题。盘面中心区域设置两个上下对称的定位通孔，用于穿装固定螺栓，安装时可直接贴合底盘后部的预制安装平面，两个定位孔的孔位公差控制在±0.1mm范围内，确保安装后接线板与底盘安装面完全贴合，不会出现悬臂受力导致的板体开裂问题。

从电路连接逻辑来看，6个接线端子分别对应拖车尾灯的不同功能回路：包括示宽灯回路、刹车灯回路、左右转向灯回路、倒车灯回路以及接地回路，每个端子周边预留了足够的导线压接空间，可适配1.5-2.5平方毫米的多股铜芯导线，端子表面做镀锡处理，防止长期使用后氧化导致的接触不良。盘体边缘做了均匀分布的6道径向加强筋，从中心定位孔区域一直延伸到盘体边缘，既提升了整体结构强度，又能在安装时作为导线排布的导向槽，让不同回路的导线沿筋条间隙排布，避免导线交叉堆叠造成的绝缘层磨损。

设计过程中充分考虑了底盘后部的安装边界，整体盘体厚度控制在8mm以内，安装后突出底盘平面的高度不超过10mm，不会与拖车挂钩、后防护栏等周边部件产生运动干涉。盘体采用耐候性工程塑料注塑成型，可在-40℃到85℃的环境温度范围内保持结构强度，不会因为夏季高温暴晒出现变形，也不会因为冬季低温脆裂。接线端子的嵌装深度达到5mm，压接导线后，端子与导线的连接点完全埋入盘体内部，配合安装面的密封垫片，可实现IP65级别的防护能力，高压洗车、雨天行驶时不会有水渗入接线部位造成短路。

在实际装车验证过程中，这款接线结构可适配多数轻型拖挂车、农用拖车的后部灯组接线需求，安装时无需额外制作转接支架，直接通过两个中心固定螺栓即可完成定位，每个接线端子旁预留了标识刻印位置，可直接在盘体表面刻印回路标识，避免维修时出现接线错误。相比传统的接线排式结构，这种圆盘式一体化接线板减少了零散部件的数量，安装效率提升40%以上，同时因为整体为封闭结构，泥沙、灰尘不易堆积在接线部位，后期维护时仅需检查固定螺栓的预紧力即可，无需频繁清理接线端子的氧化层和积尘。

考虑到底盘行驶过程中的持续振动工况，每个端子安装位的背面都设置了防震橡胶垫的安装槽，固定接线板时，橡胶垫被压紧在盘体与底盘安装面之间，可吸收路面传递的高频振动，避免导线与端子连接部位因为长期振动出现断线问题。盘体的外边缘做了R3的圆角处理，安装和维护过程中不会划伤操作人员的手部，也不会磨损导线的绝缘层。两个中心定位孔的周边做了局部加厚处理，螺栓拧紧时的压紧力通过加厚区域均匀分散到整个盘体，不会因为局部应力集中导致盘体开裂。
