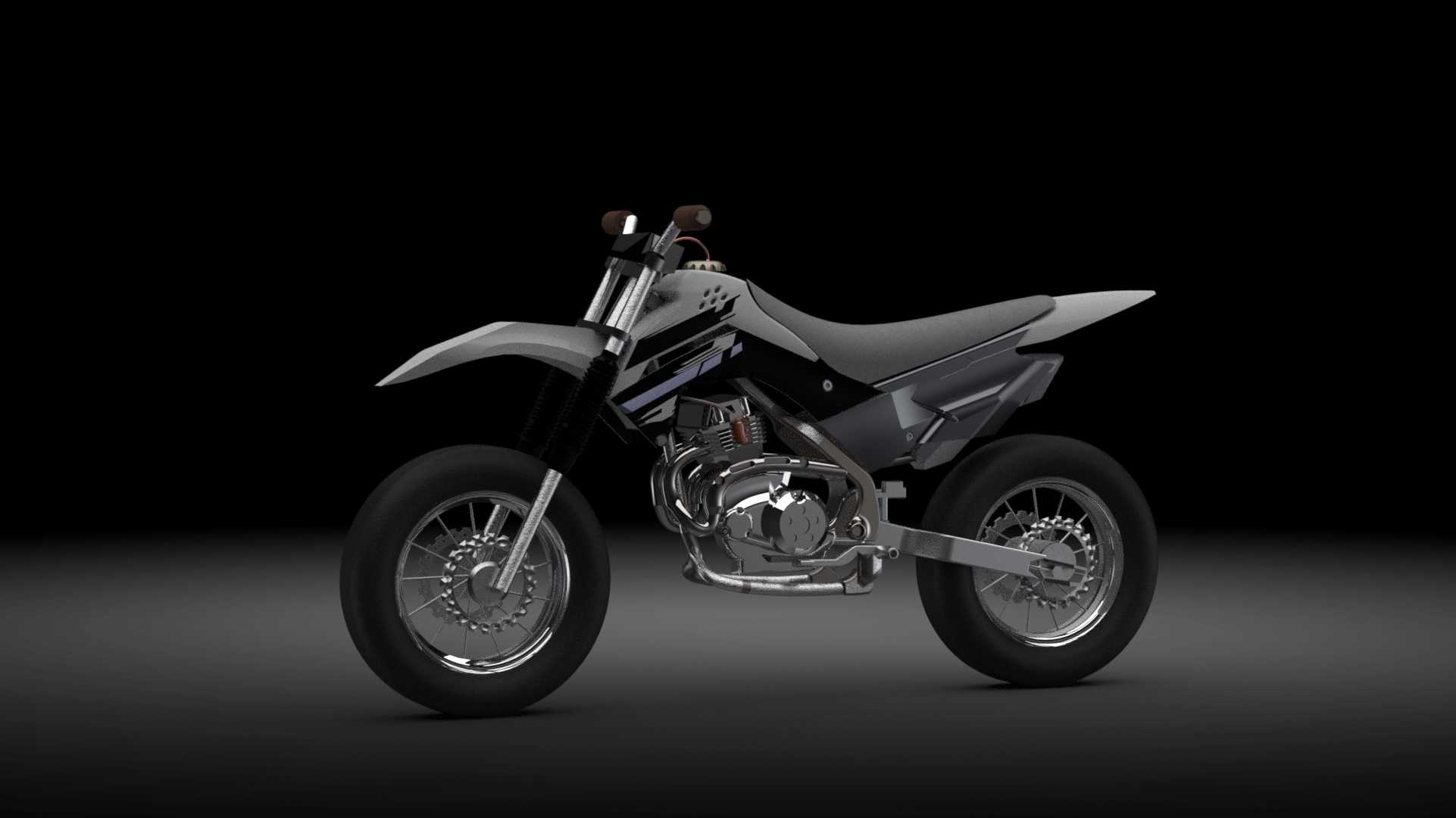

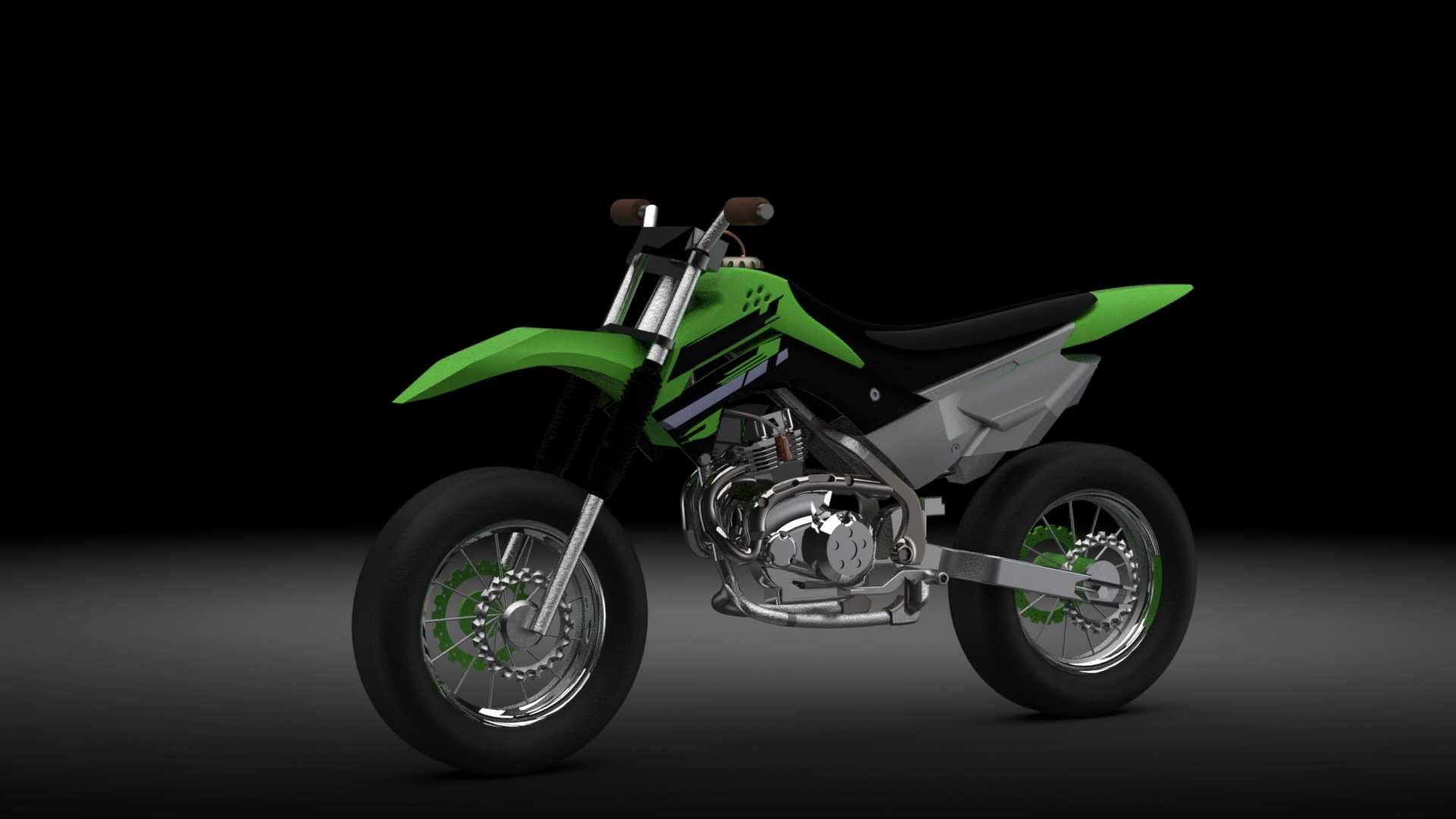

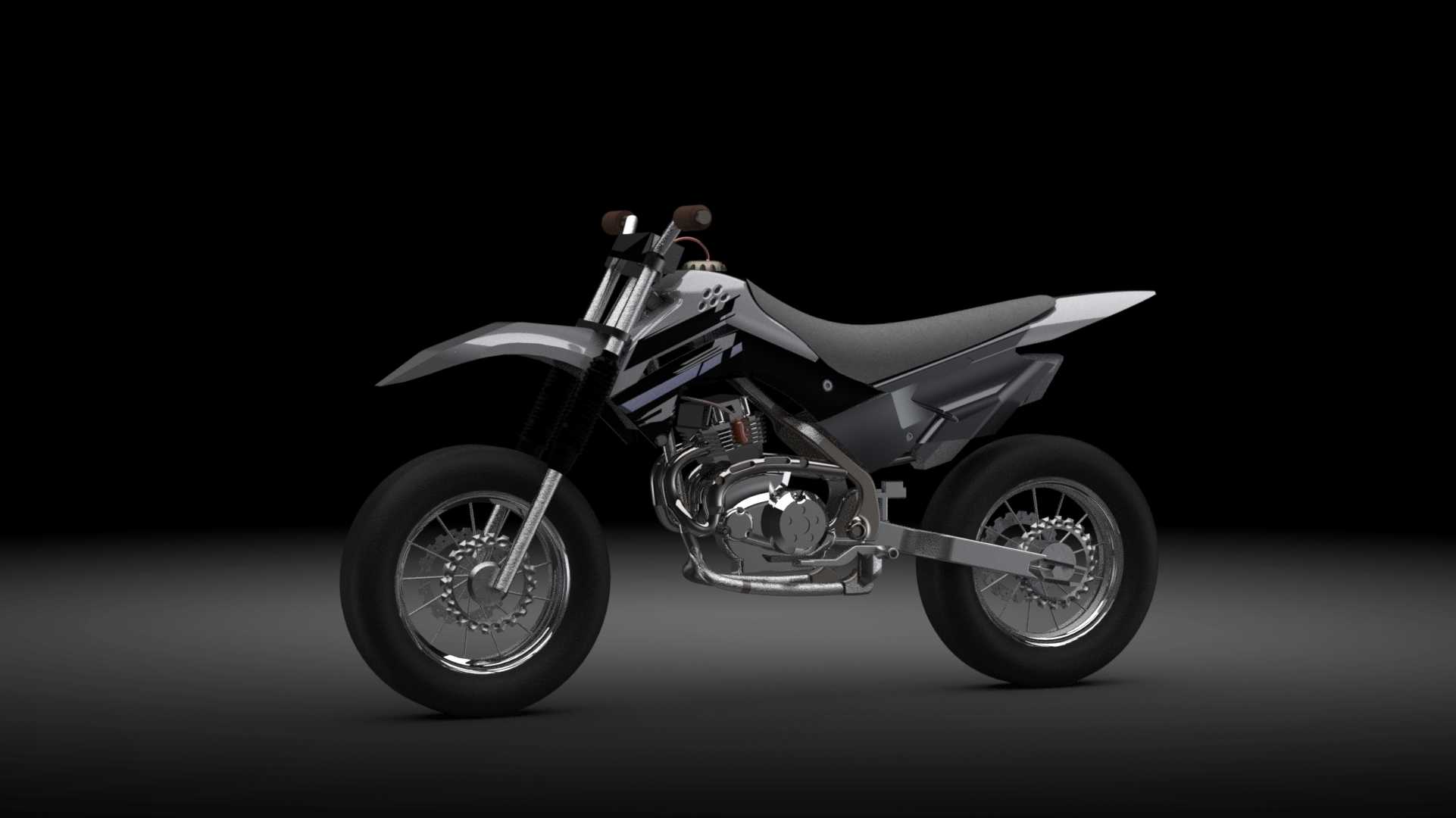

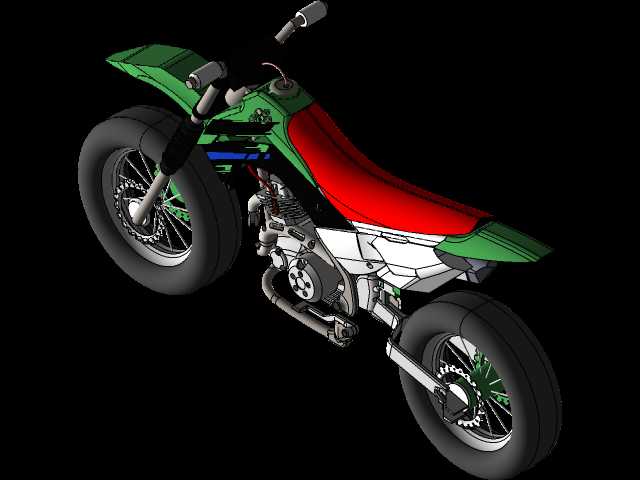

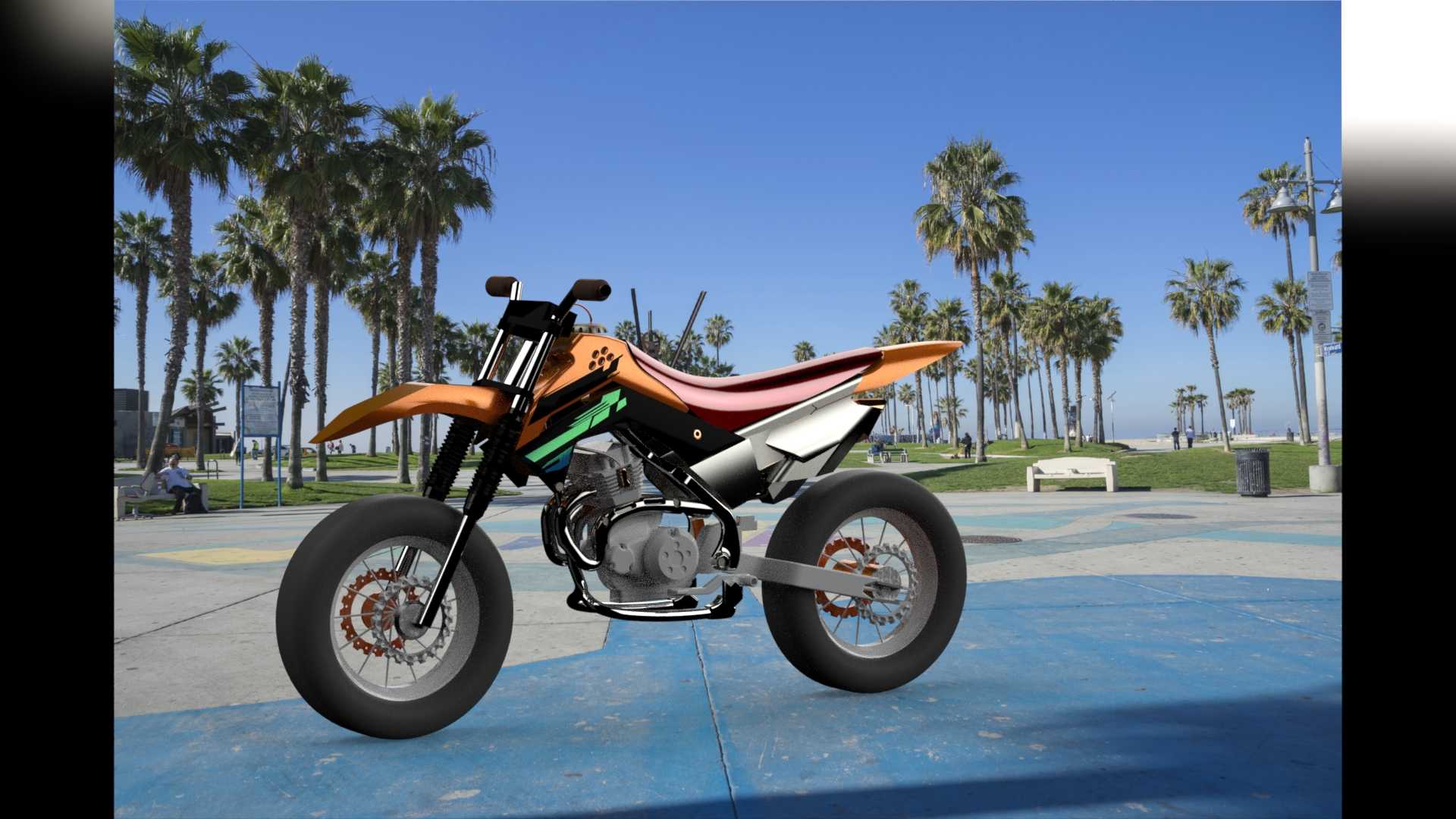

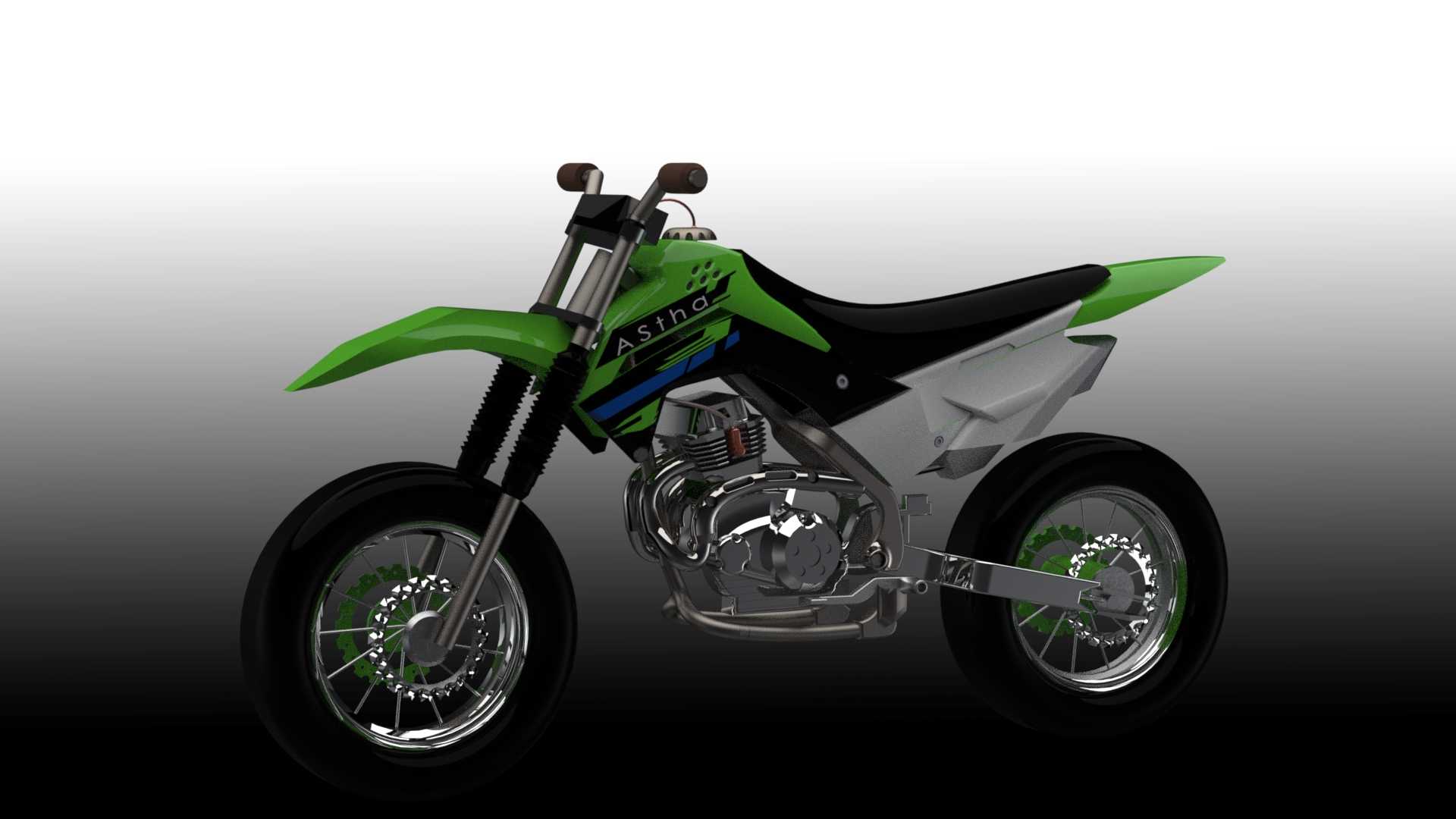

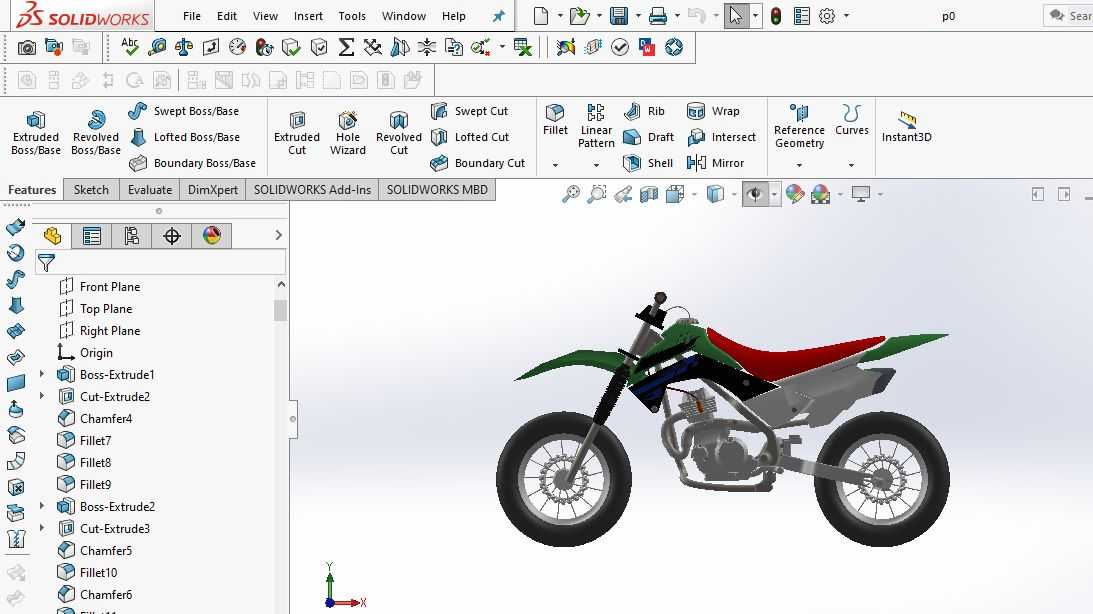

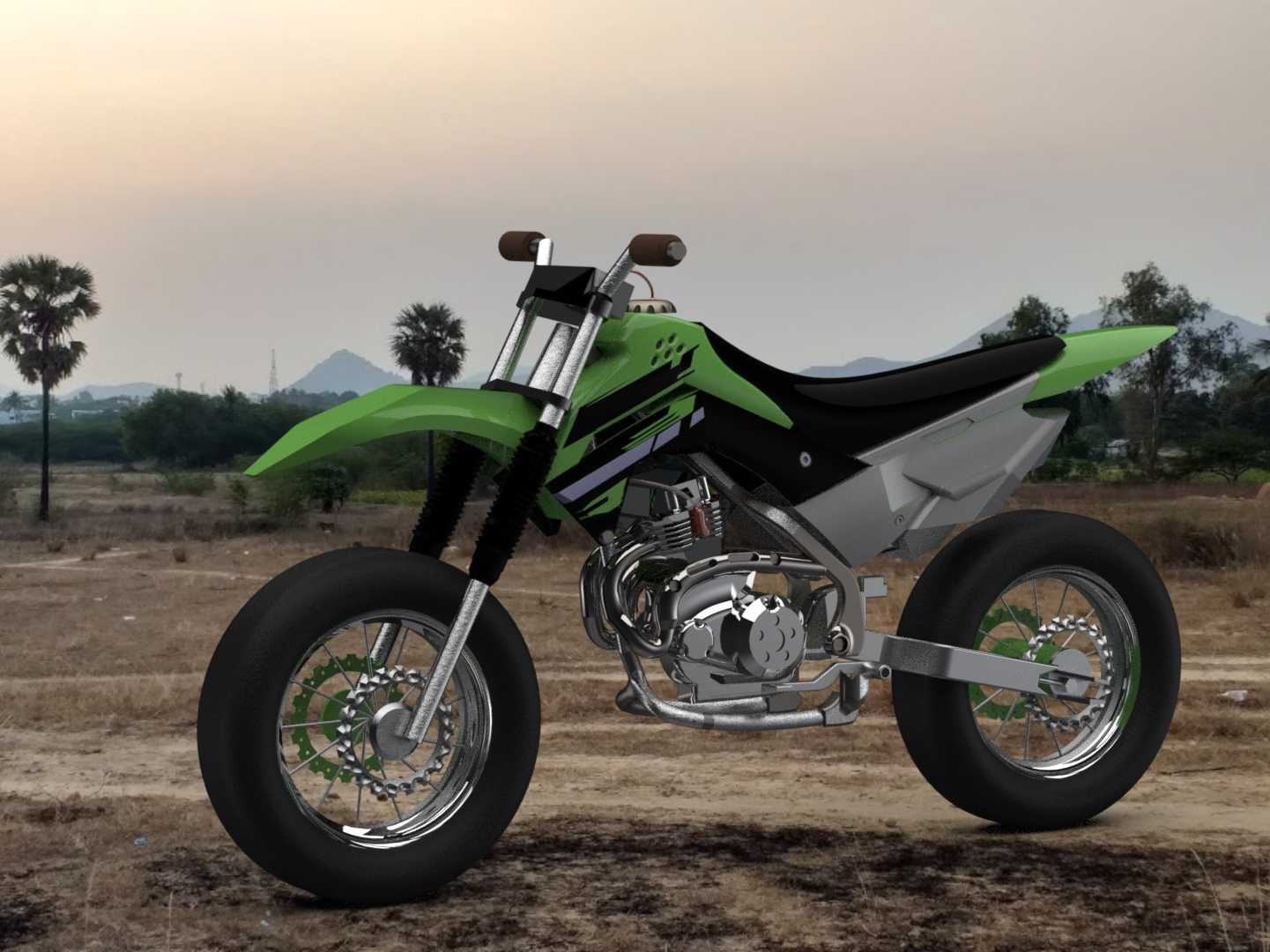

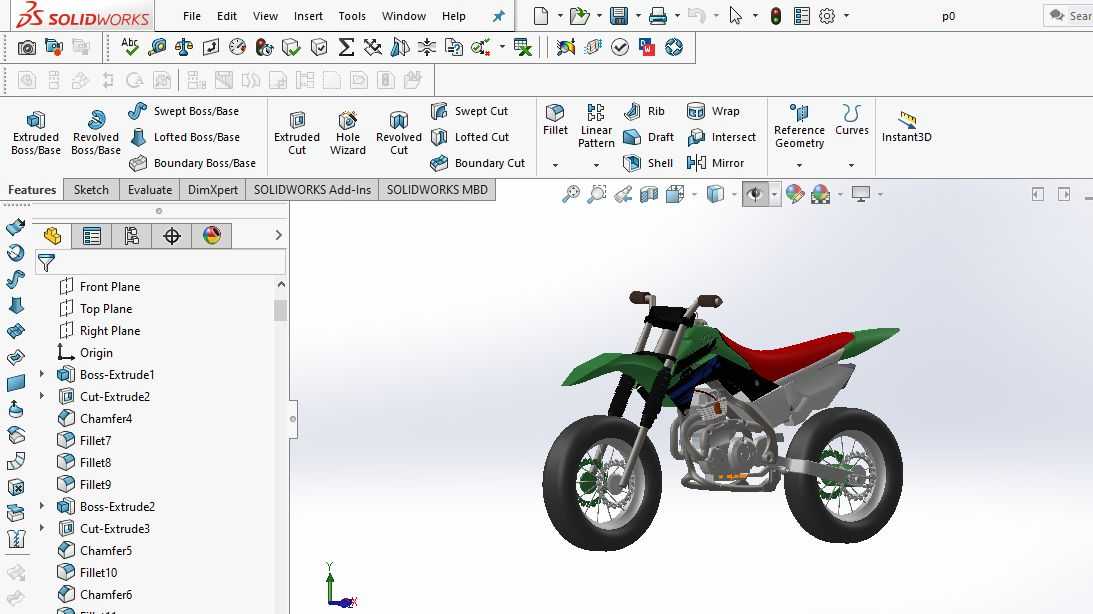

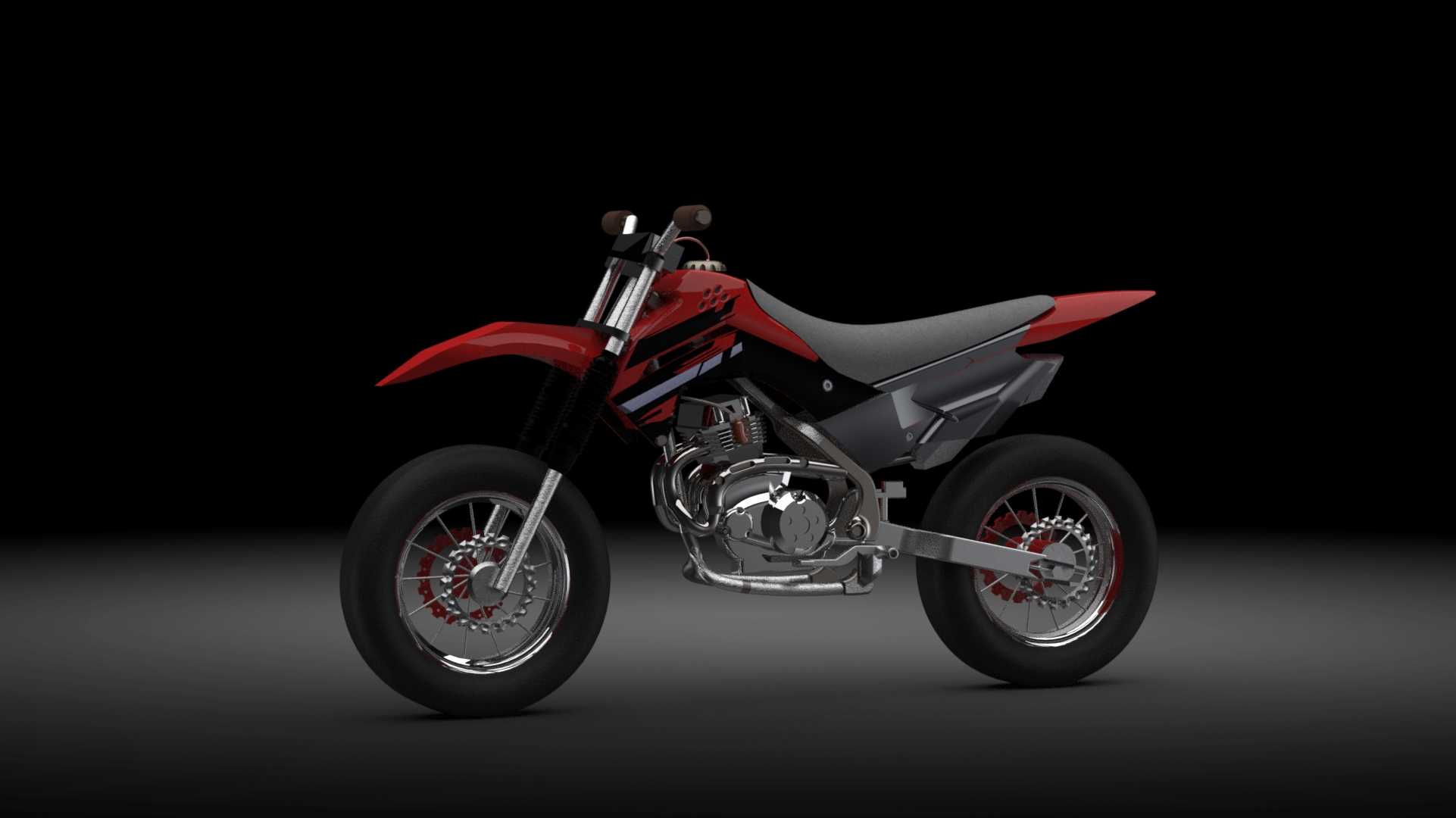

川崎越野摩托车整车结构三维数模

这款越野摩托车的三维结构设计，首先围绕非铺装路面的行驶需求展开，在整车布局阶段就充分考虑了越野场景下的通过性、抗冲击性与操控灵活性，区别于普通街车的低重心铺装路取向，整车的离地间隙、悬挂行程都做了针对性匹配。从实际应用场景来看，这类车型主要适配山地穿越、林道骑行、场地越野竞技等非道路使用环境，日常也可作为户外休闲骑行的载具，在复杂颠簸路面、陡坡、松软土路等工况下，能够依靠长行程悬挂、深胎纹越野轮胎、高刚性车架提供稳定的行驶支撑。

在功能特性层面，整车的动力单元采用单缸立式内燃机布局，配套设计了散热结构、进气空滤总成、排气消音段，动力输出特性偏向低转速大扭矩，适配越野场景下的低速攀爬、瞬时动力爆发需求；行走系统部分，前后轮均采用辐条式轮毂搭配大颗粒越野轮胎，轮组的抗冲击强度经过结构校核，能够承受飞坡落地时的瞬时冲击载荷；制动系统采用前后碟刹结构，刹车卡钳的安装位置做了抬高设计，避免越野行驶中泥沙、石块磕碰造成制动部件损坏；悬挂系统前侧为长行程正置前叉，后侧为中置多连杆后减震，减震器的安装角度、行程参数都经过匹配，能够在大起伏路面有效过滤颠簸，同时保证车轮的贴地性能。

设计思路上，整车采用高刚性钻石型车架结构，车架主管采用变径钢管设计，在保证整体抗扭强度的同时控制整车重量，车把采用高位变径把设计，适配站立骑行的操控姿态，座椅采用窄长型一体式防滑座垫，既满足骑行时的前后重心移动需求，也能在颠簸路段提供足够的支撑；油箱的造型做了收窄处理，贴合腿部夹持的姿态，同时油箱容积匹配越野骑行的续航需求，外壳覆盖件采用轻量化高强度的工程塑料造型，既能够阻挡行驶中泥水飞溅到动力单元与骑行者身上，也在摔车时提供一定的缓冲保护，覆盖件的安装点都做了加强结构，避免轻度磕碰就出现断裂损坏。

从外形尺寸与安装边界来看，整车的轴距经过优化，兼顾了直线行驶的稳定性与弯道、林道穿越的灵活性，整车宽度控制在较窄的区间，能够在林间狭窄路径顺利通行，车把的宽度、转向角度都经过匹配，保证低速转向时的操控灵活性，同时避免转向过程中车把与油箱、覆盖件发生运动干涉；脚踏的位置采用高位防滑设计，既避免越野行驶中脚踏磕碰地面凸起，也能在站立骑行时提供稳定的脚部支撑，脚踏表面做了防滑齿结构，即使沾有泥沙也能保证脚部与脚踏的摩擦力；排气尾段的安装位置做了抬高处理，避免涉水行驶时水流入排气造成动力单元故障，同时排气的走向避开了骑行者腿部位置，防止高温排气烫伤骑行者。

在细节结构设计上，整车的线束走向都沿着车架主梁布置，采用卡扣固定在车架内侧，避免越野行驶中线束被树枝、石块刮扯造成电路故障，空滤的安装位置做了抬高设计，同时配套了密封结构，减少沙尘进入动力单元造成磨损，链条传动系统采用加厚越野链条，配套链条导板、张紧结构，能够承受大扭矩输出下的链条载荷，同时减少泥沙进入链条造成的磨损；前后挡泥板的长度与角度经过匹配，既能够有效阻挡车轮带起的泥水甩到骑行者身上，也不会因为挡泥板过长在大行程减震压缩时与轮胎发生磕碰干涉。
