卡通蝴蝶形象口袋妖怪手办结构设计

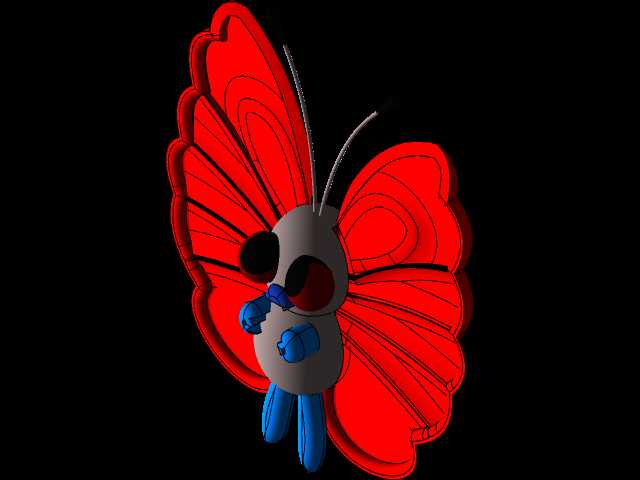

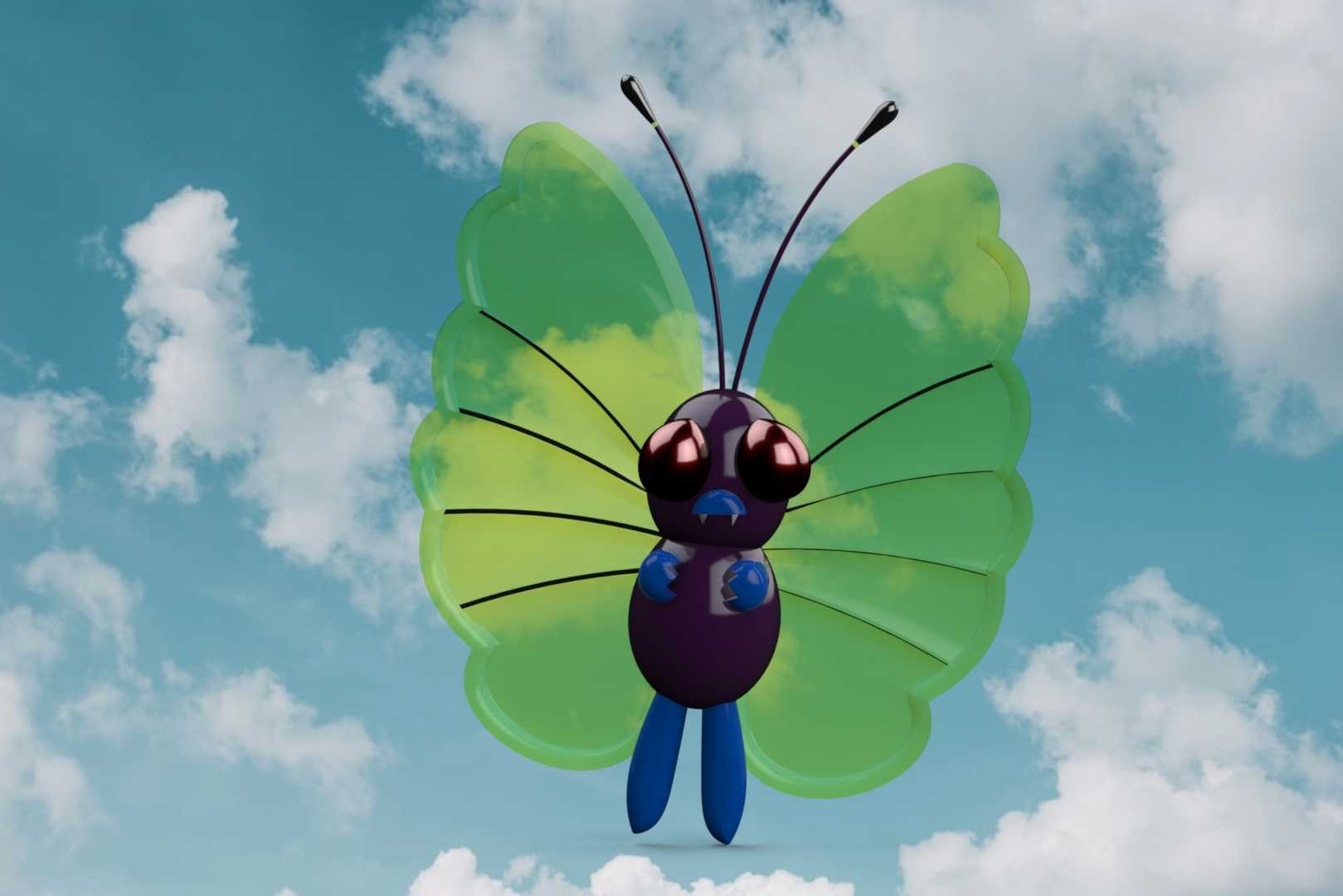

本次完成的卡通蝴蝶类形象三维结构设计，核心面向潮玩手办生产、IP衍生摆件开发、文创展品制作场景，可直接适配光固化3D打印、小批量硅胶翻模、注塑开模前的结构验证环节，区别于常规工业零部件的公差导向设计，该类文创类三维结构在建模阶段需要同时平衡外观还原度、结构强度、装配可行性三类核心需求。从实际落地用途来看，该模型可作为桌面装饰摆件、IP周边盲盒组件、主题展陈道具使用，不同应用场景下对结构的拆分逻辑有明显差异：若用于光固化3D打印单件制作，可采用整体建模思路，仅对触角、腿部这类细长易断结构做局部加厚处理，打印时添加易拆除的支撑结构即可；若用于小批量翻模生产，则需要沿翅膀与躯干的拼接缝、头部与腹部的分型面做拆分设计，预留0.1-0.2mm的胶水粘接余量，避免翻模时出现脱模卡滞、边角缺损的问题。设计思路上优先还原形象的卡通比例特征，将躯干部分做圆润化处理，避免尖锐棱角带来的生产毛刺问题，同时调整各部件的重心分布：腹部位置适当增加实体厚度，让整体重心落在足部支撑范围内，无需额外配重即可实现平稳放置，不会出现摆放时前倾、侧翻的问题。翅膀部分采用渐变厚度设计，靠近躯干的连接位置厚度控制在3mm左右，保证与躯干的连接强度，翅膀边缘厚度收窄至0.8mm，模拟薄翼的轻盈视觉效果，同时在翅膀背部设计隐藏式的定位卡槽，与躯干两侧的凸台做过盈配合，无需额外粘接即可完成预固定，方便后续表面喷涂上色作业。触角部分采用根部加粗、端部收细的渐变结构，根部与头部的连接位置做R2圆角过渡，避免日常拿取时出现应力断裂，端部的球形结构单独拆分建模，方便喷涂时做分色处理，减少后期遮盖的工作量。足部结构做一体化设计，与腹部下端直接连接，三个支撑点的平面度控制在0.05mm以内，保证放置时的贴合度，不会出现晃动感。从安装边界来看，整体模型的最大外轮廓尺寸控制在120mm*100mm*140mm范围内，适配常规桌面摆件的尺寸需求，若需要放大制作展陈道具，可按等比例缩放调整，缩放时需要同步调整各薄壁结构的厚度比例，避免放大后翅膀过厚失去轻盈感，或是缩小后结构强度不足易损坏。建模过程中对所有曲面做连续性检查，避免出现曲面褶皱、法向反转的问题，所有拼接位置的公差做统一匹配，不管是用于3D打印还是开模生产，都不需要再做额外的结构修复，可直接导入切片软件或是模流分析软件做后续处理。针对表面渲染的需求，模型的UV拆分做了合理规划，不同颜色区域的UV边界沿结构分型线分布，避免贴图拉伸、接缝外露的问题，眼睛、翅膀纹理这类细节位置做了独立的UV区块，方便后续做纹理绘制与材质调整。实际生产验证环节，该结构打印完成后去除支撑即可完成组装，翅膀与躯干的配合松紧度适中，反复拆装也不会出现连接松动的问题，表面打磨后喷涂上色，边角位置不会出现积漆、流挂的问题，完全满足潮玩手办的量产前验证需求。
