多层堆叠式塔式链轮三维结构设计

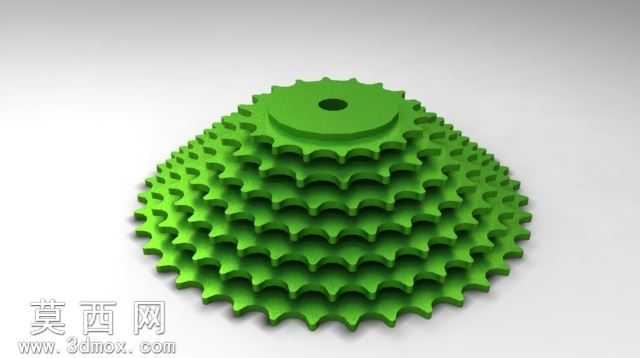

本作品为多层堆叠式塔式链轮的三维建模成果，建模过程依托参数化三维设计软件完成，整体采用自底向上的建模思路，首先完成单片标准链轮齿形的参数化绘制，严格遵循链轮齿廓的设计规范，保证齿形的啮合精度与传动适配性。建模初期先确定单片链轮的分度圆直径、齿顶圆、齿根圆等核心参数，通过草图绘制齿廓曲线后，采用拉伸凸台命令生成单片链轮的基础实体，同时完成中心安装孔的特征创建，保证安装孔的同轴度公差符合装配要求。完成单片链轮建模后，根据塔式链轮的层级传动需求，依次创建不同直径规格的单片链轮模型，每一层链轮的齿形参数均匹配对应规格的链条传动要求，各层链轮采用同轴堆叠的装配逻辑，通过同轴心、重合等装配约束将各层链轮依次定位，层与层之间保留合理的轴向间距，避免不同层级链条传动时发生干涉。模型整体采用统一的绿色哑光塑料材质进行渲染，渲染阶段调整了材质的漫反射、粗糙度参数，模拟工程塑料的表面质感，同时添加柔和的环境光与定向光源，突出链轮齿形的轮廓层次与堆叠结构的立体感，让多层塔状的结构特征清晰呈现。结构设计上，最顶层链轮设置了带中心孔的凸台结构，既可以提升顶层链轮的结构强度，也能为轴向定位提供装配基准，各层链轮的齿部均做了齿顶倒角处理，避免齿部锐边在装配或使用过程中造成磕碰损伤，同时也能优化链条啮合时的导入效果。整个建模过程严格控制特征的参数关联性，当需要调整某一层链轮的齿数、直径参数时，可直接通过修改参数驱动模型更新，大幅提升了模型的可编辑性与复用性，可直接用于传动系统的装配验证、运动仿真以及后续的工程图导出工作，为多级变速链传动机构的设计提供精准的三维模型支撑。
