不锈钢二合一排气传感连接适配器

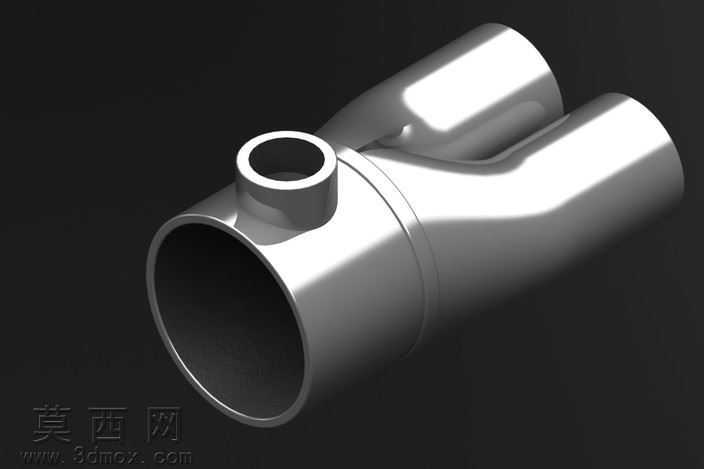

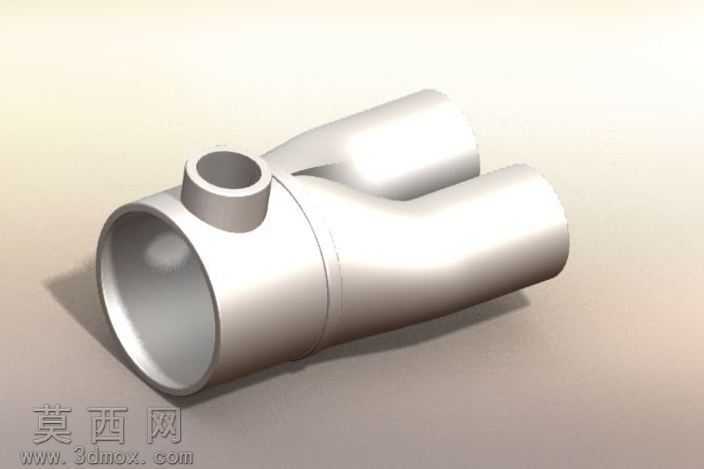

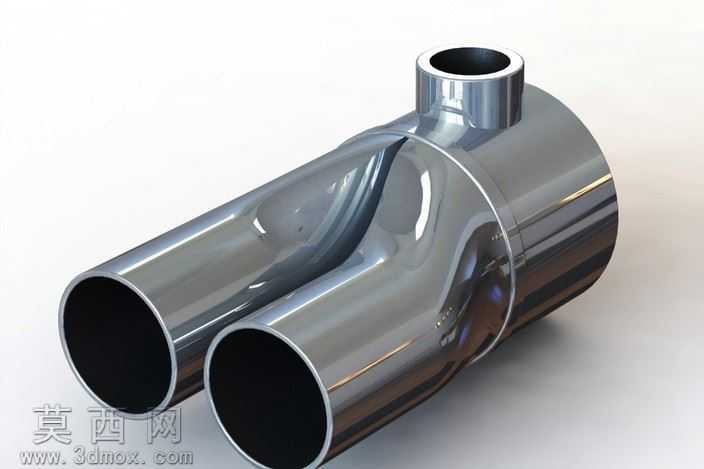

本模型为排气系统用二合一适配连接管件，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循管路流体力学设计逻辑，对双路进气汇流至单路出气的过渡段做了平滑曲率处理，避免管路内部出现直角折角引发的排气紊流问题。模型整体采用金属不锈钢材质进行渲染表现，渲染阶段调整了金属粗糙度参数至0.12，添加了适度的环境反射效果，还原出不锈钢管件抛光后的哑光金属质感，同时在模型表面添加了细微的加工纹理，避免渲染效果过于塑料化。结构设计上，模型主体为Y型三通管路结构，主进气端为大口径圆柱接口，双出气端为等径平行圆柱接口，在主进气端侧壁额外设计了小直径凸台接口，用于安装氧传感器配件，凸台接口与主管路采用圆角过渡连接，保证焊接或装配时的结构强度，所有管路接口的端面都做了平切处理，预留了装配密封面的位置，接口边缘添加了0.5mm的倒角，去除锐边符合实际加工工艺要求。设计过程中对管路壁厚做了均匀化处理，整体壁厚保持在2mm，既满足排气系统的结构强度要求，也避免壁厚不均导致的加工变形问题，汇流段的内壁曲面做了连续曲率检查，保证曲面G2连续，让排气气流可以顺畅通过双路汇入主管路，减少排气背压。建模完成后对模型做了干涉检查，确认各部分结构无重叠错位，所有特征参数保留可编辑状态，方便后续根据实际装配需求调整管路口径、安装角度以及传感器接口的尺寸，模型整体结构简洁实用，完全适配排气系统的改装与装配需求，可直接用于管路布局验证、装配模拟以及渲染展示使用。
