输送机用斜角锥齿轮传动驱动器结构

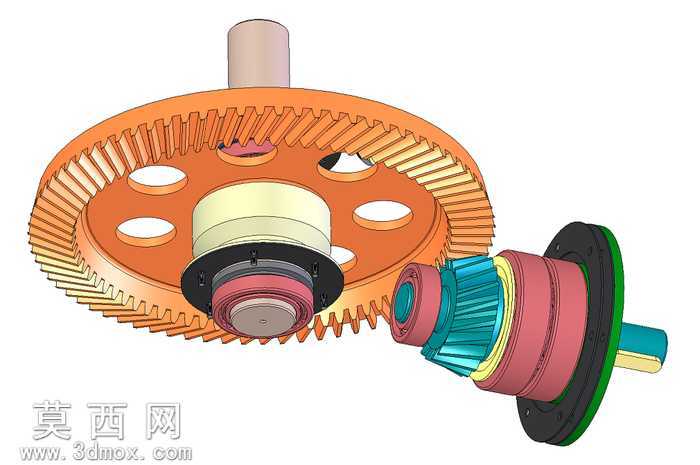

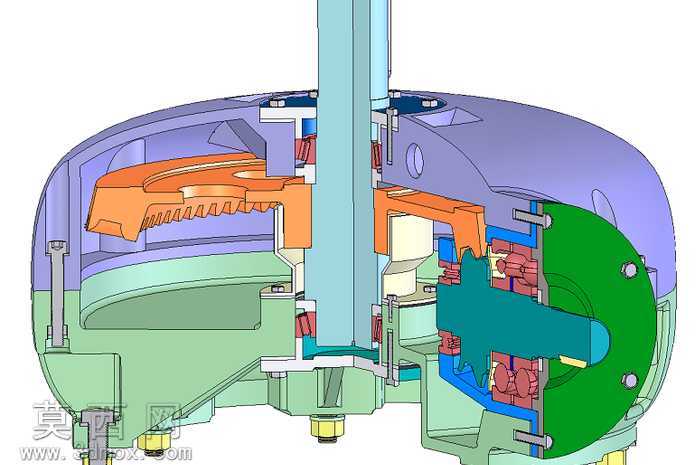

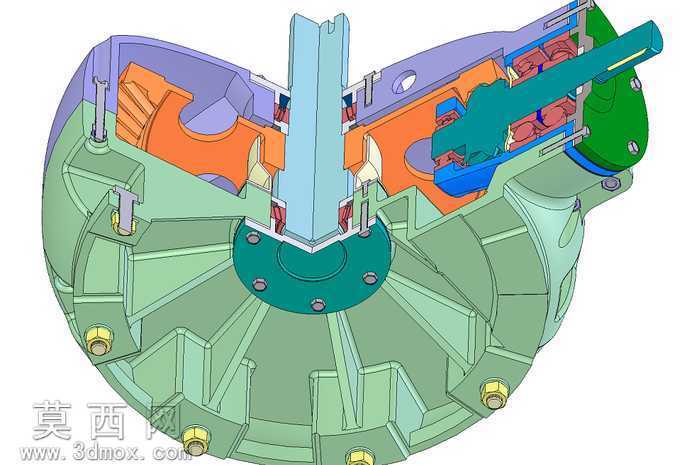

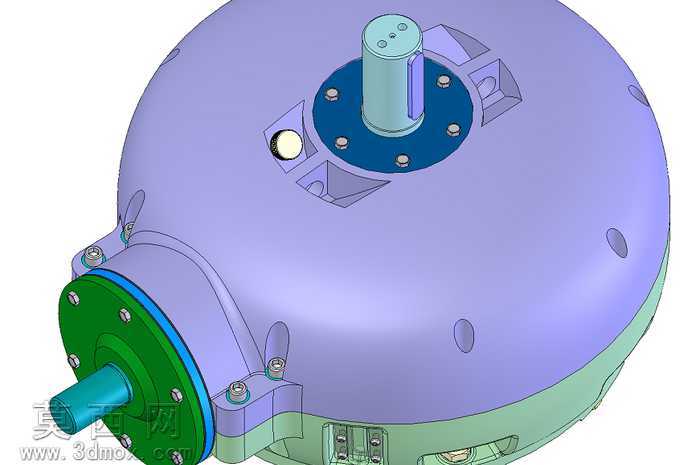

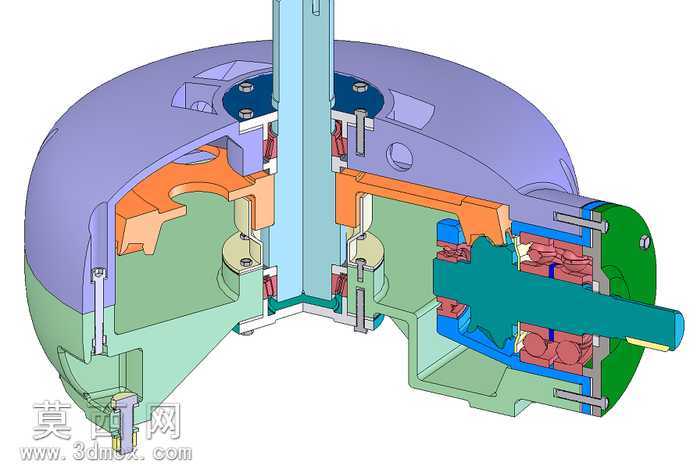

本作品为面向输送机传动场景设计的斜角驱动器三维模型，采用SolidWorks完成全参数化建模与装配验证，通过剖面渲染的形式清晰呈现内部传动逻辑与部件配合关系。建模过程中严格遵循机械传动设计规范，对每一个零件的尺寸公差、装配间隙进行了参数化约束，确保模型可直接用于工程参考与结构验证。模型采用多实体建模方式构建，将外壳、传动齿轮、传动轴、密封件、紧固件等部件独立建模后完成虚拟装配，通过干涉检查工具验证了所有运动部件无干涉，静态配合部件贴合度符合机械装配要求。材质配置上，针对不同部件的功能属性匹配了对应材质表现：外壳部分采用铸钢材质的哑光金属质感渲染，区分上下壳体的色彩标识便于观察装配层级；传动伞齿轮采用调质合金钢材质表现，齿面做了细微的磨削纹理处理，还原真实齿轮加工后的表面状态；传动轴采用镀铬钢材的亮面金属质感，密封件采用橡胶材质的哑光深色调表现，紧固件采用标准镀锌件的金属质感，不同材质的色彩与质感区分让剖面结构的层级关系一目了然。结构设计上采用弯曲齿锥齿轮作为核心传动部件，实现垂直交错轴之间的动力斜向传输，输入端与输出端呈90度斜角布置，适配输送机的特殊安装空间需求；齿轮啮合区域做了卸荷结构设计，可有效分散传动过程中的径向载荷，降低齿面磨损，提升传动部件的使用寿命；壳体采用剖分式结构设计，上下壳体通过螺栓紧固件连接，便于后期的维护与部件更换；输入输出端均设置了密封结构与轴承定位结构，保障传动腔内部的润滑环境稳定，避免粉尘、水汽进入传动区域影响齿轮啮合精度。设计思路围绕输送机的实际工况展开，针对输送机长期连续运行、载荷波动较大的使用特点，在齿轮参数选择上采用了大重合度的弯曲齿锥齿轮设计，提升传动平稳性与承载能力，同时通过卸荷结构降低轴系的载荷负担，整体结构紧凑，安装适配性强，可直接匹配多数中小型输送机的动力传输安装需求，模型的全参数化设置也支持使用者根据实际载荷需求调整齿轮模数、轴径等关键参数，快速衍生出适配不同功率等级的传动方案。
