动力进气系统配套空气过滤箱体结构设计

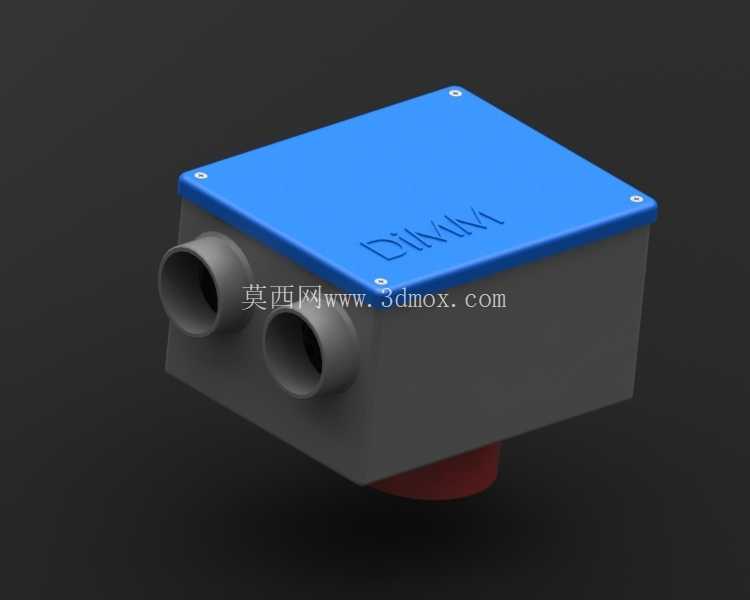

　　这款空气过滤箱体主要面向小型内燃动力设备的进气过滤场景，在园林机械、小型发电机组、便携作业动力单元这类对安装空间有严格限制的设备上，能够为发动机提供稳定的洁净进气供给，避免未经过滤的硬质颗粒、浮尘随进气气流进入气缸壁与活塞的配合间隙，从源头降低动力单元的异常磨损风险，延长核心运动部件的服役周期。从结构设计逻辑来看，整个箱体采用上下分体式装配方案，下壳体为核心容腔结构，侧面预留两个同轴布置的圆形进气接口，接口内径匹配常规小通径进气软管的装配公差，接口外壁做了微凸的止退环结构，装配时无需额外涂胶即可通过软管卡箍实现可靠密封，避免负压工况下出现未过滤空气的旁通泄漏。

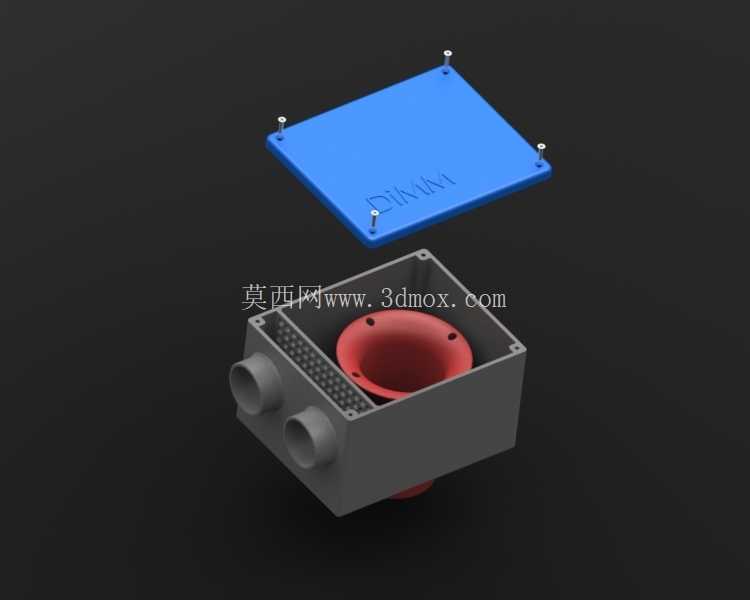

　　壳体内部靠近进气接口的位置设置了带密集通孔的承托格栅，格栅平面与壳体上端面保持平行，能够为内置的过滤芯体提供均匀的支撑力，避免进气负压过大时滤芯出现形变塌陷，导致过滤有效面积缩减。上盖板为平板式密封结构，四个角点位置设计了内凹的螺丝安装柱，安装柱的高度与盖板厚度做了匹配优化，螺丝锁紧后端面不会突出盖板上平面，能够有效降低安装时的上部空间占用，盖板与下壳体的贴合面预留了密封胶圈的安装槽位，槽宽与槽深适配直径2mm的丁腈橡胶密封圈，装配后可实现容腔的静态密封，避免外部含尘空气从合模面直接进入洁净气腔。

　　从安装边界来看，整个箱体的外部轮廓做了直角倒钝处理，所有棱边保留R1.5的圆角，既可以避免装配过程中割伤安装人员的手部，也能减少应力集中导致的壳体开裂风险；壳体底部的洁净空气出口采用法兰式对接结构，法兰上的两个安装孔位与发动机进气口的固定螺柱位置完全匹配，安装时只需将箱体出口对准进气口，拧紧两个固定螺母即可完成定位，无需额外设计转接支架。在设计过程中，特意将进气接口的朝向设置为与设备前进方向呈一定夹角，能够避免设备行进过程中地面扬起的大颗粒杂物直接冲入进气口，减轻内置滤芯的大颗粒负载，延长滤芯的维护清理周期；壳体内部的容腔容积经过测算，能够在发动机满负荷工况下提供足够的进气缓冲，避免进气脉冲导致的气流阻力波动，保证不同转速下的空燃比稳定性。

　　上盖板表面做了轻微的防滑纹理设计，日常维护时无需借助工具即可徒手拧开四个固定螺丝，打开盖板直接更换或清理内置滤芯，维护操作的便捷性较高。整个壳体的壁厚采用均匀的2.5mm设计，既能够满足常规工况下的结构强度要求，避免设备运行过程中的振动导致壳体开裂，也不会因为壁厚过大造成不必要的重量增加，适配便携动力设备的轻量化设计需求。
