神奇女侠主题金属护腕造型结构设计

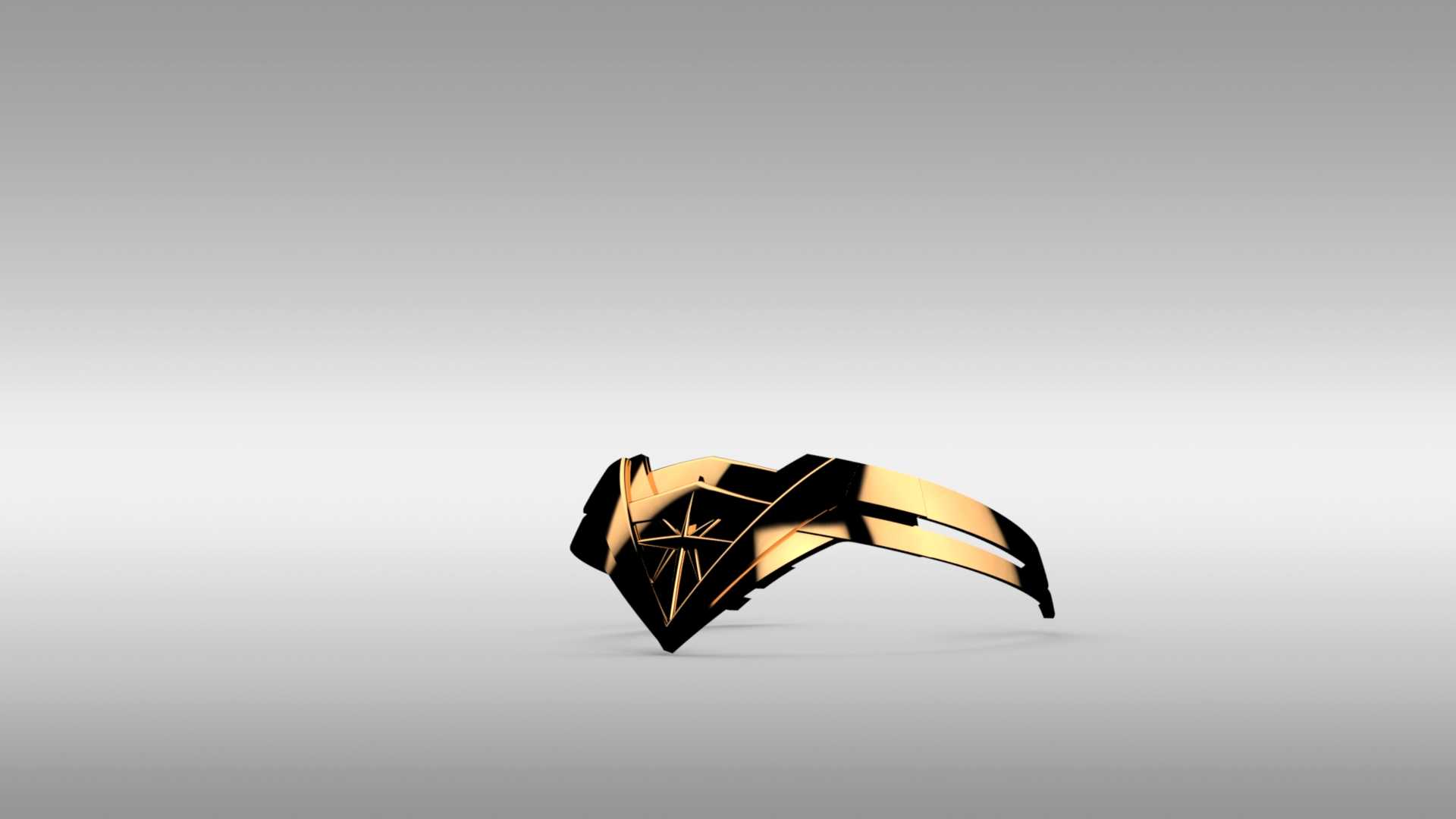

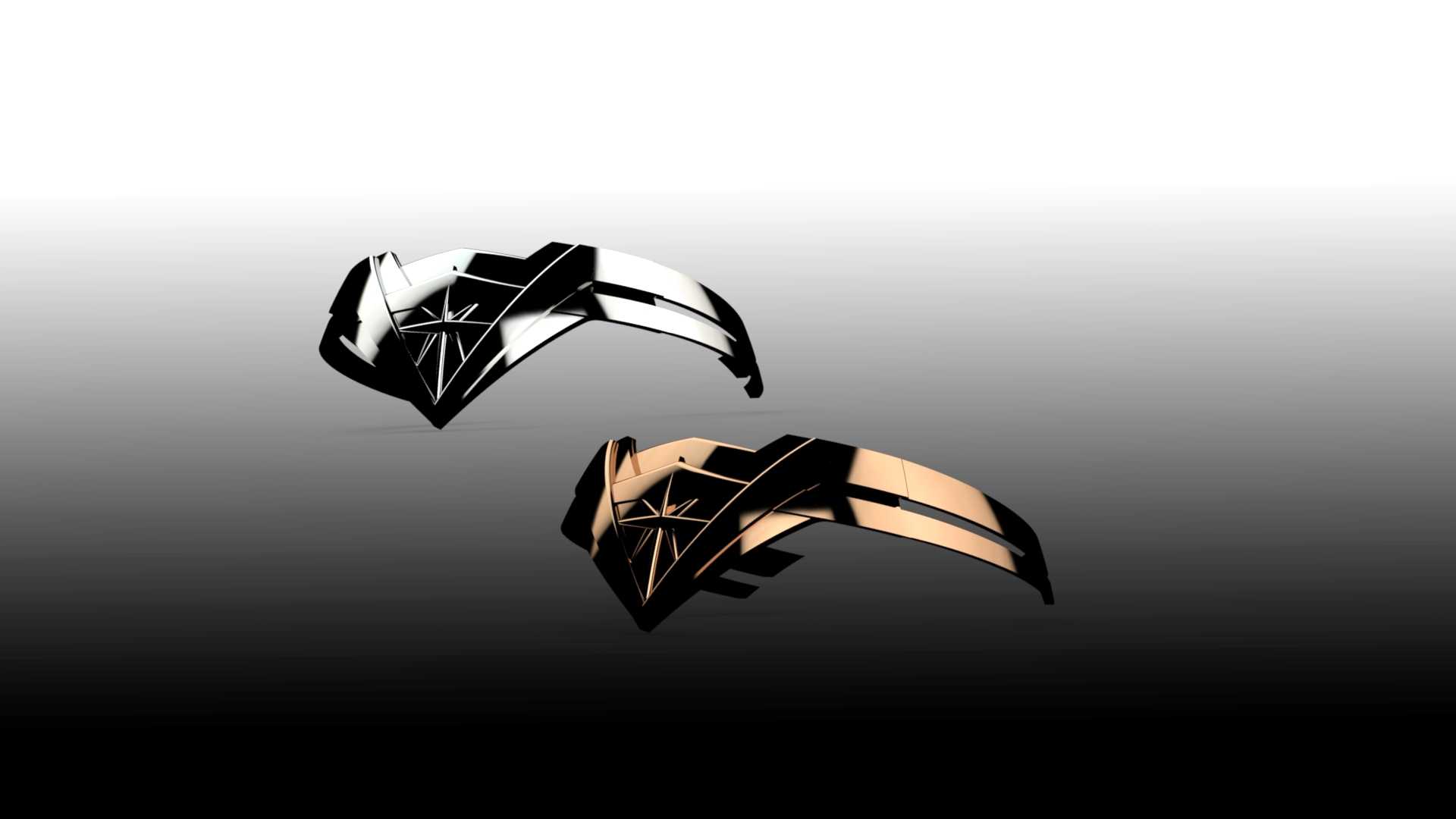

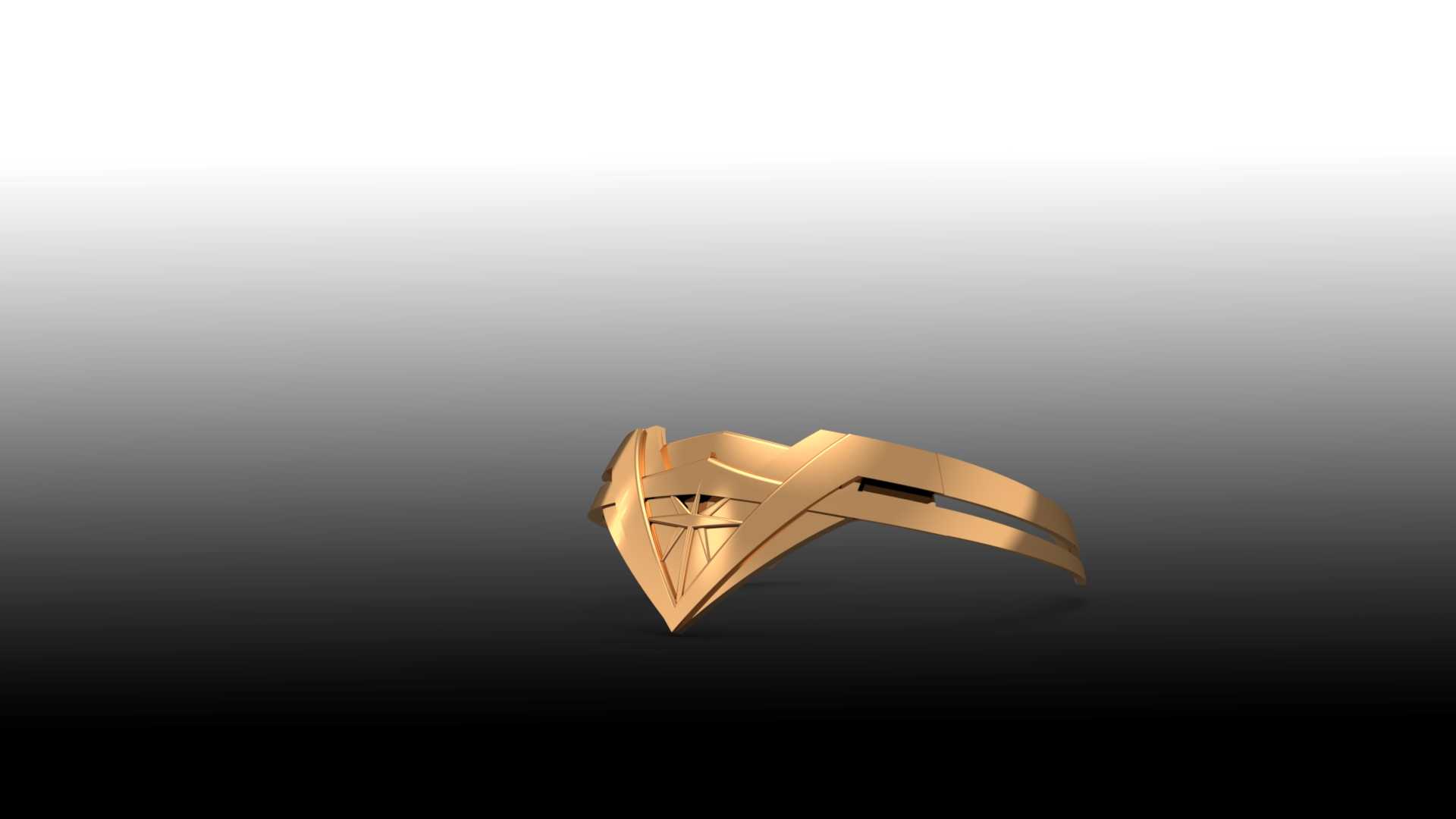

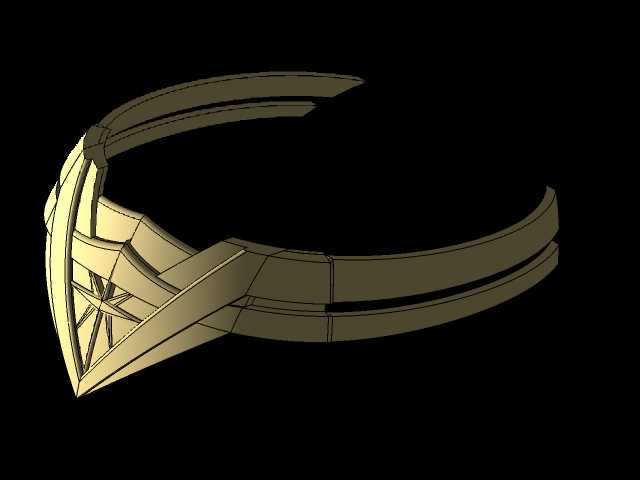

本次完成的护腕造型结构，最初的设计切入点来自影视IP衍生周边的实体化落地需求，这类产品既需要还原荧幕形象的视觉辨识度，又要满足日常佩戴、展示陈列的实际使用要求，不能只做外观复刻忽略结构合理性。从实际应用场景来看，这类金属护腕既可以作为cosplay活动的穿戴配饰，适配不同臂围的使用者完成造型搭配，也可以作为文创陈列品放置于展示柜中，作为IP主题收藏件存在，部分定制化场景下还会作为主题活动的纪念周边批量生产，对结构的一致性、外观还原度都有明确要求。设计过程中首先处理的是佩戴适配的边界问题，护腕的整体弧度参考人体腕部到小臂下段的生理曲线做了拟合，内侧贴合面预留了足够的软质衬层安装空间，避免金属直接接触皮肤造成佩戴不适，同时在护腕的开合位置做了隐藏式卡扣结构的预留，不需要额外的外露连接件就能完成佩戴固定，不会破坏整体的视觉完整性。外观造型上还原了标志性的星形浮雕元素，浮雕的凸起高度做了严格控制，既保证光影下的轮廓辨识度，又避免凸起过高造成穿戴时的剐蹭问题，护腕表面的分色区域做了结构分区，不同表面处理的区域之间预留了0.15mm的台阶差，方便后续做电镀、喷涂等表面处理工序时做遮蔽，不会出现不同色区的溢边问题。从结构强度角度考虑，护腕主体采用薄壁壳体结构，壁厚控制在1.8mm，既保证金属材质的质感重量，又不会因为过重造成佩戴负担，在星形浮雕的背面做了网格状的加强筋布局，筋高1.2mm、筋厚0.8mm，既不会增加过多重量，又能避免薄壁壳体受外力挤压出现凹陷变形，尤其是护腕两端的边缘位置做了卷边处理，卷边半径0.5mm，消除锐边的同时提升边缘的结构强度，避免磕碰后出现卷边变形。安装边界方面，护腕的开合间隙控制在2mm，闭合后整体的内径范围可以适配14cm到18cm的腕围，满足绝大多数成年使用者的佩戴需求，内侧预留的衬层粘贴区域深度为1mm，可以粘贴厚度1mm的绒布或者皮革衬层，提升佩戴舒适度的同时不会造成护腕内径过度缩小。在细节处理上，护腕表面的棱角位置都做了R0.3的圆角过渡，避免锐边造成划伤，两个不同配色的护腕结构保持完全一致，仅表面处理工艺存在区别，生产过程中可以共用一套成型模具，只需要调整后续表面处理工序就能完成两款产品的生产，有效降低开模和生产的成本。针对陈列使用的场景，护腕底部做了平面度0.2mm的支撑面设计，不需要额外的展示支架就可以平稳放置在水平台面上，作为陈列品使用时不会出现倾倒问题，同时支撑面做了内凹处理，粘贴防滑绒垫后不会刮伤展示台面。整个建模过程中所有曲面都做了G2连续处理，保证金属表面抛光、电镀后不会出现曲面棱线不顺的问题，浮雕区域的曲面和主体曲面做了完全融合，没有拼接缝隙，避免后续抛光工序出现积蜡、缝隙藏污的问题。结构设计阶段还考虑了不同加工工艺的适配性，如果采用失蜡铸造工艺生产，整个壳体的拔模斜度控制在1.5度，不需要额外做结构拆分就能完成脱模，如果采用钣金冲压工艺生产，提前对浮雕区域的拉伸深度做了工艺校核，保证冲压过程中不会出现板材拉裂的问题，不同工艺路线下都能实现批量生产，不需要对模型结构做大幅调整。
