滑板转向支架轮组装配结构设计

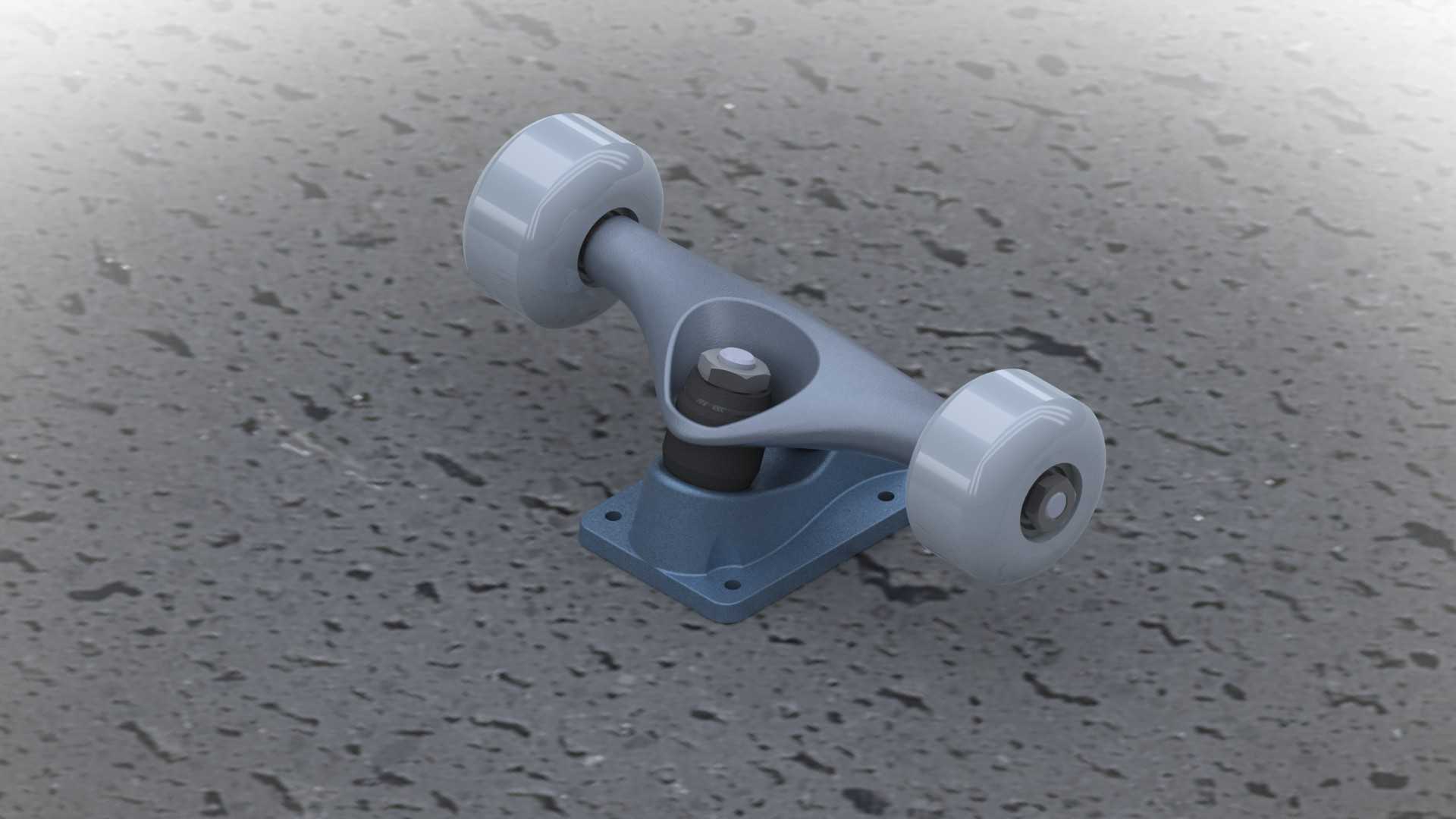

这套滑板轮组装配结构，是滑板承载与转向功能的核心执行部件，日常应用覆盖街头休闲滑板、通勤代步滑板、儿童滑板等多类滑板产品，直接决定滑板的滑行稳定性、转向灵敏度与承重可靠性。从实际使用场景来看，该部件安装在滑板板面下方，前后各布置一组，既要承受使用者站立时的全部竖向载荷，还要在使用者压板转向时传递侧向力矩，同时抵消滑行过程中路面颠簸带来的冲击，避免板面直接受力出现开裂或变形。

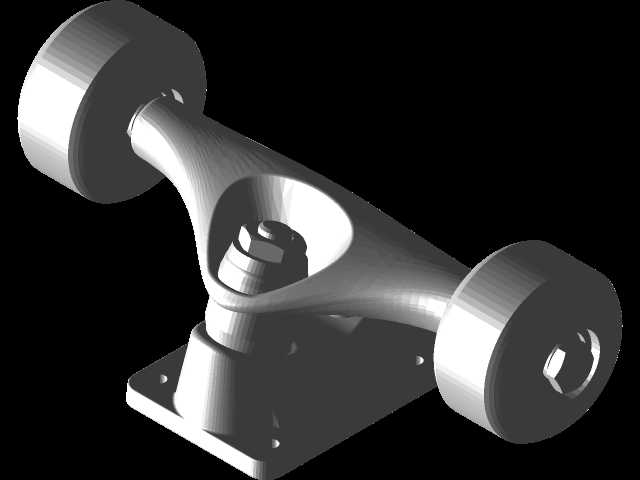

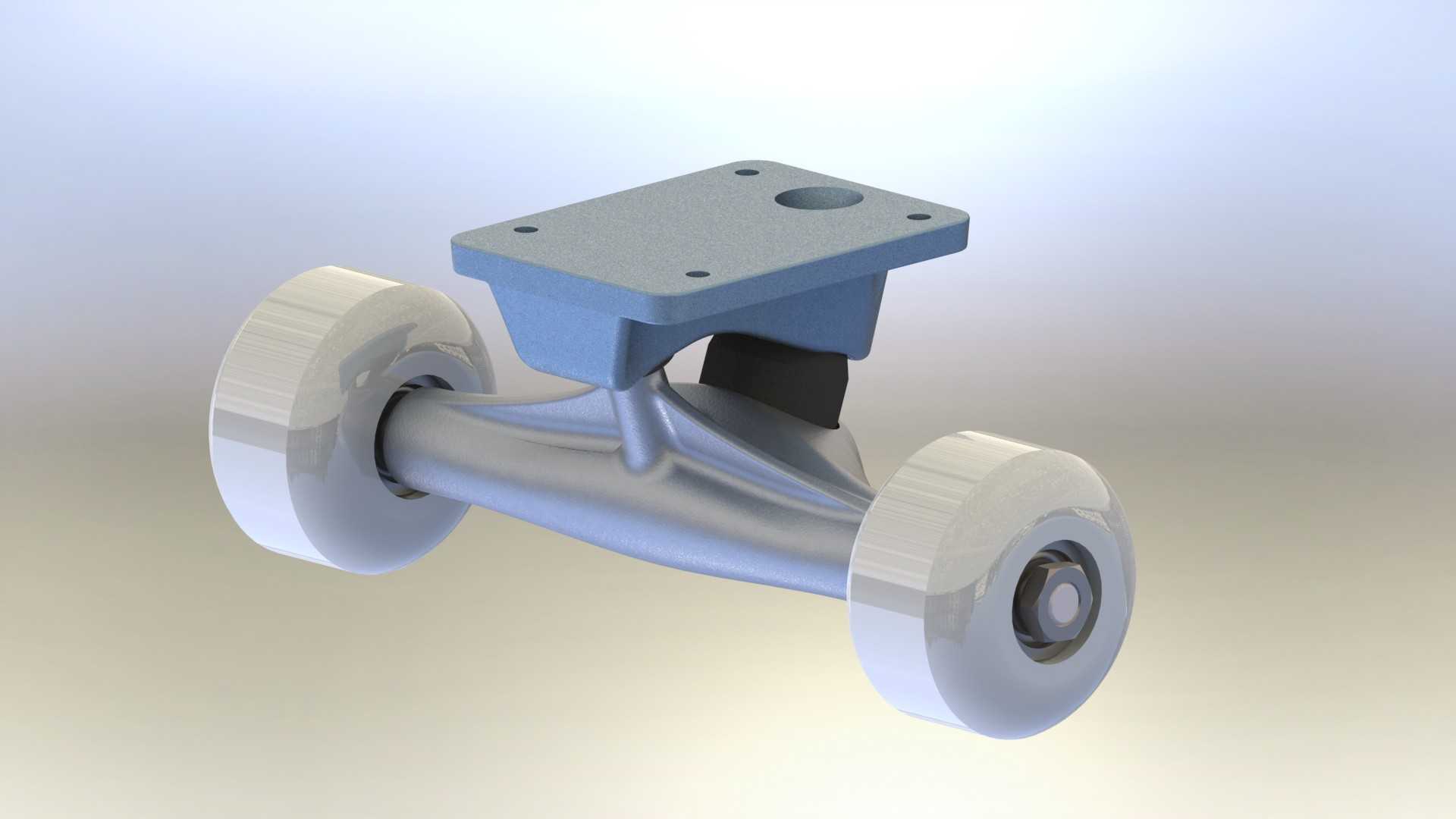

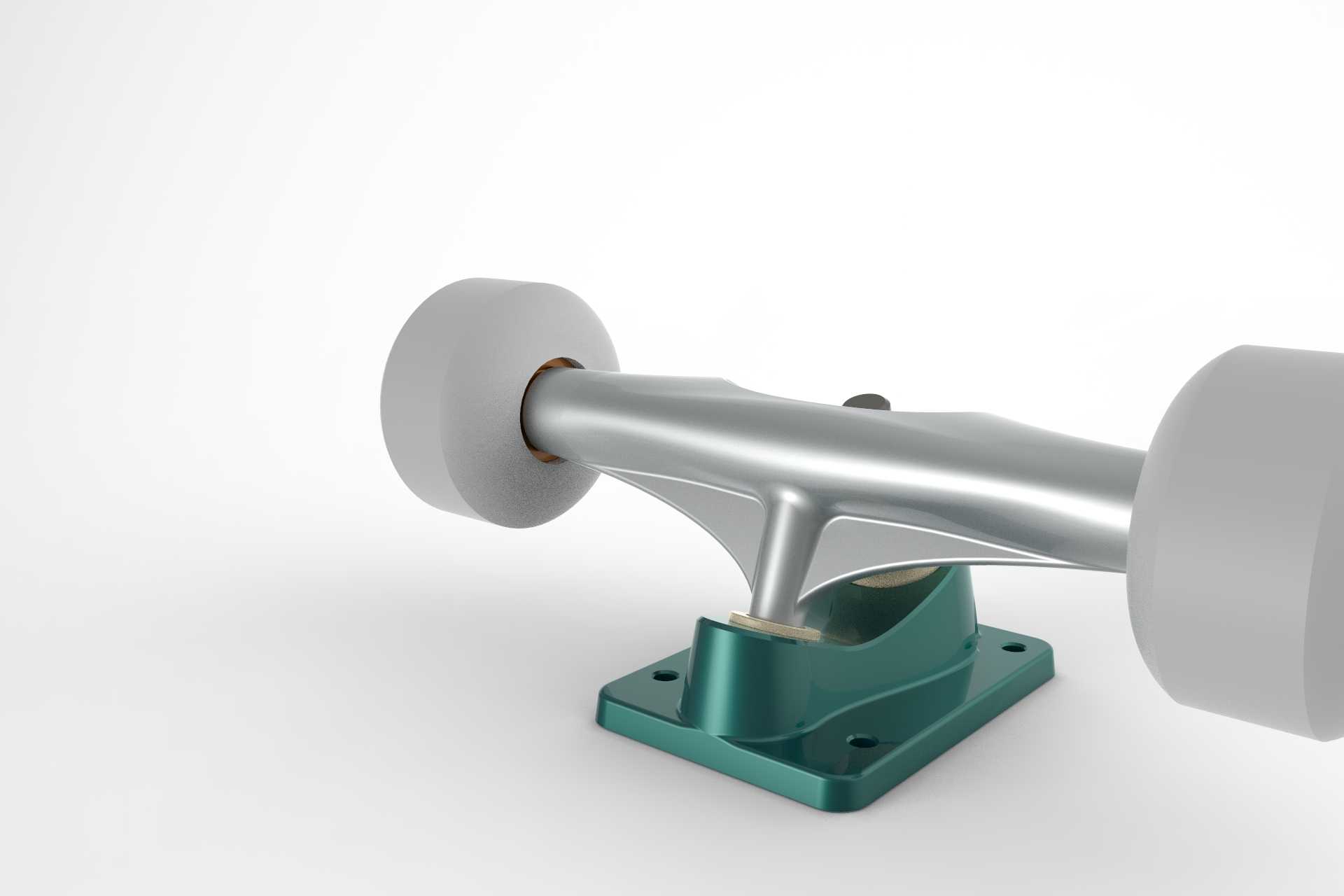

结构设计上，上部的安装底座采用带沉头孔的平板结构，四个安装孔位呈矩形分布，适配常规滑板板面的标准安装孔距，沉孔设计可以让连接螺丝头部完全埋入底座平面，安装后不会出现凸起干涉板面贴合的问题，底座上额外设置的定位孔，可在装配时快速对准板面的定位标记，降低装配对位的难度，也能避免长期使用后支架出现相对板面的移位。底座与轮轴支架的连接部位做了加强过渡结构，没有采用直角拼接的生硬设计，而是通过圆弧过渡的支撑筋连接，既减少了应力集中区域，也能在承受冲击载荷时分散应力，避免连接部位出现断裂。

轮轴部分采用一体化的桥型结构，两侧轮轴同轴度公差控制在较高精度范围，保证两侧轮子安装后转动无偏摆，不会出现滑行时轮子蹭支架或者跑偏的问题。轮子采用高耐磨的硬质轮面搭配内置轴承位的结构，轴承安装位的尺寸精度直接匹配通用滑板轴承的外径公差，装配时无需额外修配即可压入固定，轮子内侧与支架之间预留了合理的间隙，既不会因为间隙过大导致轮组晃动，也不会因为间隙过小在转向时出现轮体摩擦支架的问题。

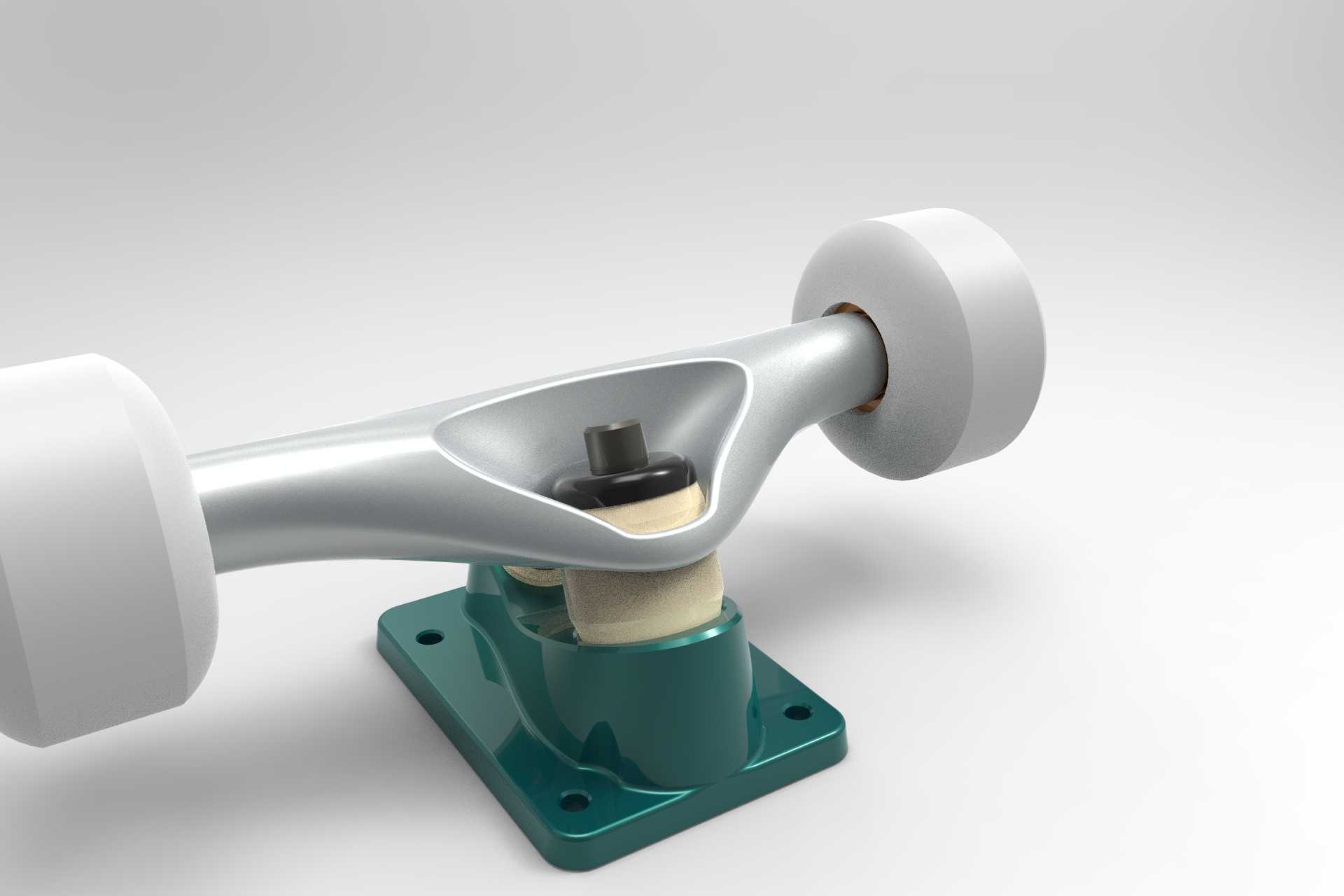

安装边界方面，上部安装底座的平面尺寸适配主流滑板板面的底部安装区域，不会超出板面宽度导致边缘剐蹭，整体竖向高度控制在合理范围，既保证支架有足够的结构强度，也不会让板面离地高度过高导致滑行时重心不稳，提升操控安全性。转向功能的实现依托支架与底座之间的弹性连接结构，当使用者向板面一侧施压时，支架会相对底座产生小角度的偏转，带动两侧轮组同步倾斜，从而实现顺滑的转向动作，复位时依靠弹性件的回弹力让轮组回到直行位置，保证直行状态下的稳定性。

从工程设计角度考量，这套结构在建模时需要重点关注几个配合公差：一是轴承与轮轴的配合公差，需要采用过渡配合保证轴承内圈与轮轴无相对滑动，避免长期使用后轴面磨损；二是轮子与轴承外圈的配合，需要保证轴承外圈与轮子轮毂紧密贴合，转动时不会出现外圈跟转的问题；三是底座安装孔的位置度公差，四个孔的相对位置偏差需要控制在允许范围内，否则安装时会出现螺丝无法对齐板面孔位的问题。另外，支架的受力部位做了等强度优化，在应力较大的连接区域适当增加壁厚，在受力较小的区域做了轻量化的结构处理，在保证整体结构强度满足承重要求的前提下，尽可能降低部件自重，减少滑行时的额外负载。

实际使用中，这套轮组装配结构需要承受反复的冲击载荷，比如滑行时遇到台阶、路面凸起产生的瞬时冲击力，因此在结构设计时特意在轮轴与支架的连接位置做了圆弧卸荷结构，避免应力集中导致的轴根断裂，同时底座与板面接触的平面做了平整处理，安装后可以完全贴合板面底部，不会出现局部应力集中压坏板面的情况。轮子的宽度与直径尺寸也经过匹配设计，既保证足够的接地面积提升滑行稳定性，也不会因为尺寸过大导致转向阻力增加，适配不同滑行场景的使用需求。
