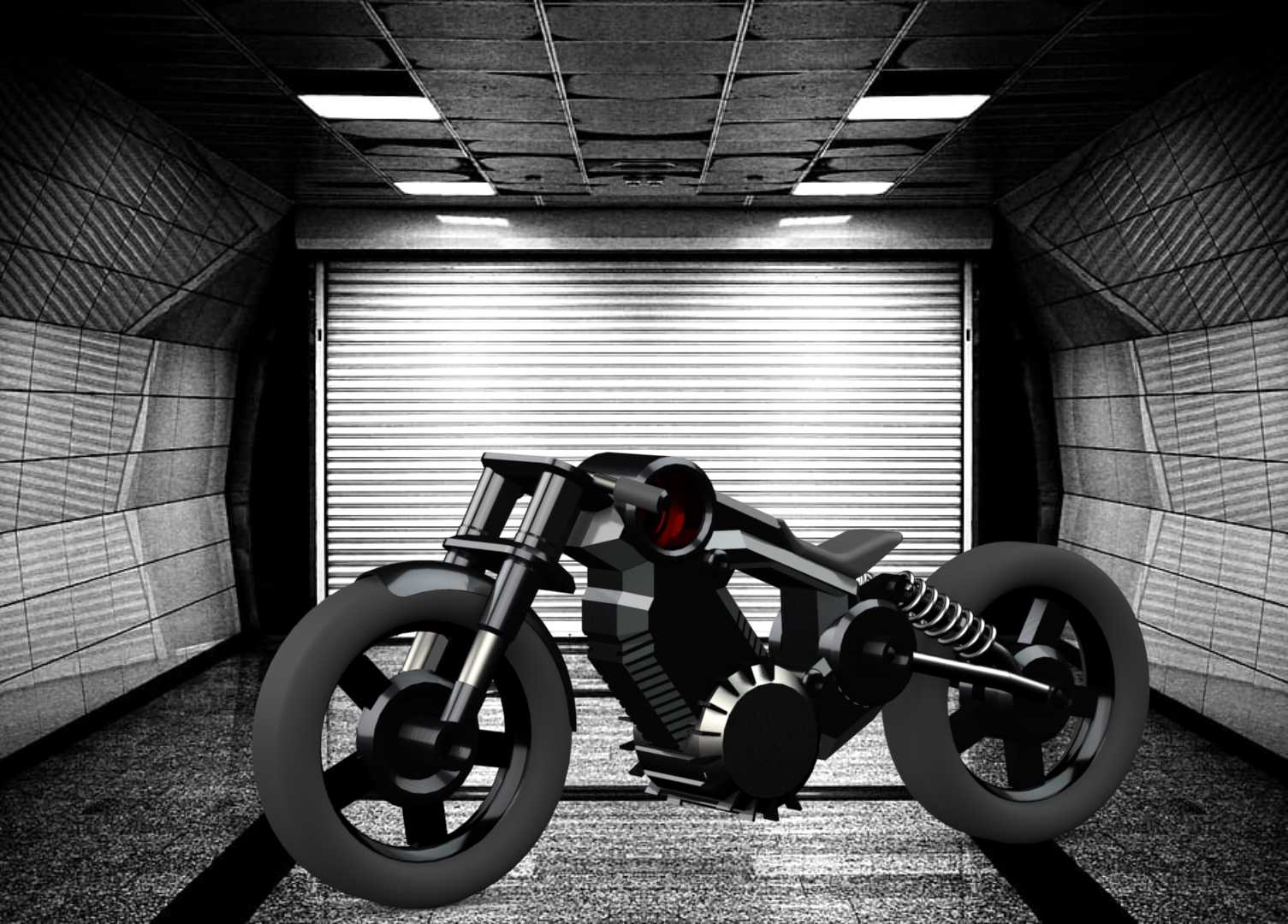

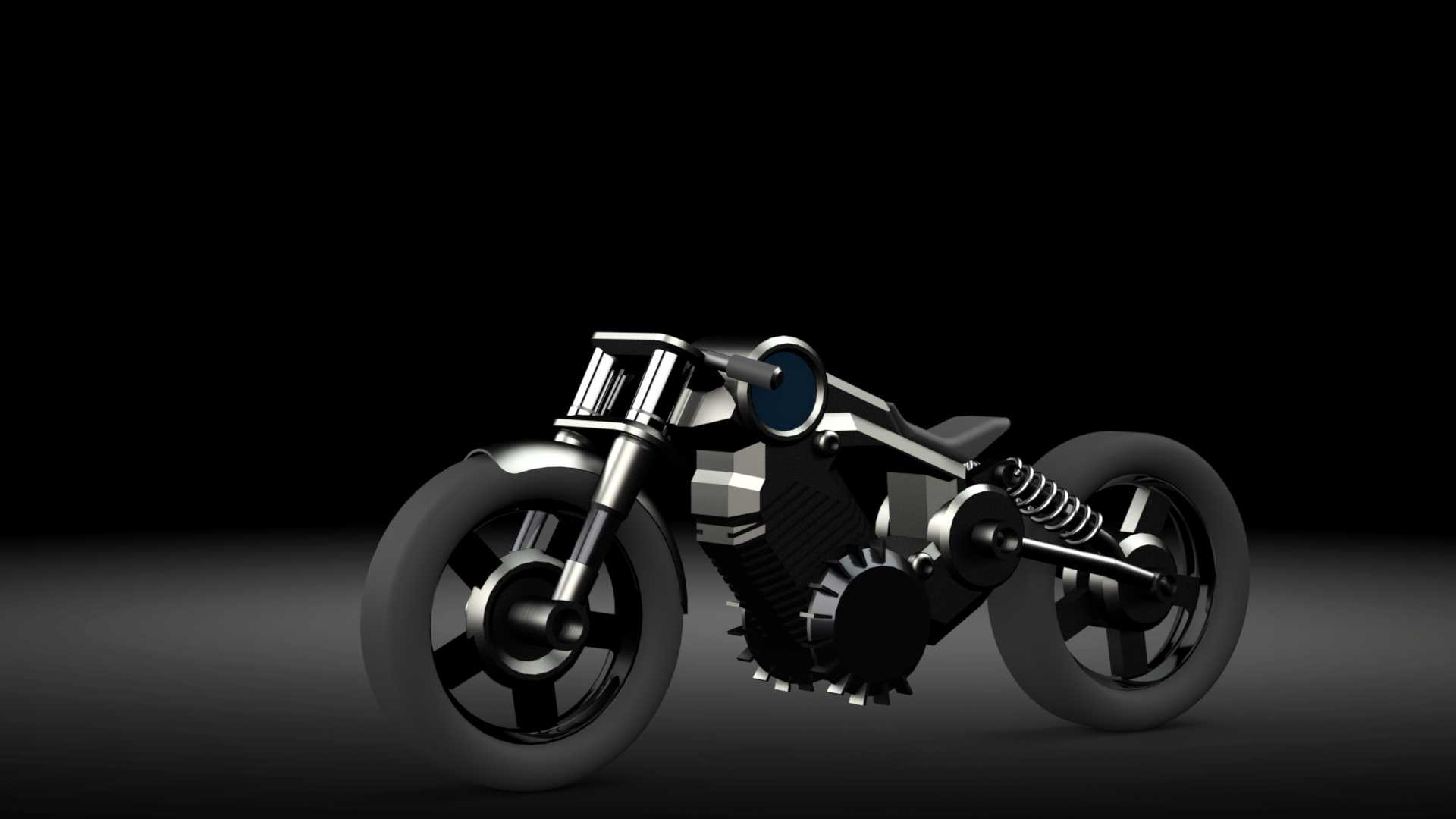

ASHA-5M概念摩托车结构三维设计

这款概念摩托的结构设计，首先围绕城市短途通勤、个性化出行的核心场景展开，在布局上打破了传统跨骑摩托的油箱前置、发动机居中的常规排布逻辑，将动力单元整合在车架中部的封闭舱体内，既优化了整车重心分布，也为外观的一体化造型留出了足够的设计空间。从实际使用维度看，整车的轴距控制在紧凑区间，转向舵角预留了足够的城市街巷转弯余量，车把高度与座垫的垂直落差经过人机工程校核，日常通勤骑行时上半身姿态自然放松，不会出现长时间握持车把导致的肩颈疲劳，座垫下方的空间预留了储物与电池组的安装位，可适配纯电动力总成的布置需求，也能容纳小型随身物品的存放。

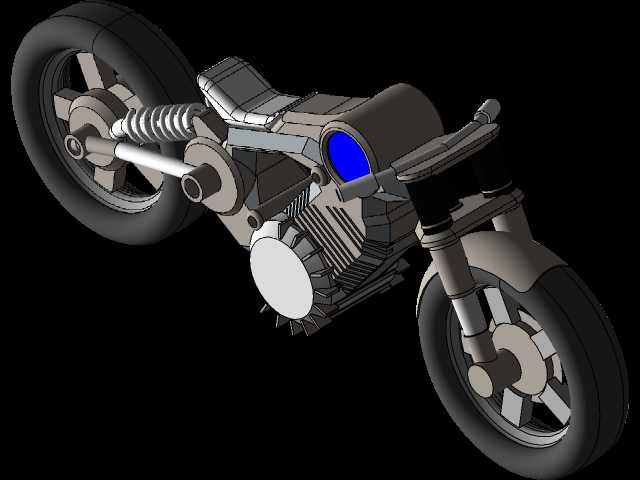

行走系统部分，前后轮采用等直径的宽幅轮胎配置，轮辋为一体化实心辐条结构，相比传统多辐条轮辋，既降低了高速行驶时的轮组风阻，也减少了复杂路况下辐条卡入异物的风险，前悬架采用正置式单筒减震结构，转向柱与上联板的连接位做了加强处理，可承受紧急制动时的纵向冲击载荷，后悬架为侧置单弹簧减震布局，减震器上端直接连接车架后段主梁，下端固定在后摇臂的偏心安装位，这种布局能在压缩行程中自动抵消部分后轮跳动带来的横向扭力，提升过弯时的后轮循迹性。

动力舱的外形设计采用了多面体切削的硬朗风格，外壳与车架主梁采用一体化的包覆设计，既可以对内部的动力、电控元件起到防护作用，也能在行驶时引导气流顺着车身侧面流向车尾，减少车身上下的压差阻力。前大灯嵌入车头前部的斜面结构内，灯组的安装角度做了下压调校，近光照射范围覆盖前方三到五米的路面区域，远光可照射到二十米外的路况，满足夜间城市道路的骑行照明需求。车尾部分做了短尾设计，后挡泥板集成在后摇臂上，随后轮同步跳动，避免了传统固定挡泥板在减震压缩时与轮胎发生干涉的问题。

从安装边界来看，整车的最大宽度控制在车把两端的尺寸范围内，车身最宽处没有超过车把的横向宽度，在狭窄路段穿行时不需要额外考量车身侧面的剐蹭风险，整车的最小离地间隙满足城市铺装路面、减速带以及轻微非铺装路面的通过需求，不会出现底盘磕碰路面凸起的情况。车架主体采用中空铝合金型材拼接的结构设计，主梁的截面形状经过拓扑优化，在保证整体扭转刚度、弯曲刚度满足骑行载荷要求的前提下，尽可能削减了非受力区域的材料厚度，控制整车整备质量。

制动系统采用前后盘式制动配置，制动卡钳的安装位直接集成在前后叉的安装凸台上，不需要额外设计转接支架，减少了装配环节的零件数量，也提升了制动时的力传递效率。脚踏位置设置在车架中部的两侧，脚踏的安装高度预留了足够的过弯倾斜余量，在常规道路转弯倾角下不会出现脚踏剐蹭地面的情况。整车的线束全部布置在车架主梁的内部空腔内，外部没有裸露的走线，既提升了外观的整洁度，也避免了线束长期暴露在外被雨水、灰尘侵蚀导致的老化问题，线束的接插件全部采用防水型接口，满足雨天骑行的防护要求。

在设计过程中，首先对整车的载荷分布做了多轮仿真校核，分别模拟了单人骑行、双人乘坐、紧急制动、高速过弯等多种工况下的车架应力分布，对应力集中的区域做了局部加厚处理，对冗余的材料区域做了挖空减重，最终实现了刚度与重量的平衡。轮胎的扁平比选择兼顾了铺装路面的抓地力与滤震性能，不会因为胎壁过薄导致路面细碎震动直接传递到车架上，也不会因为胎壁过厚影响过弯时的支撑性。整车的所有外露连接件都采用了内六角沉头螺钉，安装后螺钉表面与外壳表面齐平，没有突出的结构，既减少了风阻，也避免了骑行时衣物勾挂突出零件的安全隐患。
