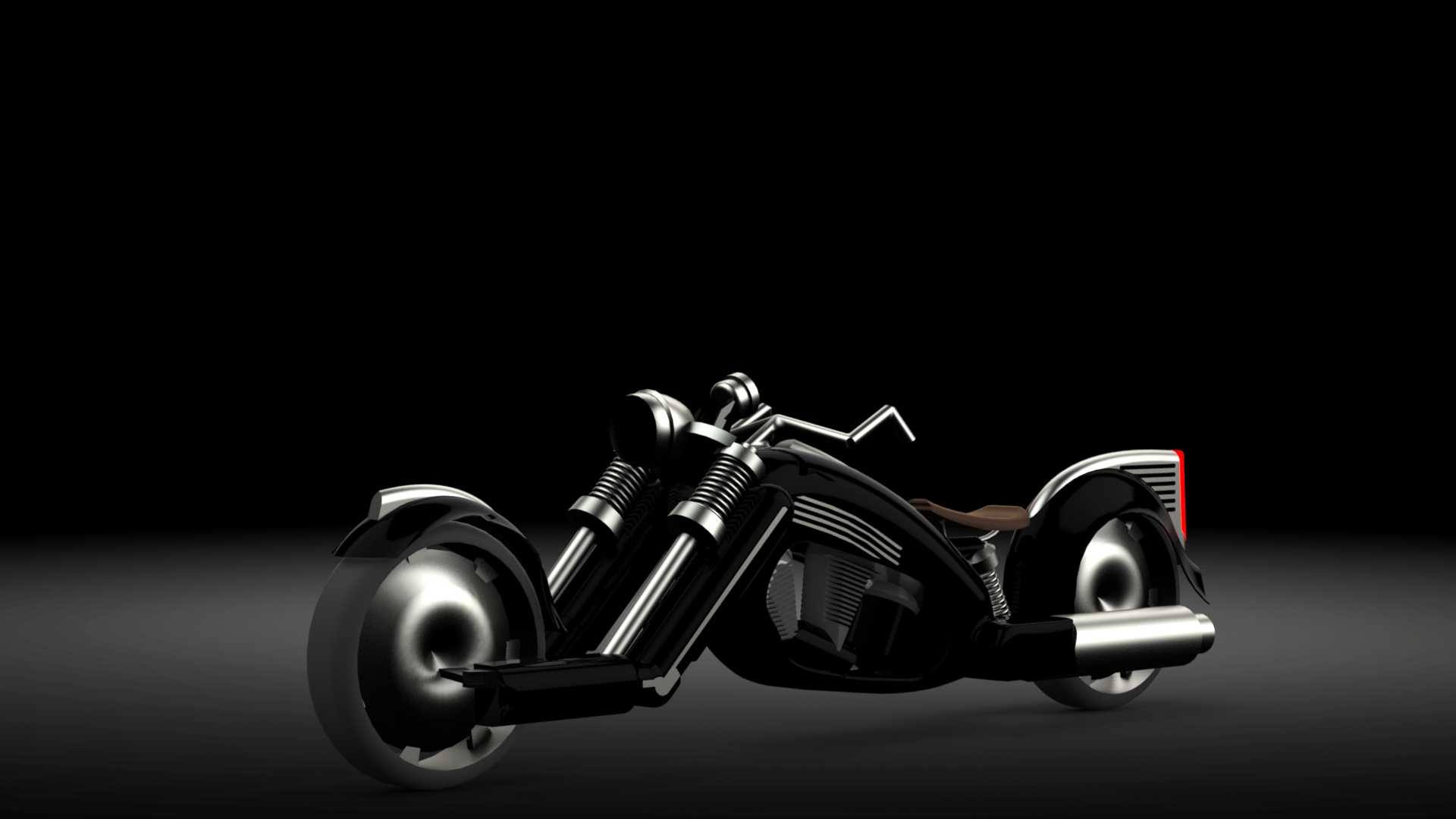

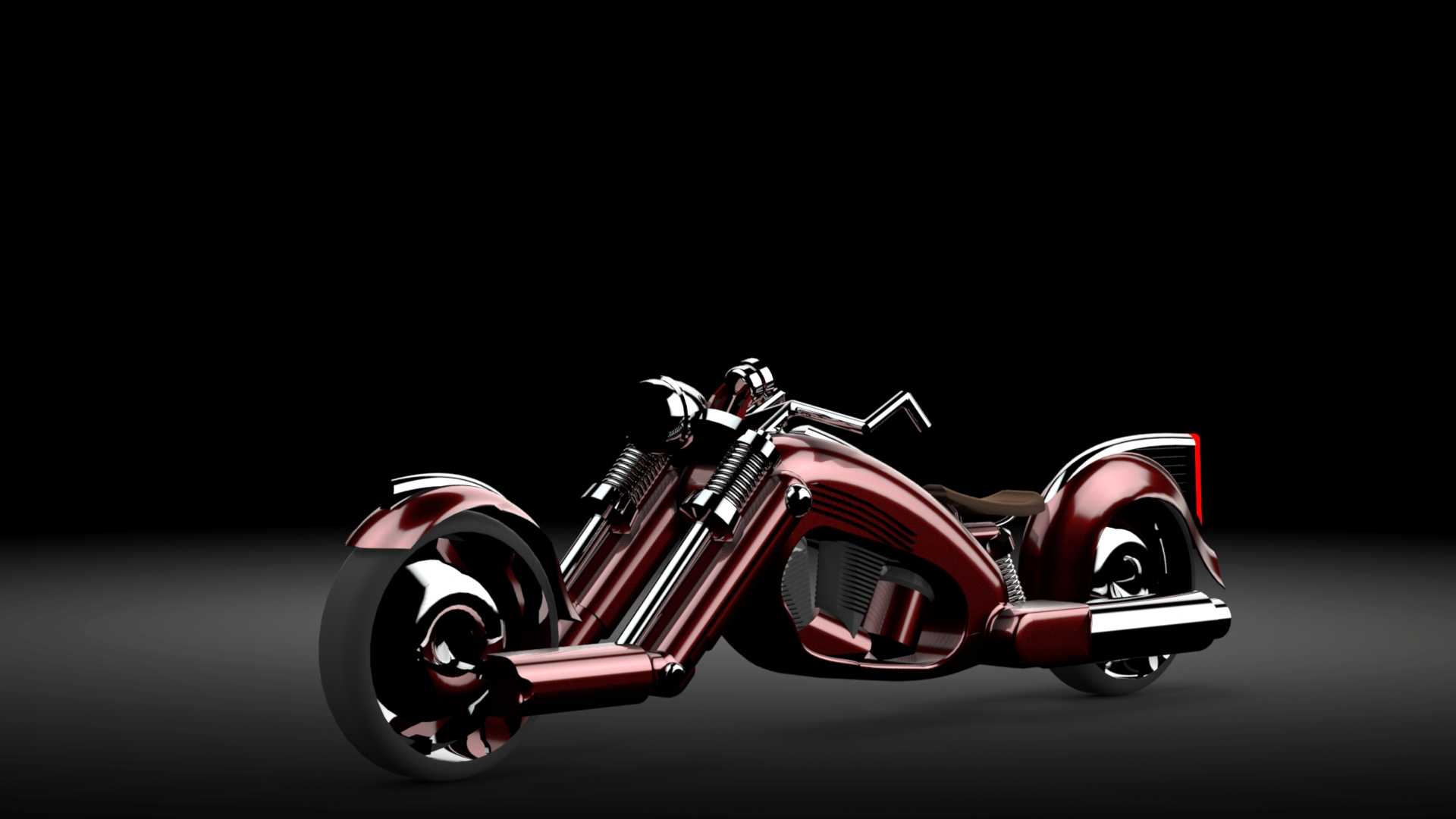

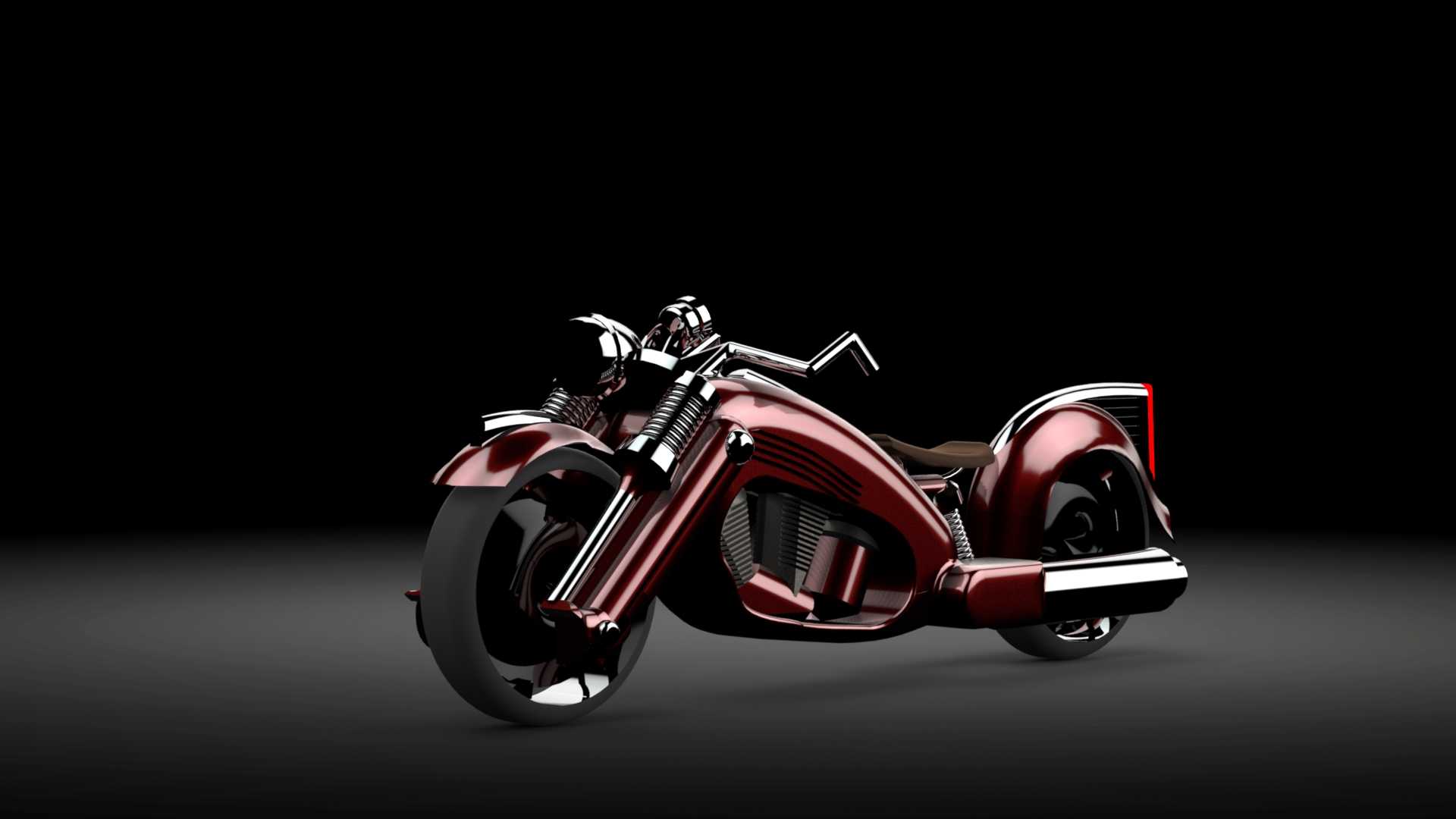

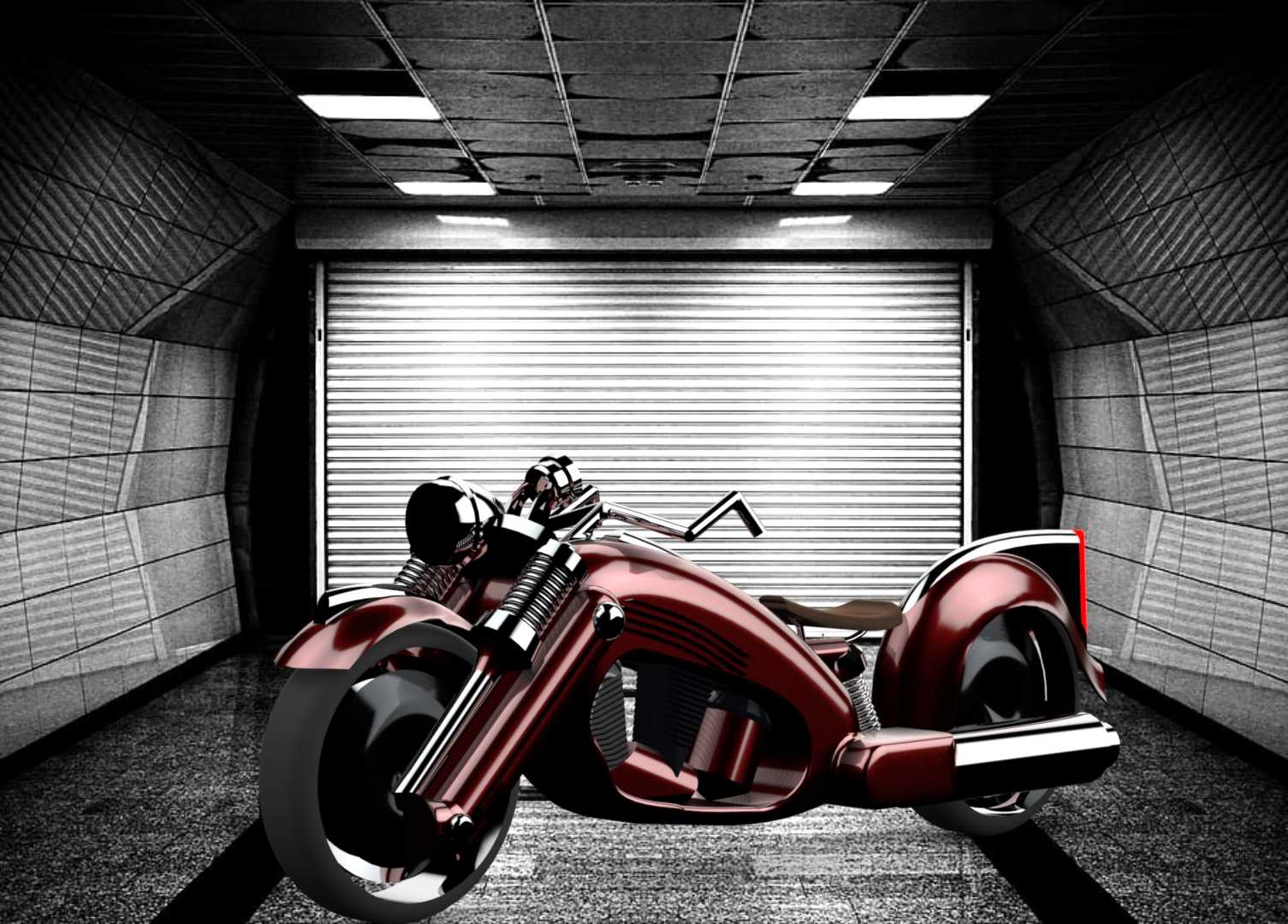

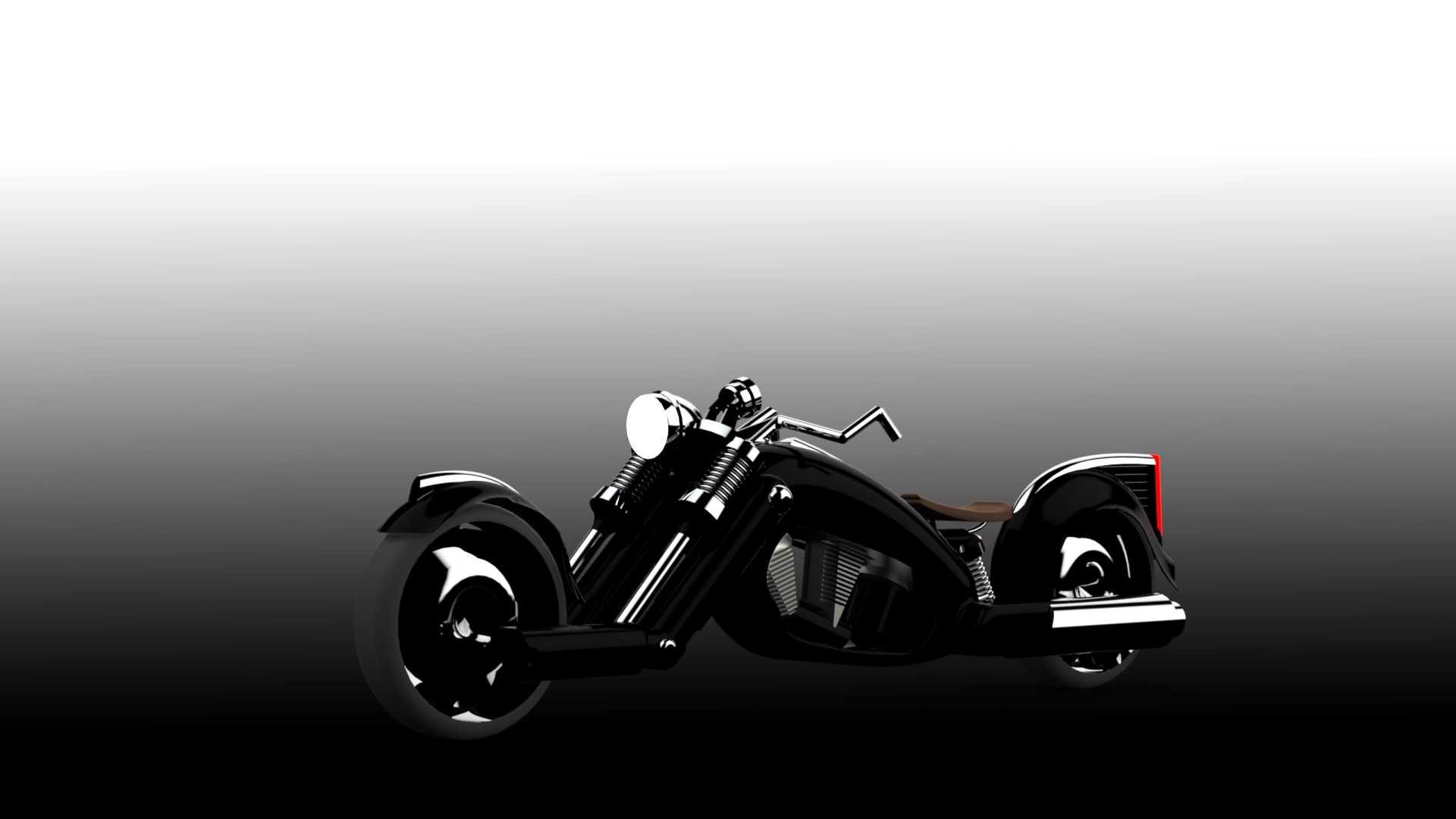

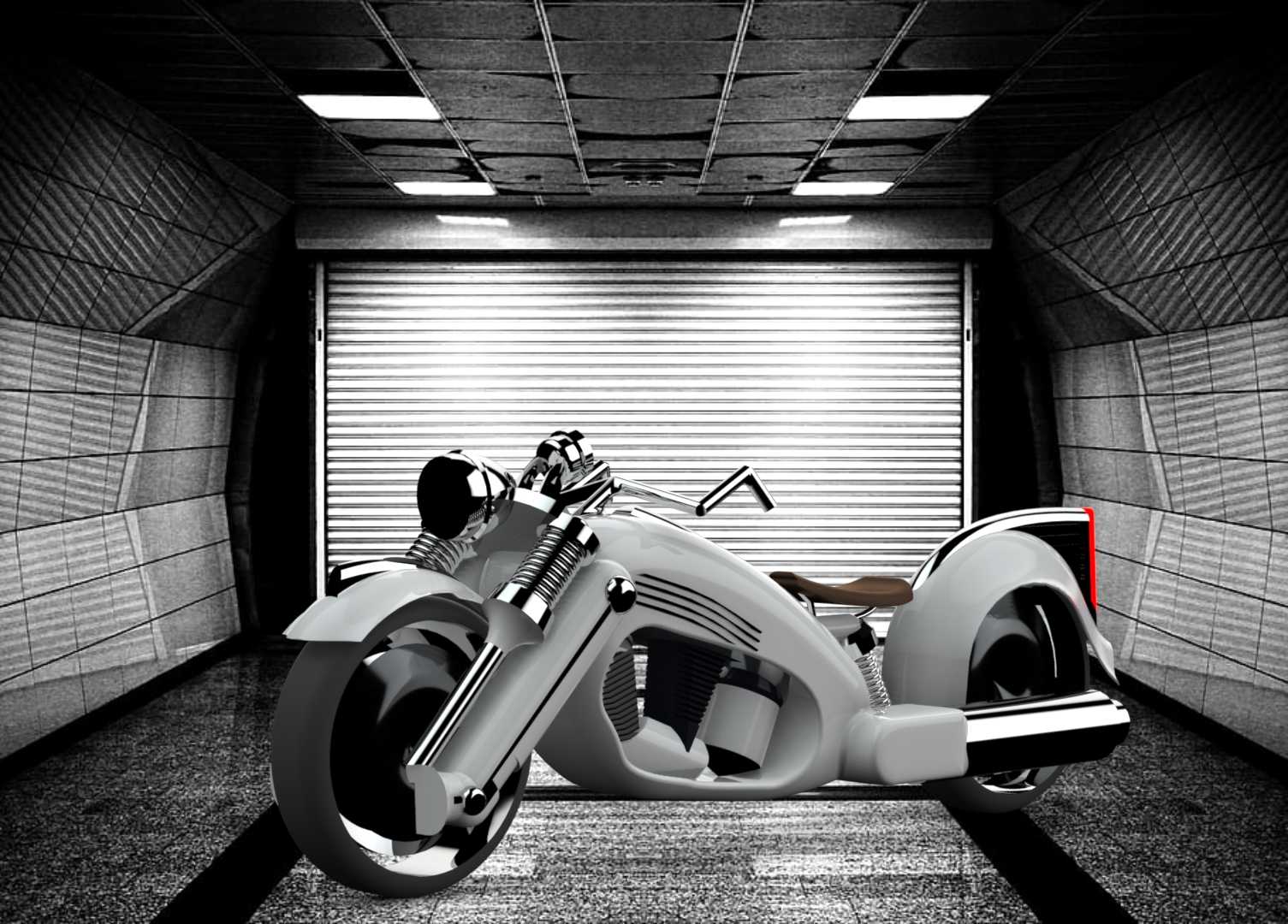

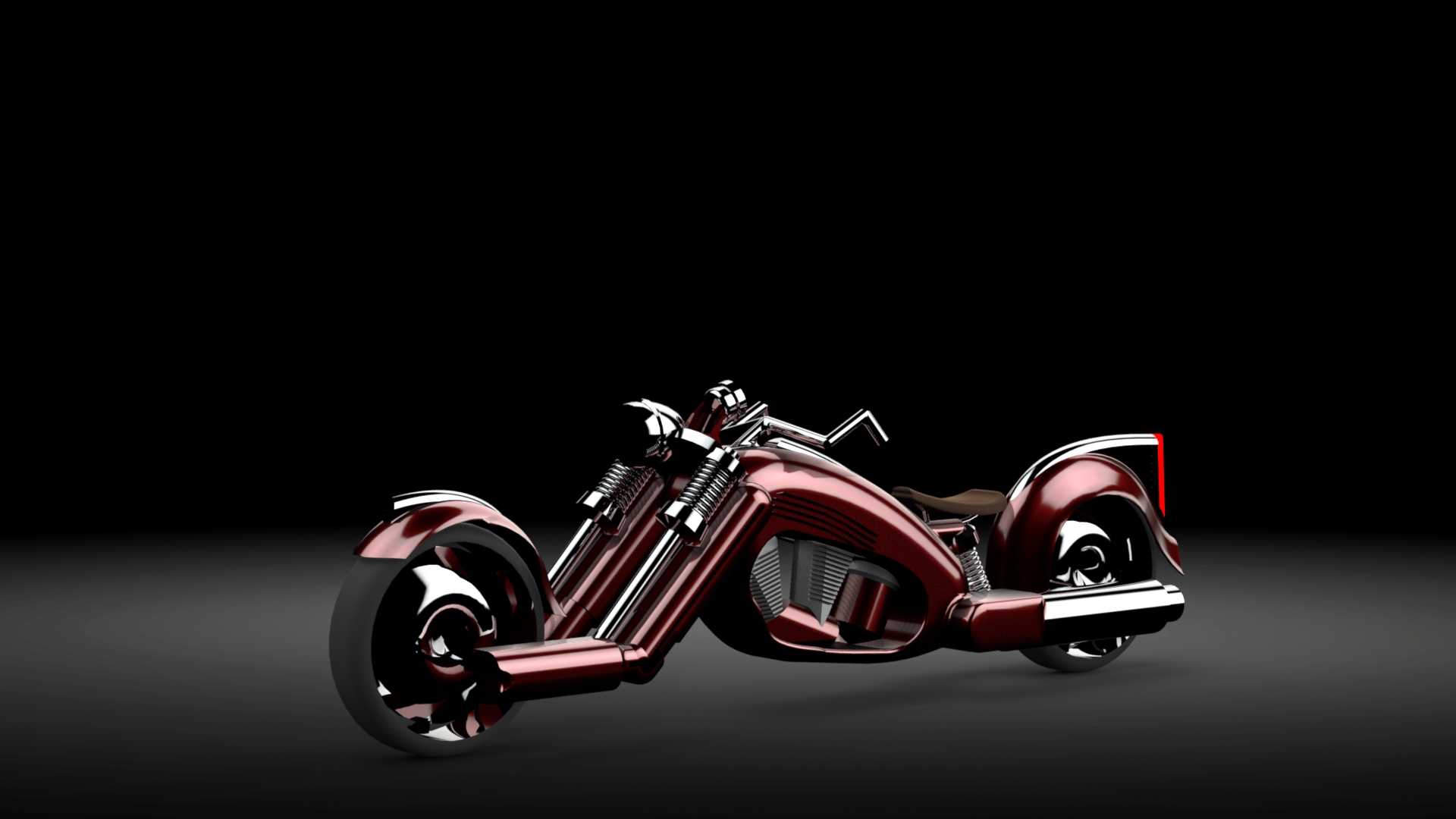

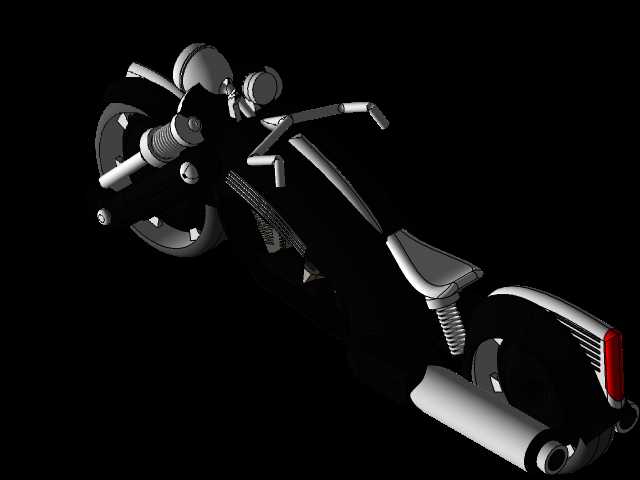

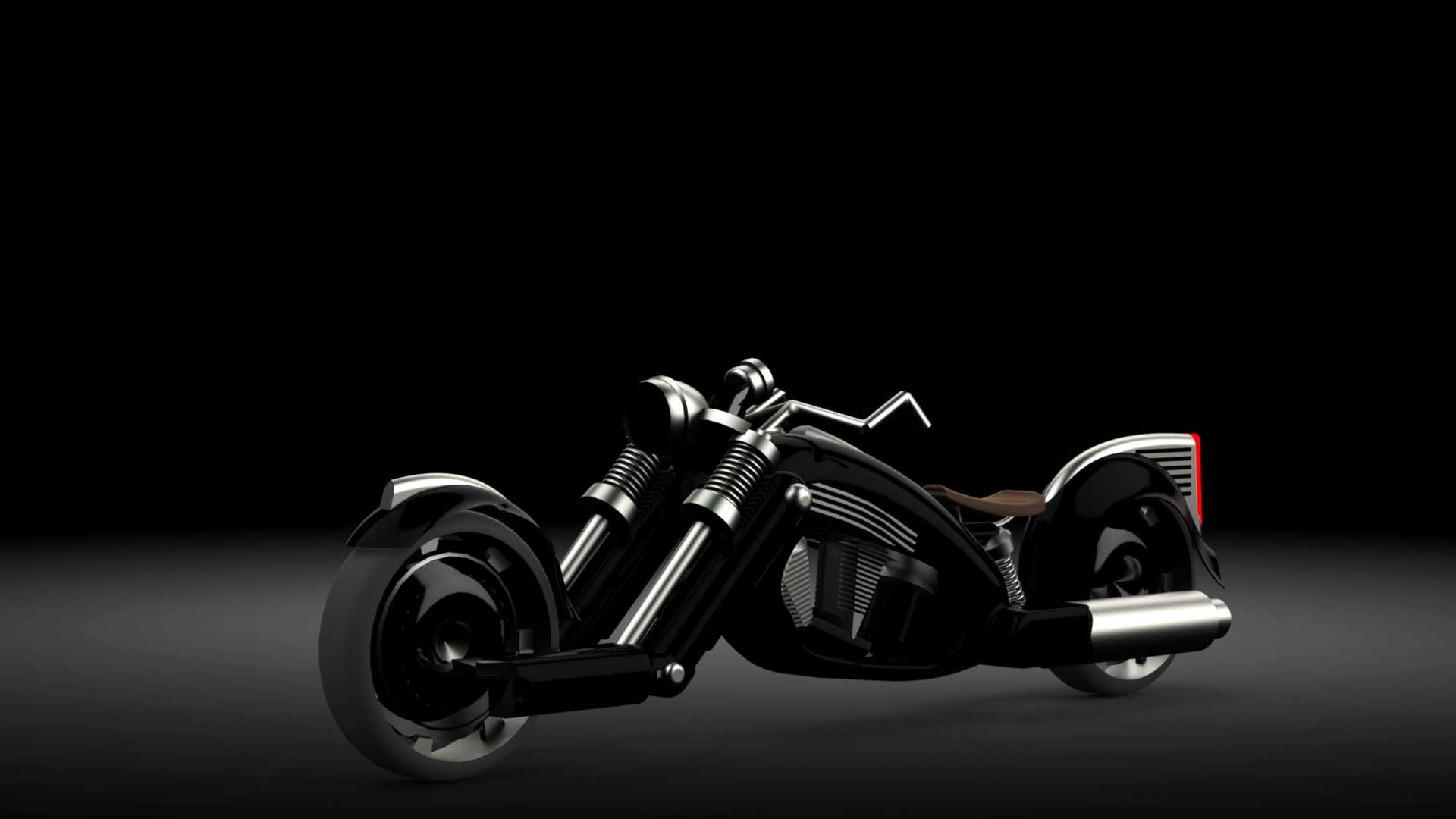

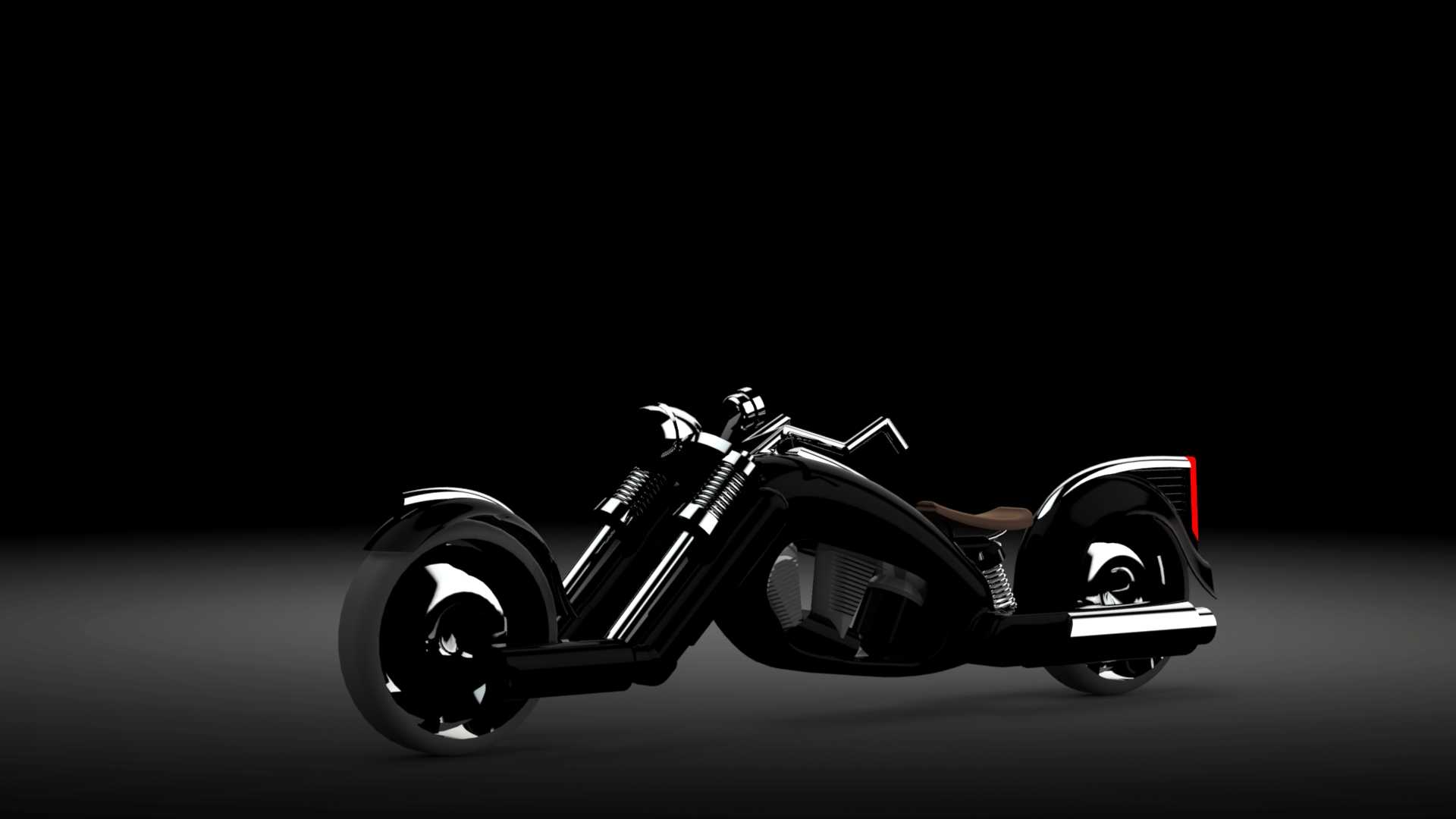

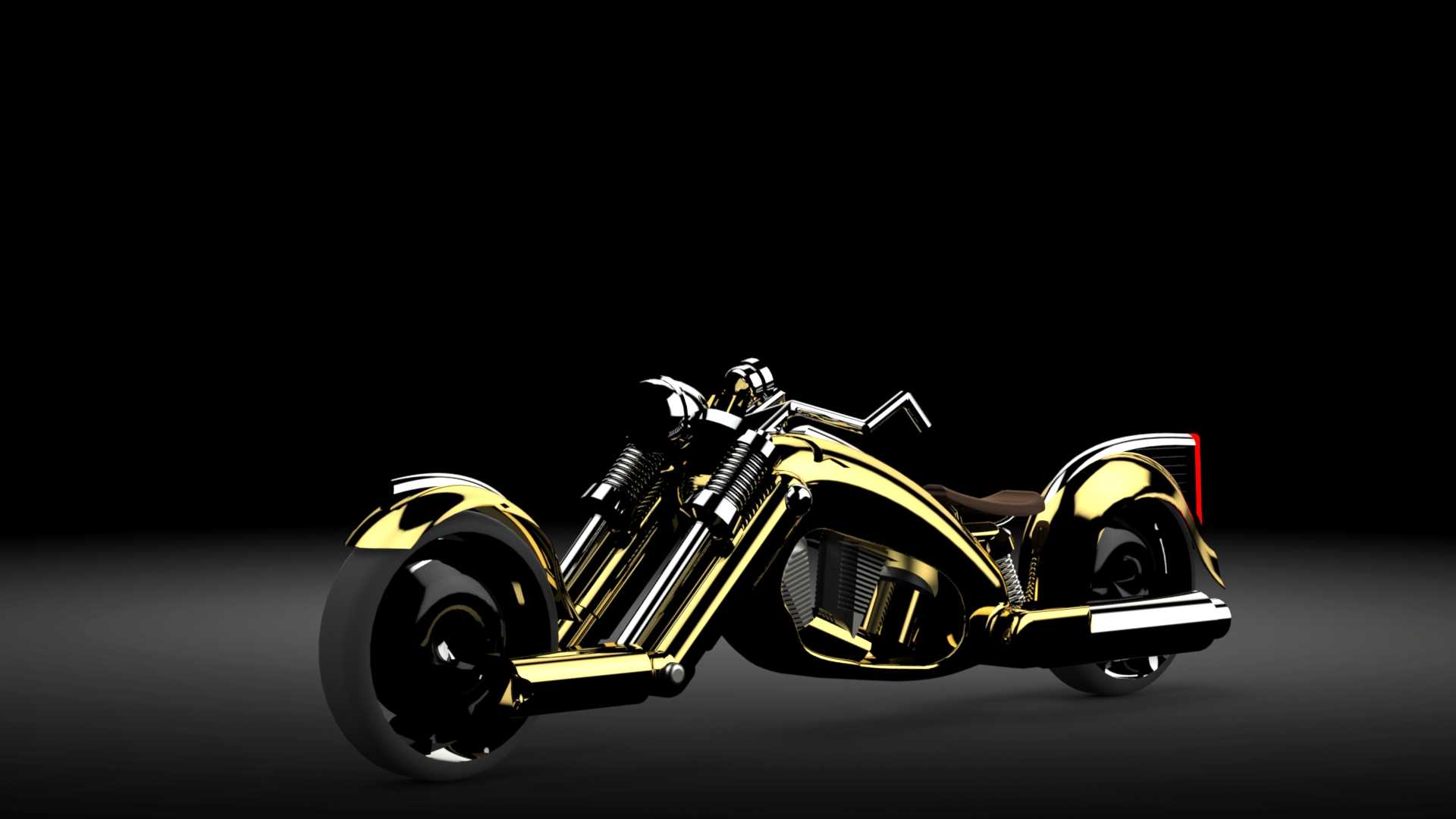

复古流线型定制巡航摩托车结构设计

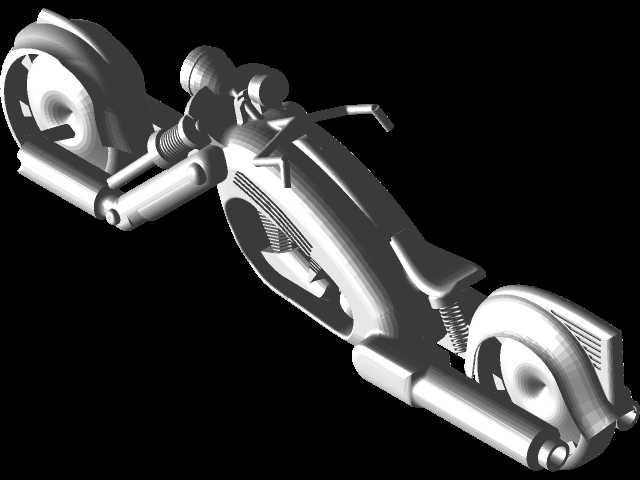

这款定制巡航摩托车的三维结构设计，核心围绕长距离舒适骑行的场景需求展开，区别于普通街车的紧凑布局，整车轴距设定在1650mm左右，整车长度控制在2400mm区间，座高维持在680mm的低重心水平，能够适配绝大多数骑行者的身高范围，低速挪车与高速巡航时都能获得足够的车身稳定性。从结构布局来看，整车采用硬尾风格的外观设计，但后摇臂与车架连接位置预留了隐藏式减震的安装空间，既保留了复古定制车的流畅视觉效果，又能过滤铺装路面的细碎颠簸，避免传统硬尾车型长途骑行的震感不适。前轮采用18英寸辐条轮毂搭配宽幅真空胎，后轮为16英寸宽胎设计，轮胎接地宽度达到180mm，高速直线行驶时的抓地表现更稳定，转向把采用高把低位的安装角度，骑行时上半身可以保持自然直立的姿态，手腕不需要过度前倾受力，连续骑行数小时也不会产生明显的肢体疲劳。车身覆盖件的设计完全围绕流线型低风阻思路展开，前挡泥板与前轮轮拱的贴合间隙控制在15mm，既不会因为轮胎跳动产生剐蹭，也能最大程度减少轮拱位置的乱流产生；油箱采用一体化水滴造型，容量设定在18L，按照巡航车百公里4.5L的综合油耗计算，满油续航可以达到400km，满足跨城骑行的续航需求，油箱与两侧侧盖采用无缝衔接的曲面过渡，没有突兀的棱角凸起，高速行驶时气流可以顺着车身曲面平滑流向车尾，减少骑行时上半身受到的风阻冲击。动力单元采用V型双缸发动机的布局形式，发动机安装吊耳与车架主梁采用刚性连接，安装点位的同轴度公差控制在0.1mm以内，避免发动机运转时的震动传递到车架引发共振；排气系统采用双侧单出的短尾排气布局，排气尾段的安装位置与后轮轮拱保持30mm的安全间隙，排气出口角度略微向上倾斜，避免骑行时排气气流直接吹向后方路面扬起灰尘。前悬挂采用正置式液压前叉，前叉行程设定在120mm，能够应对铺装路面的常见坑洼冲击，前叉与上联板的连接位置预留了车把加高的改装空间，用户可以根据自身骑行习惯调整车把高度。制动系统方面，前轮采用单浮动盘搭配双活塞卡钳，后轮采用固定盘搭配单活塞卡钳，制动管路沿着车架主梁内侧隐藏布置，既不会破坏车身的整体视觉效果，也能避免管路外露被飞石磕碰损坏。座椅采用分体式皮质坐垫，前座厚度达到80mm，内部填充高密度发泡海绵，后座宽度控制在150mm，短途载人时也能提供足够的支撑性，座椅下方的空间预留了电瓶与随车工具的安装位置，不需要额外加装侧包来收纳随车物品。车尾部分采用短尾设计，后尾灯集成在后挡泥板顶端，转向灯采用微型嵌入式安装在车尾两侧，没有突出车身的部件，避免停车时被意外剐蹭。整车的车架采用钢管焊接结构，主梁采用直径48mm的高强度无缝钢管，副车架采用直径32mm的钢管弯折成型，所有焊接点位都做了圆弧过渡处理，减少应力集中的风险，车架的整体扭转刚度经过校核，能够满足180km/h极速下的结构强度需求。在设计过程中，所有部件的安装边界都做了干涉检查，转向把打满角度时不会与油箱发生磕碰，前轮上下跳动到极限位置时不会与前挡泥板剐蹭，链条传动的张紧行程预留了30mm的调节空间，日常维护时不需要拆卸额外的覆盖件就能完成链条张紧度调整。这款车型的定位偏向个性化定制巡航市场，既可以作为机车改装店的改装参考原型，也能用于影视道具、展会展示的模型参考，所有曲面结构都做了连续曲率处理，后续开模生产时不需要额外调整曲面顺滑度，能够直接对接手板制作与小批量生产的工艺需求。
