概念定制长前叉巡航摩托车外观结构

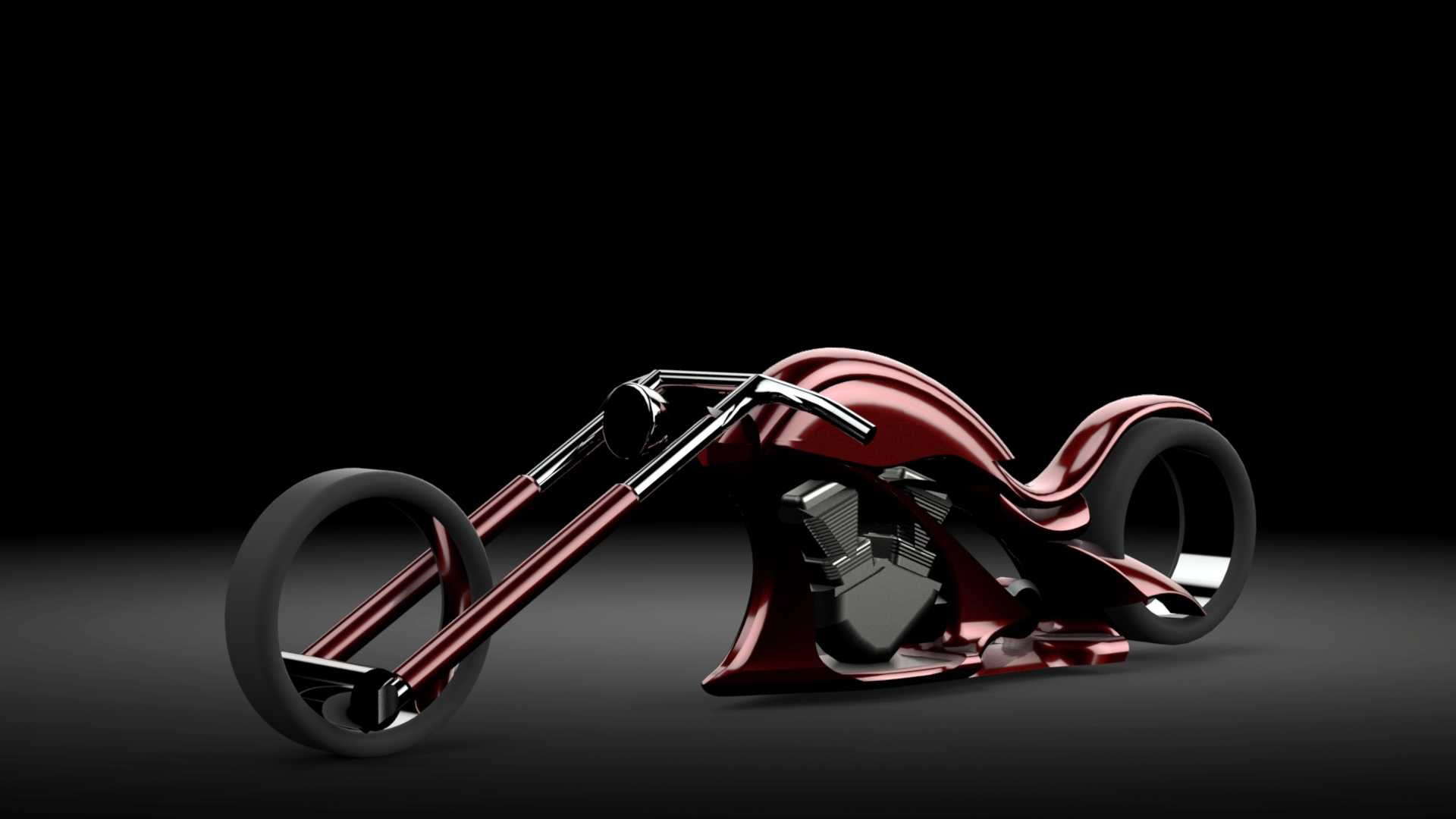

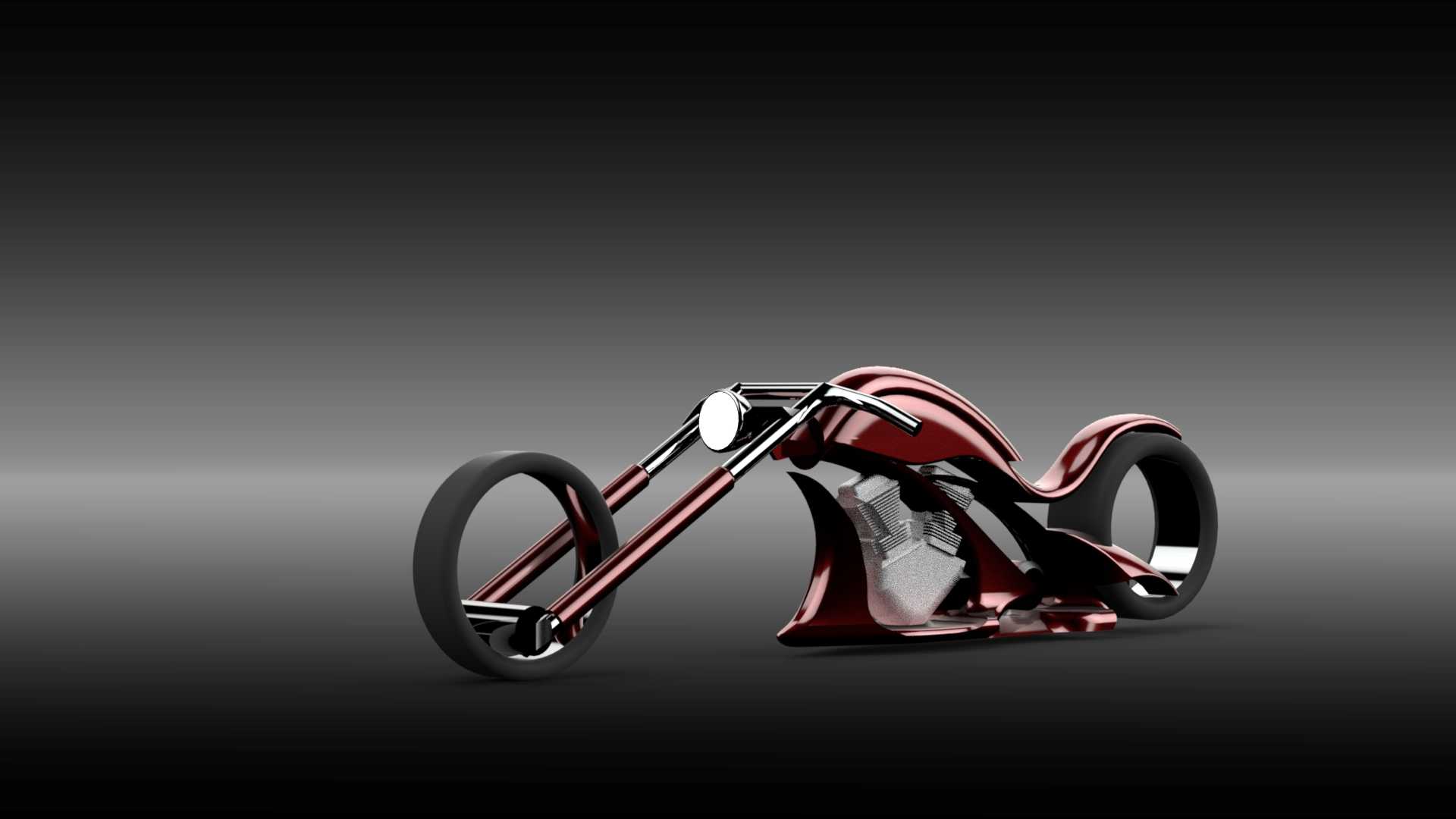

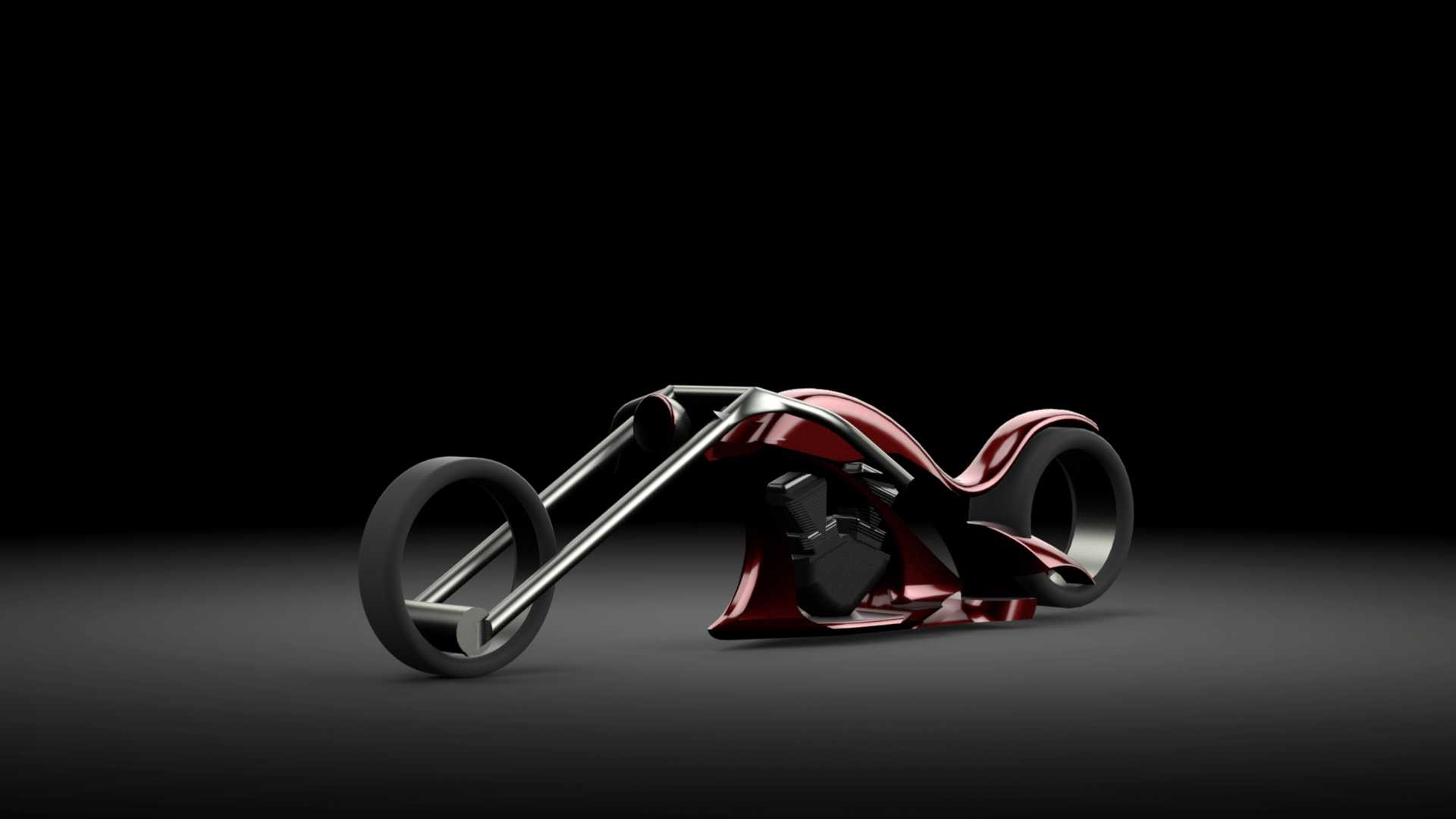

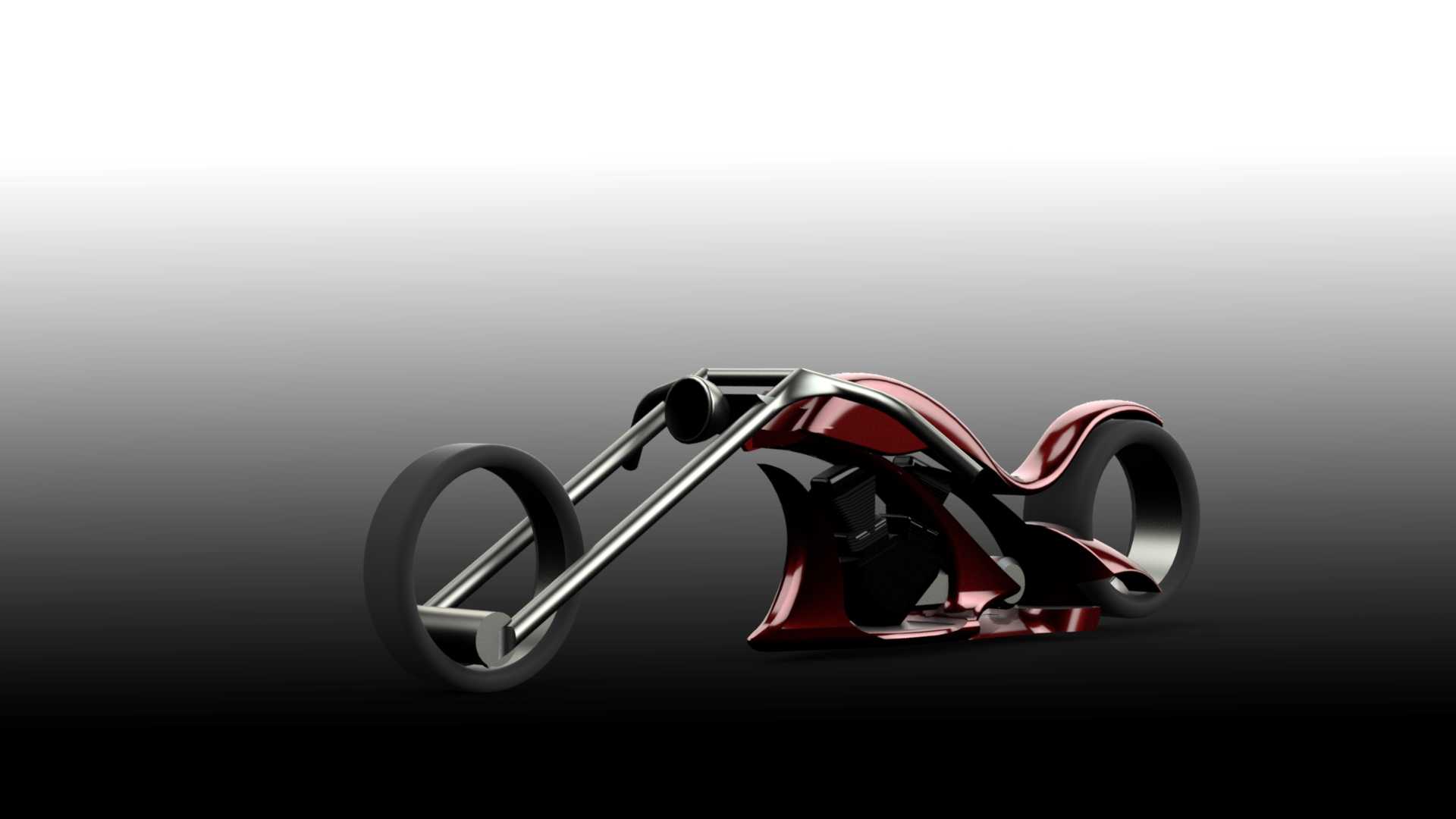

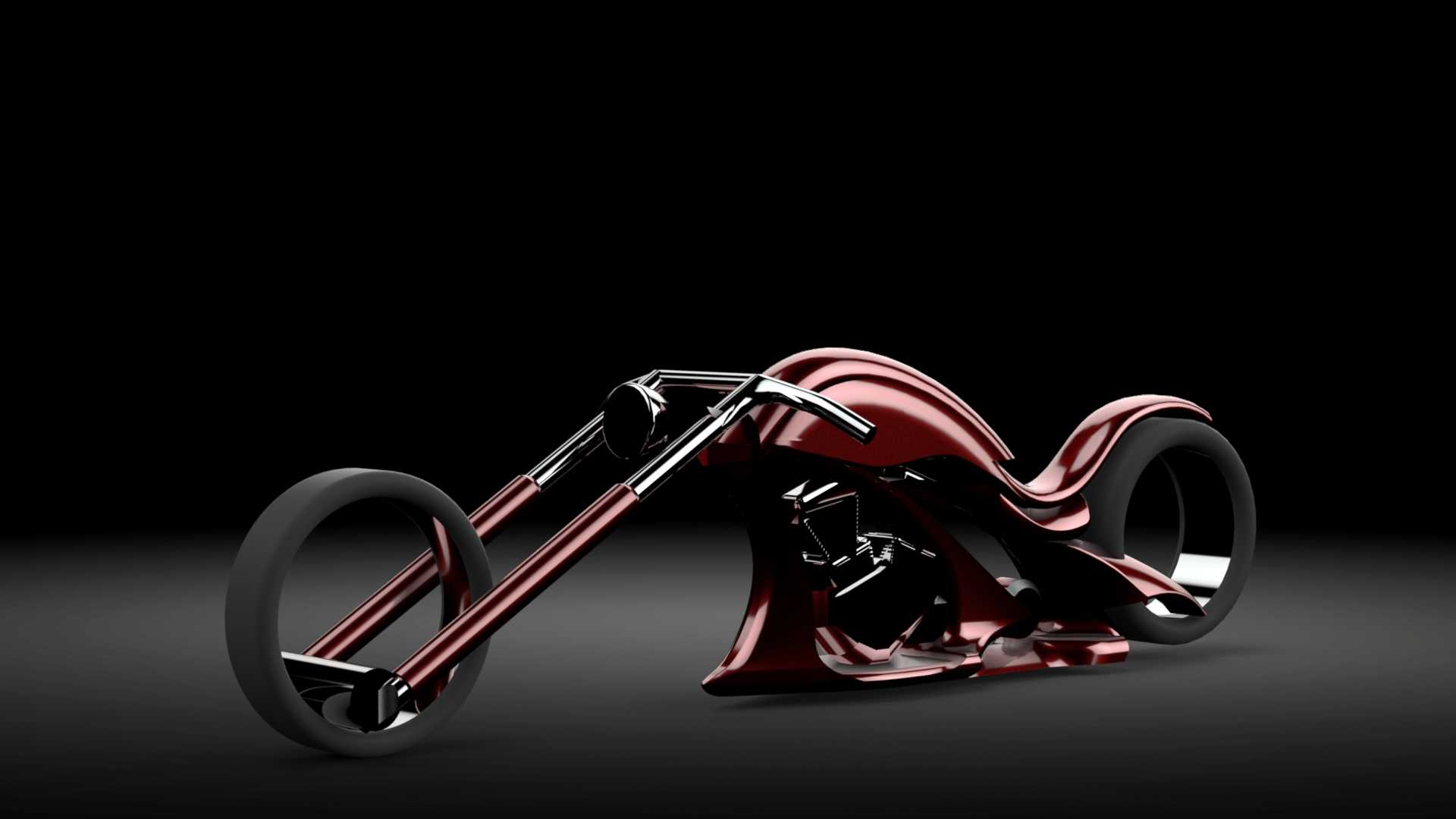

　　做这类定制巡航机车的三维结构设计时，最先要锚定的是整车姿态的边界约束，长前叉的延伸角度直接决定了转向机构的运动干涉区间，前叉外倾角控制在38度到42度区间时，既能够保留chopper风格的视觉张力，也不会让转向时的手把力矩超出常规骑行的可控范围。前叉的管段采用分段式承力结构，外层的装饰曲面和内层的承力衬套做了分离设计，渲染时呈现的酒红色金属漆面是附着在曲面外覆件上的，内层的金属承力管直接连接下联板与前轮轴，安装时需要预留12mm的衬套间隙，避免转向过程中外覆件和前轮挡泥结构发生剐蹭。前轮的无轮毂结构是这个设计里的核心亮点，轮圈的承力点集中在轮辋内侧的环形导轨上，制动卡钳的安装座直接集成在前叉末端的连接支架上，

　　不需要额外设计辐条的传力路径，轮辋的径向跳动公差需要控制在0.3mm以内，否则高速行驶时会产生明显的轮组抖动。车身中部的动力单元采用V型双缸的布局轮廓，缸体的散热鳍片做了简化的曲面处理，既保留了内燃机的结构辨识度，也不会因为过多细碎特征影响整车曲面的流畅度，发动机安装吊架和主车架的连接点设计了三个可调位，方便后续调整整车的重心高度，重心位置控制在前轮轴后620mm、离地高度380mm的区间时，低速挪车和高速巡航的稳定性能够达到较好的平衡。油箱和后座的曲面是一体化流畅过渡的，没有传统车型的接缝折线，曲面建模时用G2连续的曲率过渡连接油箱隆起段和后座的下沉弧面，既能够保证14L左右的燃油储存容积，

　　也让整车侧面的视觉线条从车把一直延伸到后轮，形成完整的视觉引导。后轮同样采用无轮毂结构，轮辋的承力支架集成在后摇臂的末端，后摇臂和主车架的连接点设计了隐藏式的减震安装位，减震行程控制在80mm，能够过滤常规铺装路面的细碎颠簸，同时不会因为减震压缩量过大导致后轮和后座下沿发生碰撞。整车的轴距控制在1850mm，整车长度2320mm，座高620mm，这个尺寸参数既符合定制巡航车低趴的骑行姿态要求，也能够满足常规道路通行的尺寸边界，不会因为轴距过长导致转弯半径超出城市道路的转向需求。手把的安装位置比常规巡航车更高，手把末端和上联板的垂直高度差达到260mm，骑行时上半身可以保持直立放松的姿态，手把上的控制按键安装位做了内凹的曲面处理，

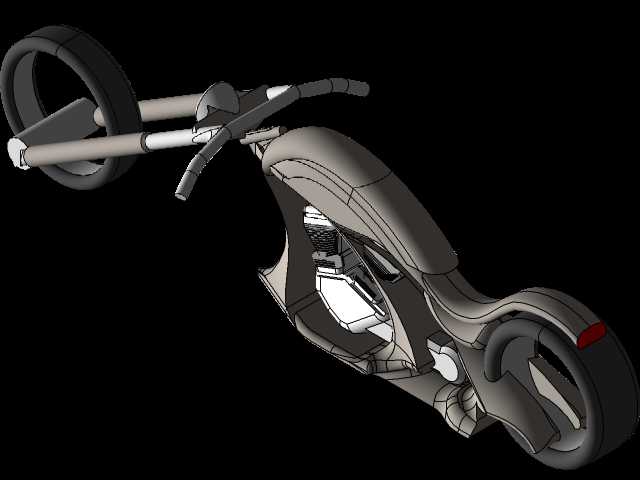

　　和手把管的曲面完全贴合，没有突出的棱角破坏整体的流畅感。这类概念定制机车的应用场景主要集中在定制车展示、机车文化活动以及个性化收藏领域，结构设计时不需要兼顾极端路况的通过性，所有的结构边界都围绕铺装路面的巡航场景设定，轮胎的扁平比控制在25%，胎面宽度前轮130mm、后轮240mm，既能够保证足够的接地面积提升行驶稳定性，宽胎的视觉效果也和整车的定制风格匹配。建模过程中需要特别注意曲面的分件逻辑，所有外覆件的安装卡扣都设计在曲面内侧，从外侧看不到任何安装螺丝或者拼接缝隙，保证外观的整体性，前叉的金属管段和外覆件的配合间隙控制在2mm，既能够预留热胀冷缩的形变空间，也不会因为间隙过大产生廉价的拼接感。排气结构采用隐藏式设计，排气通道从发动机缸头引出后沿着车架下沿延伸到后轮侧方，排气出口做了斜切处理，和后轮的弧形轮廓呼应，不会破坏整车侧面的线条完整性。
