一字槽螺丝刀手动旋具三维建模设计

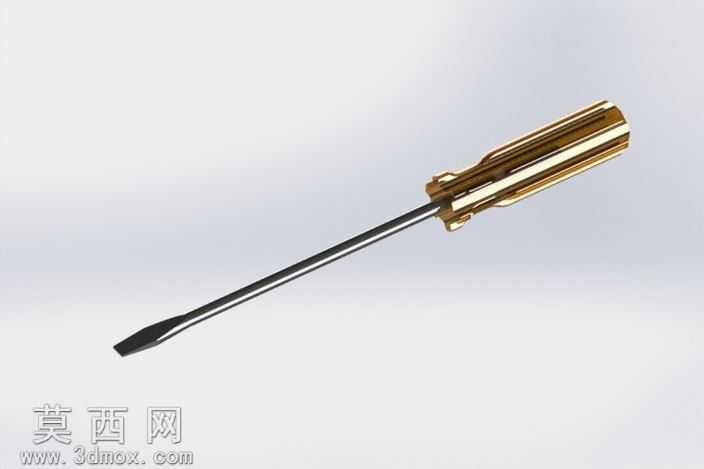

本作品为一字槽手动螺丝刀的三维建模设计，建模过程依托三维参数化设计软件完成，整体采用自底向上的建模思路，先拆分刀杆、刀头、手柄三个核心功能部件分别完成特征构建，再通过装配约束完成整体组合，确保各部件的同轴度、配合间隙符合实际手动工具的生产装配逻辑。刀头部分严格按照一字槽螺钉的适配槽宽标准设计，采用拉伸切除结合倒角特征构建出精准的楔形工作端，刃口处添加0.1mm的微小钝化圆角特征，还原实际产品刃口不崩裂的工艺细节，刀头与刀杆采用一体化建模逻辑，通过旋转凸台特征构建出等直径的长直刀杆主体，刀杆表面添加镀铬层的金属材质参数，设置高反射率、低粗糙度的材质属性，还原五金工具表面抛光镀铬的金属质感。手柄部分采用多段旋转凸台叠加防滑纹理的特征构建方式，先通过旋转特征生成符合人体工学的纺锤形手柄基体，再通过圆周阵列的拉伸切除特征构建出手柄表面的纵向防滑凹槽，手柄材质设置为醋酸纤维塑料的材质参数，调整半透明质感与暖棕色调，还原传统螺丝刀手柄的胶木质感，手柄与刀杆的衔接处添加金属箍的环形特征，金属箍采用黄铜材质参数，设置略低于刀杆镀铬层的反射率，添加轻微的做旧质感参数，区分不同金属部件的视觉差异。渲染阶段采用三点布光方案，主光源从侧上方45度角投射，突出刀杆的金属反光与手柄的曲面轮廓，辅光源从另一侧补光弱化阴影死区，背景采用渐变浅灰色背景突出产品主体，最终渲染效果还原了真实一字螺丝刀的材质质感与结构细节，可用于五金工具产品展示、紧固作业教学演示、虚拟装配场景搭建等用途，模型各特征参数可编辑，可根据实际需求调整刀杆长度、手柄尺寸、刀头宽度等参数，适配不同规格一字槽螺钉的作业场景需求。
