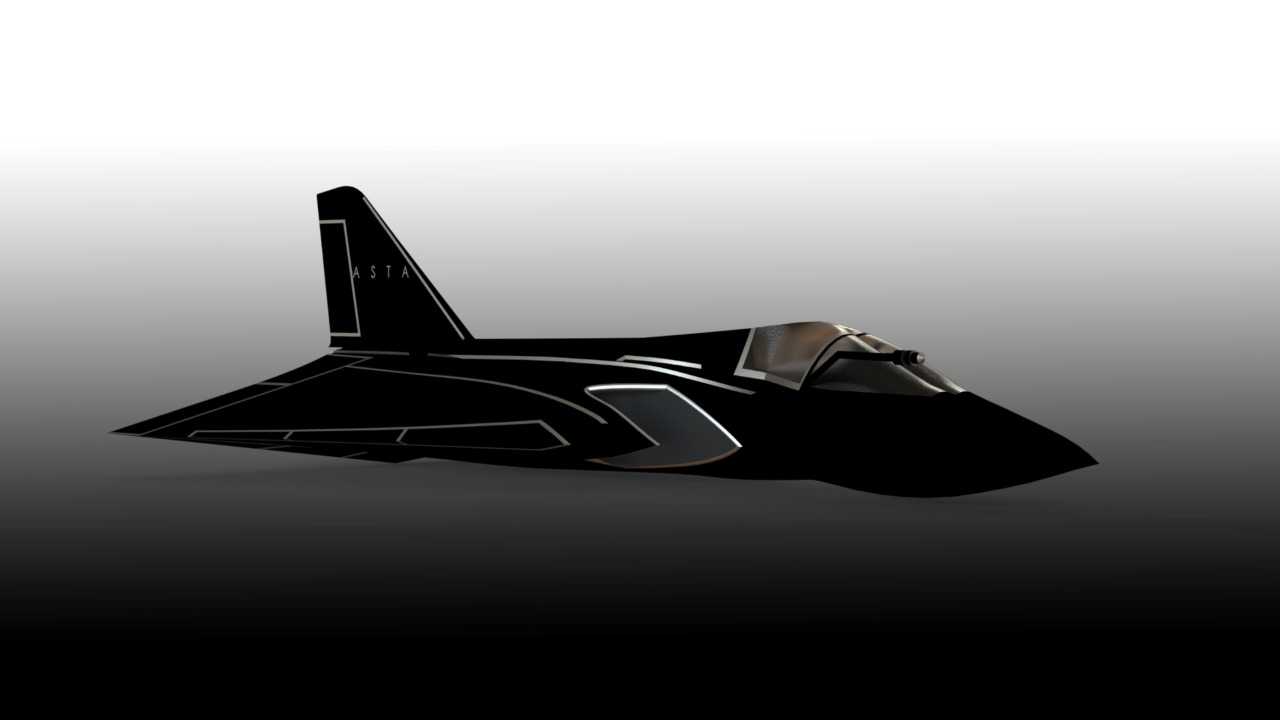

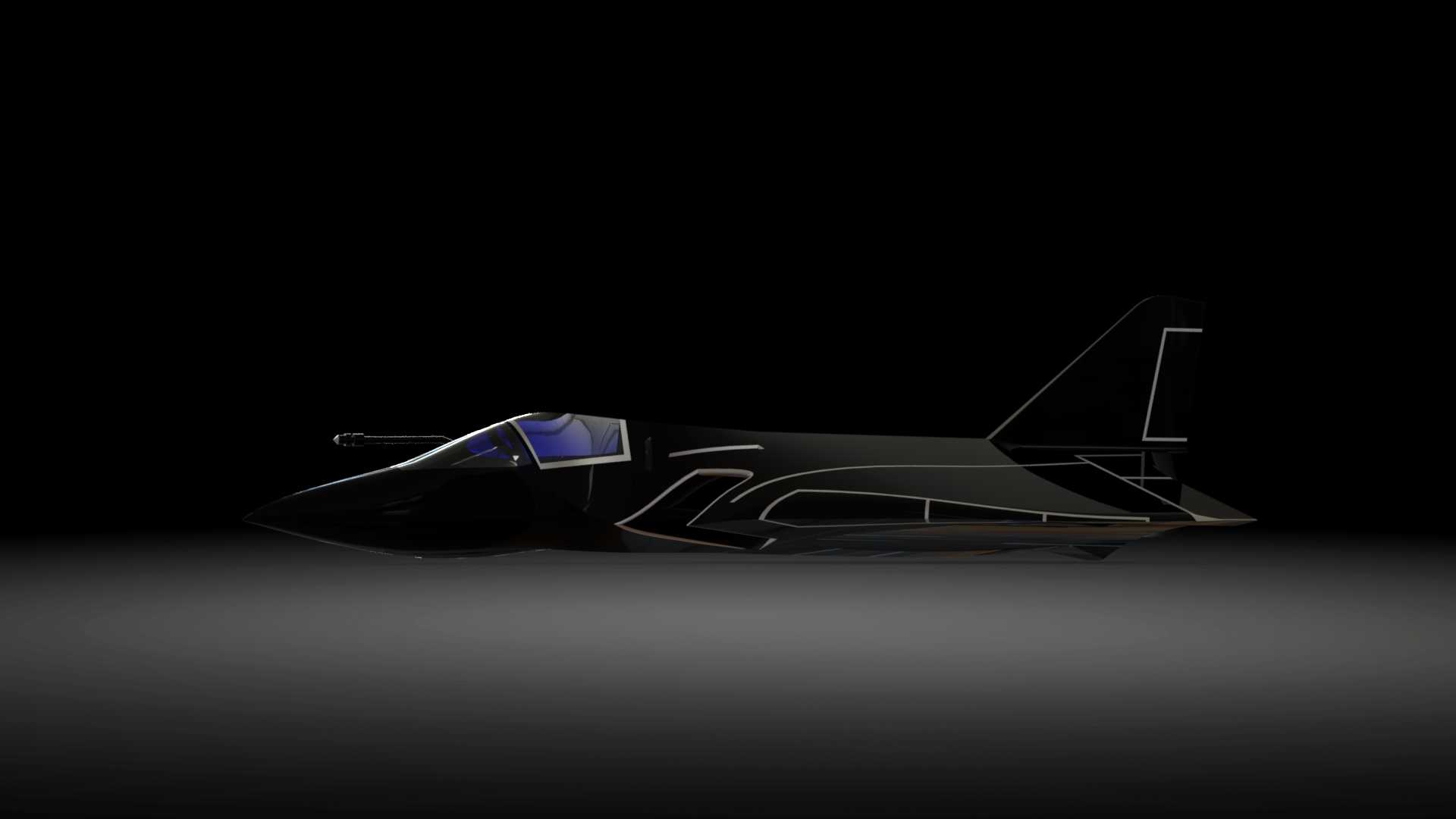

隐身有人驾驶战术战机外观结构三维数模

该模型还原的是单座双发战术隐身有人战机的整体外观与外部结构细节，建模过程中优先匹配了低空突防、制空作战场景下的气动需求，整机采用翼身融合的升力体布局，机身棱边与机翼前缘、尾翼前缘保持平行设计，既兼顾雷达隐身的波束控制逻辑，也能在大迎角飞行状态下提供稳定的脱体涡升力。从实际使用场景来看，这类构型的战机主要承担前线制空权争夺、纵深目标精确打击任务，模型在建模时对机身表面的口盖接缝、座舱盖镀膜区域、垂尾后缘的气动舵面分界都做了等比例还原，可用于航展展示模型制作、空战模拟场景搭建、航空科普教具开发等场景。设计思路上，整机采用菱形机头截面设计，机头棱边从雷达罩后端一直延伸至进气道上沿，在跨音速飞行阶段可有效降低激波阻力，同时为进气道提供预压缩气流，提升大侧滑角状态下的进气效率；座舱采用整体式水泡形舱盖，风挡与舱盖的衔接处做了平滑过渡处理，既保证飞行员的全向视野，也减少了座舱区域的雷达反射腔体效应。外形尺寸方面，模型按照真实战术战机的比例缩放，整机长度与翼展的比值控制在1.4左右，垂尾高度不超过机身最大厚度的2.1倍，垂尾外倾角设置为27度，既避免垂尾在大迎角状态下被机身遮挡导致舵效失效，也能将侧向入射的雷达波反射到非威胁方向。机身两侧的进气道采用加莱特式双斜切设计，进气道唇口与机身侧壁做了一体化融合，没有突出的附面层隔道结构，可有效降低正向雷达反射截面积，同时进气道内部的S型弯道结构在模型上也做了示意性还原，能够遮挡发动机压气机叶片的正面反射。模型的机翼采用中等后掠角的切尖三角翼设计，机翼后缘设置了襟翼与副翼的分界，襟翼占机翼展长的60%，起降阶段可下偏25至35度提供额外升力，副翼设置在机翼外段，差动偏转时可提供滚转力矩，配合全动垂尾的同向差动，可大幅提升战机的瞬时转弯速率。机身表面的隐身涂层分色、机徽标识位置、起落架舱门的锯齿接缝都做了细节刻画，起落架采用前三点式布局，前起落架位于座舱后下方，主起落架收纳于机身两侧的起落架舱内，舱门边缘全部采用锯齿形设计，锯齿角度与机翼棱边角度保持一致，符合隐身设计的通用原则。尾喷口采用二元矢量喷口构型，喷口上下调节板可上下偏转15至20度，能够在飞行中提供额外的俯仰力矩，同时喷口的扁平构型可快速混合发动机高温排气与外界冷空气，降低红外辐射特征。建模过程中对整机的气动面偏转间隙、口盖的密封胶条示意、天线的安装位置都做了符合工程实际的处理，没有出现违背航空设计常识的结构冲突，所有外部突出物都做了保形处理，没有突兀的外露天线或者传感器，符合隐身战机的外形设计逻辑。在安装边界方面，若将该模型用于风洞试验缩比模型制作，可直接提取模型的外表面曲面生成加工路径，模型的曲面连续性达到G2级别，不会出现曲面褶皱或者曲率突变的问题；若用于仿真场景搭建，模型的重心位置设置在机翼平均气动弦长的38%处，符合静不稳定战机的重心配置要求，可直接导入飞行仿真软件设置气动参数。模型的机身弹舱位于机腹位置，弹舱门采用锯齿边缘设计，闭合状态下与机身表面完全齐平，不会破坏整机的隐身连续性，弹舱内部的挂架位置也做了预留，可根据后续需求拓展挂载武器的细节模型。整体来看，该模型完整还原了隐身战术战机的外部气动特征与结构细节，曲面精度满足工业级展示、仿真、教具制作的使用需求，没有多余的非结构细节，所有特征都符合实际战机的设计逻辑，可直接用于各类航空相关的三维设计场景。
