带VED膜盒倾转旋翼飞行器结构设计

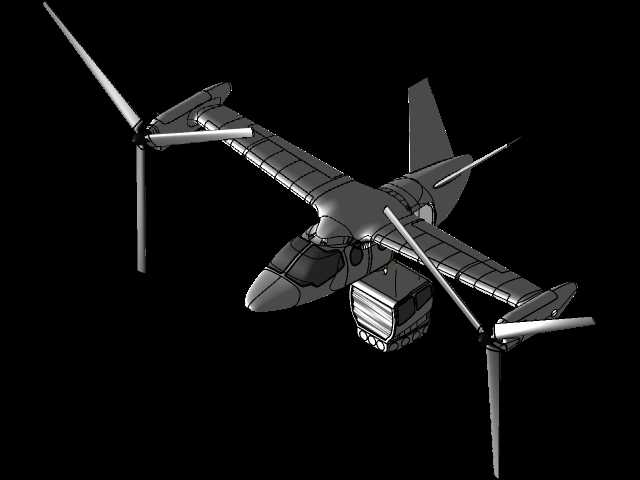

　　在通航短途运输、应急救援投送、岛礁通勤这类对垂直起降与高速巡航均有硬性要求的场景里，倾转旋翼构型始终是兼顾两类需求的核心技术路线，本次呈现的带VED膜盒倾转旋翼结构，正是针对这类复合工况做的细化结构方案。不同于常规固定翼飞机依赖长跑道起降、普通直升机巡航速度受限的短板，这套结构通过旋翼倾转机构的动作切换，能在旋翼垂直向上的悬停起降状态、旋翼水平向前的固定翼巡航状态之间平滑过渡，而机身下部集成的VED膜盒结构，是针对特定任务载荷做的适配设计，可满足任务段的载荷挂载、设备防护需求。

　　从实际用途来看，这套结构可适配1吨级以内的轻型有人/无人倾转旋翼平台，既能够在无铺装场地的山区、海上钻井平台完成垂直起降，执行物资转运、巡检巡查任务，也能在切换至固定翼模态后，以远高于常规直升机的巡航速度完成长距离航段飞行，相比纯多旋翼或纯固定翼方案，任务适配性更强。结构设计阶段首先敲定的是旋翼与机翼的连接倾转枢轴位置，将枢轴布置在机翼中段外侧，既避开了机身侧方的下洗气流干扰区，也能让旋翼倾转时的力矩传递路径更短，减少枢轴段的结构载荷累积。

　　功能特性层面，这套倾转旋翼结构做了多维度的工况适配：旋翼桨叶采用翼型扭转渐变设计，悬停状态下能保证足够的拉力输出，巡航状态下可匹配前飞气流降低阻力；倾转机构采用冗余铰接设计，倾转动作过程中可通过铰接副的间隙补偿抵消气动载荷带来的结构形变，避免卡滞；下部挂载的VED膜盒采用快拆式连接接口，可根据不同任务需求快速更换对应功能的膜盒组件，无需改动机身主承力结构。设计思路上没有盲目追求极致的轻量化，而是在主承力路径上优先保证结构刚度，比如机翼主梁、倾转枢轴、旋翼桨毂这些核心传力部件，都预留了足够的安全系数，避免极端工况下的结构失效，非承力的整流罩、蒙皮部分则采用薄壁结构减重，平衡整机重量与结构强度的矛盾。

　　外形尺寸与安装边界方面，整机翼展控制在8.2米，旋翼单叶长度2.1米，悬停状态下整机高度3.3米，巡航状态下整机高度2.4米，下部挂载的VED膜盒最大外廓尺寸为1.2米×0.8米×0.6米，膜盒与机身底部的安装接口采用四点式定位，安装时需保证膜盒重心与机身纵向轴线的偏差不超过5毫米，避免飞行过程中出现附加偏航力矩。旋翼倾转的角度行程范围为0度至95度，其中0度对应旋翼水平向前的巡航状态，90度对应旋翼垂直向上的悬停状态，额外预留的5度行程用于前飞状态下的配平调整，倾转过程中旋翼与机翼、尾翼的最小安全间隙为180毫米，即使在最大气动形变下也不会出现运动干涉。

　　实际结构校核阶段，针对悬停突风、巡航机动、倾转过渡这三类最严苛的工况做了载荷仿真，旋翼桨毂处的最大交变载荷出现在倾转过渡段，此时旋翼同时承担拉力与前飞阻力，枢轴处的铰接轴承选用自润滑关节轴承，可承受径向与轴向的复合载荷，无需频繁维护。VED膜盒与机身的连接支架采用一体化铣削成型，减少了连接紧固件的数量，既降低了结构重量，也避免了多点连接带来的装配应力累积。尾翼部分采用常规垂尾加平尾的布局，平尾布置在垂尾顶端，可避开旋翼下洗气流在巡航状态下的干扰区，保证纵向操纵效率。

　　针对倾转旋翼常见的旋翼-机翼气动耦合问题，设计时将机翼的翼型选用了相对厚度较大的低速翼型，同时在旋翼倾转枢轴处设置了气动整流罩，既降低了巡航状态下的阻力，也能减少旋翼下洗气流冲击机翼表面带来的振动。整机的起落架采用前三点式布局，主起落架布置在机翼根部下方，前起落架布置在机头下方，起降时的载荷可直接通过起落架传递至机身主承力框，不会对下部挂载的VED膜盒造成额外冲击。膜盒本身采用密封结构设计，可满足雨天、海上盐雾环境下的使用要求，膜盒侧壁设置有快开舱门，可快速取放内部装载的设备或物资，无需将整个膜盒从机身上拆卸下来，提升任务执行效率。
