四层轻型仓储金属置物货架设计

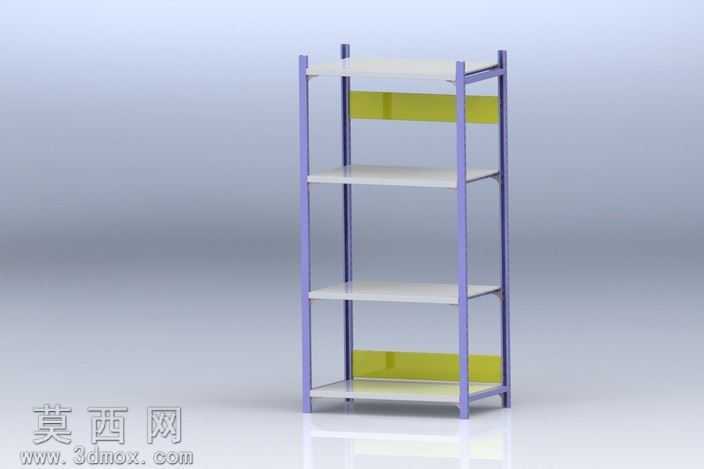

本作品为四层轻型仓储金属置物货架的三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先基于轻型仓储货架的通用承重需求与空间利用率要求，确定整体框架的长宽高比例，以等截面金属型材作为立柱主体，四根立柱垂直分布于货架四角，通过参数化约束保证立柱的平行度与垂直度，避免装配后出现结构歪斜问题。层板部分采用平整板式结构设计，每层置物层板与立柱之间通过嵌入式卡扣结构完成连接，无需额外焊接或紧固件即可实现层板的快速装配，同时预留了层板高度调节的结构余量，可根据存放物品的尺寸灵活调整层间距，适配不同规格的货品存放需求。在结构细节处理上，货架的上下两端分别设置了横向与纵向的加强筋结构，顶部与底部的黄色挡条为限位防护结构，既可以避免放置在层板边缘的物品滑落，也能通过色彩区分提升货架的视觉辨识度，立柱底部设计有平整的支撑脚，可均匀分散货架承重，避免长期放置对地面造成压损，同时提升货架放置的稳定性。材质与渲染阶段，为还原真实金属货架的质感，立柱部分赋予淡紫色喷塑金属材质，调整材质的粗糙度参数模拟喷塑表面的微哑光质感，层板部分赋予浅灰白色冷轧钢材质，还原常规仓储货架的层板视觉效果，黄色挡条部分赋予亮面工程塑料材质，通过材质色彩的区分清晰呈现不同结构部件的功能差异。渲染时采用柔和的影棚布光方案，主光源从斜上方45度角照射，搭配辅助光源弱化结构阴影，清晰展现货架的层间结构与装配关系，背景采用渐变浅灰色调，突出货架主体的结构轮廓，避免背景元素干扰结构展示。设计思路上，本款货架主打轻型仓储与商用置物场景，整体结构无复杂冗余部件，所有零件均采用标准化型材与板材加工，可降低生产制造成本，装配流程简单快捷，无需专业工具即可完成整体组装，既适合仓库的轻型货品分类存储，也可用于商超、门店的商品陈列置物，兼顾实用性与结构美观性，在保证结构强度满足日常置物承重需求的前提下，尽可能简化结构设计，提升产品的通用性与适配性。
