带喜鹊装饰金属板通风帽结构设计

　　这款金属板通风帽的设计，首先要兼顾户外建筑排风系统的核心功能需求与外立面装饰属性，不同于常规工业场景用的纯功能型风帽，这款产品在满足通风防雨基本要求的基础上，融入了传统吉祥纹样的喜鹊造型装饰，适配中式仿古建筑、民宿、文旅类建筑的外墙排风出口安装场景。从实际使用场景来看，这类通风帽多安装在建筑外墙的排风洞口端部，承担着连通室内排风管道与室外环境的作用，既要保证排风路径通畅，避免排风阻力过大造成室内排风不畅、异味淤积，又要阻挡室外雨水、落叶、飞虫顺着排风管道倒灌进室内，同时还要避免外立面的排风构件过于突兀，破坏建筑整体的装饰风格。

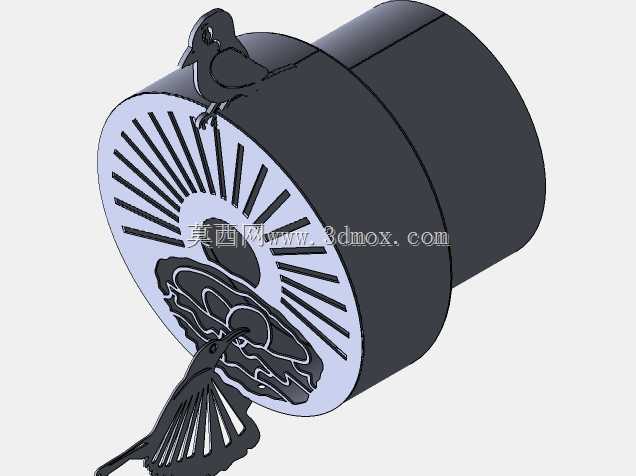

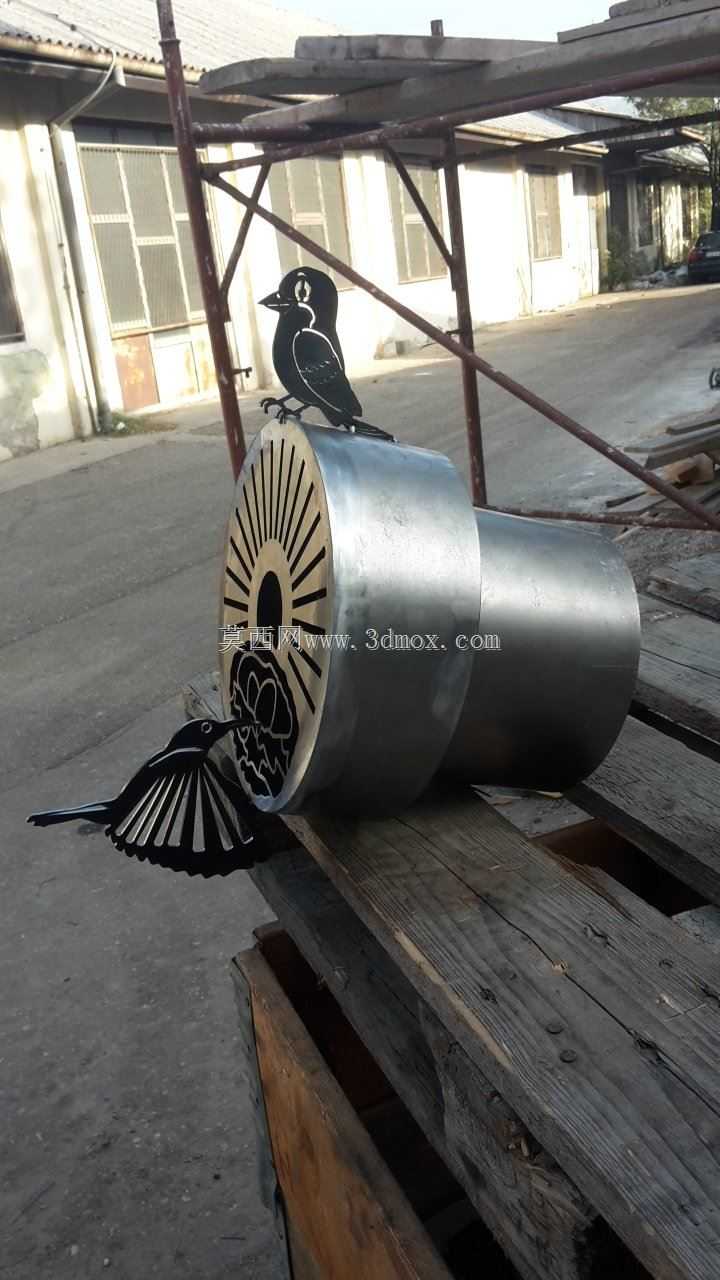

　　从功能特性层面拆解，这款风帽的主体采用圆筒状钣金结构，一端为与排风管道对接的安装接口，另一端为带放射状格栅的通风端面，放射状格栅的条缝宽度经过合理设定，既保证足够的通风过流面积，又能阻挡大体积的杂物进入管道，格栅条采用一体冲压成型的金属板结构，没有额外的拼接焊缝，长期户外使用不容易出现焊缝锈蚀脱落的问题。通风端面上的喜鹊装饰构件，并非单纯的装饰摆件，下部延伸的造型刚好遮挡住通风端面的中心区域，能够在不明显影响通风效率的前提下，阻挡正面袭来的雨水直接溅入通风口内部，上方停留的喜鹊造型与下方垂落的喜鹊尾羽造型形成错落的遮挡层次，相比普通平面防雨帽的挡雨效果更优，同时金属材质的装饰构件与风帽主体采用相同的板材加工，表面处理工艺一致，长期户外使用不会出现装饰件与主体褪色不一致、连接松动脱落的问题。

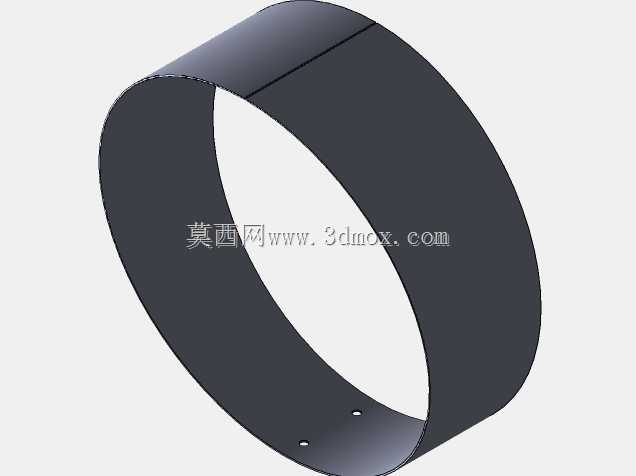

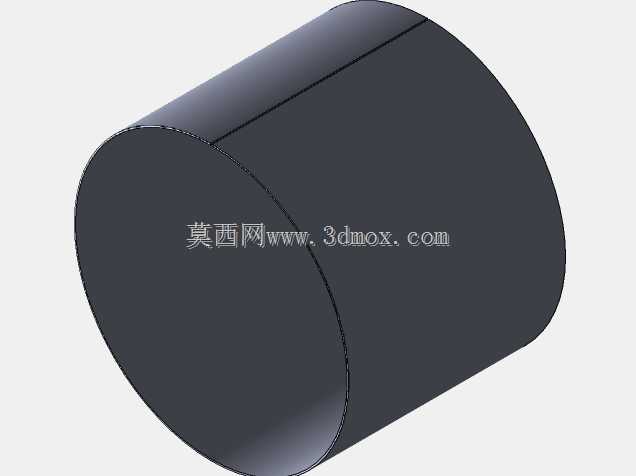

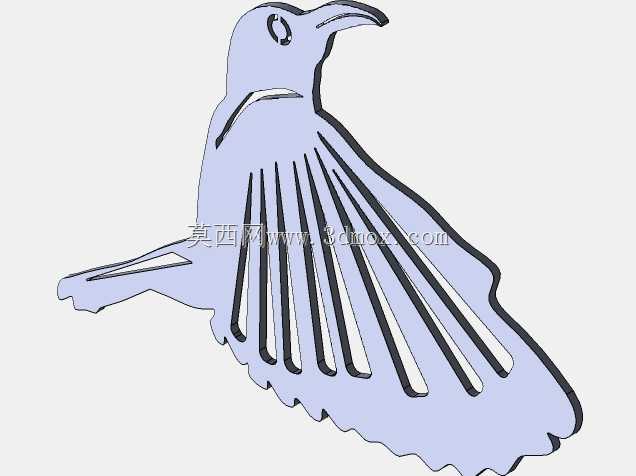

　　设计思路上，这款风帽全部采用金属薄板冲压、折弯工艺加工，所有构件都可以通过常规钣金加工设备完成生产，不需要复杂的铸造成型或者机加工工序，能够有效控制批量生产的成本。主体圆筒结构采用板材卷圆焊接成型，对接端的尺寸匹配常规民用建筑排风管道的通用外径，安装时可以直接套在排风管道端部，通过自攻螺丝或者抱箍完成固定，不需要额外定制转接配件，适配现有建筑排风系统的安装标准。放射状格栅的排布从中心向外均匀发散，每根格栅条的宽度与间距经过通风阻力计算，在保证结构强度的前提下，尽可能增大过流面积，避免格栅过密造成排风阻力升高，影响排风扇或者新风系统的运行效率。装饰用的喜鹊造型采用薄板镂空冲压成型，边缘做钝化处理，避免安装和后期维护过程中划伤施工人员，造型的固定点设置在格栅条的加强位置，不会因为长期风吹振动造成固定点开裂。

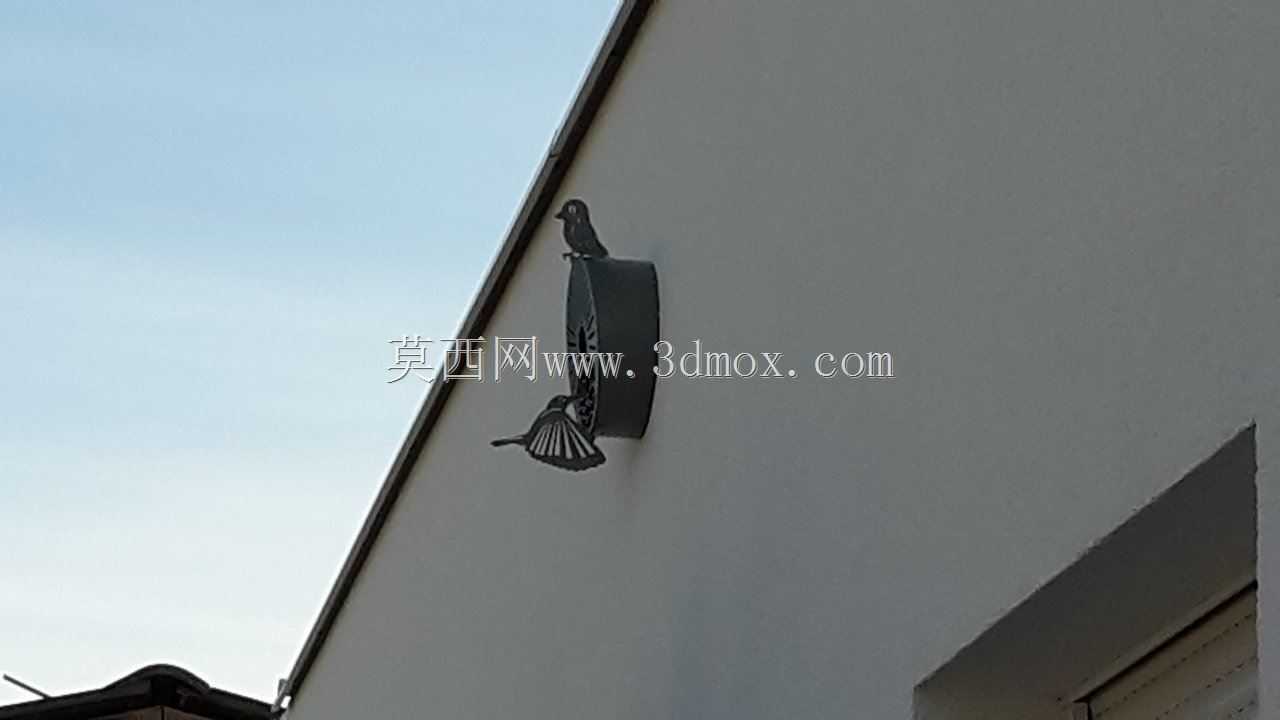

　　从安装边界与尺寸适配角度考虑，这款风帽的主体圆筒长度控制在合理范围，安装后突出外墙的尺寸不会过大，避免影响建筑外立面的整体观感，同时突出长度足够让排风气流顺利扩散，不会顺着墙面回流污染外墙饰面。风帽整体的重量全部由对接的排风管道承担，不需要在外墙额外设置承重固定点，降低了安装施工的难度，也减少了外墙打孔造成的漏水隐患。所有外露的金属边缘都做了折边处理，没有尖锐的毛边，安装完成后即使人员意外触碰也不会造成划伤。通风端面的格栅间隙尺寸经过优化，既能够阻挡蚊虫、落叶进入管道，又不会因为间隙过小在长期使用过程中被灰尘、絮状物堵塞，日常维护只需要从外部擦拭格栅表面即可，不需要拆卸风帽进行内部清理，降低了后期运维的工作量。

　　在结构强度设计上，金属板材的厚度选择兼顾了重量与结构刚性，既不会因为板材过薄造成运输、安装过程中出现变形，也不会因为板材过厚增加不必要的材料成本与整体重量。风帽的圆筒主体与通风端面采用咬合连接加焊接的固定方式，连接强度足够承受户外大风天气的风压载荷，不会出现端面与主体脱落的问题。装饰构件与主体的连接采用多点铆接固定，相比胶粘固定的方式耐候性更强，不会因为长期高低温变化、紫外线照射出现连接失效的问题。针对户外使用的防腐需求，整体构件成型后可以采用喷塑或者镀锌表面处理，适配不同气候区域的使用需求，在多雨、高盐雾的沿海区域也能保证足够的使用寿命。
