壁挂式多层金属置物货架结构设计

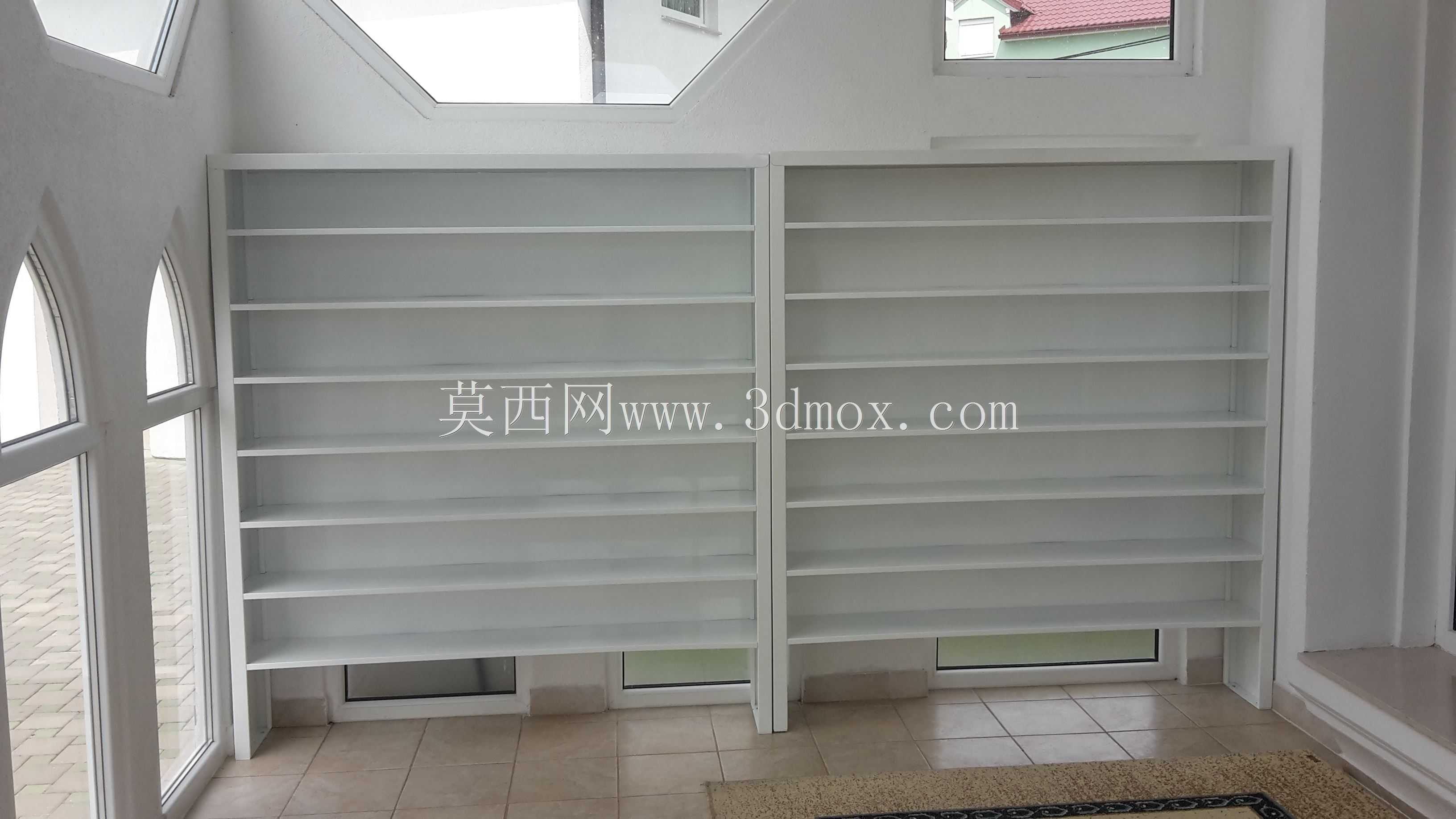

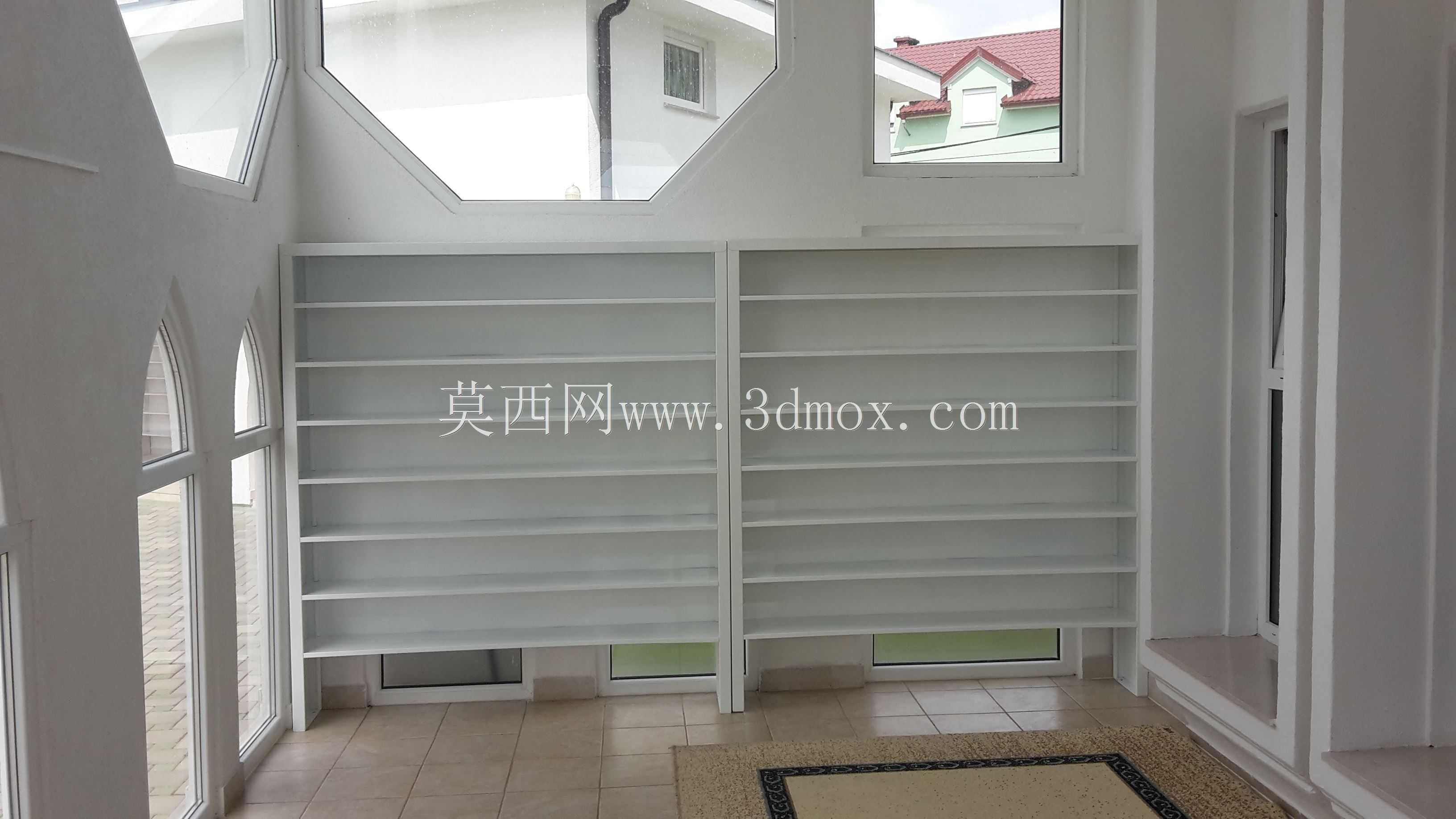

　　这款壁挂式金属置物架的设计，最初是针对车间工位旁零散工具、工装配件的墙面收纳需求做的方案，后来也适配了小型门店鞋品陈列、家用玄关杂物收纳这类场景，核心是利用垂直墙面空间释放地面操作面积，避免零散物件堆积占用作业通道。从结构实现来看，整体架体采用1.0mm厚度的金属板材作为基材，加工环节依次覆盖激光切割落料、数控折弯成型、接缝焊接固定、表面粉末涂层喷涂几道核心工序，激光切割保证了各层板、侧支撑件的尺寸精度，折弯工序直接成型出层板的承托翻边与侧架的安装折边，不需要额外加装加强筋就能满足常规承重需求，焊接位置集中在侧架与层板的衔接内角，焊后做打磨平整处理再做粉末喷涂，既保证接缝强度，也避免焊渣外露划伤存放物件或者安装人员。

　　设计过程中最先敲定的是安装边界，因为是壁挂式结构，背部的安装折边预留了标准膨胀螺栓的安装孔位，孔位间距按照常规砌体墙、轻钢龙骨墙的承重龙骨排布规律设置，安装时不需要额外打孔适配，直接对齐墙面承重点位就能固定，整体架体的进深控制在200mm以内，不会过度突出墙面影响通道通行，总高度根据七层置物的排布做了等分，每层的净空高度按照常规存放物件的尺寸做了差异化调整，下部几层净空稍大，可放置高度更高的工具盒、鞋盒类物件，上部几层净空稍小，适合存放扁平类配件、零散小盒物料，层板前端做了10mm高度的上翻边，避免存放的物件受碰撞滑落，背部则是与墙面贴合的平直折边，没有突出结构，保证安装后架体与墙面贴合紧密，不会出现晃动间隙。

　　从实际使用的功能特性来看，粉末涂层的表面处理一方面提升了架体的防锈耐腐蚀能力，在车间多油污、多粉尘的环境下也能长期使用，日常清洁只需要用湿抹布擦拭即可，不会出现漆面脱落、基材生锈的问题；另一方面涂层的哑光质感也适配门店陈列的视觉需求，不会因为金属反光影响陈列物件的展示效果。层板与侧架的焊接结构做了内藏处理，从架体外侧看不到焊接痕迹，整体外观简洁利落，不管是工业场景还是商用、家用场景都能适配。

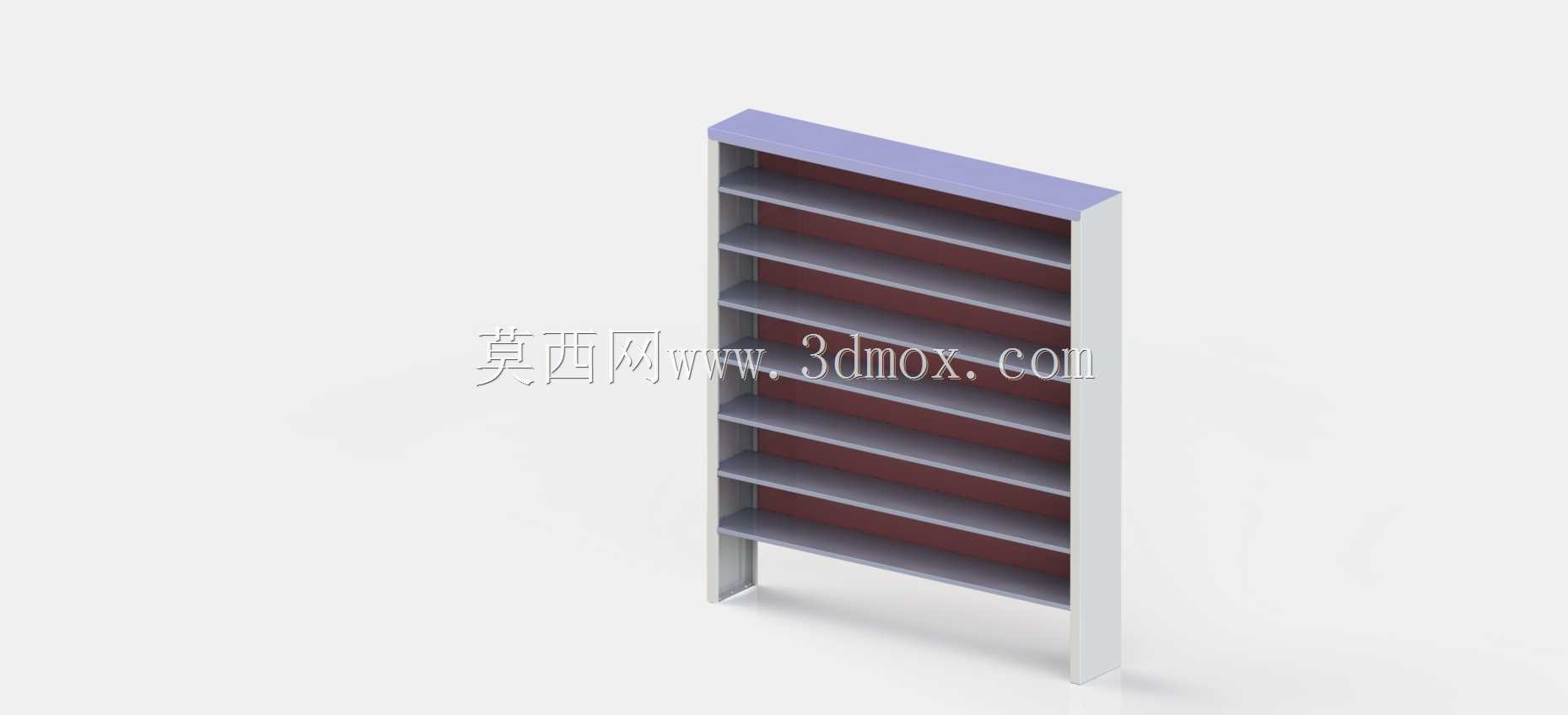

　　在建模过程中，特意对钣金折弯的止裂槽、焊接预留间隙做了1:1还原，没有做理想化的直角衔接，完全匹配实际钣金加工的工艺要求，生产时直接导出板材展开图就能用于激光切割编程，不需要二次调整工艺参数。侧架的顶部做了封边处理，避免板材切口外露划伤人手，底部则做了微小的内收折边，即使安装时墙面底部有踢脚线，也能保证架体上部与墙面完全贴合，不会出现架体倾斜的问题。每层承托面的平面度控制在0.5mm以内，放置物件时不会出现局部倾斜、不稳的情况，单层层板的均匀承重可达到15kg，完全满足零散工具、日常鞋品、小型物料的存放需求，不会因为长期承重出现层板下弯变形的问题。

　　考虑到不同场景的安装需求，架体的安装孔位做了长圆孔设计，安装时可以微调上下、左右的位置，降低墙面打孔的位置精度要求，即使打孔位置有微小偏差，也能顺利完成架体固定，不需要重新扩孔或者补打膨胀螺栓。整体架体没有多余的装饰结构，所有结构设计都围绕承重、安装便捷性、使用安全性展开，没有冗余的零件，整个架体仅由两个侧支撑板、七块层板、顶部封板三个类型的零件组成，加工时板材利用率高，焊接工序简单，适合批量加工生产，组装完成后整体刚性充足，不会出现零件松动、架体晃荡的问题。
