阿斯塔小型涡喷航空动力装置结构设计

在通航小型飞行器、靶机、航改小型动力单元的应用场景中，这类小推力级涡喷装置的结构合理性直接决定了整机的推重比、维护便捷性与运行可靠性。从实际用途来看，该动力单元主要为亚音速飞行状态的小型航空器提供持续推力，可适配最大起飞重量百公斤级的固定翼无人机、轻型实验类飞行器，也可作为地面高速试验台的动力源，为叶轮机械性能测试、高速气流模拟提供稳定的喷射气流输出。

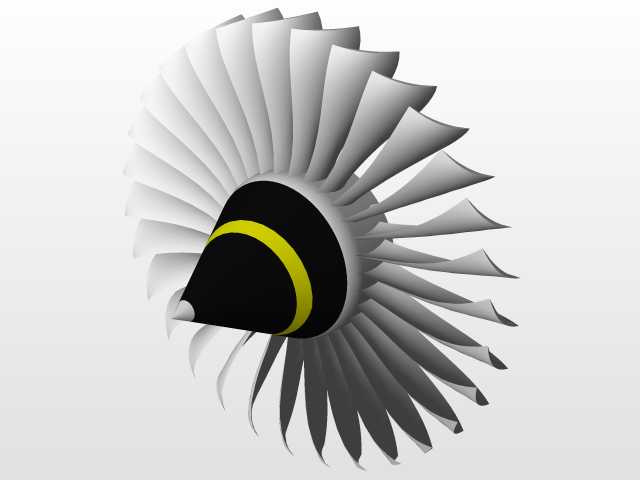

从功能特性层面拆解，该装置采用单级轴流压气机搭配环形燃烧室、单级涡轮的经典布局，进气道采用椭球形整流罩设计，能够在大迎角飞行状态下保证进气均匀性，避免压气机入口出现气流分离导致的喘振问题。压气机叶片采用小展弦比设计，叶尖与机匣的间隙控制在毫米级，既保证了压气效率，也预留了高温工况下的热膨胀余量，避免运转过程中出现叶尖擦碰机匣的故障。燃烧室采用短环形结构，燃油喷嘴沿周向均匀布置，能够保证燃油与压缩空气的充分混合，缩短燃烧段长度，降低整机重量。涡轮导向器与工作叶片均采用气冷结构设计，可在高温燃气冲刷下维持材料强度，保证长时间运转的结构稳定性。尾喷管采用收敛型结构，能够将涡轮出口的高温高压燃气加速喷出，将热能与压力能转化为喷射动能，最终输出稳定推力。

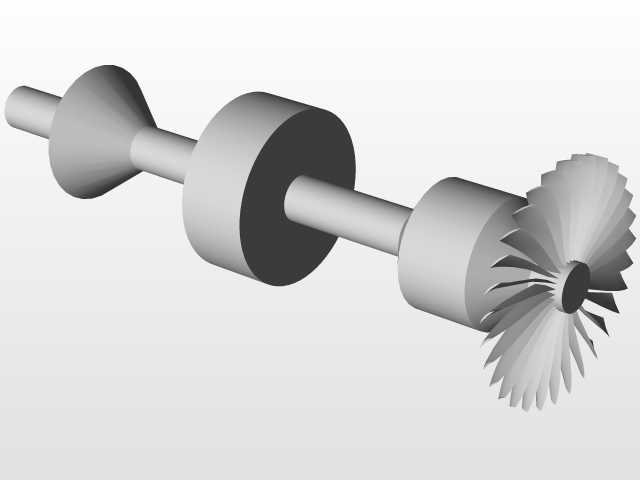

设计过程中首先需要匹配压气机与涡轮的转速特性，保证在不同油门工况下，压气机的工作点始终落在高效区间，避免出现喘振或堵塞。整机的转子支撑采用两点式布局，前支撑位于压气机前端，后支撑位于涡轮后端，轴承选用耐高温的角接触球轴承，能够同时承受径向载荷与轴向推力，转子的动平衡精度需要达到G2.5级以上，避免高转速运转时出现过大的振动，影响整机寿命与运行稳定性。机匣部分采用分段式设计，分为进气机匣、压气机机匣、燃烧室外机匣、涡轮机匣与喷管段，各段之间采用法兰边加定位销的连接方式，既保证了装配时的同轴度，也方便日常维护时对内部叶片、燃烧室部件进行检查更换。

外形尺寸方面，该动力单元的最大外径集中在压气机机匣段，整体长度与外径的比值控制在2.2左右，属于短舱适配性较好的尺寸比例，安装时可直接通过机匣上的安装耳片与飞行器的发动机架连接，安装耳片的位置经过重心配平设计，整机重心位于前后支撑点之间的合理区间，能够降低飞行过程中发动机振动对机身结构的影响。安装边界需要预留足够的散热空间，机匣周围与机身结构的间隙不小于20毫米，避免高温机匣对机身复合材料结构造成热损伤，同时需要预留燃油管路、点火线路、转速传感器线路的走线路径，避免管路与高温部件直接接触。进气道前方需要保证无结构遮挡，避免进气畸变影响压气机工作效率，尾喷管后方需要预留至少三倍于喷口直径的高温喷射区，该区域内不能布置不耐高温的结构件与机载设备，防止被高温燃气烧蚀。

在结构细节设计上，整流罩与压气机第一级轮盘采用快拆结构连接，日常检查压气机叶片状态时无需拆解整机机匣，仅需拆下前端整流罩即可完成叶片外观检查与异物清理。燃油管路采用刚性不锈钢管搭配高温橡胶软管的组合布局，刚性管段固定在机匣外壁的管卡上，避免振动导致管路疲劳断裂，软管段用于连接机匣与机身燃油系统，补偿安装误差与发动机工作时的振动位移。润滑系统采用脂润滑+滑油喷淋的组合方式，前轴承采用高温润滑脂密封润滑，后轴承因为靠近涡轮段工作温度更高，采用压力滑油喷淋润滑，同时滑油带走部分轴承热量，保证轴承工作温度在允许范围内。点火装置采用高能电嘴，布置在燃烧室侧壁，点火能量能够保证低温环境下的可靠点火，点火成功后电嘴停止工作，避免长时间通电导致烧蚀。
