汽车发动机活塞连杆组件结构设计

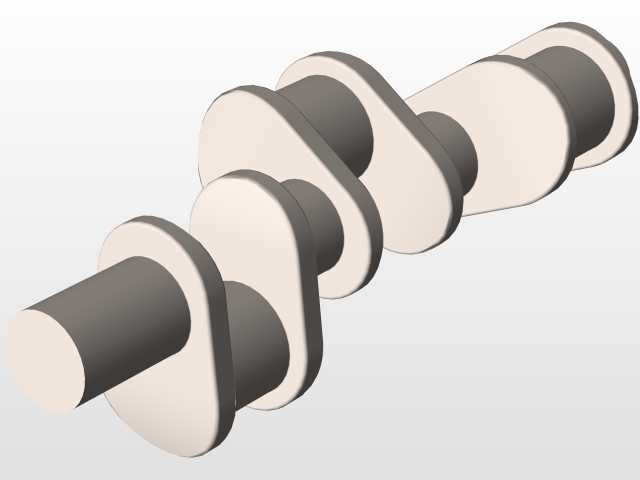

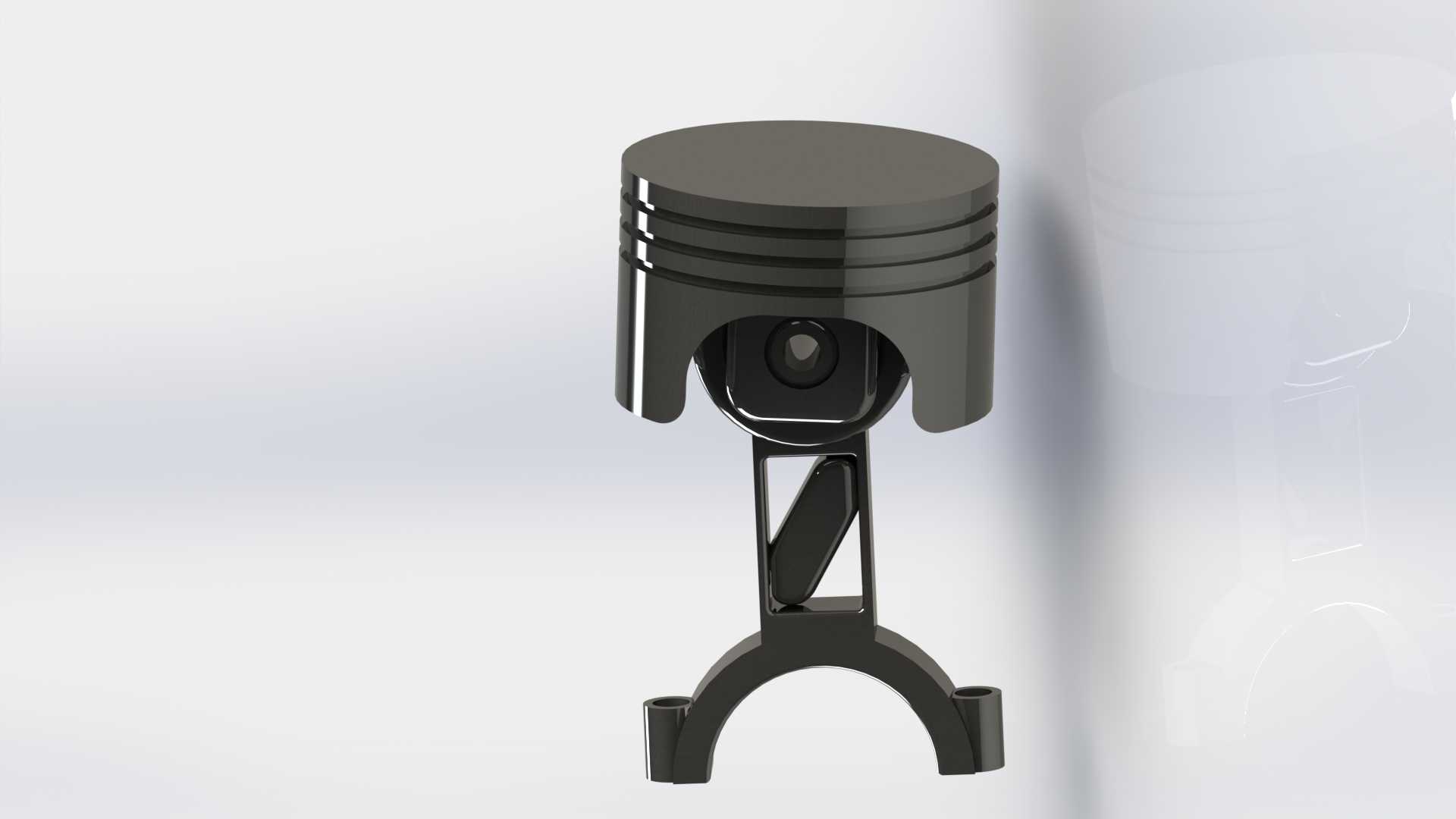

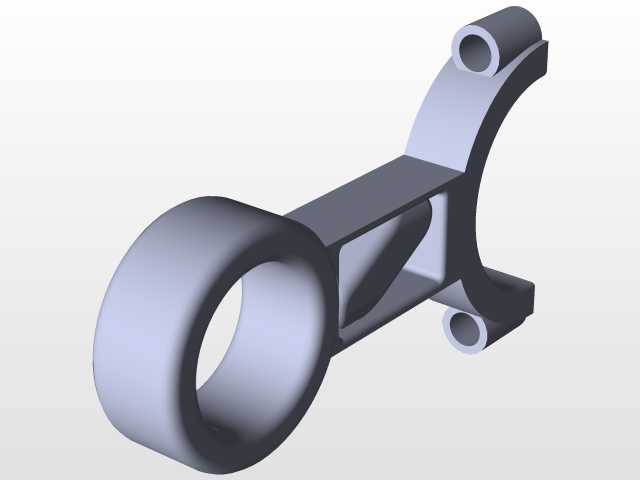

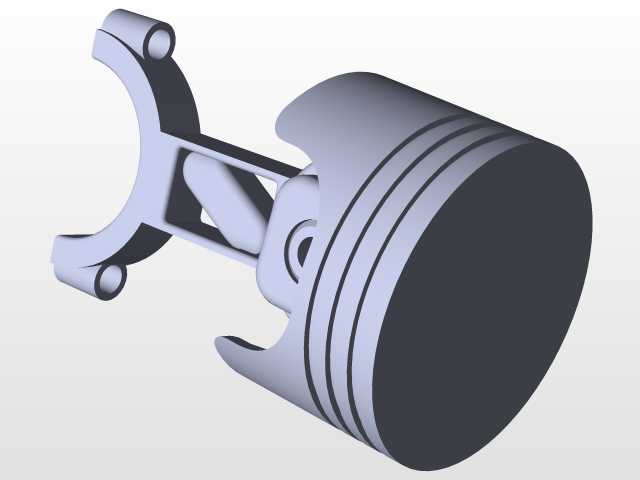

在往复式内燃机的核心做功单元中，活塞连杆组件是直接承接燃烧爆发力、完成能量形式转换的核心运动部件，其结构合理性直接决定整机的动力输出效率、运转平顺性与服役寿命。这套组件的设计首先围绕燃烧室密封需求展开，活塞头部设置的多道环槽结构，分别适配气环与油环的安装：气环负责阻断燃烧室高压燃气向曲轴箱的窜漏，保证压缩与做功行程的缸内压力建立；油环则通过自身的刮油结构，在活塞往复运动时均匀涂布缸壁润滑油膜，同时刮除多余机油避免其进入燃烧室参与燃烧。活塞顶部的型面设计匹配对应机型的燃烧室几何形状，可在压缩行程终了引导缸内气流形成合理滚流，优化油气混合均匀度，提升燃烧效率，降低不完全燃烧带来的积碳生成风险。活塞销座部位采用加强筋过渡结构，可将活塞顶部承受的燃气爆发压力均匀传递至活塞销，避免局部应力集中导致的销座开裂问题，销孔内部的高精度加工面可保证活塞销与连杆小头的配合精度，减少往复运动过程中的冲击载荷。连杆部分采用工字形截面结构设计，在保证足够抗弯、抗扭强度的前提下尽可能降低自身重量，减少曲轴高速旋转时的往复惯性力，降低整机振动水平；连杆小头端集成衬套安装位，与活塞销形成间隙配合，可在运动过程中随活塞摆角变化自动调整相对位置，避免运动卡滞；连杆大头端采用分体式结构，通过连杆螺栓实现与曲轴曲柄销的紧固连接，结合面的高精度加工可保证装配后轴瓦的同轴度，为曲轴连杆轴颈提供稳定的旋转支撑，轴瓦表面的油槽结构可将曲轴油道输送的压力润滑油引导至摩擦面，形成稳定的流体润滑膜，降低运动副的磨损速率。从安装边界来看，活塞的外圆尺寸与对应缸径采用分组选配的公差设计，保证活塞与缸壁之间留有合理的热膨胀间隙，既避免冷启动时活塞敲缸，也防止热机状态下活塞膨胀卡滞在气缸内；活塞环的开口间隙、侧隙与背隙均按照工况热膨胀量设定，保证高温状态下环组仍能正常随动密封。连杆的大小头中心距严格匹配对应机型的曲柄半径与活塞行程参数，保证活塞在上止点、下止点位置时的余隙高度符合设计要求，避免活塞碰撞气门或气缸盖。组件的整体重量经过严格的分组配重，同一台发动机装配的活塞连杆组件重量差控制在极小范围内，避免曲轴运转时出现不平衡量，降低主轴承的附加载荷。在实际应用场景中，这套组件可适配小排量乘用车汽油机的动力输出需求，在做功行程承接燃气爆发压力，通过活塞的直线往复运动带动连杆摆动，将直线运动转换为曲轴的旋转运动，最终向外输出扭矩；在进气、压缩、排气行程中则随曲轴的旋转带动活塞完成对应的缸内换气、气体压缩与废气排出动作，是内燃机实现工作循环的核心运动载体。设计过程中针对活塞的热负荷问题，在活塞头部至裙部的过渡区域设置了合理的热流通道，可将活塞顶部吸收的燃烧热量通过活塞环传递至缸壁，再通过缸体冷却系统带走热量，避免活塞温度过高导致材料强度下降或热变形过量；活塞裙部设计为微椭圆形型面，可抵消侧压力作用下的机械变形与热变形，保证活塞在缸内运动时的导向精度，减少裙部与缸壁的偏磨风险。连杆的螺栓连接部位采用精确的扭矩-转角法装配工艺要求，可保证连杆大头在交变载荷作用下的连接可靠性，避免螺栓松动导致的连杆断裂、打缸等严重失效问题。
