蜗壳式流体增压输送部件结构设计

做流体输送类设备结构设计的同行，多半都跟蜗壳类增压部件打过交道，这次拆解的这款蜗壳式增压结构，核心是解决小空间内流体动能向压力能转换的效率问题，在小型流体增压、局部送风、微型物料气力输送场景里都能适配。先从实际应用场景说，这类结构常见于小型工位的压缩空气末端增压、桌面级通风系统的风压提升、小流量粉体输送的动力端，不像大型工业风机或者泵体的蜗壳需要适配大流量工况，这款结构的设计边界是小流量、高压力输出的紧凑安装场景，很多自动化产线的局部吹气除屑工位、小型实验设备的流体循环单元，都需要这类不占安装空间的增压部件。

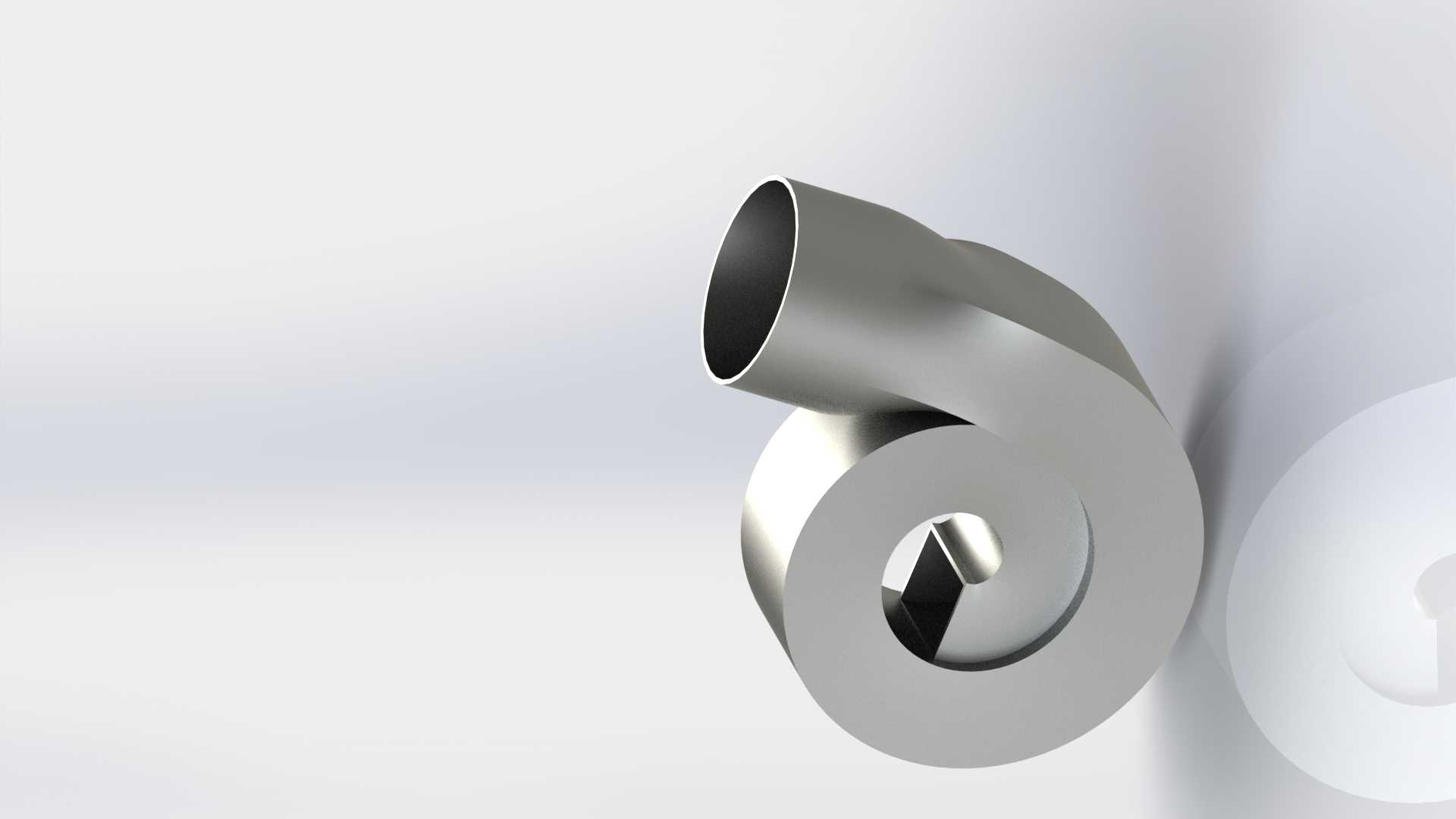

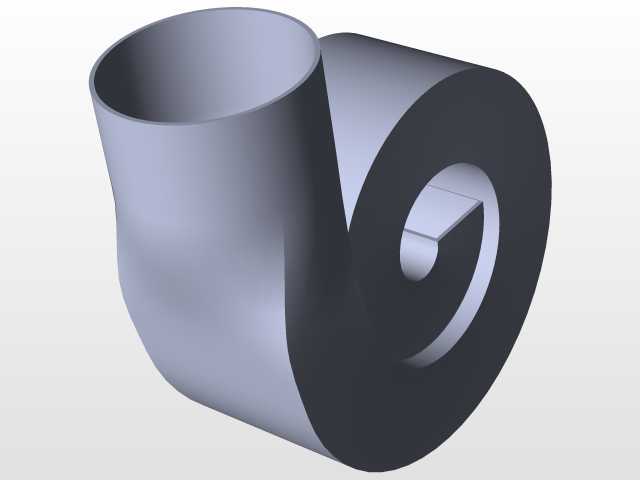

从功能特性来看，这款蜗壳结构采用阿基米德螺旋线型流道设计，流体从轴向入口进入叶轮区域后，随叶轮旋转获得动能，顺着螺旋渐扩的蜗壳流道逐步降低流速，将动能平稳转换为静压力，相比直筒式的增压腔，蜗壳结构的能量转换效率能提升两成以上，同时能大幅降低流体出口的紊流噪声。入口段采用直圆管设计，内径尺寸适配常规的快插接头安装规格，能直接对接标准气动软管或者流体管路，不需要额外做变径转接，减少了管路连接的压损。出口段的切向设计是经过多轮流场仿真调整的，切向角度匹配流道内流体的流出方向，避免流体在出口处产生对冲涡流，出口端面预留了法兰连接的安装位，能直接对接下游管路或者设备接口，安装螺栓孔的位置度公差控制在0.1mm以内，保证对接时的密封性能。

设计思路上，这款结构没有追求大尺寸的流道扩容，而是针对小空间安装场景做了紧凑化处理，螺旋流道的渐扩率控制在每旋转10度流道截面积增加7%的比例，这个数值是经过多轮CFD仿真验证的，既不会因为渐扩太快导致流体脱流产生压损，也不会因为渐扩太慢导致整体结构尺寸过大。蜗壳的壁厚采用等强度设计，靠近入口的高压区域壁厚适当加厚，远离入口的低压区域壁厚做减薄处理，在保证结构强度能承受额定工作压力的前提下，尽可能降低部件的整体重量，减少安装时的支撑负载。流道内壁的圆角过渡全部采用R2以上的圆弧，没有直角突变结构，一方面能减少流体流动时的阻力，另一方面也能避免粉体类介质输送时在直角处堆积堵料。

再说到外形尺寸与安装边界，这款结构的整体外轮廓最大直径控制在160mm，轴向总长度（含入口管段）为120mm，安装时需要预留的最小空间为直径180mm、轴向长度150mm的立方体区域，安装固定点设计在蜗壳的底部基座上，三个安装孔呈等边三角形分布，适配M6的膨胀螺栓或者机台安装螺丝，安装面的平面度公差控制在0.05mm，避免安装时因为基面不平导致蜗壳壳体变形，影响内部叶轮的转动间隙。入口管段的伸出长度为30mm，足够安装常规的快插接头或者卡箍接头，不会因为管段太短导致接头安装不到位出现泄漏。需要注意的是，安装时要保证入口管段的轴线与驱动叶轮的电机轴同轴度误差不超过0.2mm，否则会导致流体进入叶轮时产生偏流，不仅会降低增压效率，还会产生额外的振动和噪声，长期运行还会影响轴承的使用寿命。

从实际选型适配的角度来说，这款结构适配的驱动叶轮直径为120mm，额定工作转速下能输出的风压能满足大部分小型工位的增压需求，流道的过流间隙控制在3mm，既能保证气体或者低粘度流体的顺畅通过，也能适配粒径1mm以下的粉体物料输送，不会出现卡料的问题。壳体的分体式合模面设计在蜗壳的轴向中分位置，合模面采用止口定位，装配时不需要额外做定位工装就能保证上下壳体的同轴度，密封槽设计在止口内侧，适配O型密封圈，能保证1.5倍额定压力下无泄漏。很多同行在做这类小型增压部件设计时，容易忽略蜗壳出口的扩散段设计，直接把切向出口做成直口，导致流体出口处的动能不能充分转换，这款结构在出口位置做了15度的渐扩段，长度为20mm，能进一步把流体的剩余动能转换为静压力，提升出口端的压力输出稳定性。另外在蜗壳的最低位置设计了一个M8的排污螺孔，平时用螺塞封堵，当输送含有少量水分或者杂质的介质时，可以定期打开螺孔排出积存在蜗壳底部的积液或者杂质，不需要拆解整个壳体就能完成维护，这点在实际工业场景使用中非常实用，能大幅降低设备的维护工作量。
