工业传动用金属摇杆结构设计

项目分类:机械图纸 发布时间:2021-10-29 ID:347554
  • 工业传动用金属摇杆结构设计
  • 工业传动用金属摇杆结构设计
  • 工业传动用金属摇杆结构设计
  • 工业传动用金属摇杆结构设计
  • 工业传动用金属摇杆结构设计

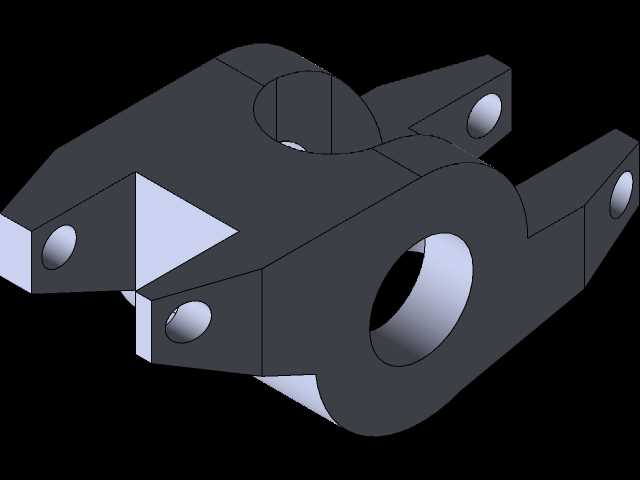

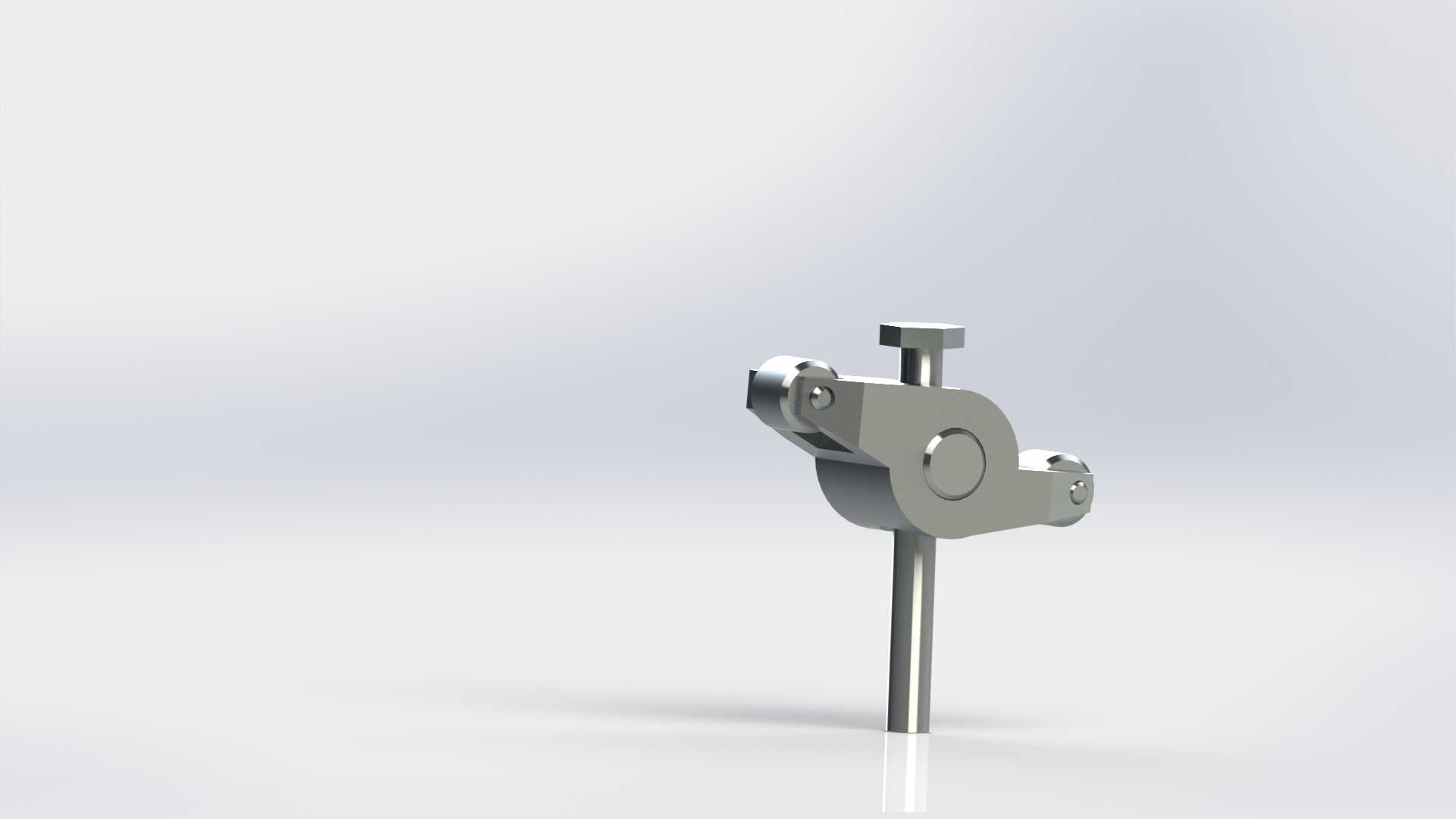

在各类需要往复摆动传递动力、切换工位的工业设备场景中,这类摇杆构件是实现力与运动转换的核心执行件之一,常见于机床进给操纵机构、内燃机气门传动组、轻工设备工位切换机构、工程机械操纵连杆系统中,承担着将直线往复运动转化为摆动输出,或是将手动/驱动端的摆动输入传递至末端执行件的作用。从结构设计逻辑来看,该摇杆采用中部铰接支点的对称臂布局,主体为一体化铣削成型的金属基体,避免了多件拼接带来的装配间隙与传动回程误差,中部的圆形铰接孔是整个构件的运动回转中心,孔位内壁设计有适配衬套的安装余量,可根据实际载荷工况选配铜基衬套或是滚针轴承,降低长期往复摆动带来的磨损量,延长构件的维护周期。两侧的臂端分别设置有铰接连接位,其中一侧臂端带有锁紧调节结构,可通过顶部的调节螺栓调整铰接副的配合间隙,补偿长期运行后的磨损量,避免传动过程中出现旷量导致的动作精度下降;另一侧臂端为固定铰接球头结构,适配连杆类构件的万向连接需求,可抵消安装过程中存在的少量同轴度误差,避免运动过程中出现卡滞。构件下方延伸出的圆柱杆为操纵输入段,可直接连接手动操纵手柄或是直线驱动元件的输出端,杆身与主体连接处做了圆弧过渡强化处理,避免应力集中导致的交变载荷下断裂问题。从安装边界来看,中部铰接孔的中心高是安装定位的核心基准,两侧臂的摆角范围由相邻构件的安装间距决定,设计时预留了足够的摆动避让空间,臂身的厚度经过载荷校核,可承受常规工业操纵场景下的交变扭矩,不会出现塑性变形。在实际选型应用时,需要重点核对中部铰接孔的配合公差、两侧臂端的连接孔位尺寸、下方操纵杆的直径与伸出长度,确保与相邻连杆、驱动件、安装支座的尺寸匹配,避免出现安装干涉。这类摇杆的运动轨迹为绕中部支点的定轴摆动,传动比由两侧臂的力臂长度比值决定,设计时根据所需的输入输出力、行程参数调整两侧臂的长度比例,即可适配不同的传动需求,无需重新设计整体结构形式,具备较强的场景适配性。构件的所有棱边均做了倒角去毛刺处理,既避免安装过程中划伤操作人员,也能减少应力集中点,提升构件的疲劳强度。表面采用金属喷砂氧化处理,具备基础的防锈抗腐蚀能力,可适配多数无强腐蚀的工业车间环境,若应用在潮湿或是有腐蚀介质的场景,可更换为不锈钢材质或是增加表面镀层处理。在装配调试环节,需要先将中部铰接孔与支座转轴配合到位,调整两侧铰接位的连接间隙,确保摆动过程无卡滞、无旷量后再锁紧固定件,日常维护时仅需定期在铰接位补充润滑脂,即可保证长期稳定运行。
