车用排气总管结构三维设计

在车用动力系统的排气链路里，排气总管承担着将各缸排出的高温废气汇总输送至后处理单元的核心作用，其结构设计直接影响排气背压、气流均匀性以及整机NVH表现。做这类管路结构设计时，首先要匹配发动机的缸数、点火顺序以及排气歧管的出口排布，不能出现气流对冲的问题——如果各缸排气在总管内形成紊流干涉，会直接拉高排气背压，导致发动机泵气损失增加，动力输出下降，油耗也会随之上升。

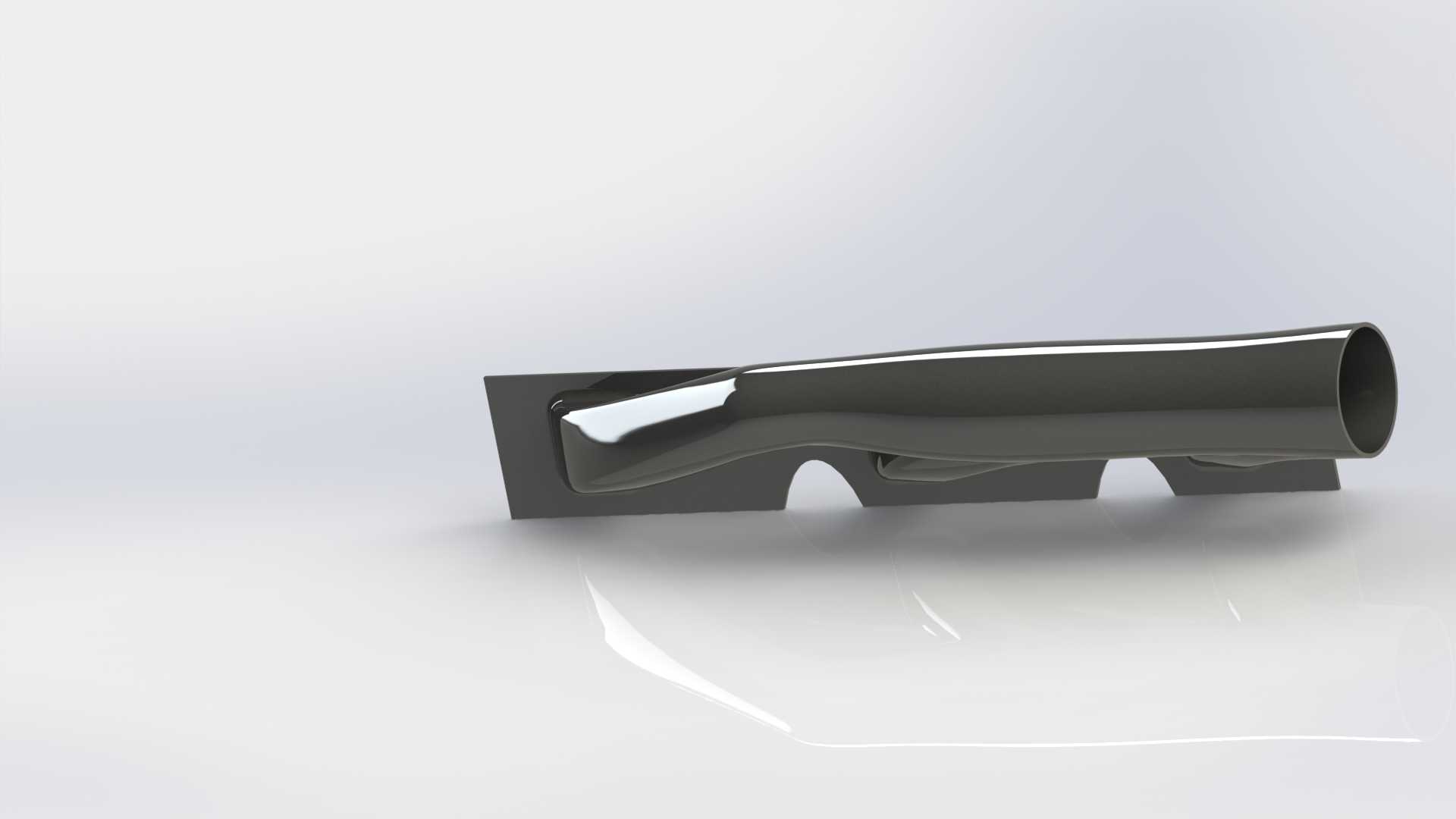

从结构形态来看，这款排气总管采用了渐变式的流道设计，入口端对应歧管对接的位置做了平滑过渡的弧面处理，没有直角弯折结构，目的是让高温废气在汇入总管时尽可能保持层流状态，减少气流与管壁的摩擦损耗。管壁的厚度设计需要兼顾耐热性、结构强度以及轻量化需求，排气工况下管内温度最高可超过八百度，还要承受发动机运行带来的振动载荷，过薄的管壁容易在热循环下出现开裂，过厚则会增加整机重量，还会拉长催化器的起燃时间，影响排放表现。

安装边界的处理是这类零部件设计的重点，总管的入口法兰需要和排气歧管的出口法兰完全匹配，螺栓孔的位置度公差要控制在合理范围内，密封面的平面度要求较高，避免高温高压废气出现泄漏；出口端则要对接三元催化器或者颗粒捕集器的入口，对接位置的管径要和后处理单元的入口管径保持一致，避免出现截面突变带来的气流阻力。管身的固定吊耳位置需要经过模态分析，要避开发动机的常用激励频率区间，防止运行过程中出现共振，导致吊耳断裂或者管路异响。

实际应用场景里，这类排气总管多用于小排量乘用车的动力总成上，设计时还要考虑整车底盘的布置空间，管身的弯折弧度要避开底盘的悬挂构件、传动轴以及燃油管路，预留足够的热膨胀间隙——因为排气系统在冷机和热机状态下的长度差能达到数毫米，如果没有预留伸缩空间，热胀冷缩产生的应力会直接拉扯法兰密封面，或者导致管身变形。流道的内壁粗糙度也有明确要求，粗糙的内壁会打乱气流边界层，增加排气阻力，所以建模时要严格控制内表面的曲面连续性，避免出现凸起、凹陷或者拼接棱线。

很多新手做这类管路设计时容易忽略气流的脉冲特性，发动机各缸的排气是按点火顺序间歇排出的，总管的容积设计要合适，容积过小无法缓冲排气脉冲，会导致排气噪声增大，还会影响各缸的扫气效率；容积过大则会让排气流速下降，导致后处理单元的升温速度变慢，冷启动阶段的排放超标。另外，管身的弯曲半径也有讲究，过小的弯曲半径会让管内气流出现局部涡流，不仅增加阻力，还会在弯折位置形成积碳堆积点，长期使用后会影响管路通流面积。

从建模逻辑来说，这类管路结构优先采用曲面建模的方式搭建基础流道，先根据发动机的布置位置确定进出口的坐标点，再结合周边构件的边界约束绘制中心引导线，引导线的曲率要连续变化，不能出现曲率突变的拐点；之后根据管径要求沿引导线扫掠生成基础管体，再对接法兰结构、安装吊耳等附属构件，最后做整体的圆角过渡处理，避免应力集中。完成基础建模后还要做流场仿真验证，观察不同转速下管内的气流分布情况，调整流道形态让各缸的排气均匀性达到设计要求，同时校核结构强度，确保在热载荷和振动载荷的共同作用下，管路的应力分布在材料允许的范围内。
