杜卡迪Hypermotard摩托车车架结构设计

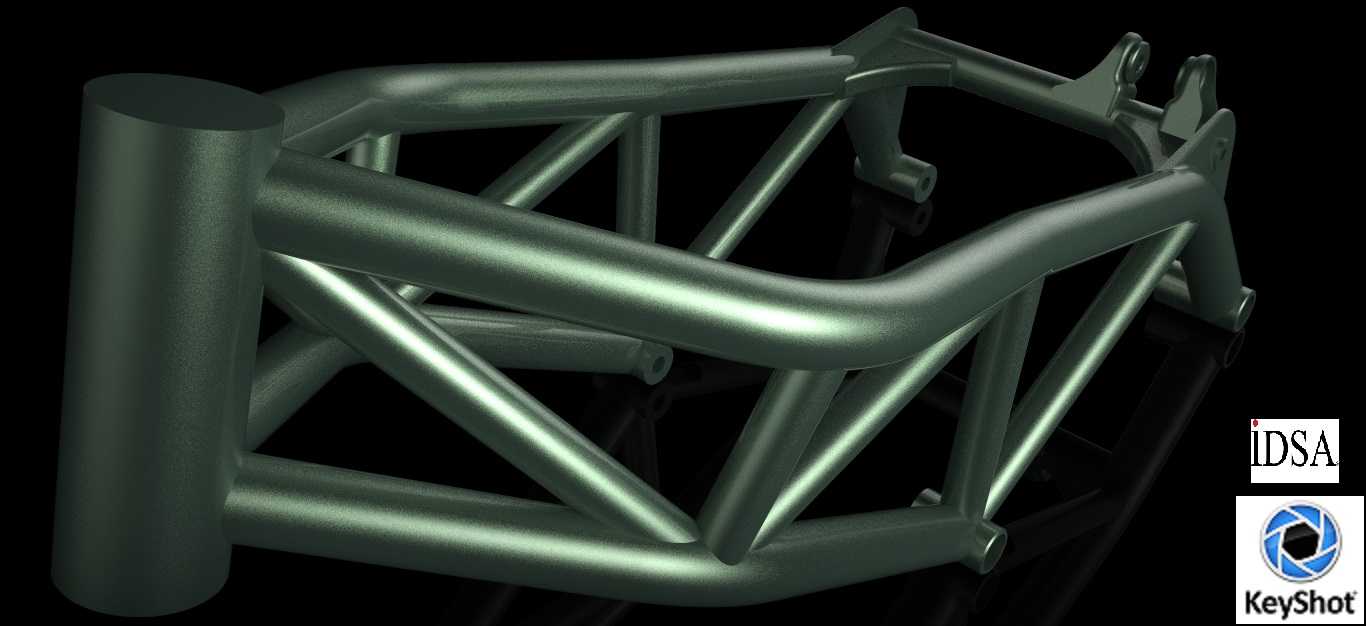

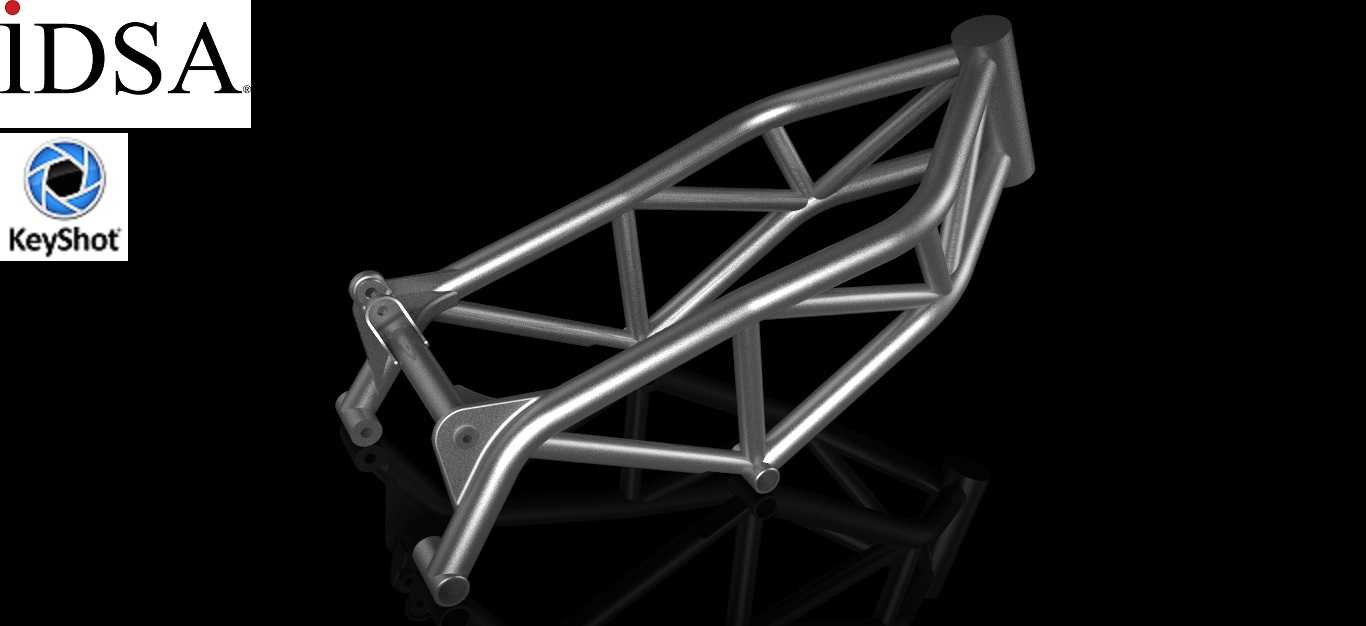

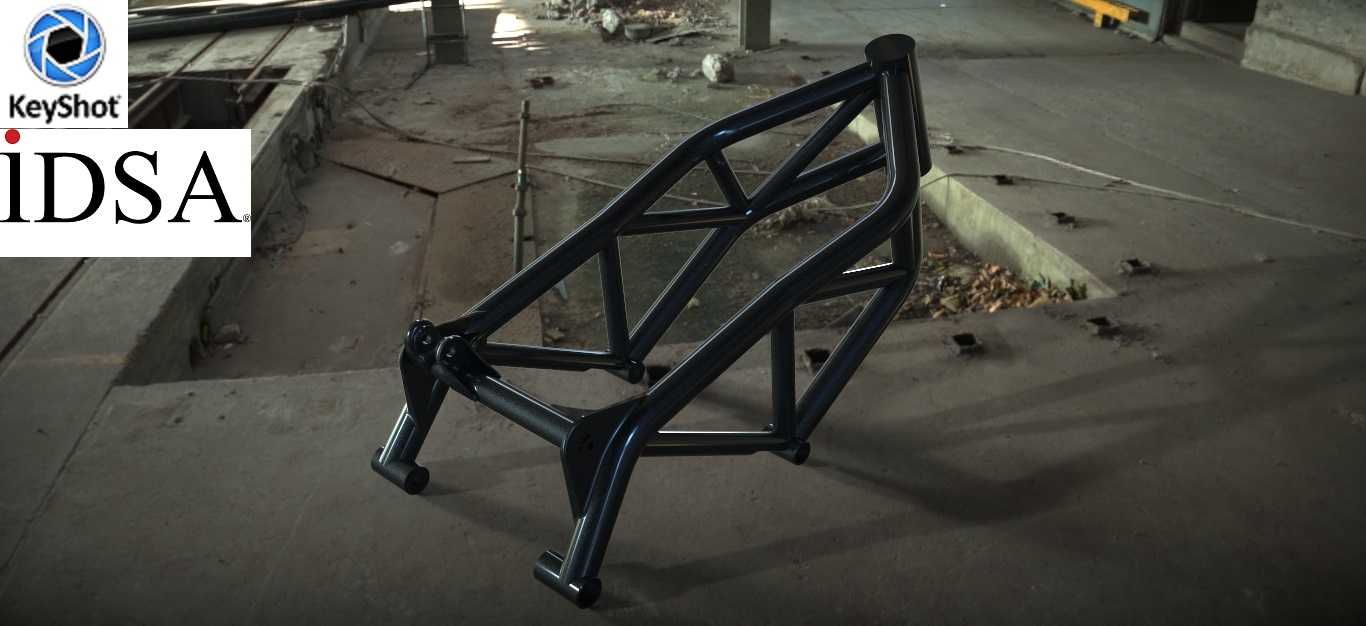

该款车架为杜卡迪Hypermotard系列车型的核心承载部件，采用空间桁架式管架结构，是超级滑胎摩托车的核心受力总成，直接决定整车的操控极限、动态响应特性与行驶安全性。在实际整车装配场景中，该车架作为所有部件的安装基准，前端预留转向立管安装位，用于匹配转向轴承组与方向柱组件，承接前减震上联板、下联板的安装载荷，保证转向动作的同轴度与转动顺滑度；中下部设置发动机悬挂点位，采用多组刚性安装座匹配杜卡迪L型双缸发动机的安装孔位，将发动机作为车架受力的一部分，利用发动机缸体的刚性补强整体桁架结构，减少冗余管材使用的同时控制整备质量；后段预留后摇臂枢轴安装孔，用于匹配后摇臂转轴与多连杆后悬挂结构，承接后轮传递的路面冲击与驱动扭矩；上部预留油箱、座椅、电控组件的安装点位，尾部设置副车架连接结构，用于固定后尾罩、后尾灯与乘员座椅支撑结构。

从设计思路层面，该桁架车架采用变径合金钢管焊接成型，主受力路径采用大管径高强度管材，沿转向立管到后摇臂枢轴的主受力对角线布置，辅助支撑采用小管径管材构成三角形稳定结构，在保证扭转刚度、弯曲刚度满足大马力滑胎车激烈驾驶需求的前提下，尽可能降低结构自重，匹配Hypermotard车型轻量化、高操控灵活性的定位。管材连接节点采用相贯线焊接工艺，所有焊缝位置避开应力集中区域，在发动机安装座、后摇臂枢轴座等大载荷点位采用加强筋与加厚安装片补强，避免长期交变载荷下出现焊缝开裂、结构变形问题。

在安装边界与尺寸控制上，该车架的整体宽度控制在380mm以内，避免宽体结构影响车辆倾斜过弯时的倾角极限，转向立管的后倾角设置匹配滑胎车的转向特性，兼顾高速行驶的直线稳定性与低速过弯的转向灵活性；发动机安装点位的同轴度公差控制在0.1mm以内，保证发动机安装后无额外装配应力，避免长期运行中出现发动机壳体变形、密封失效问题；后摇臂枢轴孔与转向立管的平行度公差严格控制，保证后轮行驶轨迹与前轮的共面性，避免高速行驶出现跑偏、轮胎偏磨问题。

实际使用场景中，该车架需要承受发动机输出的大扭矩反作用力、制动时的纵向载荷、过弯时的侧向载荷以及颠簸路面的垂直冲击载荷，桁架结构的三角形稳定构型可以将各个方向的载荷快速分散到整根车架的管材上，避免局部应力集中导致的结构失效。相比板式车架，该管架结构的重量更轻，路感传递更直接，非常适配Hypermotard这类主打街道运动、非铺装路面轻度穿越的滑胎车型，能够给骑手提供更清晰的路面反馈，在激烈驾驶时可以快速感知车辆的动态极限，提升操控信心。在结构设计验证阶段，需要通过有限元分析模拟不同工况下的应力分布，对高应力区域的管材壁厚、管径进行优化，同时通过模态分析避开发动机常用转速区间的共振频率，避免行驶过程中出现车架共振导致的手把发麻、部件松动问题。车架的焊接完成后需要进行时效处理，消除焊接内应力，保证长期使用过程中尺寸稳定性，避免出现安装点位偏移导致的部件干涉、操控特性变化问题。
