隐身构型喷气式歼击机外观三维设计

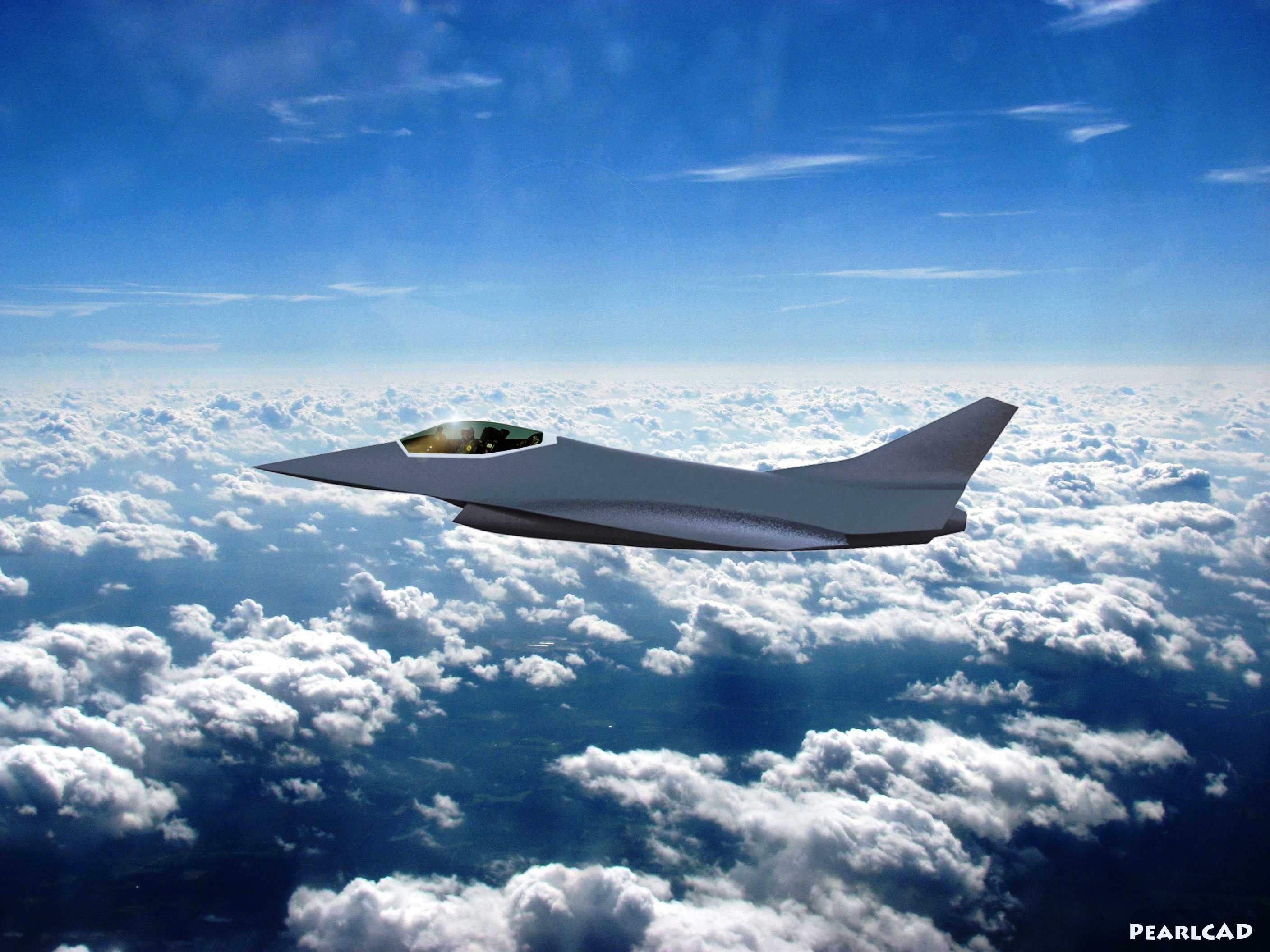

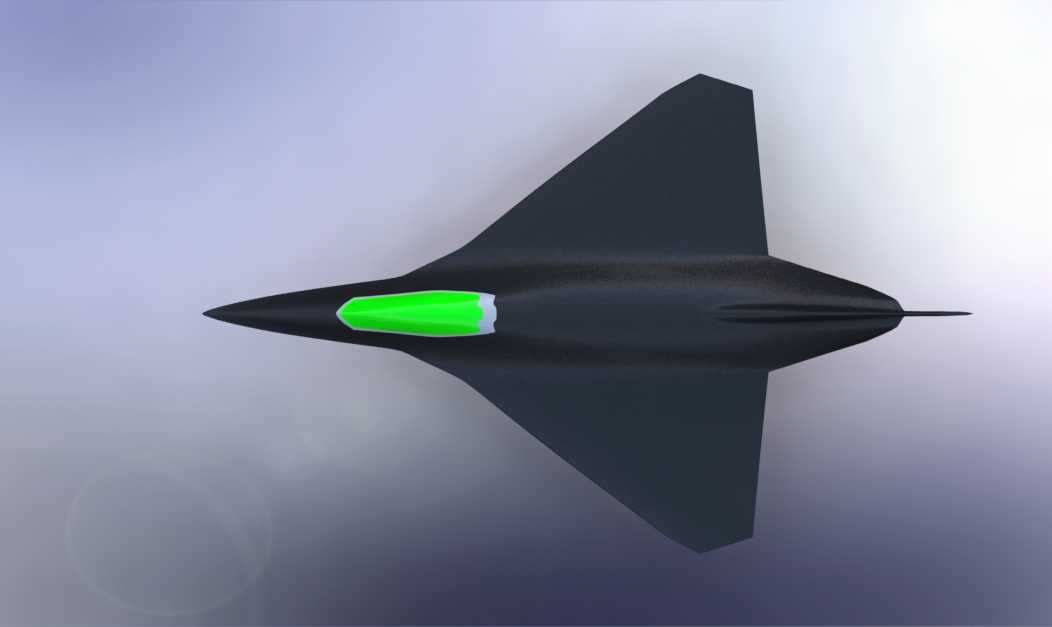

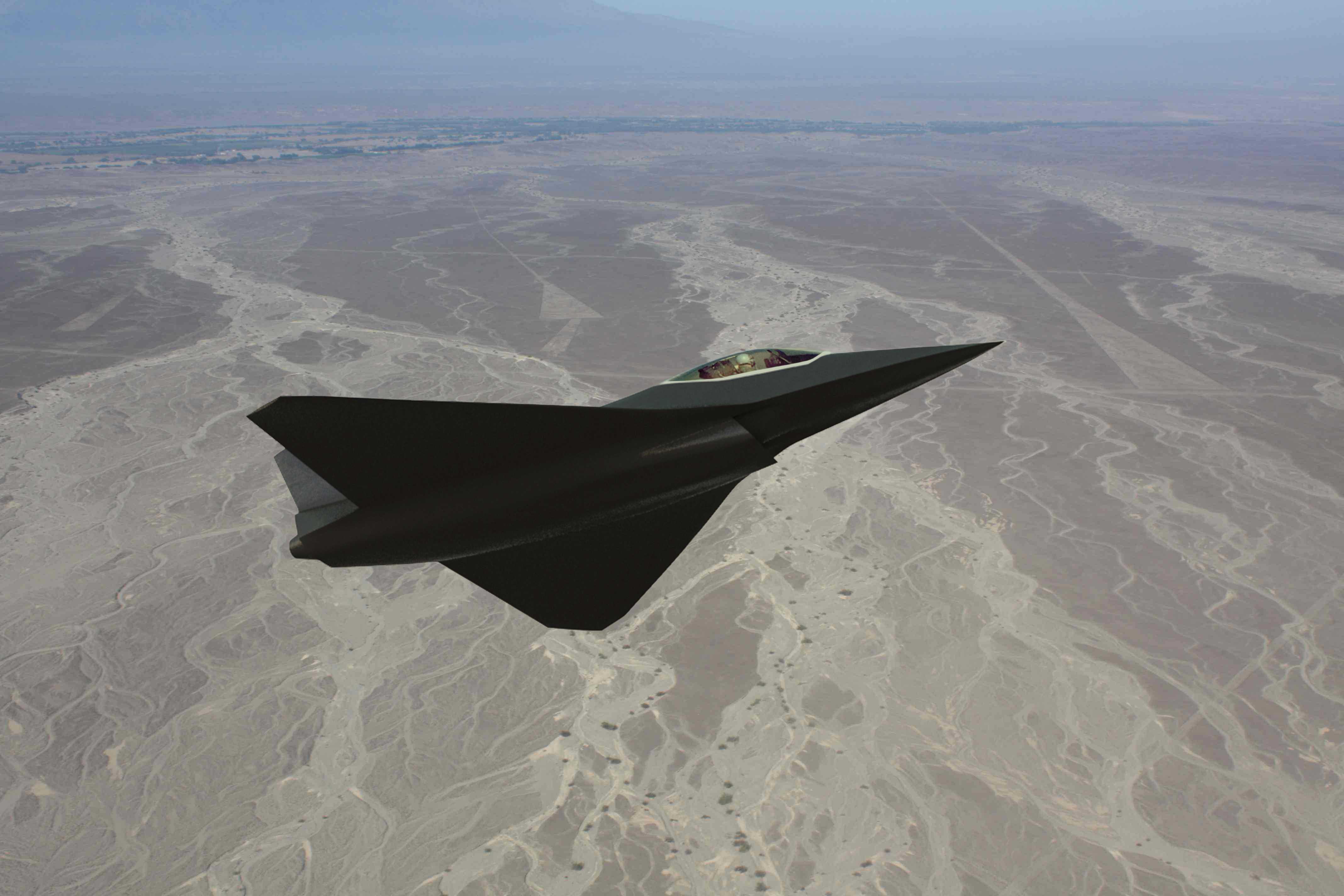

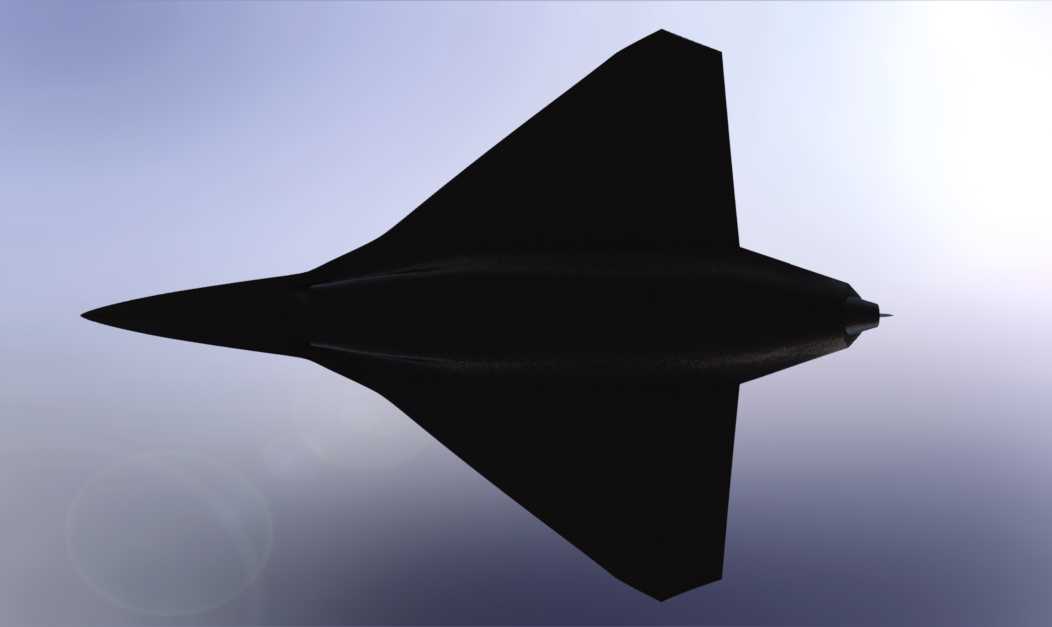

　　该款喷气式歼击机的三维设计，首先围绕制空作战、高速突防的核心应用场景展开，在气动布局选型阶段优先兼顾超音速巡航减阻与前向雷达隐身需求，整机采用翼身融合的无尾三角翼布局，机身棱边做平行对齐处理，将全机雷达散射的主要波峰控制在少数几个非关键威胁方向，避免常规布局战机垂尾、平尾与机翼形成的多次角反射效应。从实际用途出发，这款机型定位为单座双发重型空中优势作战平台，可承担远程截击、制空权争夺、对面精确打击等多类任务，因此在外形尺寸设定上，参考同级别主力战机的部署边界，整机长度控制在19米级，翼展控制在13米级，机身最大截面直径不超过1.8米，既保证内部有足够空间布置内置弹舱、燃油箱与航电设备舱，也能适配多数前线机场的机库、停机位尺寸边界，

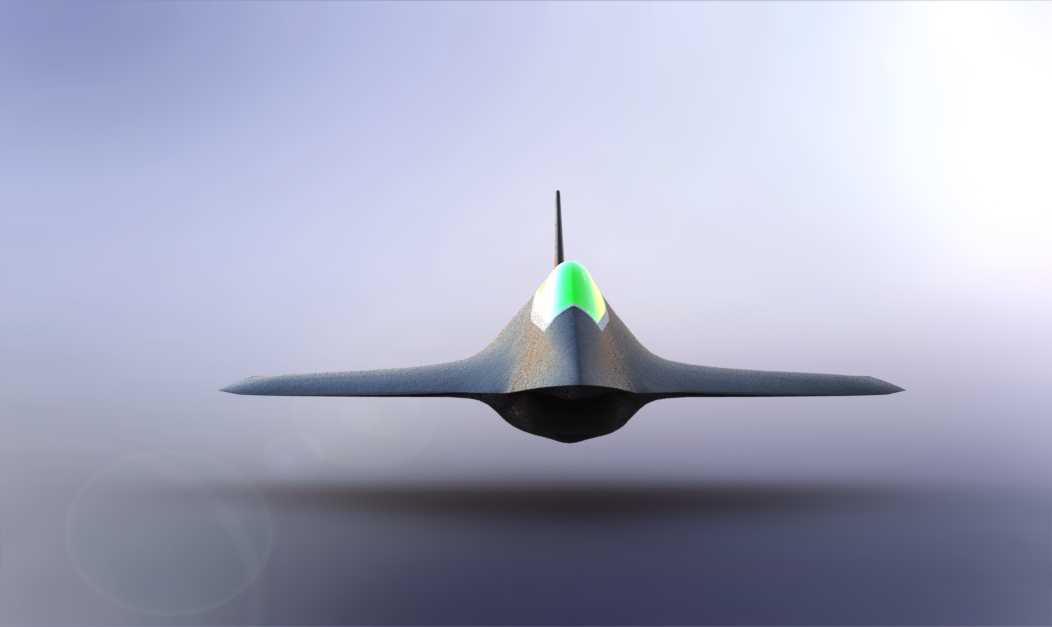

　　满足常规场站的地面保障、牵引移动的安装停靠要求。在功能特性的设计考量上，机头采用菱形截面修型，座舱盖为整体式水泡构型并做金属镀膜处理，既保证飞行员的全向视野，也能避免座舱腔体形成强雷达反射源；进气道布置在机身两侧肋下，采用DSI无附面层隔道设计，通过鼓包对来流的预压缩作用，在马赫数1.2-1.8的常用作战速度区间内实现较高的进气效率，同时取消传统附面层隔道的缝隙结构，进一步降低前向雷达散射面积。机身中部设置串列布置的两个内置主弹舱，机身侧面预留小型侧弹舱安装位置，弹舱舱门边缘全部做锯齿化处理，与机身棱边的平行设计规则保持一致，舱门闭合后与机身外表面完全齐平，避免凸起结构带来的额外阻力与雷达反射。机翼采用大后掠角小展弦比三角翼设计，

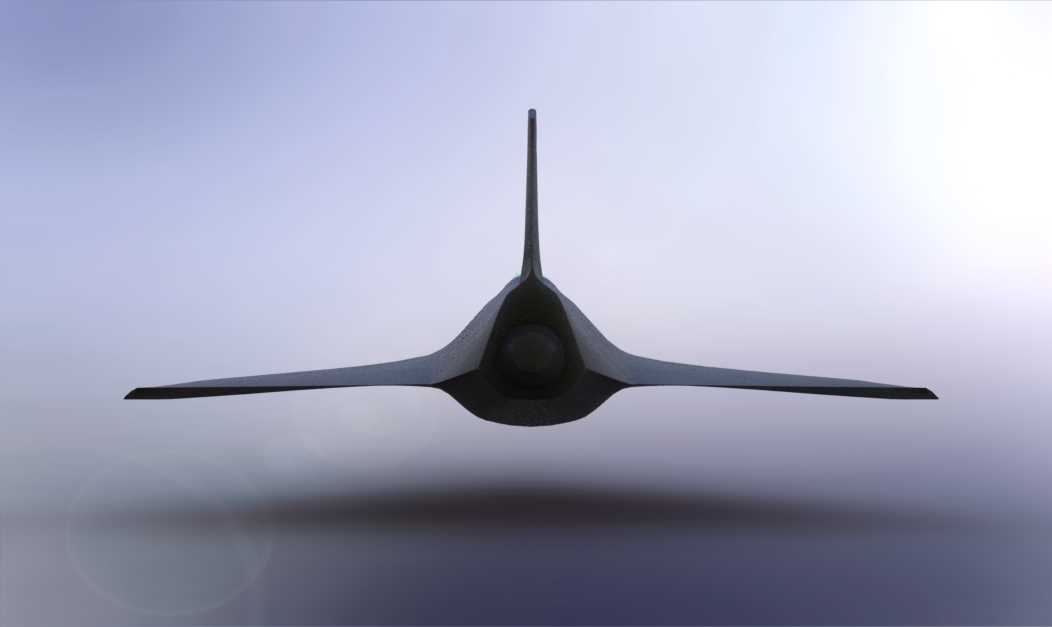

　　机翼前缘后掠角设定为55度，后缘前掠角为12度，翼型选用相对厚度4%的超临界翼型，在跨音速阶段可显著降低波阻，同时机翼前后缘布置全翼展的襟副翼与机动襟翼，配合机翼后缘的嵌入式阻力板，可在不同飞行速度、迎角状态下调整机翼弯度与升阻特性，提升亚音速格斗阶段的机动性能，也能在降落阶段增加阻力缩短滑跑距离。尾喷口采用二元矢量隐身构型，喷口截面做扁平化修型，与后机身尾部的棱边造型平滑过渡，喷管内部设置冷气混合通道，可降低排气温度缩减红外特征，同时矢量喷管可在俯仰方向做±15度的偏转，配合全动翼面实现更高的过失速机动能力，在近距格斗场景下可快速调整机头指向，抢占发射阵位。在建模过程中，首先绘制全机的纵向基准平面与横向站位基准线，

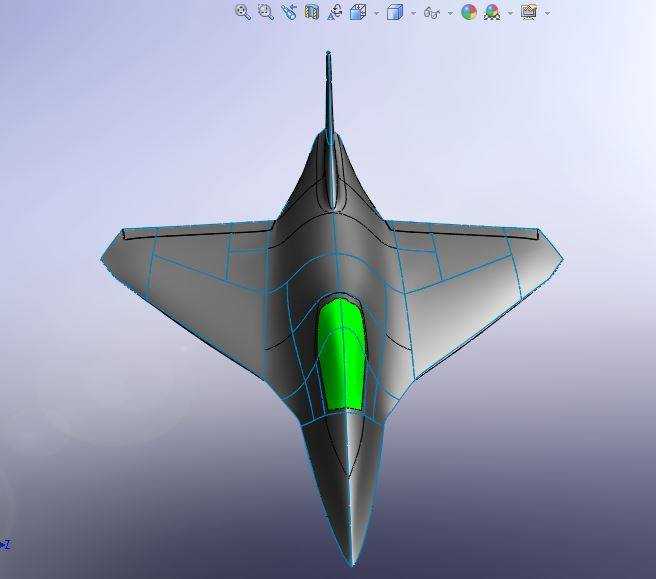

　　从机头雷达罩的尖点开始，逐段构建机身的截面控制线，所有曲面均采用G2连续的曲率过渡，避免表面出现折线或曲率突变，保证整机气动外形的顺滑性；座舱部分单独构建内部的弹射座椅、驾驶杆、显示面板等简易结构，通过透明材质的座舱盖实现半显露效果，还原真机的座舱布局特征。起落架部分采用前三点式布置，前起落架布置在座舱后方的机身轴线上，主起落架收纳在进气道后方的机身舱段内，起落架舱门同样采用锯齿边缘设计，放下时可作为纵向扰流板辅助降落阶段的姿态稳定。整机的外表面维护口盖、传感器窗口均做与机身齐平的嵌入式设计，所有口盖边缘的锯齿方向与全机棱边平行规则保持一致，避免零散的小结构破坏整体的隐身设计逻辑。在细节处理上，机翼前缘的雷达告警天线、机头下方的光电跟踪窗口均按照实际装机位置做一体化融合设计，没有突出机身表面的结构，既降低阻力也减少雷达反射点；机身表面的隐身涂层分色线也按照实际工艺要求做平行对齐处理，还原真机的涂层敷设工艺特征。从结构设计的工程视角看，这款模型的外形设计充分考虑了后续结构细化的预留空间，机身内部的框梁站位、设备安装点均按照实际战机的布置逻辑预留了足够的安装间隙，翼根位置的承力结构厚度满足重载机动下的强度要求，进气道内部的通道曲率保证来流可平滑进入发动机压气机，避免出现气流分离导致的发动机喘振问题。
