科幻题材星战TIE战机外观结构三维建模

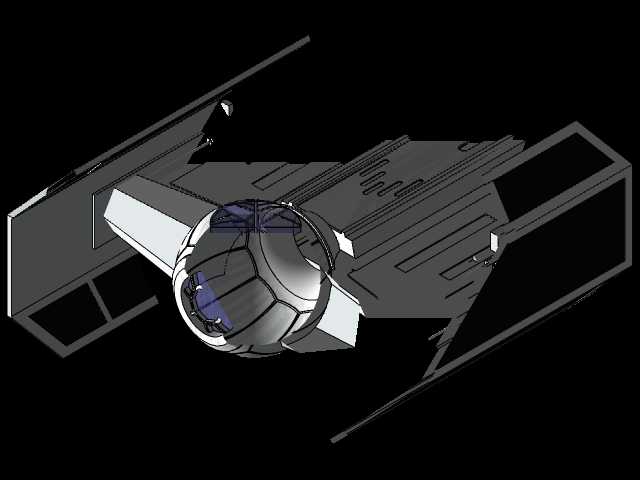

本次建模还原的是经典科幻IP中标志性的近距太空作战载具，整体结构围绕影视视觉呈现与实体道具落地需求展开设计，建模过程中优先保证外观曲面的光影连续性，避免出现曲面拼接棱边破坏载具的工业质感。从结构布局来看，载具采用中央驾驶舱加两侧对称六边形翼板的经典布局，中央舱体为回转类结构，前端设置圆形传感器阵列舱，舱体侧面预留驾驶舱透明视窗的安装卡槽，舱体尾部整合推进单元的安装接口，所有接口的安装边界均按照1:12实体道具制作的公差要求预留，翼板与中央舱体的连接位置设置加强筋结构，既还原原作中翼板的支撑结构视觉效果，也能满足3D打印实体道具时的结构强度需求，避免打印后翼板出现弯折断裂问题。

在实际应用场景中，该模型可用于影视周边手办的结构开发、科幻主题展馆的展陈道具制作、科幻类游戏的载具资产制作，也可作为机械设计从业者练习曲面建模、装配约束的练习素材。建模过程中对翼板的边缘做了微小的倒角处理，还原原作中金属冲压构件的边缘工艺特征，避免直角边带来的塑料感，中央舱体的表面做了分模线的细节刻画，对应实体生产中金属舱段拼接的焊缝位置，传感器阵列的外圈做了凹凸的格栅结构，还原光学传感器的散热与防护结构特征。

从尺寸边界来看，建模时按照实体道具1:12的比例设定参数，整体横向最大尺寸控制在320mm，纵向最大尺寸控制在240mm，中央舱体最大直径为110mm，两侧翼板厚度为8mm，所有外凸结构的突出量均不超过15mm，保证3D打印时无需添加过多支撑即可完成成型，同时也满足手办产品包装的尺寸适配要求，避免因外凸结构过多导致包装运输过程中出现部件磕碰损坏。翼板表面的黑色蒙皮区域做了轻微的内凹处理，对应原作中太阳能吸收板的安装位，蒙皮与翼板框架的高度差控制在0.5mm，既可以通过分色喷涂实现视觉层次，也能在实体制作时通过粘贴水贴或者蚀刻片提升细节表现。

设计思路上没有完全照搬影视画面的透视变形效果，而是按照实际工业产品的结构逻辑对不合理的透视误差做了修正，比如原作中不同镜头下翼板的夹角存在细微偏差，建模时统一将两侧翼板与中央舱体的夹角设定为90度，保证结构对称性，同时对驾驶舱内部的简化操纵结构做了基础建模，满足透明视窗安装后的内部视觉填充需求，避免视窗位置出现空洞穿帮的问题。推进单元的尾部喷口做了内凹的格栅结构，还原离子推进器的喷口特征，喷口的安装台阶深度控制在5mm，可在实体制作时加装LED发光组件，实现喷口发光的展示效果，喷口的走线槽隐藏在中央舱体的内部加强筋位置，不会破坏外表面的整体完整性。

针对不同的使用场景，建模时对结构做了拆分设计，中央舱体分为前后两个舱段，两侧翼板为独立构件，所有拆分位置均设置定位止口，装配时无需额外调整即可保证对齐精度，既方便3D打印时的分件排版，提升打印成功率，也方便后期手办制作时的分件喷涂，降低涂装难度。翼板与中央舱体的连接位置采用插拔式结构设计，连接柱的直径设置为6mm，插拔阻尼感适中，既可以保证组装后的结构稳定性，也方便用户拆卸收纳，减少存放时的空间占用。整体建模过程中所有曲面均采用G2连续过渡，没有出现曲面褶皱、收敛点变形等问题，可直接导入渲染软件做材质表现，也可导出为通用格式用于动画制作、3D打印等不同生产环节，无需额外做几何修复处理。
