轻型双翼机配套椭圆柱式燃油储油箱

这款储油箱是为轻型双翼低速飞行器配套设计的燃油存储部件，主要适配小型通用航空飞行器的机腹挂载安装场景，承担飞行过程中燃油存储、持续向发动机供油的核心功能，适配低速低空飞行的作业、教学类飞行器使用需求。从实际使用场景来看，这类油箱多用于轻型双翼机的长航时飞行配置，可在不改动机身主体结构的前提下，通过外置挂载的方式拓展飞行器的燃油携带量，提升单次起飞的滞空时长，满足农林作业、飞行教学、低空观光类飞行器的续航需求，安装位置处于机身下侧重心区间，不会对飞行器的俯仰平衡造成额外干扰。

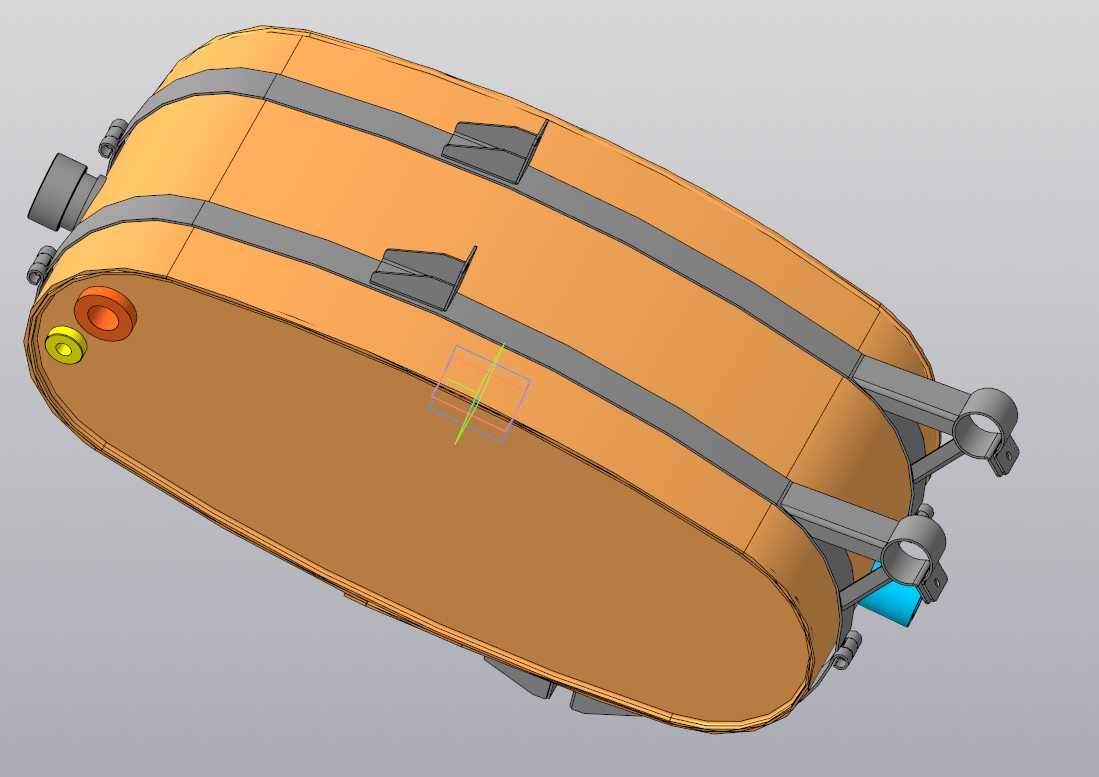

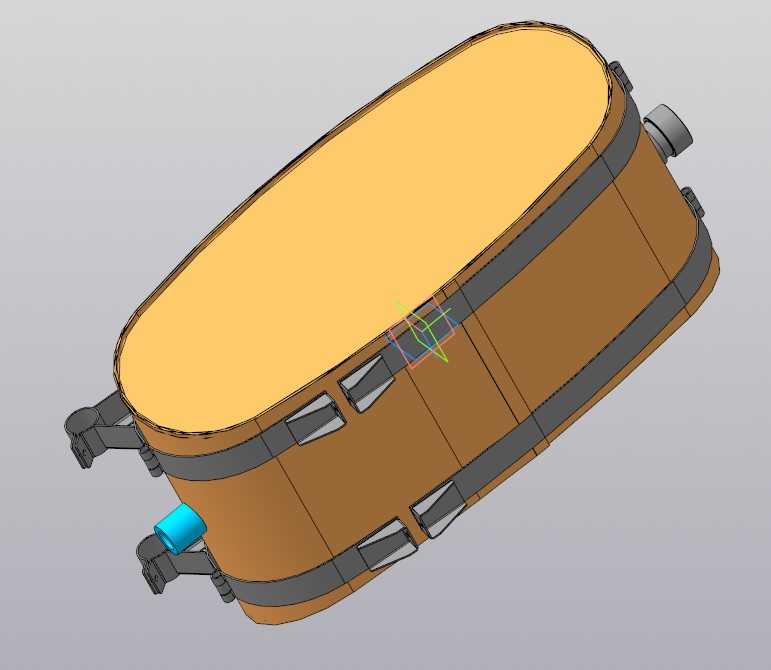

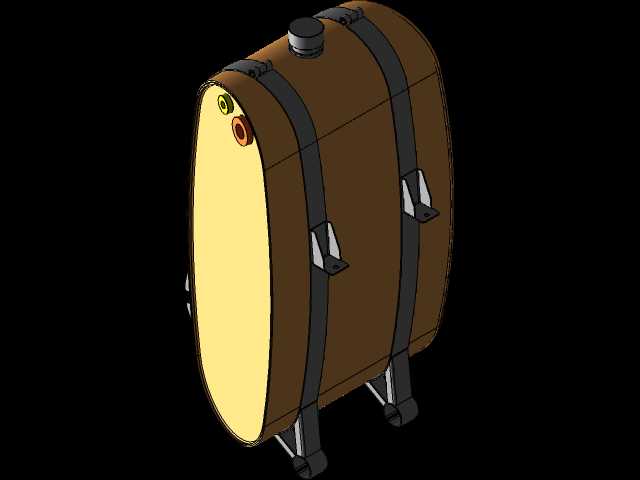

从功能特性上看，该油箱采用密封式壳体设计，壳体主体为长椭圆柱构型，相比同容积的圆柱油箱，椭圆柱截面的横向贴合度更好，能够紧贴机身下侧的蒙皮轮廓，减少飞行过程中的迎风阻力，同时避免突出结构在低空飞行时剐蹭地面障碍物。油箱周向设置多道环形箍带安装位，配套的金属箍带可将油箱牢牢绑定在机身下方的挂载支架上，箍带与壳体接触位置预留有缓冲垫安装槽，可填充橡胶缓冲层，吸收飞行过程中的振动载荷，避免长期振动导致的壳体磨损、密封失效问题。油箱一端设置大口径加油口，配套快拆式密封口盖，可实现地面快速加注燃油，口盖位置设置有通气结构，可平衡油箱内外气压，避免飞行高度变化导致油箱内部出现负压或正压，影响燃油正常输送。油箱下侧设置有出油接头与放油接头，出油接头通过燃油管路连接发动机供油系统，接头位置设置有过滤安装位，可拦截燃油中的杂质，避免杂质进入发动机造成油路堵塞；放油接头位于油箱最低点，可在地面维护时完全排空油箱内的残余燃油与沉积杂质，方便定期检修维护。

设计思路上，这款油箱优先考虑了轻量化与结构强度的平衡，壳体采用薄壁构型，在保证密封承压能力的前提下尽可能降低自身重量，减少无效载荷占比。椭圆柱的长轴方向与飞行器航向保持一致，两端做圆弧过渡处理，可有效降低飞行过程中的空气阻力，减少燃油消耗。安装支架的接口位置完全匹配对应机型的机身挂载点尺寸，支架采用快拆式设计，可在不需要额外载油时快速拆除油箱，恢复飞行器的原始构型，兼顾不同飞行任务的配置需求。油箱的容积设计匹配对应机型的发动机油耗参数，可支持飞行器额外增加1.5至2小时的滞空时间，满足常规作业半径的使用需求，不会因为容积过大导致额外的飞行阻力与重量负担。

从安装边界与尺寸适配来看，该油箱的整体长度控制在对应机型机身下侧挂载区间的允许范围内，不会超出机身前后的气动轮廓，最大截面尺寸避开了起落架的收放与动作区间，不会干涉起落架的正常工作。安装箍带的位置对应机身内部的承力结构点，挂载后的载荷可直接传递到机身主承力框上，不会对机身蒙皮造成局部应力集中。油箱与机身蒙皮之间预留有足够的通风间隙，可避免飞行过程中燃油渗漏后在蒙皮与油箱之间积存，降低安全隐患。所有外接管路的接头位置都预留了足够的操作空间，方便地面维护时拆装管路、更换密封件，接头的朝向避开了高温排气区域，避免管路长期受高温烘烤出现老化渗漏问题。在实际建模过程中，壳体的折弯、焊接位置都做了圆角过渡处理，避免应力集中导致的结构疲劳开裂，所有安装孔位的位置度公差都按照航空部件的装配要求设定，保证实机安装时的互换性，不需要现场修配即可完成装配。
